EA 对接Matlab进行设计与仿真
(EA15.2新特性)

俎涛 ,火龙果系统工程
   次浏览
 2020-5-22


EA15.2 Beta版已经发布,这次增加了用户期盼已久的功能:

EA 和 Matlab对接,实现系统的仿真验证

下面先说说为什么需要 EA到Matlab的对接。

工具是为工作服务的,我们先看看基于模型的系统工程MBSE。

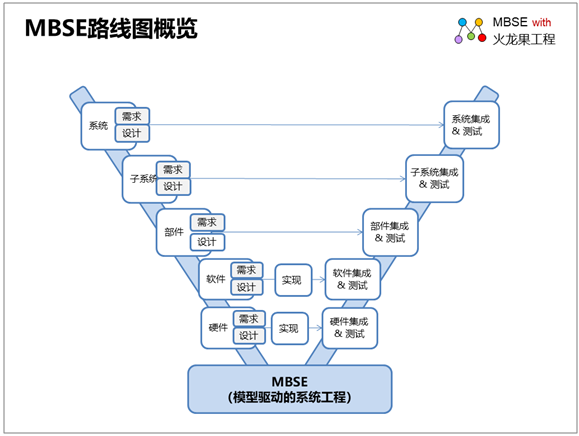

MBSE的工作流程理论上是这样:

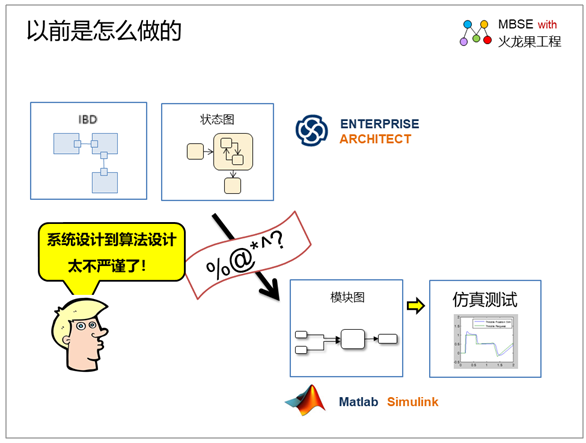

但是现实工具都是从某个专业领域发展而来,主要的建模工具 EA 和Matlab的工作关联方式一般是这样的:

在EA中进行系统设计,然后在Matlab中进行算法设计。至于仿真吗---在EA中进行系统设计仿真,在Matlab中进行算法仿真。而一个系统是从整体到算法的,这个只能自己想办法了,一般主要靠人工的联想了。

很多用户都期待 EA能够连接Matlab,这样就能实现从系统设计到算法设计的无缝链接了,达到一个千古不变的目标“提高效率、降低成本”。

在用户的强烈要求下,我们把需求反馈给了 SparxSystem公司,他们很重视,专门邀请火龙果的建模专家和SparxSystem的专家和工程师一起进行了EA到Matalba的接口分析设计。

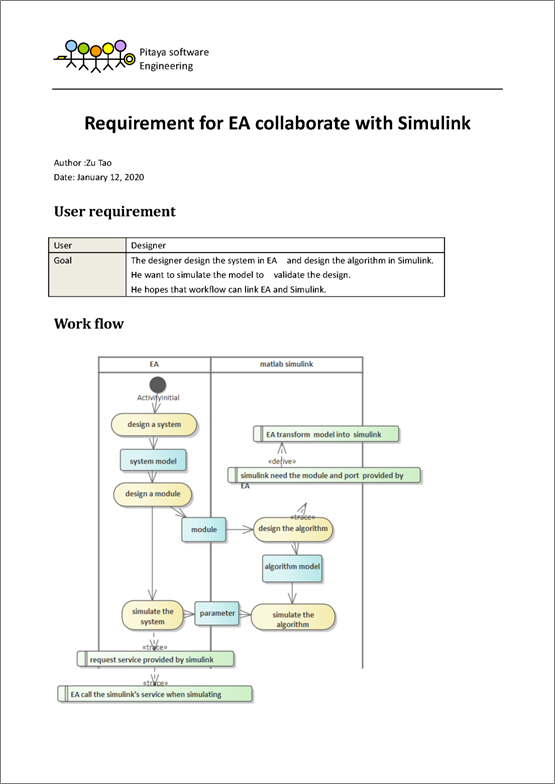

如下是火龙果工程建模专家俎涛给出的需求分析文档:



经过SparxSystem的工程师的辛苦努力,历时6个月,EA终于可以和Matlab有效连接了。昨天(2020年5月21日), EA15.2 Beta版推出,,今后就可以这样了:



下面分别介绍一下三种EA和Matlab对接模式的原理。

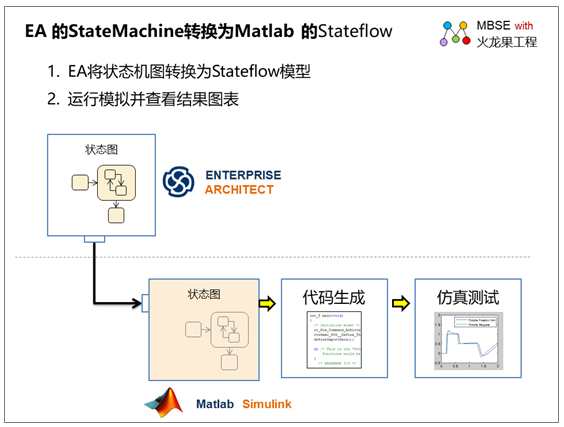

第一种EA和Matlab对接的模式:



第二种EA和Matlab的对接模式:



第三种EA和Matlab的对接模式:

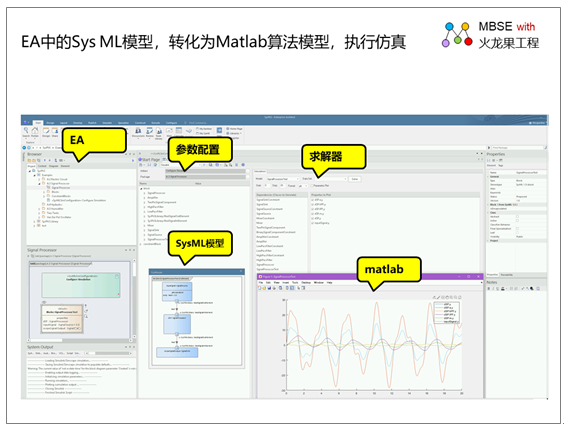

最终的界面长这样:



怎么操作,看视频吧!
