上一篇文章ArchiMate和UML对比：软件建模我们探讨了UML和ArchiMate在建模软件解决方案方面的区别。本文将介绍ArchiMate和UML之间的业务流程建模比较。

什么是业务流程？

要对业务领域进行建模，我们需要了解基本的术语。最基本的是业务流程。根据BusinessDictionary.com [2]，它是“一系列逻辑上相关的活动或任务（例如计划，生产或销售）一起执行以产生一组定义的结果”。在现实生活中，我们会考虑许多并行发生的业务流程。在大多数情况下，他们被设定为实现许多目标。组织越大，过程与结果之间的关系就越复杂。迫切需要使用清晰的模型以图形方式解释复杂的过程。

UML中的业务流程建模

如UML先前文章中所提到的，我们有各种类型的图。为了对业务流程和业务域进行建模，我们通常使用其中的一些。图有两大类,我们使用结构图来分析给定系统的结构和行为图，从而可以分析系统中的行为，参与者和事件。在行为图之外，可以使用活动图对业务流程进行建模。他们描述了正在发生的事情，何时发生和由谁做的。

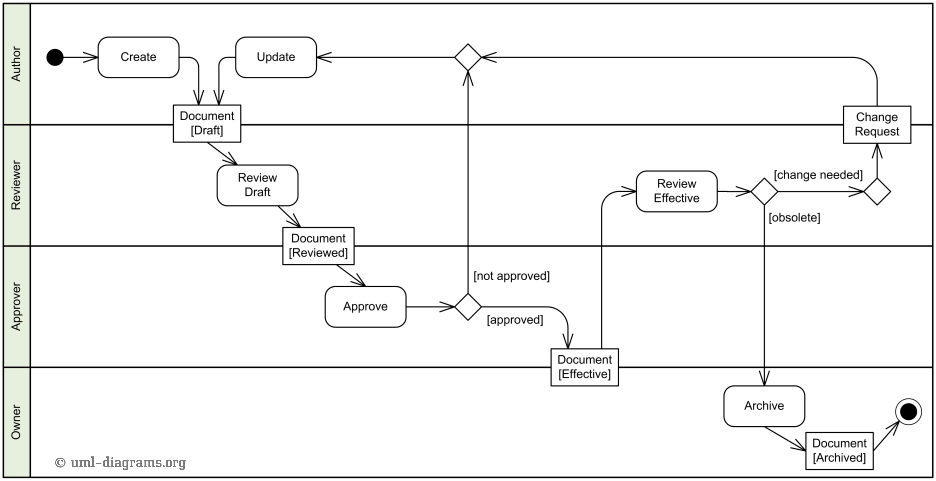

在下面，您可以看到活动图的经典示例。该用例显示了文档管理过程，其中有4个参与者参与了文档生命周期。

资料来源：www.uml-diagrams.org

在ArchiMate业务层中的业务流程建模

在上一篇文章中，我们探讨了ArchiMate的应用层，该层用于对软件进行建模。为了对业务领域建模，我们使用业务层。通过使用这一层的元素，我们可以对业务流程，组织，参与者，产品和系统的其他与业务相关的方面进行建模。下面您可以查看该层上定义的一些语言元素。这些元素用于对业务流程和其他行为进行建模：

元素	定义	符号
业务主角	一个能够执行行为的业务实体
业务角色	执行特定行为的职责体，业务主角可以被分配多个业务角色，此时该业务角色代表该执行者的特定行为。
业务协作	两个或多个业务内部主动结构元素的集合，它们共同执行集体行为。
业务接口	向环境提供业务服务的访问点.
业务过程	实现特定结果(如一组已定义的产品或业务服务)的一系列业务行为
业务功能	一个业务行为集合，这些业务行为式基于一组所选的条件（通常需要业务资源和/或能力）而得到的。
业务交互	一个共同的业务行为单元（被一组协作的两个或多个业务角色执行）
业务事件	一个引起组织状态变化的业务行为。它可以起源于组织内部或者外部，也可以在组织内部或者外部解决。
业务服务	一个明确定义的对外公开的业务行为。
业务对象	一个在特定领域中使用的概念，一般用于代表被处理的实物或者数据。

资料来源：pubs.opengroup.org

UML vs ArchiMate –活动图

为了比较业务流程建模的方法，我们将使用两种技术建模相同的用例：通过使用UML的活动图。让我们考虑以下场景：

LetsInsure是一家领先的保险销售公司。考虑客户发起的保险订购流程。在订单结算过程中，LetsInsure必须评估客户的信誉，并决定是否愿意为客户投保。如果决定是肯定的，客户必须支付保险费。无论做出何种决定，公司必须告知客户最终决定和下一步活动。

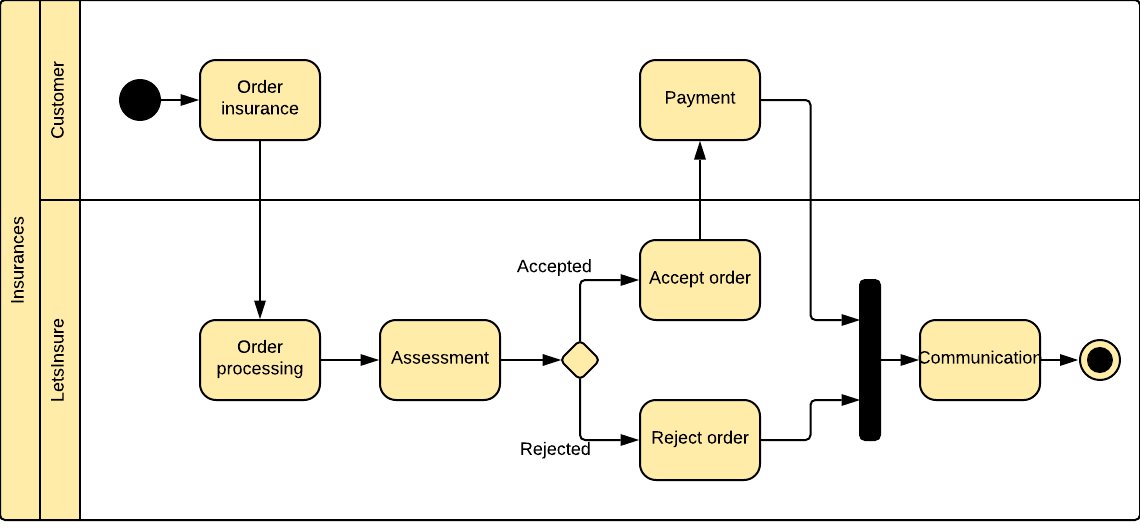

首先，让我们考虑以下UML活动图的建议：

在下图中，我们可以看到每个参与者的两个分区和流程，清楚地表明下一步是什么。

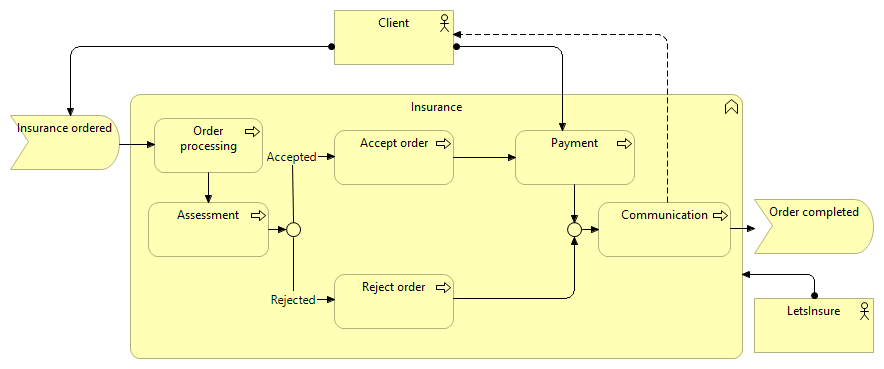

现在，在ArchiMate中建模的确切场景：

你可以看到，这两个视图是相似的-唯一的决定因素可能是个人观点：UML和ArchiMate都需要相似数量的元素来表示用例。那么，为什么还要引入ArchiMate呢？

那么，ArchiMate究竟能增加多少价值呢？

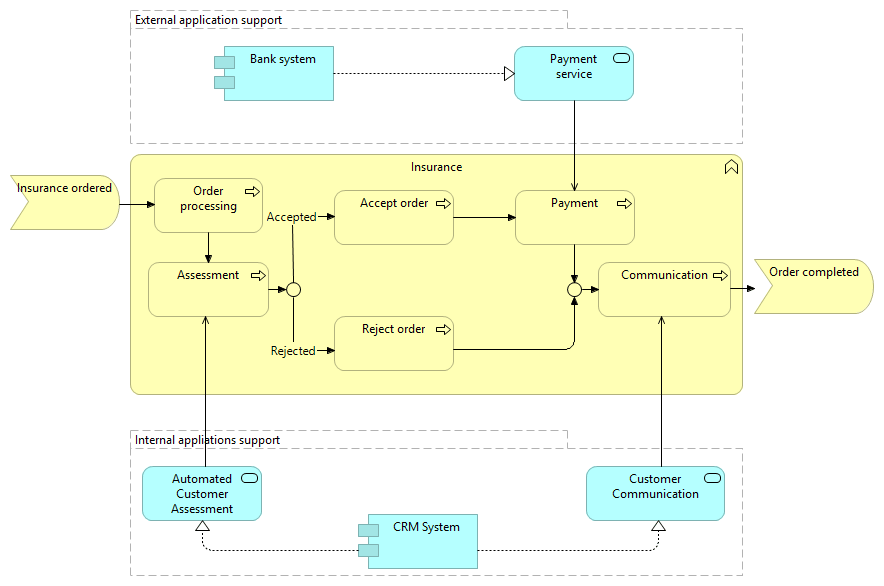

ArchiMate的主要优点是它可以促进业务与IT的一致性。假设您被要求对业务流程进行建模，但还包括在给定场景中需要什么样的IT支持的信息。在ArchiMate中，可以很容易地将两层结合在一起。让我们看一下扩展的ArchiMate视图，在其中我们同时使用了业务层和应用程序层：

通过组合层，我们可以清楚地了解此业务流程所需的应用服务。系统应用组件实现了两个服务:自动客户评估和客户沟通，这两种方法都用于客户订购保险。外部银行系统实现了客户使用的支付服务。多亏了ArchiMate，我们可以在一个视图上组合多个域。UML仍可用于提供流程详细信息（尽管BPMN可能是更好的选择），而ArchiMate模型可用于组织中流程的高级概述。

总结

让我们看一下本文的主要内容：

在UML中，大多数情况下，我们使用活动图来建模业务流程

ArchiMate有一个专用于业务领域的层，称为业务层

对于纯过程建模，两种表示法都很好。UML可以提供更详细的模型。

ArchiMate能够使业务与其他领域保持一致，以显示高层次的概述和应用/基础架构要求

两种表示法可以并行维护– UML用于低级流程建模，ArchiMate用于将这些流程与其他域对齐
