DoDAF和MBSE

DoDAF是美国国防部（DoD）定义的用于国防和航空航天行业的架构框架。目标是把作战目标、作战能力和支持作战的各种系统有效结合，通过体系架构的关联让各自独立的系统有效协同，获得能力，进而实现目标。

	Mission Protect. Connect. Perform. Vision To Deliver an Information Dominant Domain to Defeat our Nation's Adversaries Key Focus Areas Artificial Intelligence. Cloud. Communications. Cybersecurity. Data.	使命 保卫. 链接. 执行. 愿景 交付一个信息主导的领域以便保卫国家 聚焦领域 人工智能，云，通信， 网络安全，数据

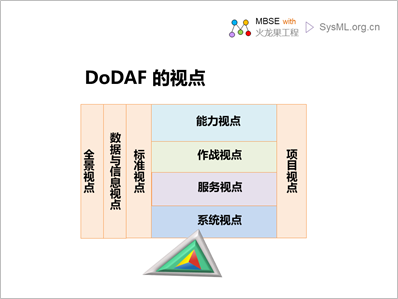

DoDAF 可用于组织和共享大型、复杂的分布式系统体系结构。 DoDAF有8个视点，如下图所示：

DoDAF的8个视点简介如下：

DoDAF每个视点都有多个模型，如下是各个视点包含的模型列表：

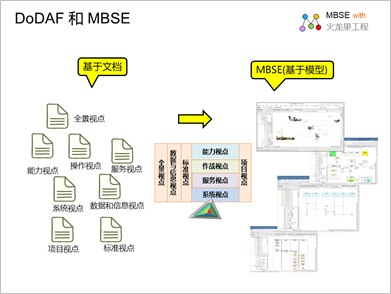

DoDAF的8个视点中的模型都是互相关联的，这样才能够从多个视角对一个整体架构进行全面的定义。这就需要进行DoDAF工程的时候从传统系统开发流程(基于文档和以代码为中心)过渡到MBSE（基于模型的系统工程）。

使用iSpace建立DoDAF过程指南

DoDAF因为其复杂性，需要搞清楚这些模型之间的关系，并把整个体系架构建立过程中什么角色建立什么模型定义清楚，这就需要对DoDAF进行架构过程指南的工具，MBSE过程支持工具iSpace可以帮助用户建立DoDAF过程指南，描述3个过程视图：

如下是采用iSpace建立的DoDAF过程指南

DoDAF 的工作流程

首先，我们把DoDAF的工作流程建模如下:

角色和职责

工件（交付物）

DoDAF的各个视点有哪些模型呢？如下是使用MBSE过程指南工具iSpace建立的DoDAF的各个视点的模型映射。

使用UPDM和UAF进行DoDAF建模

使用UPDM和UAF简介

UPDM是 基于UML / SysML而面向DoDAF和MODAF建立的建模规范。由INCOSE和OMG的联合成立的UPDM组，以使用UML / SysML为DoDAF和MODAF（UPDM）创建统一配置文件。

UAF（统一体系结构框架,Unified Architecture Framework）。基于UPDM 3.0 和 UML/SysML的统一框架，希望能够统一DoDAF，MODAF和NAF的企业架构标准。UAF目标是根据DoDAF（美国国防部架构框架），MODAF（英国国防部架构框架）和NAF（北大西洋公约组织架构框架）开发标准化且一致的军事领域的IT顶层架构。UAF定义了一种表示IT顶层架构的方法，该体系结构使利益相关者能够集中精力关注组织中特定的领域，同时又能保持全局视野。

UAF的视图规格采用一张二维网格进行组织，常被称之为UAF Grid：

EA对UPDM的支持

作为支持UML和SysML的主流建模工具EA，自然少不了对UPDM的支持。在建模工具EA中提供对UPDM包括三个方面：

EA中对UAF的支持

建模工具EA在支持UPDM的基础上，进一步提供对UAF的支持，包括三个方面：

在EA中建立的DoDAF模型示例

DoDAF的各个视点的模型具有很强的关联性，这样才能够进行整体架构的有序分解和跟踪。建模工具EA中可以建立各个视点的模型，并把各个模型进行关联，实现对架构的整体建模和理解。

如下是在EA中建立的几个DoDAF模型图例。

OV1：高层操作概念图

OV-1描述了任务、任务类别或场景。它显示了主要的操作概念以及操作关注的方面。描述了当前关注的系统与其环境之间以及与外部系统之间的交互。OV-1提供了有关架构内容的图形描述以及有关参与者和操作的想法。它的主要用途是帮助人类交流，旨在向高层决策者介绍。

OV-1的预期用途包括：

OV-6c-事件跟踪描述

OV-6c根据特定情况提供了对资源流的按时间顺序检查。每个事件跟踪图应具有定义特定方案或情况的附带描述。操作性事件/轨迹描述的目标是跟踪场景或关键事件序列中的动作, 可以采用顺序图进行描述。

OV-6c的用途包括：

SvcV-1-服务上下文描述

SvcV-1通过描述资源的结构和交互方式，这样就可以把逻辑体系结构中的操作和服务视点的服务链接在一起。对于架构师而言，重要的是要认识到SvcV-1专注于资源流和提供服务。子服务可以在SvcV-1中标识为架构师认为合适的任何分解级别（即深度）。SvcV-1还可以标识部署资源的物理资产（例如平台），并覆盖使用那些资源的操作活动和位置。

SvcV-1的用途包括：

SvcV-1以两种互补的方式使用：
