| 1、简介
EA 提供了一系列工具用来定义和实现跟踪数据，可以更加方便的进行需求管理。 EA 可以实现原始需求到生成的代码或安装部署的跟踪，无论是正向跟踪和逆向跟踪都可以实现。

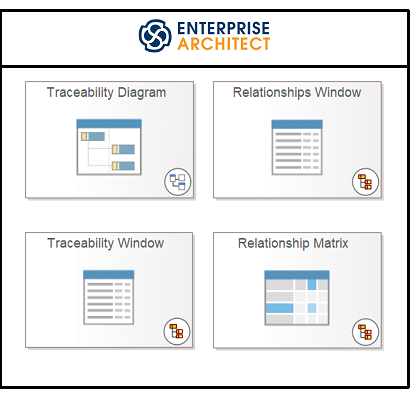

这些工具包括：
• Traceability Diagrams 跟踪图：是为了跟踪元素之间的关系而创建的图。
• Relationship Matrix 关联矩阵：可以跟踪需求，保证了需求到实现的无遗漏和偏离。
• Relationships Window 关联关系窗口：“关联关系”窗口列出了当前在图表或浏览器窗口中选定的元素的所有关系。
• Traceability Window 跟踪浏览器窗口：可以快速看到元素是如何连接的，以及它们是如何相互影响的。
这些功能对谁有用：
• 产品经理、需求人员：进行需求管理，当发生需求变更的时候，基于需求跟踪关系可以快速地定位到影响的其他需求、相关的设计、实现和测试。
• 软件设计与开发人员：查看函数依赖、调用关系。
• 测试人员：测试记录 bug ，查看 bug 影响范围。
Traceability Diagrams 跟踪图

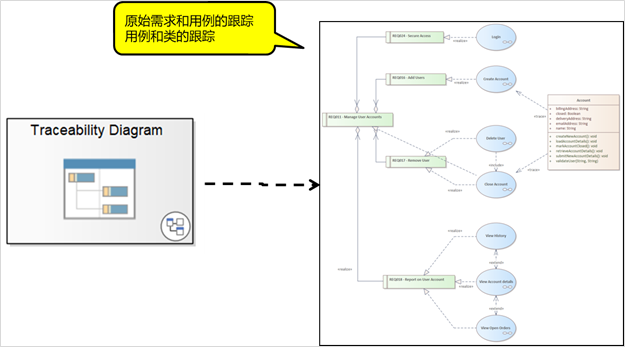

跟踪图是为了跟踪元素之间的关系而创建的图。
跟踪图怎么快速建立呢？可以使用 EA 中的插入相关元素功能快速建立跟踪图。
Relationship Matrix 关联矩阵

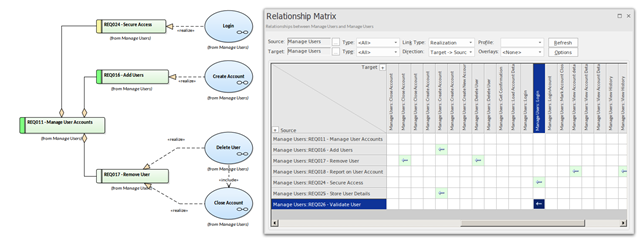

当您需要快速明确可视化管理关系时，可以使用关系矩阵，它是区别于关联图的另外的一种跟踪关系的工具。
通过从功能区中选择选项：“ Design > Impact Analysis > Package/Matrix ”，可以访问关系矩阵。
要查看示例，请打开关系矩阵，然后加载保存的概要文件“ Requirements Trace ”。
包括以下主要功能：

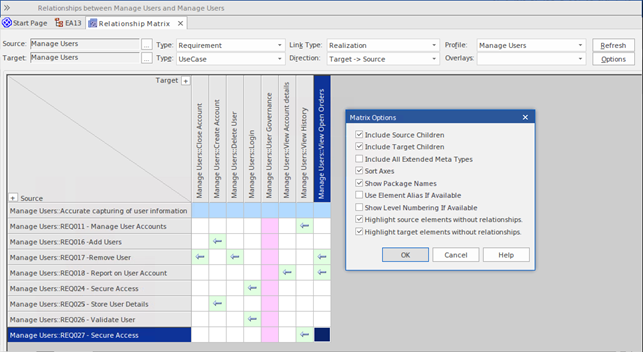

• 可以设置来源包、来源元素类型、目标元素所在包、目标元素类型、源元素和目标元素的关系类型、方向等信息。
• 更新、删除和创建关系：看到所选元素之间当前存在的关系后，您可以查看关系和元素属性，修改它们，添加更多关系或删除不再适用的关系。
• 创建新元素

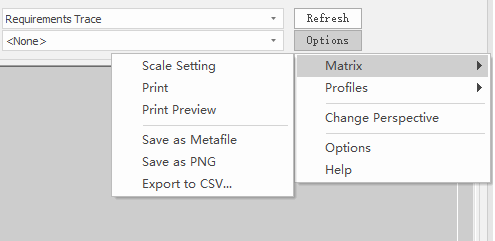

• 导出关系矩阵的内容
• 打印关系矩阵的内容

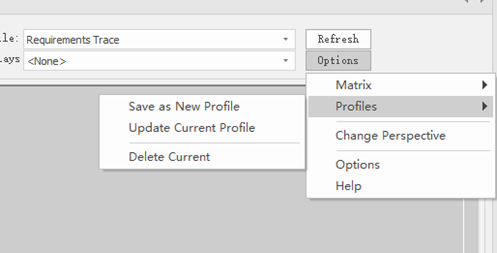

• 保存矩阵设置
• …
Relationships Window 关联关系窗口

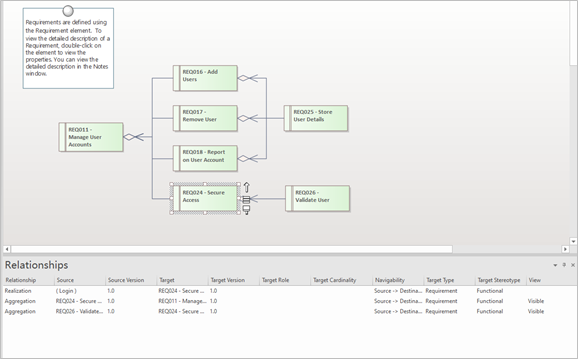

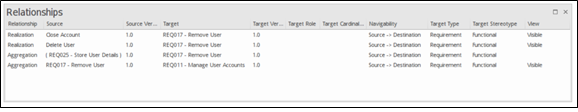

如果您想要快速查看模型中一个元素或几个元素的所有关系，您可以从“ Relationships ”窗口中获得。显示的内容包括：
• 类型的关系
• 关系的方向
• 关系的构造型
• 关系中源元素和目标元素的名称
• 源和目标元素的特征，例如类型、原型、角色、基数
• 所选元素上结构化元素 ( 端口和部件 ) 的关系 ( 子关系 )
通过选择“ Start >All Windows > Properties > Responsibilities > Relations ”功能区选项，可以访问“ Relationships ”窗口。
Traceability Window 跟踪浏览器窗口
可以快速看到元素是如何连接的，以及它们是如何相互影响的。
通过选择选项：“ Impact Analysis > Trace ”，可以从“ Design ”功能区访问跟踪窗口。

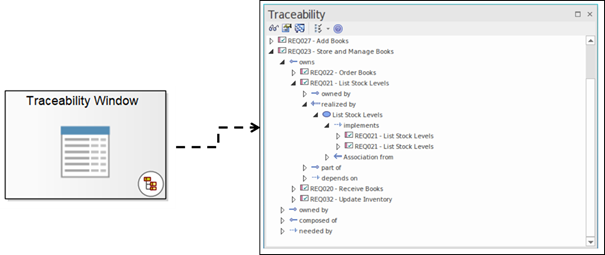

打开该窗口，然后在浏览器窗口中选择一个图表。可追溯性窗口显示图表上所有元素的信息。也可以通过选择单个图元来限制显示。
主要功能包括：
• 在中定位相关元素浏览器窗口
• 查看相关元素的属性
• 打开使用相关元素的图表
• 将相关元素添加到当前图表中
• 查看相关元素的源代码
• 使用窗口工具栏选项更改显示 后记
希望您读了此文后有所受益.
如果您有经验乐于分享，欢迎投稿给我们，如果您对我们的培训、咨询和工具感兴趣，欢迎了解：
• 建模工具： EA
• MBSE 平台： iSpace
• 模型 web 浏览工具： WebEA
• 课程： 基于SysML和EA进行系统设计与建模
• 课程： 基于UML和EA进行系统分析设计
• 咨询方案： MBSE( 基于模型的系统工程 )
• 咨询方案： 基于 UML 的模型驱动的开发
• 所有建模有关的课程： http://www.modeler.org.cn/course/index.asp
• 咨询方案： 基于模型的工程管理
如果您希望了解更多信息：
下载 pdf 版：《 模型跟踪：跟踪图、矩阵、关系（建模工具EA）》
本文使用的建模工具为 EA ，可以下载试用版 http://tool.uml.com.cn/ToolsEA/download.asp 。
|
