对象图 可以称为系统中实例的屏幕截图以及它们之间存在的关系。由于对象图描述了对象实例化时的行为，因此我们能够研究系统在特定时刻的行为。对象图对于描绘和理解系统的功能需求至关重要。

换句话说，“统一建模语言（UML）中的对象图是在特定 时间显示 建模系统结构 的完整或部分视图 的图。

对象图和类图之间的区别 –

对象图类似于类图，只是它显示系统中类的实例。我们描述了实际的分类及其使用类图的关系。另一方面，对象图表示类的特定实例以及它们在某个时间点之间的关系。

什么是分类？

在 UML 中，分类是指一组具有一些共同特征（如方法、属性和操作）的元素。分类可以被认为是一个抽象元类，它为一组具有共同静态和动态特征的实例绘制边界。例如，我们将类、对象、组件或部署节点引用为 UML 中的分类，因为它们定义了一组通用的属性。

对象图是一种结构图，它使用类似于类图的表示法。我们能够通过实例化分类来设计对象图。

对象图 使用 真实世界的示例 来描述系统在特定 时间点 的性质和结构。由于我们能够使用对象中可用的数据，因此对象图提供了 对象之间存在 的关系的 更清晰视图 。

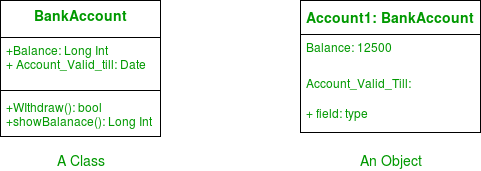

图 – 一个类及其相应的对象

对象图中使用的符号 –

1.对象或实例规范 – 当我们在系统中实例化分类时，我们创建的对象表示系统中存在的实体。我们可以通过创建多个实例规范来表示对象随时间的变化。我们使用矩形来表示对象图中的对象。对象通常链接到对象图中的其他对象。

对象的图 – 表示法

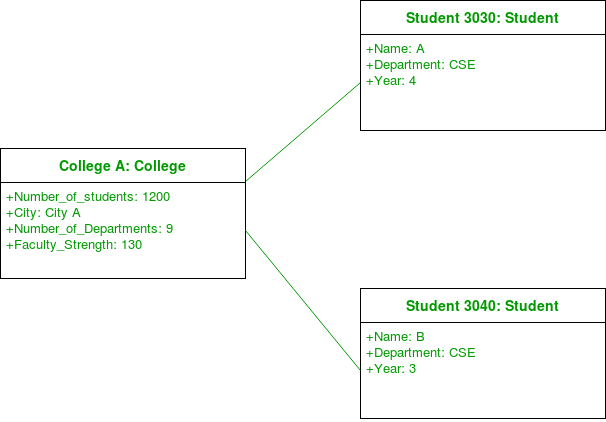

例如 – 在下图中，类学生的两个对象链接到类学院的一个对象。

图 – 使用链接和 3 个对象的对象图

2.链接– 我们使用链接来表示两个对象之间的关系。

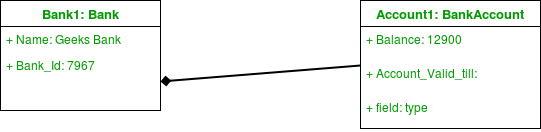

链接的图 – 表示法

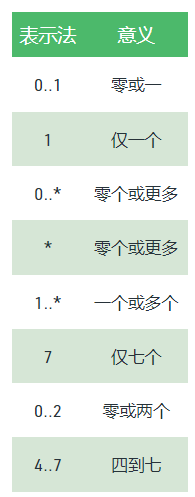

我们代表链接两端的链接上的参与者数量。我们使用术语关联来表示两个分类之间的关系。术语链接用于指定两个实例规范或对象之间的关系。我们使用实线来表示两个对象之间的链接。

依赖关系 – 我们使用依赖关系来显示一个元素何时依赖于另一个元素。

图 – 依赖关系的表示法

类图、组件图、部署图和对象图使用依赖关系。依赖关系用于描述系统中从属实体和独立实体之间的关系。一个元素的定义或结构的任何更改都可能导致另一个元素的更改。这是两个对象之间的单向关系。

依赖关系是用关键字指定的各种类型的（有时在尖括号内“）。

抽象、绑定、实现、替换和使用是UML中使用的依赖关系类型。

例如 – 在下图中，玩家类的对象依赖于（或使用）Bat 类的对象。

图 –使用依赖关系的对象图

协会– 关联是两个对象（或类）之间的引用关系。

图 – 关联表示法

每当一个对象使用另一个对象时，它就称为关联。当一个对象引用另一个对象的成员时，我们使用关联。关联可以是单向的，也可以是双向的。我们使用箭头来表示关联。

例如 – 订单类的对象与客户类的对象相关联。

图 –使用关联的对象图

聚合– 聚合表示“具有”关系。

用于聚合的 图 – 表示法

聚合是一种特定的关联形式。聚合比普通关联更具体。它是一个代表部分整体或部分关系的关联。这是一种父子关系，但它不是继承。当所包含对象的生命周期不强依赖于容器对象的生命周期时，就会发生聚合。

图 –使用聚合的对象图

例如，图书馆与书籍具有聚合关系。图书馆有书或书籍是图书馆的一部分。书籍的存在与图书馆的存在无关。在实现时，聚合和关联之间没有太大区别。我们在包含对象上使用空心菱形，并用一条线将其连接到包含的对象。

组成– 组合是一种关联类型，其中孩子不能独立于另一个而存在。

图- 构图符号

组合也是一种特殊的联想类型。它也是一种亲子关系，但它不是继承。考虑一个男孩古尔卡兰的例子：古尔卡兰由腿和胳膊组成。在这里，古尔卡兰与他的腿和胳膊有构图关系。在这里，腿和胳膊如果没有父对象的存在就不能存在。因此，每当孩子不可能独立存在时，我们就使用组合关系。我们在包含对象上使用填充菱形，并用一条线将其连接到包含的对象。
