4.2 常见的.NET应用程序

　本章的最后将介绍一些常见的、出现在许多不同应用程序中的.NET构造，并且描述如何在UML中表示这些构造。特别的是以下几个方面：

• 控制台应用程序
• WinForms应用程序
• WebForms应用程序
• Web服务

4.2.1控制台应用程序

　使用Console类在.NET中创建控制台应用程序，该类有读写方法，还有使用标准控制台流(In、Out和Error)的方法。典型的控制台应用程序如图4-14所示。


　注意，在C#中，当一个类具有名为Main的静态操作时，则该类就是一个应用程序，它的Main操作将在程序启动时调用。

　4.2.2 WinForms应用程序

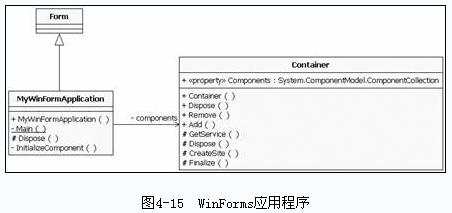

　WinForms应用程序是一个桌面程序，它带有一个或多个窗体，每个窗体都包含许多控件。典型的WinForms应用如图4-15所示。
　
　WinForm类从System.Windows.Forms.Form中派生而来，相比于这儿所显示的，它具有更多的事件和属性。如果窗体也有一个静态的Main操作，则它就是WinForms应用程序。添加到类中的InitializeComponent操作将自动安排窗体中的控件。典型的WinForms应用程序也有一个Container对象，一个跟踪应用程序中所使用的.NET组件的类。

　4.2.3WebForms应用程序

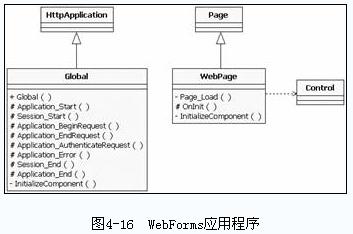

　WebForms应用程序是基于浏览器的应用程序，这种应用程序被设计为一组窗体，这些窗体将其中的内容自动转换为区分浏览器的HTML。典型的WebForms应用程序如图4-16所示。

　
　WebForm类从System.Web.UI.Page中派生而来。类似于WinForm类，这些类可以有一个InitializeComponent操作来自动安排窗体中的控件，同时允许在VS.NET中进行可视化的编辑。典型的WebForm也有一个或多个属性或从System.Web.UI.Control中派生而来的关联，System.Web.UI.Control是Web控件的基类。

　WebForms应用程序中其他主要的类(通常称为Global)是从System.Web.HttpApplication中派生而来，System.Web.HttpApplication为HTTP应用程序以及会话信息和操作提供代码。派生类可以重写一些操作，以进行HTTP事件的自定义处理。

　4.2.4Web服务

　Web服务应用程序是基于HTTP的应用程序，它提供了许多用于通过SOAP进行Web访问的方法。典型的Web服务应用程序如图4-17所示。

　
　WebService类从System.Web.Services.WebService中派生而来。类似于WinForm和WebForm类，这些类可以有InitializeComponent操作，从而允许在VS.NET进行可视化的编辑。虽然Web服务没有可视化的用户界面，但VS.NET支持可视隐喻(metaphor)，从而可以添加用于应用程序中的组件。典型的WebService也有一个接口IContainer，该接口用于跟踪这种组件。

　类似于WebForms应用程序，Web服务通常有一个类Global，该类从System.Web. HttpApplication中派生而来，用于支持HTTP事件和会话，以及应用程序状态。

　4.3 总结

　在本章中，介绍了一些常用的.NET元素，并且了解了如何在UML中表示这些元素。这不仅有助于理解本书后面将要介绍的图，也有助于您自己的开发工作。

　接下来，我们也介绍了一些新的UML类图的表示法，即我们如何表示类之间的泛化(继承)关系，图示操作的可见性，显示关联的导航，以及将名称添加到关联和角色(role)中。
