使用分拆和组装技术

在前面我们说过，层间通讯时尽量避免使用对象，而应使用相应的替代物如字符串之类，但是并没有交代如何去解决这个问题。其实很简单，可以先将该对象所有的属性分拆出来，组成一字符串（我们称之为属性字符串），传递该字符串，然后在接收端根据这些属性字符串重新组装对象。因为传递单个字符串的开销要远远小于传递整个对象的开销。这有点类似于走私分子走私汽车时的做法，先将整辆汽车拆成零件，然后偷运入境，最后在境内重新组装销售。该方法和使用XML字符串在原理上非常相似，都是遵循了我们上面讨论的基本原则中的第一点。

在该解决方案中的关键工作就是需要合理和有效地分拆和组装对象，如果这两个环节解决不好，照样会使整个传递过程的性能下降，反而不如直接来传递对象。下面我们就以在VB6.0中为例来讲解一下该如何具体实现它。

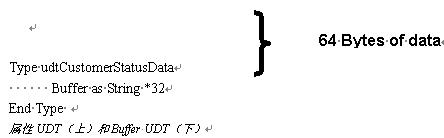

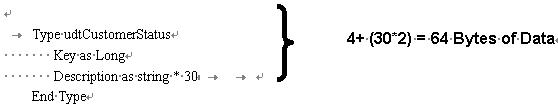

我们知道，VB中LSet语句可以实现用户自定义变量之间的内存拷贝，所以我将采用它来实现关键的分拆和组装过程。对于每一个类对象我们设置两个对应的用户自定义类型（User Defined Type UDT）：属性UDT和Buffer UDT。它们的基本形式如下：

从它们的命名和定义，我们可以很明显地知道它们各自所扮演的角色。属性UDT是和类对象相对应的，其中每个变量分别保存着类对象的属性值。而Buffer UDT则是和属性UDT一一对应的，并且与其具有同等大小，它只包含一个变量。对于简单的对象，我们可以直接利用LSet在属性UDT和Buffer UDT之间进行内存拷贝即可获得类对象的属性字符串，即Buffer中保存的值。

而对于那些包含其他子对象的集合对象，我们需要将每个子对象分别转化为属性字符串，然后将它们链接在一起，同样接收端也需要一个相对应的逆向过程。为此，我们特意编写了一个Buffer类来实现该功能。

Buffer类

从上面的描述我们可以发现，Buffer类其实非常类似于集合（Collection）对象。它能够以字符串的形式返回它的内容，同时能够用一字符串来填充它的内容。此外，还需要提供操作每个子对象的能力。为此，我们为Buffer类设计了以下一些主要功能：

Sub Add(Item As String, [Key As String]):
向buffer中增加一个item
Property Count As Long: [Read Only]
返回当前buffer中item数目
Property CurrentPosition As Long: [Read Only]
buffer中的当前位置
Property GetState As String: [Read Only]
返回buffer的内容字符串
Sub Initialize(Length As Long, EstimatedCount As Long, Database As String,
[AutoSort As Boolean=True]):
初始化buffer，包含以下参数：
Length As Long:
插入buffer中单个item的长度[len(udtData)]
EstimatedCount As Long:
item数的最大估计值
[AutoSort As Boolean=True]: [Optional]
插入item时是否进行自动排序
Property Item(Index) As String:
通过索引值获得item内容值
Property Key(Index As Long) As String: [Read Only]
通过索引值获得item的唯一标识Key
Property Length As Long: [Read Only]
Buffer中所有item的总长度
Sub Remove(Index):
删除Index所代表的item
Sub SetState(Buffer As String):
利用属性字符串来填充buffer
Property Size As Long: [Read Only]
Buffer的长度

由于Buffer类在整个系统中使用频率极高，我们选择使用VC++来编写我们的Buffer类，这样可以有效地提高整个系统的性能指标。

解决了这些技术细节以后，我们从整体上来看看系统中Buffer类的具体应用。首先，在服务器端组件的初始化过程中，属性UDT负责从数据库中获取数据并且拷贝给Buffer UDT，然后利用Buffer类的Add方法来将Buffer UDT中的属性字符串插入到Buffer中，一直重复该过程直至最后一条记录。接着，Buffe类利用GetState方法获得整个类集合对象的属性字符串并将之传递给客户端对象。客户端对象就利用该字符串来初始化本地的Buffer类（调用它的SetState方法），以及本地对象。

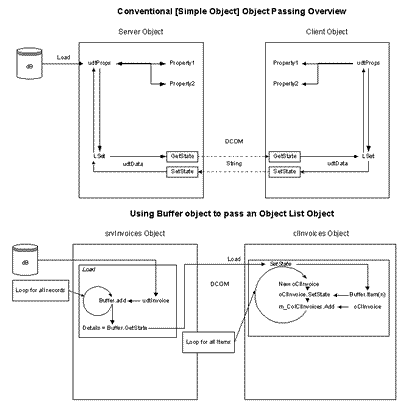

图一：整体架构图

例子

在上面的讲解中，我们做足了思想动员工作，我想我们还是得真刀实枪地来点实际的。由于单个对象的传递过程比较简单，我们在这里仅以类集合对象为例来讲解。首先在客户端组件（也就是下面的clInvoices Object）的Load方法中，创建一服务器端组件（srvInvoices Object）实例，并调用它的Load方法。我们看到，服务器端组件对象的属性字符串是通过参数strDetails传回到客户端的。

Set m_oSrvInvoices = New srvCSScreen.srvInvoices
Call m_oSrvInvoices.Load(CustNo:=CustNo, _
Details:=strDetails, _
ConnectionString:=m_oClContext.DSN, _
LastOnly:=LastOnly)
Set m_oSrvInvoices = Nothing
Call SetState(Buffer:=strDetails)

接着，客户端组件调用它自己的SetState方法（和Buffer类相似，所有服务器端组件、客户端组件都具有自己的SetState、GetState方法）。

接着，我们来看看在SetState方法中发生了些什么。首先，初始化本地Buffer类对象，然后利用该对象来循环初始化客户端的对象oClInvoice，最后组装成集合对象m_colClInvoices。

Set oBuffer = New Buffer
Call oBuffer.SetState(Buffer:=Buffer)
For lngIndex = 1 To oBuffer.Count
Set oClInvoice = New clCSScreen.clInvoice
With oClInvoice
.SetAsChild.SetState
oBuffer.Item(lngIndex)'注意clInvoice类与clInvoices类的SetState方法的区别
End With
m_colClInvoices.Add Item:=oClInvoice, _
Key:=Str$(oClInvoice.ID)
Set oClInvoice = Nothing
Next
' Free Resources
Set oBuffer = Nothing

在上面的过程中客户端首先是调用了服务器端组件的Load方法，那我们就来详细分析一下该方法：

首先调用Buffer类的Initialize方法来初始化Buffer类，其中MAX_ITEMS常量表示你希望Buffer中存储的最大item数，比如说10个invoices。接下来的循环则是从数据库中获取记录来装载udt和Buffer类。

Set oBuffer = New BufferCall oBuffer.Initialize(Length:=Len(udtData), _
    EstimatedCount:=MAX_ITEMS, _Database:=ConnectionString)
    Do While Not adoRSGet.EOF And Not bExitLoop
    With udtProps
    .ID = adoRSGet!InvoiceNr
    'Other element assignments
    End With
    LSet udtData = udtProps
    OBuffer.Add udtData.Buffer
    If Not (LastOnly) Then
    adoRSGet.MoveNext
    Else
    bExitLoop = True
    End If
    LoopExit_OK:
    Details = oBuffer.GetState

至此，客户端成功地获得数据，可以对这些数据进行各种操作。在这个过程中，可能会发生数据的变化，这个时候就需要将这些变化更新到数据库中。此时，我们就需要一个和上述相逆的过程，将数据从客户端传递到服务器端，由服务器端组件来负责数据库的更新。

这样，我们就在客户端与服务器端形成了一条纽带，通过属性字符串来代替对象的传递。而且利用高效的Buffer类来操纵这些属性字符串，达到了即高效快捷又方便易用的效果。

总结

本文最初的灵感来自于生活中的一些感悟，主要讨论了多层架构下层间传递类对象（主要是类集合对象）的问题。想不到平淡的生活给我上了生动的一课，希望你也能够发现它的精彩。

参考

1)更多关于编写COM+应用系统的有益建议，可以参考MSDN中Edward A. Jezierski的文章"COM+ Application Guidelines for Visual Basic Development"以及David S. Platt的文章"COM+ and Windows 2000: Ten Tips and Tricks for Maximizing COM+ Performance"。
