一．前言：

　　Web服务是微软提出的基于互联网的开发模型，一经提出即收到了业界的广泛推从。从目前的发展趋势来看，Web服务将引领下一代互联网的潮流。它是创建可互操作的分布式应用程序的新平台，是基于网络的、分布式的模块化组件。它执行特定的任务，遵守具体的技术规范，这些规范使得Web服务能与其他兼容的组件进行互操作。

　　本文通过运用VB.net创建一个十分有用的Amazon网络书店的Web服务应用程序来向大家展示Web服务的魅力。Amazon在前几个月公布了它的Web服务体系，到目前为止已经是第二版了。如果读者了解或是应用过Google的Web服务的话，那么Amazon的Web服务就不会令你感到陌生了。两家公司的Web服务都需要开发者下载它们的开发者工具箱（Developer's Kit）和免费的开发者令牌（Developer's Token），而且两家公司都没有对它们的Web服务进行收费的计划，所以要是你对Web服务很感兴趣的话，还不赶快来试着开发一个属于自己的Web服务应用程序。

　　在正式进行开发之前，我先向大家介绍一下Amazon的Web服务推出的必要性。Amazon是一家著名的网络书店，它在出版商和读者之间架起了一座商品交易的桥梁。出版商对于自己在Amazon上的销售情况是非常关注的，在Amazon的Web服务推出以前，每个出版商都得建立自己在Amazon上的销售情况的数据库，并从其网页上获取相关信息并存入数据库中，进而进行相应的管理。不过，在Amazon推出了其Web服务之后，各个出版商只需应用该Web服务就可以很容易的产生销售和管理报告。所以，Web服务的推出大大简化了出版商的相关工作。同时，对于用户而言，这当然也是一个喜讯，用户可以在自己程序中调用Web服务以完成相关的查询和定购工作。因此，Amazon Web服务的推出将使得出版商和读者之间的桥梁变得更宽阔。

　　二．开发步骤：

　　下面我们就开始具体的开发工作。首先，你得到http://www.amazon.com/webservices下载Amazon的开发者工具箱，并从它们的网站获取开发其Web服务所需的开发者令牌（通过该令牌，你便可以访问它们的Web服务）。一旦完成了以上工作，我们就可以开始真正的开发了。

　　在本程序中，我们将开发一个应用Web服务的基于Windows Form的程序，开发的工具为VB.net。通过该程序，我们可以通过书籍的名称来搜索其相关信息，包括：作者、价格、Amazon的打折价、用户的评价以及书籍的封面等信息，以下是具体的开发步骤。

　　第一步，打开VS.net，新建一个VB.net的项目，在项目类型中选择"Visual Basic项目"，在模板中选择"Windows应用程序"，同时不妨命名为"AmazonWebService"，图示如下：

　　图1

　　第二步，添加Web引用。如果你是在用VS.net进行开发的话，通常情况下，你只要添加一个描述所需要的Web服务的WSDL（以asmx为扩展名的文件）的相应URL即可，比如：http://www.abc.com/abc.asmx。不过Amazon的Web服务有点例外，它没有相应的URL可以让你引用，它的WSDL文档包含在其开发者工具箱中，所以你需要用WSDL.exe这个工具来手动完成相关工作，方法如下：

　　C:\>wsdl /language:vb /o:Amazon.vb AmazonWebServices.wsdl

　　上面的代码为你的VB.net创建了一个代理类，要在你的项目中运用它，你只需要将Amazon.vb这个文件添加到你的项目中即可。图示如下：

　　图2

　　同时，因为我们创建的项目是一个Windows应用程序，所以我们还得添加两个引用：System.Web和System.Web.Services。

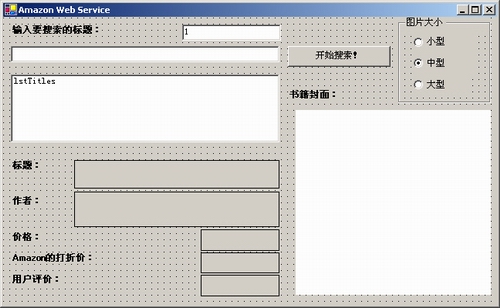

　　第三步，设计程序的主界面。你可以按照如下方式设计程序的主界面：

　　图3

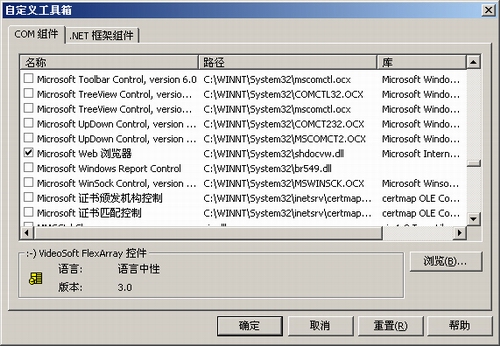

　　由于我们在程序中要显示书籍的封面信息，所以我们在程序中使用了Web Browser控件。通过它，我们就可以方便的显示图像。运用该控件的另一个原因是当我们调用其Web服务之后，系统返回给我们的信息中包含的并不是一幅二进制格式的图片，而是该图片的URL，所以运用Web Browser控件可以很容易做到这一点。你可以通过以下方法添加该控件到窗体上：在VS.net的工具箱中选择"自定义工具箱"选项，在弹出的对话框中选定"Microsoft Web 浏览器"复选框，点击"确定"按钮即可，图示如下：

　　图4

　　第四步，编写程序代码。我们通过点击"开始搜索！"按钮调用Web服务，其消息响应函数为：Private Sub cmdSearch_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles cmdSearch.Click，下面我们开始分析具体的代码。

　　首先，我们得建立一个Amazon.vb文件中的代理类的实例对象：

Dim ws As New AmazonSearchService()

　　接下来，如果你是在一个局域网环境中并通过代理服务器连接Internet的话，你得创建一个代理服务器对象。这一步很重要，关系到你能否正确调用Web服务。如果没有设置或是设置错误的话，程序将会报告错误。其实现方法如下：

Dim myProxy As New System.Net.WebProxy("yourproxy..company.com", 8080)
ws.Proxy = myProxy

　　下面，我们开始我们的"关键字搜索"的搜索方法（不过还有其它的搜索方法，有兴趣的读者不妨参考其开发者工具箱以获得更多信息）。我们通过使用KeywordRequest类的实例对象完成我们的Web服务调用请求。在该类中，我们要设置很多属性，方法如下。同时请注意，目前这些属性的默认值还未被支持，也就是说如果你设置了空值的话系统将返回一个代码为的"404"错误。

Dim keywordReq As New KeywordRequest()

keywordReq.keyword = txtKeyword.Text
keywordReq.type = "heavy"
   ' 预期的搜索结果类型
keywordReq.devtag = "XXXXX"
   ' 输入你的开发者令牌号
keywordReq.version = "1.0"
   ' 当前版本号
keywordReq.mode = "books"
   ' 产品分类，如：书籍、CD、DVD等
keywordReq.tag = "webservices-20"
   ' 你的Amazon的会员ID
keywordReq.page = 1
   ' 如果搜索的结果很多的话，需要对其进行分页处理，这里获取的为第一页
所有的属性被设置好后，我们就调用Web服务，其返回的结果是一个ProductInfo类的对象
（我们在程序中将该对象设置为一个全局变量），相应的代码如下：
Try
    productsInfo = ws.KeywordSearchRequest(keywordReq)
Catch err As Exception
    MsgBox("Error accessing Amazon.com's Web service. Please try again")
    Return
End Try

　　返回的结果将一个一个地添加在窗体的列表框中，通过点击列表框中的项，我们可以获取相应项的信息，包括：标题、作者、价格、Amazon的打折价、用户的评价以及书籍的封面等信息。其实现的代码如下：

lstTitles.Items.Clear()
Dim i As Integer
For i = 0 To productsInfo.Details.Length - 1
    lstTitles.Items.Add(productsInfo.Details(i).ProductName.ToString)
Next

　　这样，我们实现了基本的Web服务调用功能，下面处理前面提到的列表框控件的用户事件处理方法，通过选择其中的项，我们让程序显示相应项的详细信息，代码如下：

Private Sub lstTitles_SelectedIndexChanged(ByVal sender As System.Object,
ByVal e As System.EventArgs) Handles lstTitles.SelectedIndexChanged
        ' 显示标题等信息
        lblTitle.Text = productsInfo.Details(lstTitles.SelectedIndex).ProductName
        lblListPrice.Text = productsInfo.Details(lstTitles.SelectedIndex).ListPrice
        lblAmazonPrice.Text = productsInfo.Details(lstTitles.SelectedIndex).OurPrice

        ' 显示书籍所有的作者
        Dim i As Integer
        lblAuthors.Text = ""
        For i = 0 To productsInfo.Details(lstTitles.SelectedIndex).Authors.Length - 1
            lblAuthors.Text += productsInfo.Details(lstTitles.SelectedIndex).Authors(i).ToString
            If i <> productsInfo.Details(lstTitles.SelectedIndex).Authors.Length - 1 Then
　　　　' not the last author
                lblAuthors.Text += ", "
            End If
        Next

        ' 显示用户的评价信息
        If Not productsInfo.Details(lstTitles.SelectedIndex).Reviews Is Nothing Then
            lblRating.Text = ""
            For i = 1 To productsInfo.Details(lstTitles.SelectedIndex).Reviews.AvgCustomerRating
                lblRating.Text += "*"
            Next
        End If

        ' 根据"图片大小"中的选定显示图片
        If optSmall.Checked Then
            AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlSmall)
        ElseIf optMedium.Checked Then
            AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlMedium)
        Else
            AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlLarge)
        End If
End Sub

　　程序的最后便是完成"图片大小"中的用户事件处理方法的三个函数：

Private Sub optSmall_CheckedChanged(ByVal sender As System.Object,
 ByVal e As System.EventArgs) Handles optSmall.CheckedChanged
        If productsInfo Is Nothing Then Return
        AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlSmall)
    End Sub

    Private Sub optMedium_CheckedChanged(ByVal sender As System.Object,
 ByVal e As System.EventArgs) Handles optMedium.CheckedChanged
        If productsInfo Is Nothing Then Return
        AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlMedium)
    End Sub

    Private Sub optLarge_CheckedChanged(ByVal sender As System.Object,
 ByVal e As System.EventArgs) Handles optLarge.CheckedChanged
        If productsInfo Is Nothing Then Return
        AxWebBrowser1.Navigate(productsInfo.Details(lstTitles.SelectedIndex).ImageUrlLarge)
End Sub

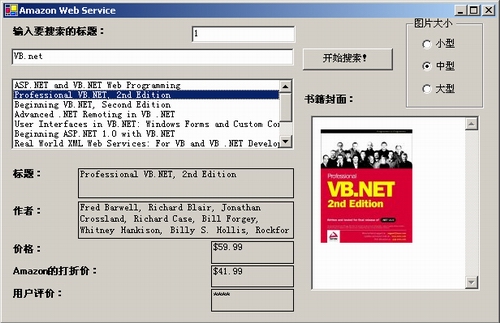

　　第五步：运行程序。程序的运行结果图示如下：

　　图5

　　三．总结：

　　最后要指出的是，我们在本程序中仅仅用了Amazon提供的以SOAP消息的方式调用其Web服务，其实你还可以通过XML/HTTP的方式来调用其Web服务，有兴趣的读者不妨去一下它提供的开发者工具箱，其中有详细的说明和文档。同时我在文章中没有涉及到更高级的话题，比如应用Amazon的XSLT服务等，有兴趣的读者也可试着去了解一些。通过本文，我想读者对于开发Amazon的Web服务应用程序一定有了相应的了解，至于开发其他的Web服务，我想那也是可以触类旁通的吧。最后，希望本文能对每位读者有一定帮助！
