中国人喜欢用“瓶和酒”作为“形式和内容”的隐喻，没想到老外也有同样的思维方式。《定位》一书的作者说：“糖罐在放上糖之前只是个空罐；同理，词语在人们使用它并赋予

　　它意义之前是没有含义的。”语言的语法和语义，就是这样一种“瓶和酒”、“罐和糖”关系。

　　UML是可视化建模语言的工业标准，在业界已经被广泛应用。和其他所有语言一样，UML也对思维具有反作用——是促进思维还是阻碍思维，全凭UML的使用者对UML内涵的掌握程度了。《定位》的作者说过：“有些人玩不好定位游戏，因为他们太依赖字面意义。”同样，要想玩好UML“游戏”——达到UML促进思维的境界——也必须将UML语法和UML语义紧密结合。

　　承接上篇，本文继续结合实例来说明图论思想在UML应用中的意义，希望能对读者有所启发。

一、着色顶点
　　在图论的基本理论中，有加权顶点的概念。顶点具有的与之相关的数，称为权（weight）；该顶点称为加权顶点。

　　这里我们做个扩充，引入着色顶点的概念：顶点具有的与之相关的颜色，称为着色（color）；该顶点称为着色顶点。

　　举个例子，讨论图的定义时的图，现在每个顶点都被着了色。着色顶点可以表达更为丰富的含义：比如在本图中，红色、蓝色和黄色的顶点可以分别代表大、中、小型城市，边代表它们直接的直达航班；从中型城市V1到中型城市V6，没有直达航班，要在大型城市V4转乘，一目了然。

二、着色顶点的UML应用——通过颜色为图元分类
　　用UML为问题及解决方案建模的时候，有时UML图会比较复杂，不容易读懂。下面以两个例子来说明如何运用着色顶点的方法，提高UML图的易读性。

　　下图是J2SE集合类框架的UML图，运用了蓝、黄两种彩色。每个看这幅UML图的人，在留意众多细节之前，都会首先注意到本图的大局——多个蓝色的类组成的层次结构，周围分布着一些黄色的类。继续看下去，蓝色的类和黄色的类之间使用的是“实现”关系——于是知道黄色的类是接口。至此，整个结构清楚了——多个具体类组成了类层次结构，不同的具体类可能实现特定接口。接下来，分析该UML图的语义细节……

　　再举一例。下图试图为整个软件工程学科建立概念模型，涉及到的图元比较多，概念也比较复杂，所以使用了黄、红、绿、蓝等多种彩色。实际上，上述四种颜色分别代表过程、项目管理、方法论、任务四个子范畴；一方面，这些色彩的含义要大致读懂了该UML图之后，才能反映到读者的脑海中；另一方面，其实在读者看图过程中，这些色彩就起了很大作用了——它们将一幅比较大的类图划分成四个相对独立的小区域，使读者看起图来有条不紊。

　　建模的本质是抽象，抽象的目的是把握重点，以使结构清晰化。如果我们画的UML图太复杂，那就应当想一想，我们是不是犯了“为建模而建模”的毛病，忘记了原本的目的呢？

　　使UML图清晰易读的方法有很多，为图元着色就是其中一种，并且它是令人愉快的。仔细想来，上面两例都是用颜色为图元分类，这种分类带来了两条令人兴奋的好处：其一，为原图附加了一层大局信息，这些大局信息会被读者最先注意到，并为进一步理解图的细节打下基础；其二，由于大局信息是通过着色的方式提供的，并没有引入任何新的图元，所以图的复杂性并没有增加。

三、着色顶点的UML应用——UML彩色建模方法介绍
　　如果问我，看完《人月神话》这本书，给我印象最深的一个词是什么，我会毫不犹豫地回答：概念完整性。为了达到概念完整性，领域建模（domain modeling）是非常重要的一个环节。可喜的是，领域建模已经越来越被业界所重视，也有不少好书和好的方法浮出水面。本节介绍Peter Coad大师的著作《Java Modeling In Color With UML: Enterprise Components and Process》中讲述的彩色建模方法——一种领域建模方面的优秀技术。

　　Peter Coad认为，领域模型主要由四种元素组成，它们分别是：瞬间事件（MomentInterval）、角色（Role）、人－物－地点（PartyPlaceThing）、描述（Description）。彩色建模技术的目的是“为模型增加一层‘视觉可监测的’信息”，具体而言，它定义了四种颜色分布标识上述四种领域元素。

• 粉红：代表“瞬间事件”。在模型中，瞬间事件往往封装了我们最感兴趣的方法（method），这些方法和系统将来的功能有直接的联系，它们可以说是模型的灵魂。它们也是最容易变的，因此选用了最活跃的粉红色代表。
• 黄色：代表“角色”。瞬间事件的发生，往往会牵涉到多个角色，角色具体由“人－物－地点”来扮演。角色意味着在特定场景下的责任，它们也是比较容易变化的，但比起瞬间事件还是要稳定些，所以用比较活泼的黄色代表。
• 绿色：代表“人－物－地点”。业务领域不同，会牵涉到不同的人、物、地点。它们都比较稳定，用安静的绿色表示。
• 蓝色：代表“描述”。最后为人、物、地点引入更抽象一级的描述元素，这些描述元素可以被多个不同的“人－物－地点”所共享。比如Date就是描述元素，人可以有生日，汽车可以有生产日期，等等。描述是最为稳定的一类模型元素，用稳定得几乎忧郁的蓝色代表。

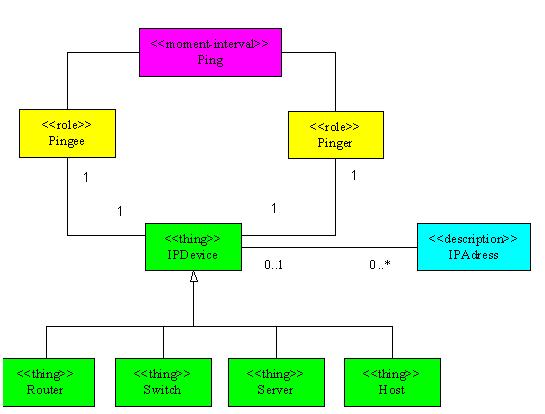

　　好了，举个例子吧。下图是网管软件领域建模时的模型之一角。Ping是瞬间事件元素，其涉及两个角色元素：Pinger和Pingee。这两个角色都由IPDevice来扮演，IPDevice属于“人－物－地点”元素。IPDevice拥有零到多个IPAdress，IPAdress是描述元素。当然，IPDevice和其四个子类Router、Switch、Server和Host都是“人－物－地点”元素。

　　 Edward R. Tufte在其经典著作《Envisioning Information》中指出，颜色在信息设计中的基本作用有四：

• 分类
• 度量
• 模仿
• 装饰

　　彩色建模方法充分利用了颜色的分类和度量功能（当然经过颜色装饰的模型也比原来更赏心悦目）：它不仅利用了四种颜色来为图元分类，而且粉红、黄、绿、蓝四种颜色分别代表不同等级的“易变程度”，具有度量意义。

　由于篇幅所限，以上只是对彩色建模方法的简单介绍，感兴趣的朋友还是找书来看看吧。

四、着色边
　　在上文中，我们对经典图论进行了小小扩充，并且体会了这种扩充的应用价值。接下来，我们对边的概念进行类似的扩充——着色边。

　边具有的与之相关的颜色，称为着色（color）；该边称为着色边。

五、着色边的UML应用——标识良性依赖与恶性依赖
　　合理处理依赖关系，是“拥抱变化”的关键所在。在《拥抱变化：敏捷设计从理论到实践》（《程序员》2004年第11期）一文中，笔者阐述了敏捷设计的理解基础：良性依赖原则。不会“在实际中”造成危害的依赖关系，都是良性依赖；依赖的“理论危害”不一定成为“实际危害”，反之亦然。这就是良性依赖原则。

　　那么，如果能使用着色边的方法，将依赖的良、恶性可视化，对软件设计人员无疑是大有裨益的。我们规定：

• 良性依赖用绿色表示；
• 恶性依赖用红色表示。

　　例如，敏捷设计大师们提倡的“通过重构得到设计模式”，在着色边方法的帮助下，变得易于理解，并且极具可操作性；其步骤如下：

　　1. 使用最简单的设计，完成当前的功能。此时，往往是类之间的直接调用，但由于功能需求也简单，所以类之间的依赖关系也往往是良性依赖。

　　2. 当需求有所变化或增加时，首先考察原先的设计是否可以直接支持新需求；如果可以通过直接增强某个类来达到目的，但是原先的良性依赖也随之变成了恶性依赖，那就应当否定这种方案，而去做第3步的重构。

　　3. 通过重构改变原先的设计，使新的设计为支持新需求做好准备，且保证依赖关系都是良性依赖。

　　4. 在新设计的基础上，增加新功能的支持。这时你往往会发现，哇，设计模式出现了。

　　下面举例。为了突出着色边方法给“通过重构得到设计模式”带来的可操作性，我们再来看看（上）篇的那个例子：需求跟踪矩阵工具，其最初的需求是支持项目以专有格式保存，后来，又要求能够导出成HTML格式的网页。下面的四幅设计类图都运用了着色边方法，它们概括了整个设计变化的过程：

1. 最初的设计。符合敏捷设计的简单性原则。

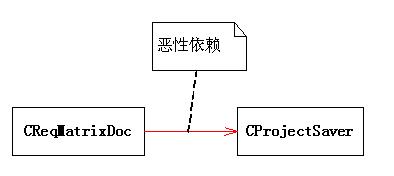

2. 考察老设计在新需求下的情况。CProjectSaver要支持多种保存策略，违反了单一职责原则。

3. 重构得到的新设计。很好的设计，但对最初的需求而言，却是过度设计（over-engineering）。

4. 在新设计之上添加新功能。就是策略（strategy）模式呀。

通过上面的例子可以看出，着色边方法在某种程度上，将设计的依据“可视化”了，因此为设计人员带来了方便。

六、图的同构
　称图G与图H同构，如果

（1） 存在V(G)与V(H)的一一对应；

（2） 存在E(G)与E(H)的一一对应；

（3） 在(1)与(2)的一一对应保持顶点与边的关联关系不变。

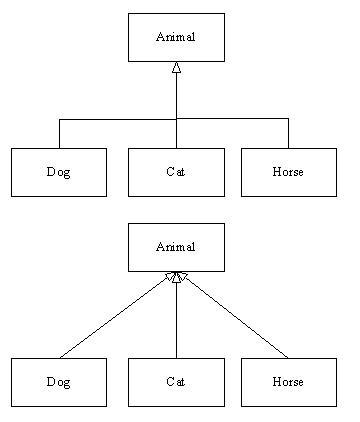

比如下面两个UML类图，其语义是完全相同的。

七、图的同构的UML应用——UML风格
互为同构的UML图，其语义虽然是完全相同的，但其易读性，却可能相差极大。因此，我们提倡好的UML风格。

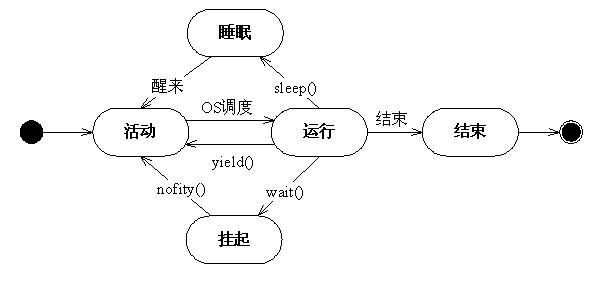

下图是一幅UML状态图，描述了Java线程的状态变化情况。该图的起始点在最左边，终止点在最右边，始态和终态分别在次左边和次右边，整个图结构清晰，语义一目了然。

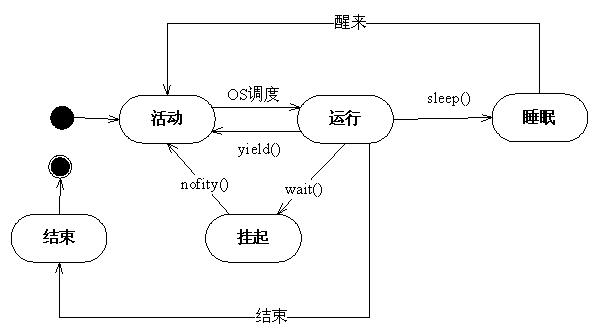

再看这幅图，语义完全相同，但是看起来却费劲多了。

这里不再举更多例子了，《UML风格》一书，汇集了很多绘制UML图的专家级建议，值得一读。
