统一建模语言UML轻松入门之类和对象

作者：宋宝华

次浏览

次

2010-12-23

编辑推荐:

本文主要介绍UML类图中的类、接口、协作它们之间的关系和对象图的一些元素，希望对您有所帮助。
本文来源于天极开发，由火龙果软件Linda编辑，推荐。

同类相从，同声相应，固天之理也。——《庄子·渔父》

类是一种对本质相同事物的抽象，人类软件开发技术的发展历史，就是还事物以本源的历史，开发技术、名词越来越接近世界的真实，“面向对象”、“类”就是这样的产物。

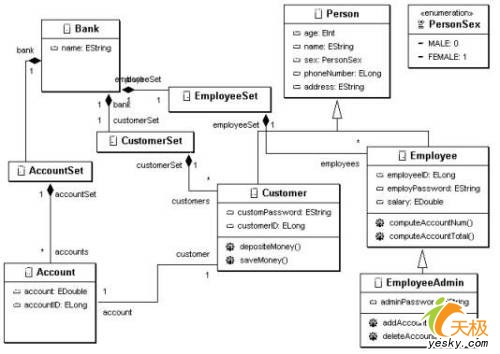

类图

在UML中，类图显示了一组类、接口、协作以及它们之间的关系。在UML的静态机制中类图是一个重点，它不但为设计人员所关心，更为实现人员所关注，建模工具也主要依据类图来产生代码（正向）工程。因此，类图在UML的各种图中占据了相当重要的地位。

类

在类图中类用矩形框来表示，它的属性和操作分别列在分格中，若不需要表达详细信息时，分格可以省略。一个类可能出现在好几个图中。同一个类的属性和操作只在一种图中列出，在其他图中可省略。图3.1给出Student类和MFC中的CObject类。

图3.1类的表示

类间关系

在类图中，除了需要描述单独的类的名称、属性和操作外，我们还需要描述类之间的联系，因为没有类是单独存在的，它们通常需要和别的类协作，创造比单独工作更大的语义。在UML类图中，关系用类框之间的连线来表示，连线上和连线端头处的不同修饰符表示不同的关系。类之间的关系有继承（泛化）、关联、聚合和组合。

（1）继承：指的是一个类（称为子类）继承另外的一个类（称为基类）的功能，并增加它自己的新功能的能力，继承是类与类之间最常见的关系。类图中继承的表示方法是从子类拉出一条闭合的、单键头（或三角形）的实线指向基类。例如，图3.2给出了MFC中CObject类和菜单类CMenu的继承关系。

图3.2 类的继承

类的继承在C++中呈现为：

class B { }

class A : public B{ }

（2）关联：指的是模型元素之间的一种语义联系，是类之间的一种很弱的联系。关联可以有方向，可以是单向关联，也可以是双向关联。可以给关联加上关联名来描述关联的作用。关联两端的类也可以以某种角色参与关联，角色可以具有多重性，表示可以有多少个对象参与关联。可以通过关联类进一步描述关联的属性、操作以及其他信息。关联类通过一条虚线与关联连接。对于关联可以加上一些约束，以加强关联的含义。

关联在C++中呈现为：

class A{...}

class B{ ...}

A::Function1(B &b) //或A::Function1(B b) //或A::Function1(B *b)

即一个类作为另一个类方法的参数。

（3）聚合：指的是整体与部分的关系。通常在定义一个整体类后，再去分析这个整体类的组成结构。从而找出一些组成类，该整体类和组成类之间就形成了聚合关系。例如一个航母编队包括海空母舰、驱护舰艇、舰载飞机及核动力攻击潜艇等。需求描述中“包含”、“组成”、“分为…部分”等词常意味着聚合关系。

（4）组合：也表示类之间整体和部分的关系，但是组合关系中部分和整体具有统一的生存期。一旦整体对象不存在，部分对象也将不存在。部分对象与整体对象之间具有共生死的关系。

聚合和组合的区别在于：聚合关系是“has-a”关系，组合关系是“contains-a”关系；聚合关系表示整体与部分的关系比较弱，而组合比较强；聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关，一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象，同时也就删除了代表部分事物的对象。

我们用浅显的例子来说明聚合和组合的区别。“国破家亡”，国灭了，家自然也没有了，“国”和“家”显然也是组合关系。而相反的，计算机和它的外设之间就是聚合关系，因为它们之间的关系相对松散，计算机没了，外设还可以独立存在，还可以接在别的计算机上。在聚合关系中，部分可以独立于聚合而存在，部分的所有权也可以由几个聚合来共享，比如打印机就可以在办公室内被广大同事共用。

在C++语言中，从实现的角度讲，聚合可以表示为：

class A {...}

class B { A* a; .....}

即类B包含类A的指针；

而组合可表示为：

class A{...}

class B{ A a; ...}

即类B包含类A的对象。

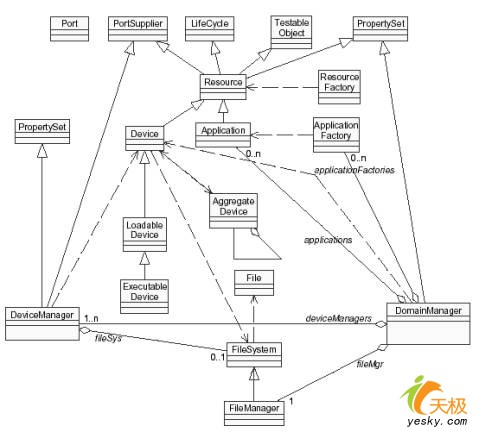

准确的UML类图中用空心和实心菱形对聚合和组合进行了区分。
