一：Uml基础知识(uml主要包括实体，关系和图)
1．关系：包括依赖（一种使用关系，一个量的变化会影响另一个量）
关联：（聚合，组合）：组合的实体只有凑在一起才能发挥作用不能单独存在发挥功能
例：美猴王与四肢是组合关系（是不能共享数据的），与金箍棒是聚合关系（整体与个体关系）
泛化和实现
2．图：主要包括用例图，类图，序列图，合作图，状态图，活动图，构件图和部署图。
|
类图（静态） |
描述一些类，包的静态结构和它们之间的静态关系 |
|
对象图 |
给出了一个系统中的对象的快照 |
|
构件图 |
描述可以部署的软件构件（如jar文件，ejb等）之间的静态关系 |
|
部署图 |
系统的拓扑结构 |
|
用例图（动态） |
角色和使用案例之间的关系 |
|
活动图 |
描述不同过程之间的动态接触，是用例图行为具体化 |
|
状态图 |
描述一个对象内部状态的变化和转移 |
|
时序图 |
描述不同对象之间的信息传递的时序 |
|
合作图 |
描述发出信息，接受信息的一系列对象的组织机构 |
3.uml的扩展机制，用于注释<<表示衍行>>， 表示一个状态图框， 表示双向关联

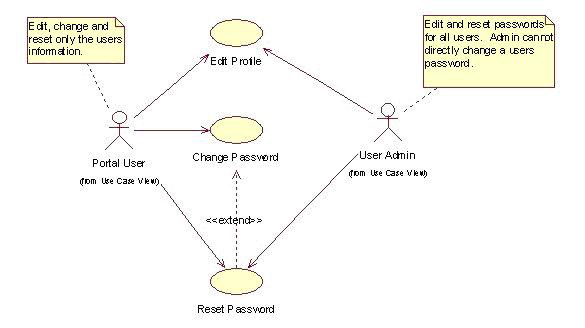

如下为用例图：右上角为注释

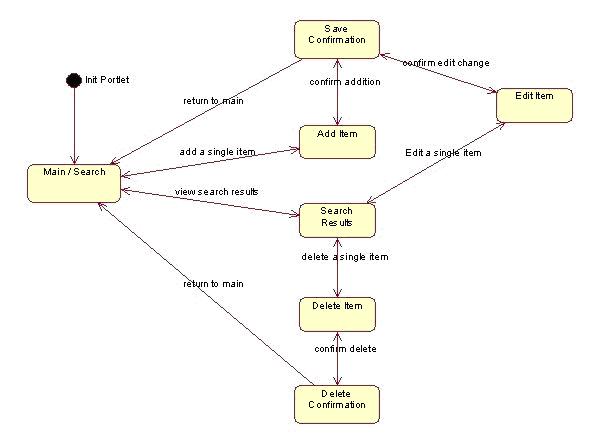

状态图：黑色圆圈表示初始状态
二．Rational XDE建立数据模型
真实环境：有很多种类的商品，为了建模提取他们的共同特征作为父表，用type枚举为自表建立约束。如果遇到多对多关系如物品—购买—雇员，可抽象实体为物品—定单—雇员

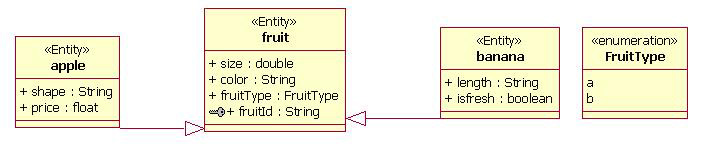

1．逻辑模型
a.建立类并添加属性,变成实体(entity)方便数据库人员识别(Property windowsàstereotype)
b.建立关系和主键值(UseSurrogateKey的值为false时就自己设定主键à选中字段IsNullable为false表示不能为空,OID为true)
c.建立枚举类型(enumeration):产生数据库的check约束关系(添加值为Add Literal),将其属性的IsSeparateTable为false:表示产生数据域类型

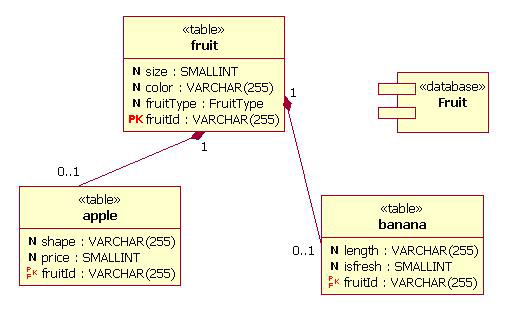

2．数据模型:
a.从Data Modeler中建立数据库,从首选项的Data Modeler中查看默认数据库
b.从逻辑模型transform成table,将enumeration产生的域选中àopen Specification选中将check Constraints的Expression加个@符号,length设为1,并将多余的约束删掉.
c.如果需要明确枚举关系则建立Data domain 域模型，将数据模型和逻辑模型关联
d.正向工程即可生成数据库语句。
|
