本文主要介绍了uml 交互视图,对了解UML建模有所帮助。
本文来自于www.ddvip.net,火龙果软件Alice编辑,推荐。



· 交互视图

交互视图描述了执行系统功能的各个角色之间相互传递消息的顺序关系。类元是对在系统内交互关系中起特定作用的一个对象的描述,这使它区别于同类的其他对象。交互视图显示了跨越多个对象的系统控制流程。交互视图可用两种图来表示:顺序图和协作图,它们各有不同的侧重点。

· 顺序图

顺序图表示了对象之间传送消息的时间顺序。每一个类元角色用一条生命线来表示—即用垂直线代表整个交互过程中对象的生命期。生命线之间的箭头连线代表消息。顺序图可以用来进行一个场景说明—即一个事务的历史过程。

顺序图的一个用途是用来表示用例中的行为顺序。当执行一个用例行为时,顺序图中的每条消息对应了一个类操作或状态机中引起转换的触发事件。

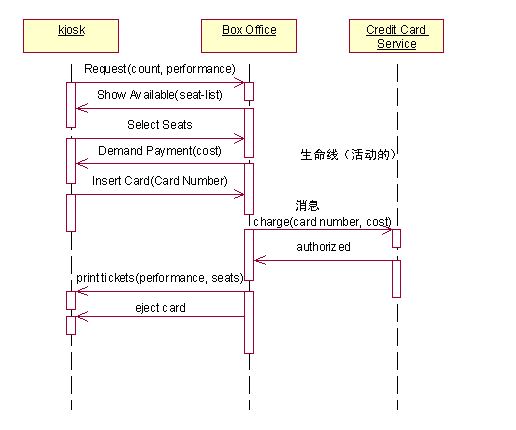

图 3 – 3 是描述购票这个用例的顺序图。顾客在公共电话亭与售票处通话触发了这个用例的执行。顺序图中付款这个用例包括售票处与公用电话亭和信用卡服务处的两个通信过程。这个顺序图用于系统开发初期,未包括完整的与用户之间的接口信息。例如,座位是怎样排列的;对各类座位的详细说明都还没有确定。尽管如此,交互过程中最基本的通信已经在这个用例的顺序图中表达出来了。

图 3–3 顺序图

· 协作图

协作图对在一次交互中有意义的对象和对象间的链建模。对象和关系只有在交互的才有意义。类元角色描述了一个对象,关联角色描述了协作关系中的一个链。协作图用几何排列来表示交互作用中的各角色(如图 3-4 )。附在类元角色上的箭头代表消息。消息的发生顺序用消息箭头处的编号来说明。

协作图的一个用途是表示一个类操作的实现。协作图可以说明类操作中用到的参数和局部变量以及操作中的永久链。当实现一个行为时,消息编号对应了程序中嵌套调用结构和信号传递过程。

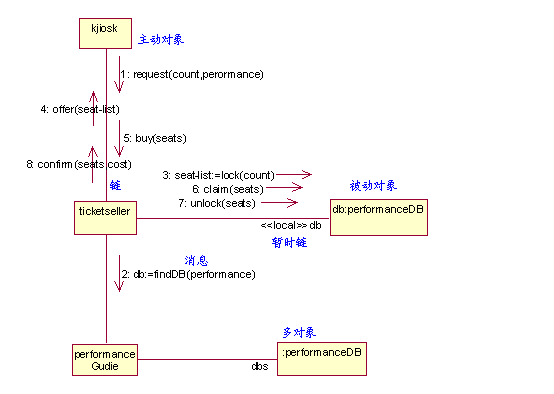

图 3 – 4 是开发过程后期订票交互的协作图。这个图表示了订票涉及的各个对象间的交互关系。请求从公用电话亭发出,要求从所有的演出中查找某次演出的资料。返回给 ticketseller 对象的指针 db 代表了与某次演出资料的局部暂时链接,这个链接在交互过程中保持,交互结束时丢弃。售票方准备了许多演出的票;顾客在各种价位做一次选择,锁定所选座位,售票员将顾客的选择返回给公用电话亭。当顾客在座位表中做出选择后,所选座位被声明,其余座位解锁。

顺序图和协作图都可以表示各对象间的交互关系,但它们的侧重点不同。顺序图用消息的几何排列关系来表达消息的时间顺序,各角色之间的相关关系是隐含的。协作图用各个角色的几何排列图形来表示角色之间的关系,并用消息来说明这些关系。在实际中可以根据需要选用这两种图。

图 3–4协作图
