什么是组件(Component)？

• 将某一个元素，视为 “整体(whole)” 时，观察该元素的外显行为与内在特征。
• 组件 = 接口 + 实现接口的类别(不一定是只有一个)。
• 组件的观点
  • 外部观点(黑箱式) – 凸显该组件所提供(provide)与所需求(required)的界面(interface)。
  • 内部观点(白箱式) – 组件内部结构(internal structure) “组成元素” 的关系。

组件与复合结构图(Composite Structure)图

• 将焦点关注在某一个组件(Component)
  • 组件外显的接口(interface)。
  • 组件内部组件(part)的连结关系。
  • 接口系由内部的那个组件所委托(delegate)实做的。
• UML 2.0 新增最有价值的新视图；也可以视为是早期 UML 类别图中对“黑色菱形”的合成关系的一种扩充、延伸、升级。

组件的内部结构描述

• 内部相互连结(interconnected)组件(part)的结构(Structure)。
• 系统执行期间(run-time)内部相互连结的个体(instances)结构。
• 例，一艘小型动力艇，内部系由一具引擎及一至四个推进器组成并履行小艇推进的功能。

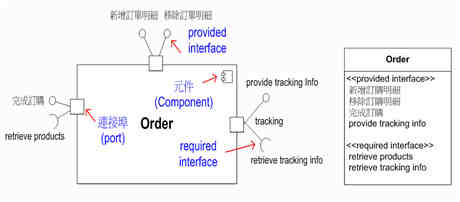

范例—利用两种不同的呈现方式展示 Order 组件与其接口

组件的 “提供” 与 “需求” 接口

• 组件所提供给 Client 端使用的接口称为 “可提供接口(provided interface)”；组件所要求的接口称为 “需求接口(required interface)”。
• 例，Order 组件提供(provided)给 Client 端(如 Customer) “新增/移除 订购细项”、”完成订购”、”提供订购追踪信息” 等接口；而需要(required) “Retrieve Products”、”Retrieve tracking info” 等界面。
• UML 2.0 ，圆球(ball)图示(icon)表提供接口；凹槽(socket)图标表需求接口。

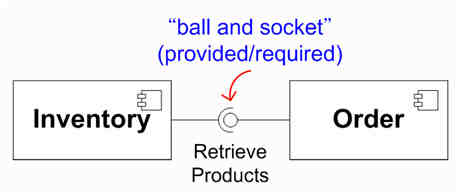

“Ball and Socket” 的说明

• 例，Order 接口需要“Retrieve Products”接口；而 Inventory 组件提供了“Provide Products”接口。两者构成了“ball and socket”关系。

连接端口–组件与外部环境的互动点(interaction point)

• 利用 “连接埠(port)” 可以将接口(包括需求与可提供接口)群组起来，成为一组逻辑的互动关系。
• 透过 port，组件可以提供服务给外部的环境；也可以向外部环境要求服务。
• 组件与其外部环境互动(interaction)的 “存取点(access point)”。

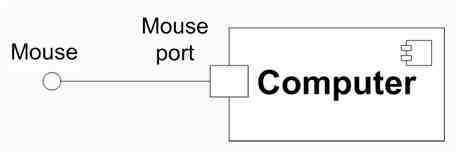

• 例，将 “Mouse” 视为是一个接口，透过 usb 接头，可以连至(plug-into) PC 所提供的 “USB 埠”，而可以操作使用鼠标。

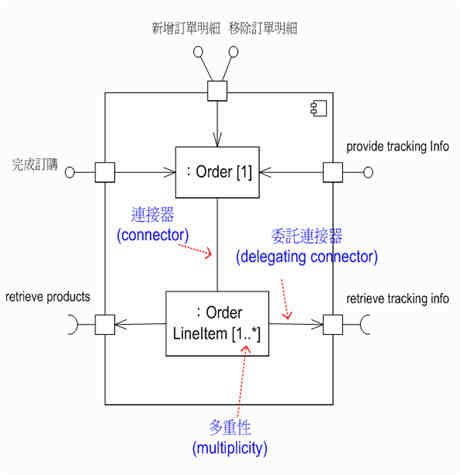

组件内部结构组成元素的说明

• 组件(part)提供或需要某个接口的实做，两者之间的联机关系，称为委托连接器(delegating connector)。
• 组件与组件之间的关连(association)，称为连接器(connector)。
• 利用多重性(multiplicity)，可以秀出某个组件会有多少个个体(instances)。
