概述

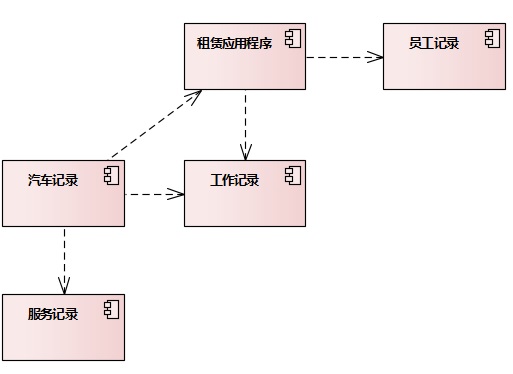

组件图(Component Diagram)描述了软件的各种组件和它们之间的依赖关系。组件图中通常包含3种元素：组件(Component)、接口(Interface)和依赖(Dependency)。每个组件实现一些接口，并使用另一些接口。

组件

组件是定义了良好接口的物理实现单元，是系统中可替换的物理部件。一般情况下，组件表示将类、接口等逻辑元素打包而形成的物理模块。一个组件包含它所实现的一个或多个逻辑类的相关信息，创建了一个从逻辑视图到组件视图的映射。

在UML中，组件用一个左侧带有两个突出小矩形的矩形来表示，如下图：

1、名称

组件的名称是一个字符串，位于组件图的内部。组件的名称有两种：简单名和路径名。通常，UML图中的组件只显示其名称，但是也可以用标记值或表示组件细节的附加栏加以修饰。

2、组件的种类

有3种类型的组件：配置组件(Deployment Component)、工作产品组件(Work product component)和执行组件(Execution Component)

(1)、配置组件是运行系统需要配置的组件，是形成可执行文件的基础。操作系统、Java虚拟机和数据库管理系统都属于配置组件。

(2)、工作产品组件包括模型、源代码和用于创建配置组件的数据文件，它们是配置组件的来源。工作产品组件包括UML图、Java类和JAR文件、动态链接库(dll)和数据库表等。

(3)、执行组件是在运行时创建的组件，是最终可运行的系统产生的允许结果。EJB、Servlets、HTML和XML文档、COM+和.Net组件以及CORBA组件都是执行组件的例子。

3、Rose中不同类型组件的图标表示

(1)、组件

Rose中的组件即一般意义上的组件。也可以用构造型来指定组件类型(如ActiveX、Applet、Application、DLL和Executable等)。如图所示

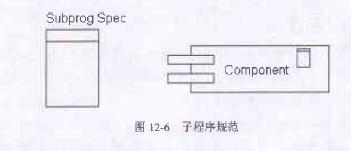

(2)、子程序规范

子程序规范(Subprogram Specification)通常是一组子程序集合名，子程序中不包括类定义。下图给出了两种表示子程序规范的图标：

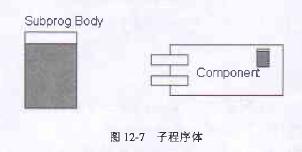

(3)、子程序体

下图给出了两种表示子程序体的图标：

(4)、主程序

主程序是包含程序根的文件。

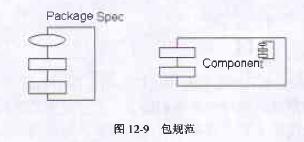

(5)、包规范

包是类的实现方法。包规范(Package Specification)是类的头文件，包含类中函数的原型信息。在C++中，包规范就是.h文件。

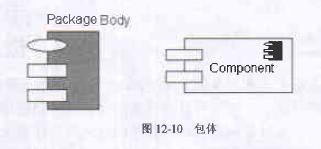

(6)、包体

包体(Package Body)包含类操作代码。在C++中，包体就是.cpp文件。

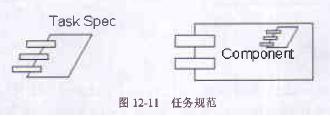

(7)、任务规范

任务表示具有独立控制线程的包。可执行文件通常表示为扩展名为.exe的任务规范。

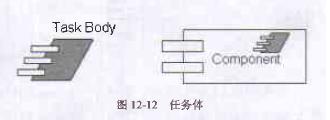

(8)、任务体

下图是两种表示任务体的图标。

(9)、数据库

数据库可能含有一个或几个结构。

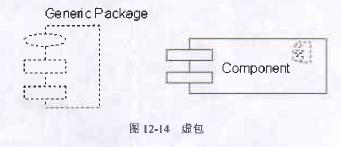

(10)、虚包

下图是两种表示虚包的图标。

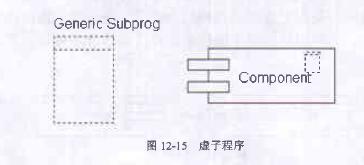

(11)、虚子程序

下图是两种表示虚子程序的图标。

接口

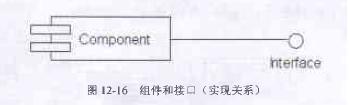

接口和组件之间的关系分为两种：实现关系(Realization)和依赖关系(Dependency)。接口和组件之间用实线连接表示实现关系，用虚线连接表示依赖关系。

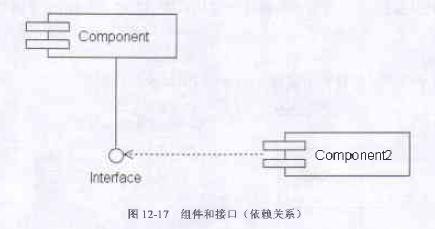

组件的接口分为两种：导入接口和导出接口。其中导入接口供访问操作的组件使用，导出接口由提供操作的组件提供。上图中，接口对于组件Component是导出接口，对于组件Component2来说是导入接口。

依赖关系

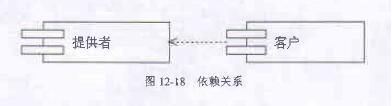

组件图用依赖关系表示各组件之间存在的关系类型。组件图中的依赖关系是由客户指向提供者的虚线箭头。客户组件依赖于提供者组件，提供者组件只在开发时存在，运行时则不存在。
