四色原型图进行业务建模的思考


2010-03-04 作者:Samter 来源:javaeye.com



一般的需求,我们利用用例图就可以表达清楚了,如果再复杂些,我们可能还得再配合序列图、状态图等加于说明。但是,在非常复杂的业务逻辑中,怎么样才能找出它们的联系?而且还能更好地拥抱OO(面向对象),OO的优点不是我们本文的话题。

这里笔者介绍一种很灵活很实用的分析方法--四色原型图,也叫彩色UML。

(图片引自JDON的BANQ大师之手)

四个元素的介绍:

moment-interval :

粉红色的时刻—时段:一个时刻或一个时段,您需要追踪它或做某事,通俗地说其实就是关键动词,就是服务,很容易在这里面抽象出事物逻辑类。

例如:计算、补偿、结算等。 mi-detail :通常,粉红色的时刻时段会有一些组成部分,称为mi-detail(时

刻时段明细),

role :

黄色的角色,角色不一定是人,这个很重要,可以理解为一些有行为的名词。

catalog-entry-like description :

蓝色的描述(类似产品的目录项),可以在这里找出

值对象,持久化的对象。

party, place or thing :

绿色的参与方—地点—物品,可以从这里找出模型、实体。

总体总结:“时刻时段”发生了,“事物”们扮演不同的“角色”参与进来“事物”变化的规

律和“描述”有关。

主要参考了BANQ的:http://www.jdon.com/mda/archetypes.html

和yananay的:http://www.javaeye.com/topic/399672#1055483

下面说一下最近学习后用到项目中的一个例子:


1、一开始最主要的其实是找出最基本的原型MI,即红色,这里的原型是住院补偿。

2、然后慢慢找出与之相关的一些东西,计算住院补偿是有一个公式的,围绕着公式可以抽象出一些元素、比如总费用。

3、再涉及到的“非基本用药费用”的时候又可以找出一个计算的MI,再围绕MI继续抽取,最终可以抽取出以上详细的流程,也很符合面向对象的思维。

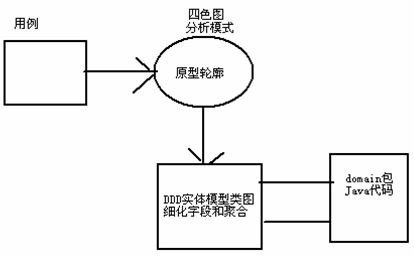

总结:类图可能大家会认为没能表达出状态和时序等时间上的概念,但是四色原型其实是蕴含着时间状态的,所以在设计分析复杂的业务的时候确实是一个好的工具,这里引用一下BANQ大师的另一个图:

我个人看法,四色原型也不是万能药,但是在分析复杂业务的时候他确实很直观,非常容易找出内在的一些需求,所以我个人认为在整个开发的过程中,四色原型用于复杂业务的分析非常有用。

个人写作的水平和能力有限,这里权当抛砖引玉,希望大家对我存在的不足批评指正,谢谢。

以下附上我的部分分析文档:

实体:

实体

描述

参合农民

新农合的主要参与者

病例清单

记录了患者治疗和用药的情况

医疗证

医疗证

家庭

参加新农合的家庭

功能详细说明:

功能序号

功能名称

子功能名称

功能描述

MED_REC_MI_2

住院补偿

参合患者基本信息

§前置条件:参合患者个人编号
§最终结果:查询参合患者个人信息、户信息、医疗证信息。

参合患者基本信息,根据参合患者的个人编号,获取其个人信息、户信息和医疗证信息。

1)获取“参合患者的个人”,根据“参合患者个人编号”读取“农民个人基本数据D401”数据表。

2)获取“户信息”,根据“参合患者个人编号”读取“家庭档案数据D301”。

3)获取“医疗证信息”,根据“参合患者个人编号”读取“农民缴费及家庭帐户管理部分D601”。

§

一般住院补偿

医院总医药费用
  • 前置条件:每一次住院费用清单
  • 最后结果:医院总医药费用
医院总医药费用,根据“病例价格清单”计算总医药费用。

1)读取病例价格清单信息。

2)计算未得到补偿的住院费用。

非基本用药费用



  • 前置条件:医院药品价目单,基本用药目录,用药比例。
  • 计算结果:非基本用药费用
非基本用药费用,就医药品价目单,基本用药目录和用药比例计算非基本用药费用。

1)读取病例价格清单信息,获取药品名称、用药数量、药品单价。

2)计算“总药费”,根据药品名称、用药数量和药品单价计算总药费。

3)计算“基本用药费用”,用病例清单的药名和“基本用药目录”进行对比,把匹配的药品费用相加。

4)计算“非基本用药费用”:
“总药费”减去“基本用药费用”。

5)返回“非基本用药费用”,

如果:“用药比例”状态关闭。
则,返回“非基本用药费用”。

如果:“用药比例”状态打开。
则,计算基本用药费用和总用药费用的比值,高于用药比例的,返回“非基本用药费用”。低于用药比例的,返回“总费用”(即全部不予报销,视“总药费”为“非基本用药费用”)。
