UML建模之部署图(Deployment Diagram)

2010-09-08 作者:灵动生活 来源:灵动生活的Blogs



一、部署图简介(Deployment Diagram Introduction)

部署图描述的是系统运行时的结构,展示了硬件的配置及其软件如何部署到网络结构中。一个系统模型只有一个部署图,部署图通常用来帮助理解分布式系统。

二、部署图元素(Deployment Diagram Elements)

1、结点(Node)

结点是存在与运行时的代表计算机资源的物理元素,可以是硬件也可以是运行其上的软件系统,比如64主机、Windows server 2008操作系统、防火墙等。结点用三维盒装表示,如下图:

2、结点实例(Node Instance)

结点实例名称格式如下

Node Instance : node

与结点的区别在于名称有下划线和结点类型前面有冒号,冒号前面可以有示例名称也可以没有示例名称,如下图

3、结点类型(Node Stereotypes)

结点类型有:«cdrom», «cd-rom», «computer», «disk array», «pc», «pc client», «pc server», «secure», «server», «storage», «unix server», «user pc»,并在结点的右上角用不同的图标表示,如下图

4、物件(Artifact)

物件是软件开发过程中的产物,包括过程模型(比如用例图、设计图等等)、源代码、可执行程序、设计文档、测试报告、需求原型、用户手册等等。物件表示如下,带有关键字?artifact?和文档图标

5、连接(Association)

结点之间的连线表示系统之间进行交互的通信路径,这个通信路径称为连接(Association),如下图所示,连接中有网络协议。

6、结点容器(Node as Container)

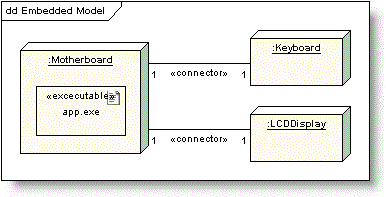

一个结点可以包括其他的结点,比如组件或者物件,则称此结点为结点容器(Node as Container)。如下图所示,结点(Node)包容了物件(Artifact)。

三、部署图项目示例(Deployment Diagram Example)

分析:

1、Web Server服务器

一台Web服务器预装4个操作系统及其之上的4个IIS,由于客户访问量大,3个用来部署B2C Web, 1个用来部署B2BB2E Web.

2、Web访问量分流设备

根据网站流量,自动定位客户访问流量小的服务器。

3、FTP Server And Session Server服务器

网站所有的图片都统一上传到FTP服务器上,同时B2CWeb下的Session统一转移到此服务器上。

4、DB Server服务器

数据库服务器

5、App Server服务器

定时执行排程(控制台程序)的服务器,用于與倉庫系統交互。

6、FrieWall防火墙

所有对服务器的操作通过防火墙过滤。

7、User Client

用户个人PC,预装有浏览器。

四、总结

本文介绍了部署图的概念及其一些设计元素,并配实例说明。部署图在描述较复杂系统的物理拓扑结构时很有用。
