| 其实前面的UML统一建模语言(一)所描述的都是UML1的内容，现在咱们聊一聊UML2。
UML2.x完全建立在UML1.x基础之上，大多数的UML1.x模型在UML2.x中都可用。但UML2.x在结构建模方面有一系列重大的改进，包括结构类、精确的接口和端口、拓展性、交互片断和操作符以及基于时间建模能力的增强。UML1.x从1997年发布的UML1.0到2003年3月发布1.5版本，而UML2.x由2004年发布2.0版本，至今最新的版本已是UML2.4。UML1.x是OMG规范，UML2.x目标是ISO规范。
UML 2
UML 2 定义了13种基本的图，它们被分成两大类:
一、 结构建模图
结构图定义了一个模型的静态架构。它们通常被用来对那些构成模型的‘要素'建模，诸如：类，对象，接口和物理组件。另外，它们也被用来对元素间关联和依赖关系进行建模。
1、包图（Package diagrams）用来将模型划分成不同的逻辑容器或“包”，并在更高层次上描述它们之间的交互关系。
2、类或结构图（Class or Structural diagrams）
用来定义模型的基本建立模块 : 类型、类和构成完整模型的一般素材。

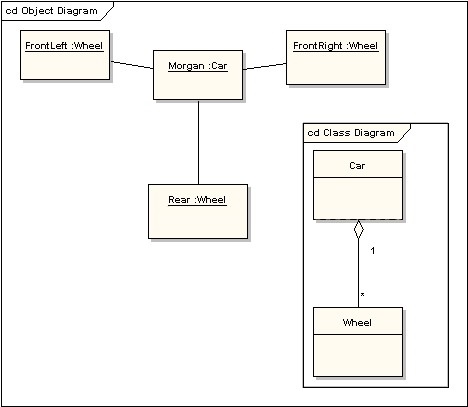

3、对象图（Object diagrams） 显示结构元素的实例间如何关联，以及在运行时如何使用。
4、复合结构图（Composite Structure diagrams）
提供了一种对元素结构进行分层的方法，并着重体现了元素内部的细节，结构和关系。

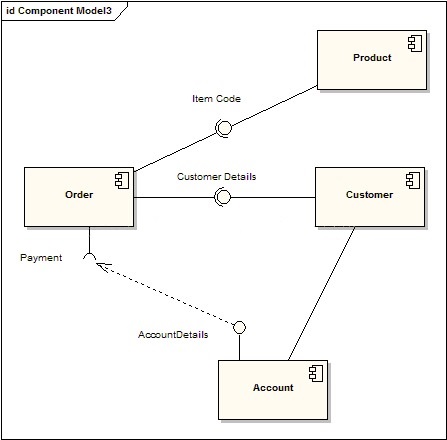

5、组件图（Component diagrams） 被用来构造更高层次或更复杂的结构，通常由一个或多个类构成，并提供一个定义明确的接口。
6、部署图（Deployment diagrams） 显示现实环境中重要物件的物理配置。
二、 行为建模图
行为图用来记录在一个模型内部，随时间的变化，模型执行的交互变化和瞬间的状态；并跟踪系统在真实环境下如何表现，以及观察系统对一个操作或事件的反应，以及它的结果。

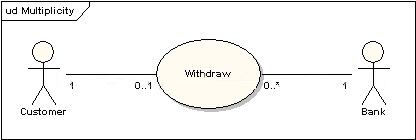

7、用例图（Use Case diagrams） 用来对用户/系统的交互关系建模。
用脚本和情形的形式来定义行为，要求和约束。

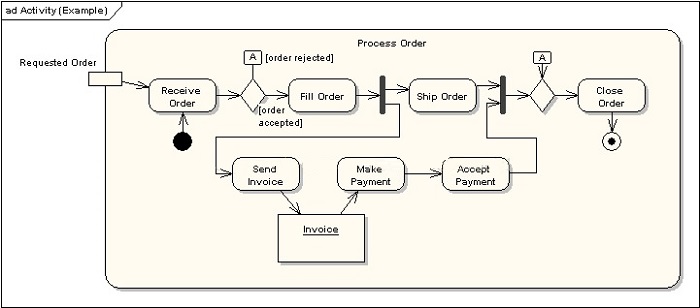

8、活动图（Activity diagrams） 广泛使用于定义基本程序流程和在一般化过程中，记录判断点和动作。

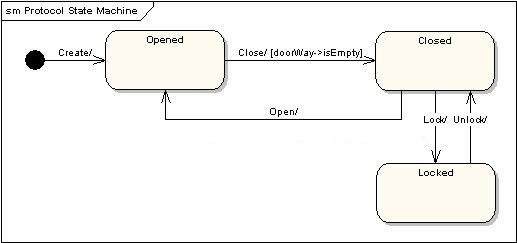

9、状态机图（State Machine diagrams） 对于了解模型执行时的瞬时状态，即模型的运行状态是重要的。

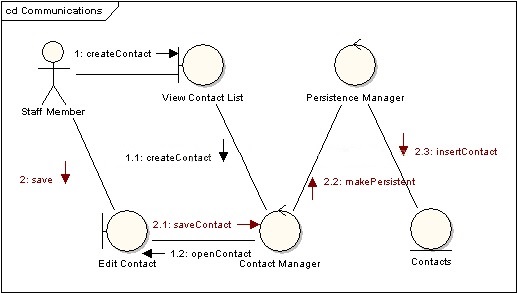

10、通信图（Communication diagrams） 显示协作实例中，对象间实时消息和通信的网络结构与顺序。

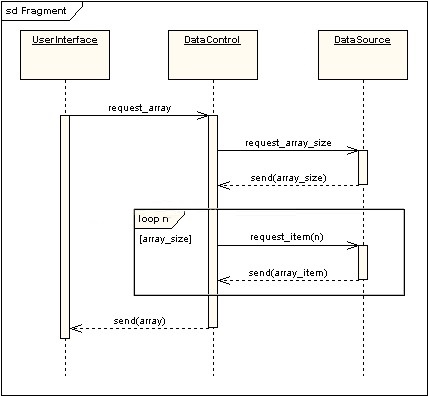

11、顺序图（Sequence diagrams） 与通信图联系紧密，并在垂直时间线上显示对象间消息传递的顺序。

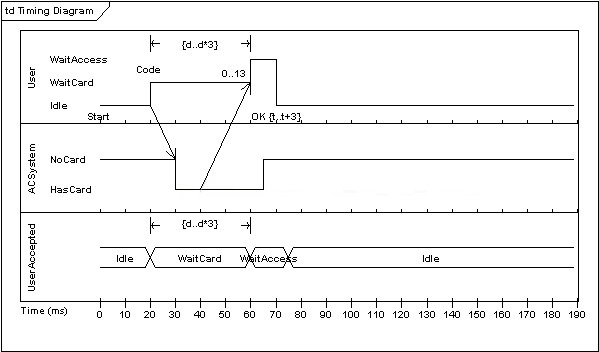

12、时间图（Timing diagrams） 融合顺序图和状态图，以提供观察对象随时间变化的状态和改变这个状态的消息。

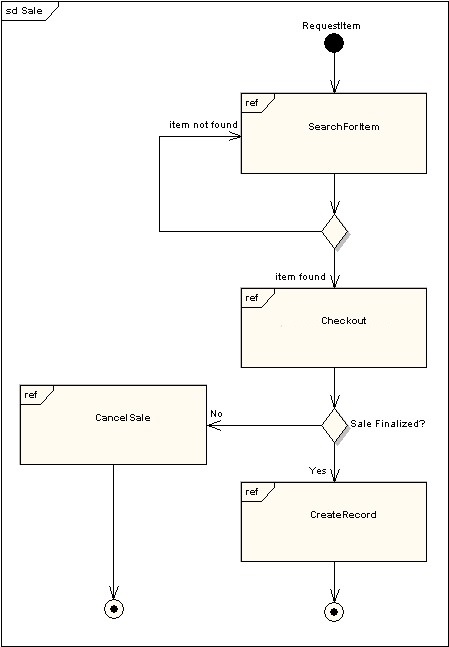

13、交互概览图（Interaction Overview diagrams）
融合活动图和顺序图，使交互部分容易与判断点和流程结合。
EnterpriseArchitect
Enterprise Architect是一个为设计和建造软件系统，业务流程建模，以及为更广义建模目的可视化平台；是基于最新的UML
2.x规范，UML定义了一个可视化的语言，是用来建模一个特定的领域或系统（无论是计划中的，还是现有的）；是一个不断发展的工具，包括了开发周期的所有方面，从最初的设计阶段，到部署，维护，测试和变更控制，提供了全程追溯。

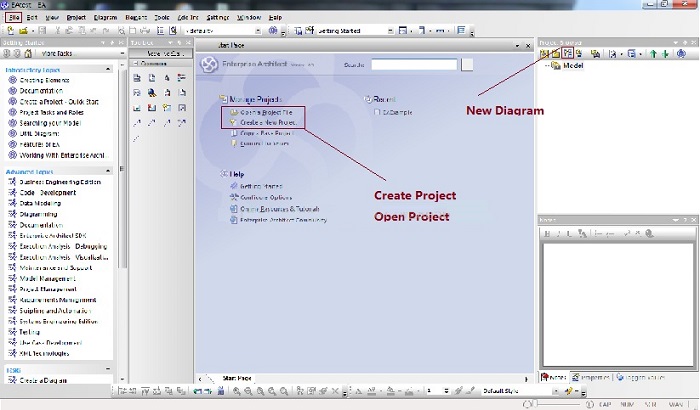

EA的样子如下：

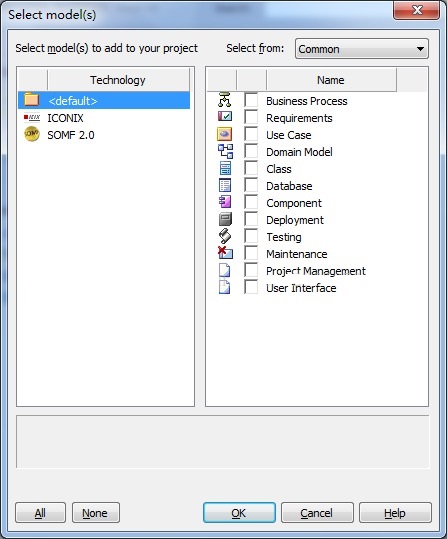

点击File或者CreateProject，可以创建一个project，此时弹出一个wizard
manager提示框如下图。其实这是一个添加包的选择框，每个选项对应一个已经提前创建了相应UML图的包，即点击OK后会创建以选项为名的包。上图是我选择了cancel的结果。
点击New Diagram按钮左边的New a package按钮，会弹出如下框：
如上编辑后点OK，会在Model下创建MyPackage包，如下：
在那个MyPackage上右击会有一个“Add a New Model
using Wizard ...”，点击它也会弹出Wizard Manager框。如果点击MyPackage选中它，再点击New

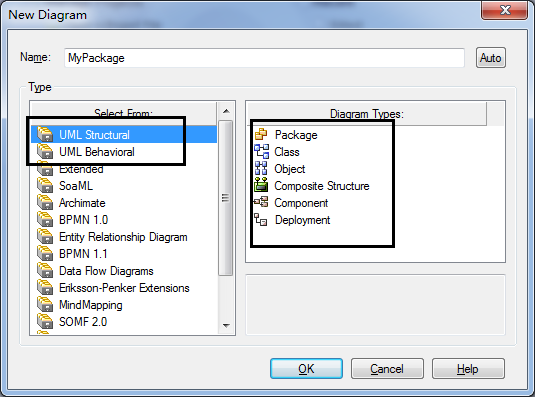

Diagram按钮就会弹出如下选择框（额滴神，要的就是它）：
上图中被圈的就是上一模块中说的UML两类13种图。所以EA是基于UML2又不拘束于此。
最后必须要说的就是下图，点击UML Tutorial会打开UML最新版本的教程，不过是全英文的。如果想看中文的请看这。
|
