UML 序列图详解

   次浏览
 2019-9-23
编辑推荐:
文章主要讲解了用例的概念、什么是用例图、用例图的基本符号与元素、画法与步骤等。
本文来自csdn,由火龙果软件Linda编辑、推荐。

1、简答题

用例的概念

用例(英语:use case),或译使用案例、用况,是软件工程或系统工程中对系统如何反应外界请求的描述,是一种通过用户的使用场景来获取需求的技术。每个用例提供了一个或多个场景,该场景说明了系统是如何和最终用户或其它系统互动,也就是谁可以用系统做什么,从而获得一个明确的业务目标。

用例和场景的关系?什么是主场景或 happy path?

场景是用户与系统之间的交互行为,是用例的实例;用例是相关的成功或失败的场景集合。

主场景(happy path)是实现用户目标的最简单,最直接的场景,是一个没有异常或错误条件的默认场景。

用例有哪些形式?

三种形式:

Brief(high level):简介型,简洁的一段式概要,通常用于主成功场景。

Casual:非正式型,非正式的段落格式,用几个段落覆盖不同场景。

Fully:完整型,详细编写所有步骤及各种变化,同时具有补充部分,如前置条件和成功保证。

对于复杂业务,为什么编制完整用例非常难?

复杂业务的应用场景十分复杂,用户使用的情况很多,在前期的考虑中,很难不遗漏一些业务条件和需求。同时,复杂用例的可读性也较差。因此编制完整用例非常困难。

什么是用例图?

用例图是指由参与者(Actor)、用例(Use Case),边界以及它们之间的关系构成的用于描述系统功能的视图,也是外部用户所能观察到的系统功能的模型图。

用例图的基本符号与元素?

参与者(Actor):表示系统中的用户,即与系统交互的对象

用例(Use Case):用户与系统的交互行为,可以理解为用户可以使用系统做的事情

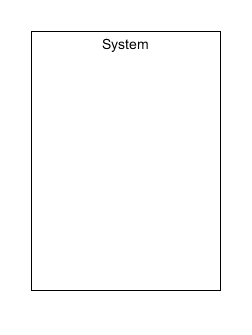

系统边界(system):用来表示正在建模系统的边界

包含关系(include):被指向用例为指向用例的行为之一

拓展关系(extend):被指向用例为指向用例的拓展功能

泛化关系(generalization):被指向用例为指向用例的特例之一

关联关系(association):表示参与者与用例之间的关联关系

用例图的画法与步骤

绘制系统边界

确定参与者

确定参与者之间的关系

识别用例

确认用例间关系

确认用例与参与者的关系

确定外部接口

用例图给利益相关人与开发者的价值有哪些?

用例图列举出了各种用例,使得用户可以清晰地了解到该系统的各个功能单元。

用例图便于用户理解系统,从而从用户处获取需求。

用例图可以在整个开发过程的工作流中起到指导作用。

用例图可以作为开发者的蓝图,使开发者对系统的架构有更清晰的概念。

2、建模练习题(用例模型)

选择2-3个你熟悉的类似业务的在线服务系统(或移动 APP),如定旅馆(携程、去哪儿等)、定电影票、背单词APP等,分别绘制它们用例图。并满足以下要求:

请使用用户的视角,描述用户目标或系统提供的服务

粒度达到子用例级别,并用 include 和 exclude 关联它们

请用色彩标注出你认为创新(区别于竞争对手的)用例或子用例

尽可能识别外部系统和服务

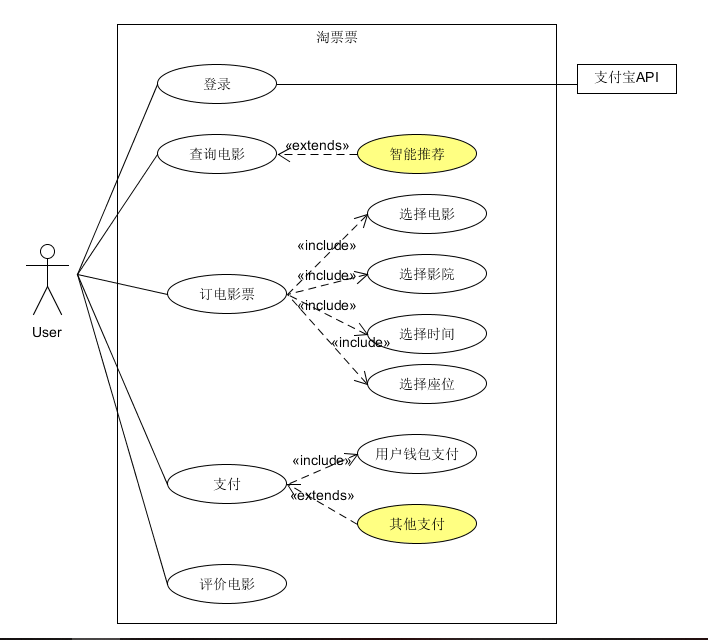

淘票票

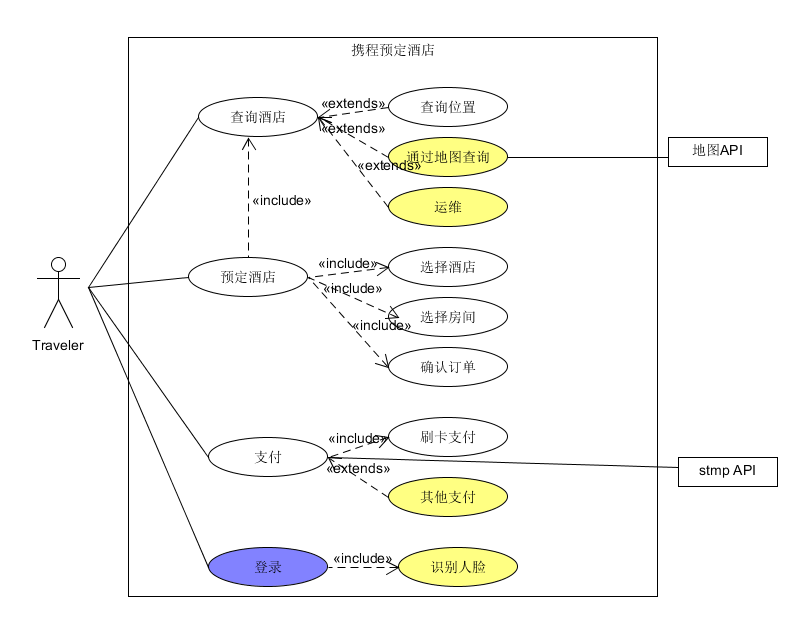

携程

然后,回答下列问题:

为什么相似系统的用例图是相似的?

因为相似系统的参与者、用例、相互关系都是相似的,业务流程也是相似的,所以用例图也是相似的。

如果是定旅馆业务,请对比 Asg_RH 用例图,简述如何利用不同时代、不同地区产品的用例图,展现、突出创新业务和技术

根据地图定位和酒店评价等条件,智能推荐酒店

如何利用用例图定位创新思路(业务创新、或技术创新、或商业模式创新)在系统中的作用

创新思路使用醒目的颜色标注。

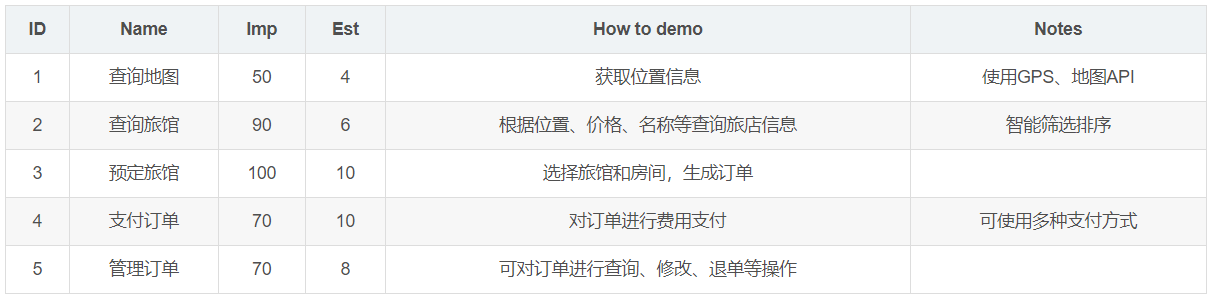

请使用 SCRUM 方法,选择一个用例图,编制某定旅馆开发的需求(backlog)开发计划表

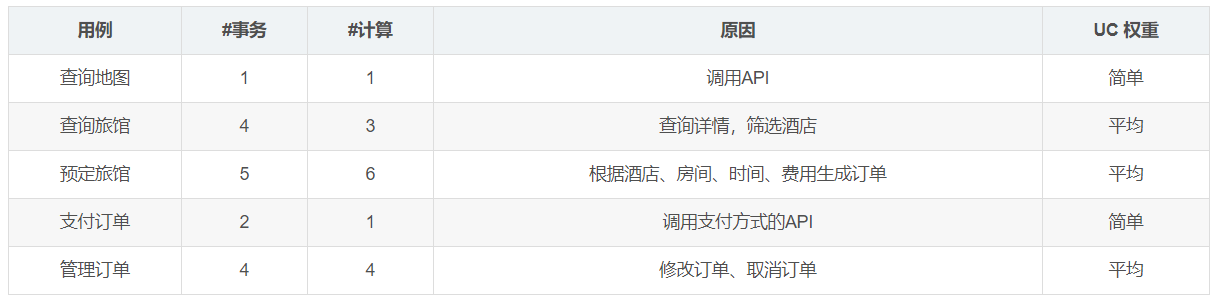

根据任务4,参考 使用用例点估算软件成本,给出项目用例点的估算
