　　ClearCase 是业界非常优秀的软件版本控制工具和软件资源配置管理工具，目前在软件开发项目中应用较为广泛；ClearQuest则是软件变更管理和缺陷跟踪工具。在实际的软件产品开发过程中，两者的结合使用，会极大地提高开发效率，保证产品质量。本文详细介绍了ClearCase与ClearQuest的两种集成方式之一：UCM ClearCase与ClearQuest的集成。
引言

　　ClearCase 是业界非常优秀的软件版本控制工具和软件资源配置管理工具，在实际的软件开发过程中，采用ClearCase进行版本控制能够实现真正意义的并行开发，提高开发效率。ClearCase具有两种应用的方式：Base ClearCase 以及 UCM ClearCase。这两种方式拥有着各自不同的概念、功能和应用范围：由于Base ClearCase 的概念相对简单，功能也比较单一，因而它易于掌握，适用于小型软件项目的开发过程中；而UCM ClearCase涉及的概念比较多，逻辑也相对复杂，它提供了更加丰富和完善的功能，因而较多的应用于大型软件系统的开发过程中。

　　ClearQuest作为软件变更管理和缺陷跟踪工具，在实际开发中，对于保障软件产品的质量，协调各开发团队之间的合作起到了相当重要的作用。ClearQuest是高度可配置的，可适应几乎所有的自动化流程设计，同时支持用户定义、工作流支持（可定制的状态机）、字段、表单和电子邮件通知等。

一、 ClearCase 与ClearQuest的集成

　　所谓ClearCase和ClearQuest的集成，就是指将ClearQuest中的变更请求(Change Request)关联到ClearCase中某元素（element）的某一版本(Version)上。一个变更请求可以被关联到一个或多个版本上，这些版本被称为变更请求的变更集（Change Set）。一个版本可以被关联到一个或多个变更请求，这些变更请求被称作版本的请求集（Request Set）。由于ClearCase的应用分为两种方式：Base 和 UCM，因而，ClearCase 与 ClearQuest的集成也具有两种方式：Base ClearCase 与 ClearQuest的集成以及UCM ClearCase 与 ClearQuest的集成。本文主要介绍的是UCM ClearCase 与 ClearQuest 的集成方式。

二、 UCM ClearCase 与 ClearQuest 集成的应用过程介绍

　　工程（Project）是UCM ClearCase的一个重要概念，要实现UCM ClearCase与ClearQuest的集成，首先必须在ClearCase UCM的环境里创建一个CQ Enabled Project，即一个激活了ClearQuest相应功能的工程（Project）。

　　下面将详细阐述UCM ClearCase 与 ClearQuest 集成环境的搭建，以及具体的集成的应用过程。

　　1. 环境搭建

　　1) ClearCase 方面，首先要创建一个Project VOB和 Component VOB，并且将新创建的Component VOB成为Project VOB的一个Component。

Windows 环境下：

创建Project VOB：选择Programs > IBM Rational > Rational ClearCase > Administration > Create VOB，输入VOB名称：pvob；选择"Create as a UCM project VOB"选项，表示要创建的是一个Project VOB；在选择administrator vob一项里，选择none。其他采用默认值，在确认页上单击"继续" ，完成Project VOB的创建过程。
创建Component VOB：选择Programs > IBM Rational > Rational ClearCase > Administration > Create VOB，输入VOB名称：cvob；选择"contain UCM objects"，表示要创建的是一个Component VOB；在选择administrator vob一项里，选择刚刚创建的pvob，建立这两个VOB之间的关系。其他采用默认值，最后在确认页上单击"继续"，完成Component VOB的创建工作。

使cvob成为pvob的一个Component：从开始菜单里选择 Programs -> IBM Rational -> Rational ClearCase -> Project Explorer，选中pvob，从菜单中选择Tools ' Import ' VOB as Component，在弹出的选择页面中从左面的备选框中选择cvob，加入到右面的已选框，最后单击"import"。

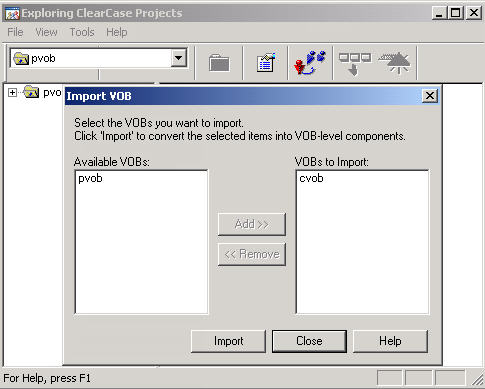

图1 Import VOB

Unix环境下，可以使用命令行完成以上过程：
- 创建Project VOB： > cleartool mkvob -nc -ucmproject -tag /var/tmp/pvob /var/tmp/pvob.vbs
- 创建 Component VOB： > cleartool mkvob -nc -tag /var/tmp/cvob /var/tmp/cvob.vbs
- 创建Project VOB的component： > cleartool mkcomp -nc -root /var/tmp/cvob comp_1
2) 在ClearQuest方面，需要做的准备工作有：
- 在选定的数据库关系系统上，创建schema 数据库和user 数据库；
- 如果是在Windows环境下应用UCM ClearCase 与 ClearQuest的集成，只需利用Windows 环境下的ClearQuest Maintenance Tool创建repository schema。
创建Sample DB时，Schema 的类型需要选择 UCM 类型�

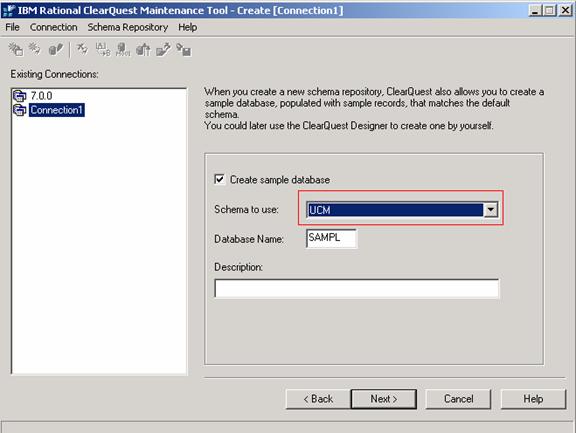

图2 选择UCM 的 Schema 类型
如果是在Unix环境下应用UCM ClearCase与ClearQuest的集成，需要另外准备一台装有ClearQuest Maintenance tool的机器，帮助建立repository schema，然后再在Unix机器上创建相应的connection 。这是因为，目前ClearQuest产品在Unix平台上还没有提供图形界面的Maintenance tool。
2. 创建CQ Enabled Project

下面主要以Windows环境为例，介绍CQ Enabled Project的创建过程。两种方式创建一个CQ Enabled Project：

创建Project 的过程中，指定该Project是CQ Enabled 从开始菜单里选择 Programs -> IBM Rational -> Rational ClearCase -> Project Explorer，选中pvob，从菜单里选择File ' New ' Project，为Project 设定一个名称，下一步；是否以一个已知的baseline为起点来创建这个Project，选择"否"，下一步；加入Component的baseline，点击add，选择initial baseline；选中cvob前方的复选框，使得这个VOB可以被修改，即在将来的操作中可以在这个VOB里加入元素，或者对元素进行修改；选择"yes"，使得所创建的Project 是可以和ClearQuest相关联的。这时，connection的下拉列表中会显示出之前在ClearQuest 端已经创建好的Connection的名称，从下拉列表里选中这个Connection，则User Database项会自动显示出与这个Connection 所对应的Sample DB的名称。如果是初次登陆ClearQuest数据库，会出现一个登陆窗口，这里假设使用QE帐户登陆，也就意味着在接下来的操作中，只有分配给QE帐户的ClearQuest记录才能被关联。在确认页中选择"continue"，一个CQ Enabled的Project：myproject 创建成功。

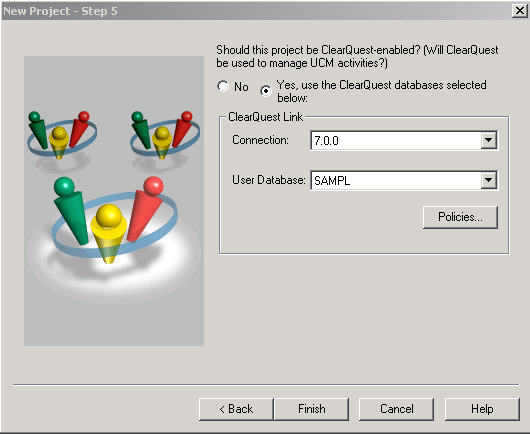

图3 创建CQ Enabled 工程
Project创建完成之后，修改Project的属性，指定其CQ Enabled。在Project Explorer中，选中刚刚创建的Project，右键，选择属性（properties），在打开的属性页中选择"ClearQuest"页。此时"Project is CQ enabled"复选框应该是出于未被选中状态。选中复选框，从下来列表中选择已经在ClearQuest建好的Connection 和Sample DB。"确定"，完成操作。

图4 在工程属性中指定工程为CQ Enabled

3. Join project：创建集成流，开发流，集成试图，开发视图。在开发视图环境下创建新的文件，或者对文件进行检出检入操作打开ClearCase Explorer，选择开发视图，在cvob的根目录里创建一个新的文件，选择"Add to source control"，将这个文件加入源控制。在"Add to source control"的界面上，需要选择一个与这个文件的版本相关联的活动（activity）。

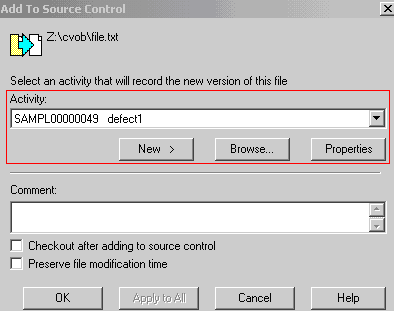

图5 为元素新版本指定活动（activity）

在设定相关联的activity的时候，有三种方式：选择"New"，新创建一个ClearQuest的记录类型（defect 或者BaseCMActivity两种类型可供选择）；或者在下拉列表中选择一个已有的defect与之关联；或者使用"browse"查询一个满足一定条件的记录。

下面分别详细介绍这几种方式：

新建方式

选择"New"，默认情况下，可以选择新建两种类型的activity ：defect和BaseCMActivity。单击"New"，可以看到这两种记录类型，如图所示：

图6 可选的记录类型

是否可以创建这两种类型的记录，或者只能创建哪一种是可以自由设定的。方法是：在Project Explorer 里，右键选中pvob，在右键菜单中选中"policies"策略。如果"Do not allow submitting of records from ClearCase client"选项是被选中状态，就意味着不允许在ClearCase端创建ClearQuest的记录，在将文件加入源控制、对元素检入、检出操作时，关联activity的界面中也不会出现"New"这个操作按钮；相反的，如果"Do not allow submitting of records from ClearCase client"选项是不被选中的状态，就意味着用户可以在ClearCase 端创建ClearQuest的记录，但是，在"Allowed record types"中限定了允许创建的记录类型，如果选中了"defect"，说明可以新创建defect类型的记录，在ClearCase里点击"New"时，在弹出的选择页里相应的也只能看到"defect"这一类型。对于BaseCMActivity也是同样的。默认的情况下，这两种类型都是被选中的。

图7 设定可以在ClearCase端提交的类型

这里假设单击了"New" 之后，选择的是defect，则会调用ClearQuest的新建defect的窗口：

输入必要的信息后保存，新建的defect的headline就会出现在activity对应的下拉列表选择框内，可以默认的选择这个新建的defect，完成相应的ClearCase的操作。如果使用QE用户登陆到ClearQuest的客户端，运行关于defect的查询，则会查询到刚刚创建的defect，并且此时这个defect是处于opened状态的。

图9 Defect处于Opened 状态

选择已有的defect
如果事先在ClearQuest客户端中已经创建了一些记录，那在activity的下拉列表中就会自动列出来这些记录。不过，哪些纪录会列在列表里也是有一定的限制条件的：

1) 这些defect的所有人（owner）必须和ClearCase中作集成时登陆ClearQuest所使用的用户帐户是一致的，也就是说只有那些分配给这个用户处理的defect才能在备选的活动列表里出现。

2) 只有处于Assigned、 Opened状态的defect才会被列到activity的备用下拉列表中，而处于submitted状态和resolved以及closed状态的defect则不会出现在备选下拉列表中。

"Browse"方式

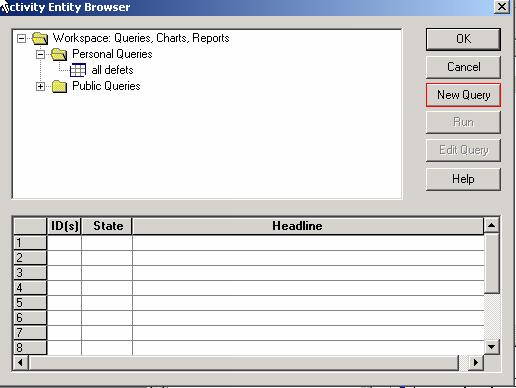

选择"Browse"按钮，弹出"Activity Entity Browser"窗口。可以在这个窗口中选择"New Query"建立一个新的Query，设定查询条件，选择满足需要的记录。设定好查询结果要显示的字段以及查询条件后，可以将这个查询保存（保存后的查询也可以直接在ClearQuest客户端中被使用）。新创建的查询会列在"Activity Entity Browser"的窗口中，选中这个查询，或者选择其他已经在ClearQuest中创建的查询，点击"运行"（run）按钮，在查询结果中选择正确的记录，作为与ClearCase中的文件版本相关联的活动（activity）。

图 10 查询相关记录

4. Deliver操作

Deliver操作开始后，ClearCase中会自动生成一个对应的Activity，这个Activity的名称中包含"deliver"的字样，以及执行Deliver操作的时间。对应这个Activity，会自动建立一个ClearQuest的"UCMUtilityActivity"类型的记录，这个记录的状态随着Deliver状态的改变而改变。

Deliver操作进行到最后，不确认结束Deliver的操作

在Project Explorer中，右键选中开发流，选择"Deliver from Stream> to Default"，开启Deliver的操作，采用默认的设置，在最后的确认页中选择"Close"。

图11 是否完成Deliver操作

用QE用户登陆ClearQuest的客户端（建Project指定CQ Enable时，假设使用QE帐户登陆到ClearQuest数据库）。新建一个查询，查询对象是UCMUtilityActivity类型的记录，运行查询，在查询结果中找出headline是ClearCase中deliver activity名称的记录，查看目前这个记录的状态应该是"Active"。

取消Deliver操作

如果之前没有确认结束（在Deliver的最后提示页中选择Close）Deliver操作，重新开启"Deliver from Stream > to Default"之后，会出现让用户选择"继续"还是"取消"的询问界面，这里选择"Undo the Delivery"。 Deliver的操作被取消后， ClearQuest中对应的UCMUtilityActivity类型的记录也不复存在了。

Deliver操作进行到最后，确认结束Deliver的操作

重新开启Deliver操作，并且在最后的确认页中选中"Complete"，在ClearQuest客户端，登陆到数据库，运行上面创建的查询，看到以ClearCase的activity名作为headline的记录出现在查询结果列表中，并且此时的状态改为："Complete"。

图12 UCMUtilityActivity 的记录状态改为Complete

5. Rebase操作

同样地，对于Rebase操作，也会自动生成一个ClearCase的Activity，名称中包含"rebase"字样以及执行Rebase的时间。在ClearQuest中也会自动创建一个"UCMUtilityActivity"类型的记录。随着Rebase操作进行到不同的程度，记录的状态也随之改变，三种不同的状态和Deliver的情况相同，这里不作过多赘述。

6. 在ClearQuest界面执行ClearCase的一些操作

实现了UCM ClearCase与ClearQuest的集成之后，不仅可以在ClearCase端执行例如新建一个defect 等ClearQuest的操作，同时，也可以在ClearQuest端执行例如检入、查看历史信息等ClearCase的操作。

从以上的介绍中可以了解到，在ClearCase Explorer中，当对一个文件进行加入源控制、检入、检出操作时，会使活动（activity）指向ClearQuest的某一个记录。其实，这种关联建立之后，也把这个文件加入到了ClearQuest所对应的记录的变化集（change set）当中。

在ClearQuest中通过查询得到和ClearCase中某个文件版本相关联的记录（defect或者其它类型的记录），打开他的变化集（change set），会看到与之相关联的文件及其版本。右键点击这个文件，在弹出的菜单中可以进行ClearCase的一些相关操作。如图所示：

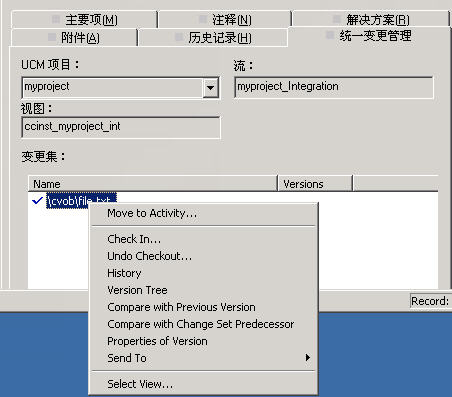

图13 可以在ClearQuest中进行的ClearCase的操作

7. 如何取消Project 的CQ Enabled的特性。

如果一个Project 此时是CQ Enabled的，在Project Explorer中，选中这个工程（Project），右键，选择属性（properties），在打开的属性页中选择"ClearQuest"页。此时"Project is CQ enabled"复选框应该是被选中的状态。想要取消这个工程（Project）的CQ Enabled 特性，只要去掉复选框的选中状态即可。"确定"之后，系统会提示取消的操作会涉及到多少个ClearQuest的记录。

三、总结

本文首先简要介绍了IBM 的软件版本控制和配置管理工具ClearCase以及缺陷跟踪管理工具ClearQuest，并论述了ClearCase 与 ClearQuest集成的真正含义。ClearCase 与 ClearQuest的集成主要分成两种方式：Base ClearCase 与 ClearQuest的集成以及UCM ClearCase 与 ClearQuest的集成。本文以UCM ClearCase 与 ClearQuest的集成为主，详细阐述了集成应用的一般操作过程。希望通过阅读本文，能为从事相关工作的开发人员提供实际的使用指导。

参考资料

Software Configuration Management -A Clear Case for IBM Rational- UCM ClearCase and ClearQuest.

ClearCase product manual: UCM development guide

ClearCase product manual: UCM project introduction

Multiple DBset application for UCM ClearCase ClearQuest integration

使用IBM Rational ClearCase和IBM Rational ClearQuest进行良好的电子记录管理
