本文力图通过搭建一个实验环境来模拟ClearCase真实用户的开发环境，使得读者对于在多平台，跨平台的异构环境中有效的运行和使用ClearCase有一个初步的了解。

前言

本文力图通过搭建一个实验环境来模拟ClearCase真实用户的开发环境，使得读者对于在多平台，跨平台的异构环境中有效的运行和使用 ClearCase有一个初步的了解。对于大型的软件开发项目，由于源代码庞大，开发人员众多，为了分散ClearCase运行负载，提高运行效率，一般来说推荐将ClearCase架构中的服务器，例如Vob Server, View Server，Registry Server分布到各个不同的主机/服务器上安装。用户可能希望将Vob Server安装到一个性能较高的Unix/Linux的系统下，将Registry Server安装到windows机器上，而用户通常使用windows的ClearCase客户端来做开发，这样就涉及到了Windows/Unix （Linux）系统之间的互操作（interop）问题。本文将通过对实验的描述来一步一步介绍其中涉及到的步骤，问题，注意事项等。

回页首

名词解释

Interoperation: 通过对Rational ClearCase的设置，使得网络上的Rational ClearCase资源可以在unix（linux）和windows机器上都可以访问。

介绍

这次的实验有以下四个目的:

1． 实现分布式安装和配置ClearCase架构中的Server，并让他们能够协同工作。在设计的实验中，一共设置了4台机器作为Server，另一台作为客户端。

2． 尝试从windows端访问linux上的Vob资源。

3． 尝试在这种分布式，跨平台架构中使用UCM进行开发。

本文将通过以下各个章节来呈现搭建ClearCase分布式环境的步骤：

* ClearCase架构设计
* ClearCase用户环境准备
* 在Linux上安装SAMBA
* ClearCase安装顺序
* ClearCase的安装
* 用户信任交验
* 在Linux机器上面创建Vob
* 从windows端导入Linux的vob tag
* 在windows上面创建和配置Project
* 在windows的Client端使用ClearCase进行开发
* Tips

回页首

ClearCase架构设计

在设计的实验中，一共设置了4台机器作为Server，另一台作为客户端。通过虚机，搭建以下的环境：

1． License Server: windows

2． Registry Server: windows

Unix/Windows的ClearCase主机可以使用同一registry server。 Registry Server可以是windows或者unix任何一种系统，在这个是实验中，我们使用的是基于windows的registry server。虽然可以使用统一的registry server，但是必须强调的是在跨平台的操作中，必须要建立至少两个region。ClearCase要求Unix的机器和windows的机器必须分别划分到不同region中。在这个实验中，创建的两个region分别是ccwin和ccunix，所有的windows机器都属于ccwin的 region，linux机器属于ccunix的region。可以在Registry server上使用下面的命令创建region：

3． Vob Server: redhat Linux 9.0

4． View Server: windows

5． Client host: windows

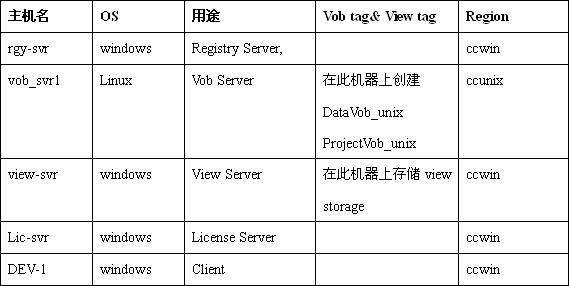

为了描述方面，先对每台机器进行描述，包括机器名，用途, 每台机器所属region信息:

可以通过下面的图来更好的理解实验的环境：

回页首

ClearCase用户环境准备

首先要配置windows Domain，该服务器主要用来作为windows环境中的用户管理。所有的ClearCase中windows服务器和Clent端都要是这个Domain中的成员。也就是说ClearCase是可以信任domain中包含的用户账号的。

为了减少账号管理所带来的工作量，可以为一些特别的功能创建基于角色的账号，比如"vobadm"（管理vob的admin）, "relmgr"（管理release area的admin）, "projmgr"(管理project 的admin)等。对于每日都需要进行的操作，比如checkout, checkin，就需要创建developer的账号。使用Developer的账号在对某一个element的操作的时候，user id和group信息都会记录下来，但是对于访问某些ClearCase Object，这些developer的账号是有限制的，在这种情况下，使用trigger和lock就可以扩展访问ClearCase Object的保护机制。

Windows的ClearCase的账户管理可以使用windows domain，那么unix上面的ClearCase的账户管理呢？ 尤其是涉及到了windows和unix并行存在的ClearCase的环境，账号管理就更加重要。

当以某一用户id登陆到安装了ClearCase的系统主机上以后，这个id就已经决定了某种信任，这种信任是可以控制用户对于Vob和View中的artifacts的访问控制权限。简单地说，就是以什么样的用户登陆系统，就具备了已经赋予了该用户的所有访问控制权限。在Vob和View中的 artifacts已经记录了用户和对应的一个或者几个组的信息，artifact用这些已经储存好的用户和组的信息和要对artifacts操作的用户和组信息进行比较，如果能够匹配的话，就可以修改这些artifacts，否则就是没有权限。对于从windows访问unix上的vob这种互操作的 ClearCase环境，最重要关键的一点是：Unix和windows系统上要具有相同的用户和组。Winodws的域用户名称必须要和Unix上 ClearCase的用户名称匹配，Windows的域用户所属的primary组（通过CLEARCASE_PRIMARY_GROUP用户环境变量设定）必须要和Unix上ClearCase用户的主组匹配。

在windows上用户和组的名字是case-insensitive，然而在unix上就是case-sensitive。所以如果是互操作的环境，unix和windows上面的unix和windows上面的用户和组不但要名字相同，大小写也要相同。但是ClearCase在互操作的平台下密码是可以不同的，也就是说在Windows的域中，用户账号和组的账号具有一套密码，而在unix上面可以自行定义令一套密码。

在windows上运行albd_server服务进程的用户账号是一个特殊的windows域用户的账号，这个账号缺省就是 clearcase_albd。在互操作的环境中，如果从windows的dynamic view中访问unix上的vob，就要在unix的用户定义的时候考虑到：unix上必须存在一个用户能够映射这个运行windows上 albd_server服务进程的用户。在windows上运行albd_server的用户映射到unix上后成为了另一个user，这个user要能够访问unix上的Vob。

Unix在创建这个可以映射window上运行albd_server的用户账号的时候，要考虑以下几点。

在这次实验中，用户的设定如下所示：

Windows端：
首先已经建立好了windows的域服务器
在域服务器上，创建组clearcase和组testers
在域服务器上创建域用户clearcase_albd, ccinst, testernt
其中clearcase_albd属于clearcase组，ccinst和testernt都属于testers组

Linux端：
创建组testers
创建用户ccinst，testernt，使得他们都属于testers组

回页首

在Linux上安装SAMBA

为什么要在linux上安装samba呢？如果开发的需求只是从windows的snapshot view访问Linux上VOB数据的话，只需要配置windows上的CCFS (控制面板 -> ClearCase -> Option )，而并不需要在Linux上安装samba。但是，如果开发需要使用dynamic view访问Vob的话，就需要这样做了。

事实上，ClearCase提供了两种方式来支持从windows的dynamic view访问Linux/Unix上的Vob：

1． NFS客户端产品，这个软件是运行在windows的用户端的并且通过NFS协议来访问Linux/Unix的文件系统。

2． SMB服务器端产品，这个软件是运行在Linux/Unix上的，使用SMB/CIFS协议提供windows访问Linux/Unix文件系统的功能。

在我们的例子里面，采用了第二种方式，即在Linux端启动SMB服务，使得windows能够访问到Unix的资源。Samba的安装和配置可以在安装ClearCase前进行试验，因为从windows可以访问linux/unix的文件资源，是系统级的操作。在这个实验中，先对samba进行了配置，之后再介绍安装ClearCase以及使用ClearCase的工具进行用户信任的校验，最后才进入windows view访问linux vob的介绍。

在Linux redhat 9.0 ES的系统中，已经缺省的安装了Samba，只要运行redhat-config-samba，就可以方便的调出samba的图形界面。可以通过 smbpasswd -a accout命令添加samba的用户，执行这条命令的同时，也给这些用户赋予了密码。这些samba用户是可以访问Linux/Unix上通过samba共享出来的资源。

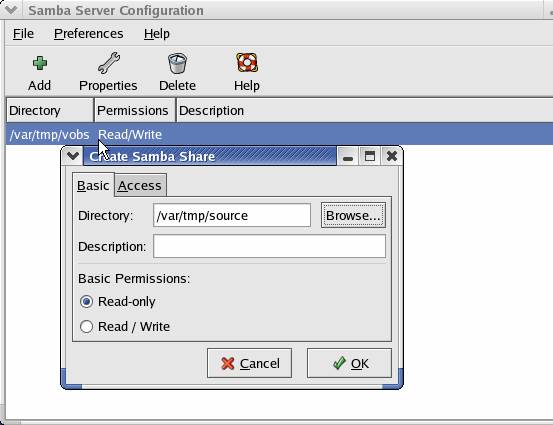

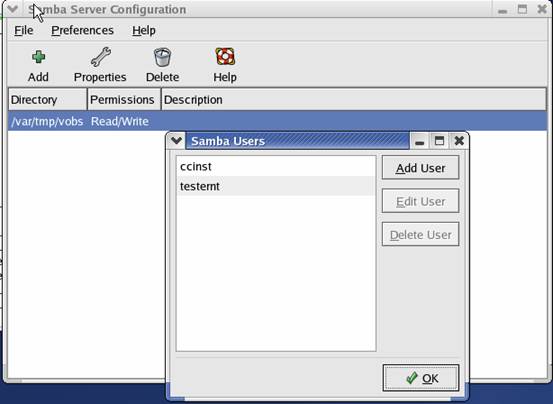

创建共享目录，可以利用以下的Samba界面，来添加共享目录

在Access的Tab页中，可以指定访问权限，如下图所示，共享出来的目录只允许testernt和ccinst两个Samba用户访问:

或者可以不使用以上的图形界面来配置samba，而是只是改动samba的配置文件（smb.conf）：

配置好之后，再调用redhat-config-services将samba服务启动。关于Samba的安装和配置，不同的Linux/Unix系统有所不同，具体情况请参照samba的安装手册。

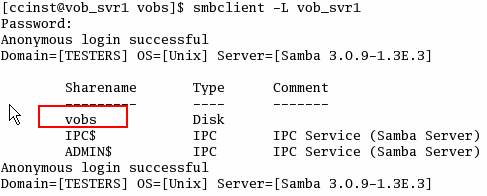

下一步就是如何验证samba是否安装成功，建议在验证是否可以从Windows的客户端访问到Linux/Unix上的Vob和View之前，最好先进行以下两步验证。第一步，在linux/Unix系统上使用samba工具，查看目录是否share出来，使用以下命令：

第二步，验证从windows端是否可以访问linux/Unix的文件系统，这与系统是否安装了ClearCase无关。步骤如下:

1. 在windows端，试图访问linux/Unix的share目录（如例中为：\\vob_svr\vobs），这个时候通常会要求你输入密码（如果你是以samba用户的名字登陆windows系统并且登陆windows系统的密码和samba用户的密码也是匹配的，该提示密码输入的对话框将不会出现）

2. 在windows端，访问到share出来的目录后，在这个目录里面创建一个文件。

3. 请验证你是否可以访问share的目录，如果可以访问，检查是否可以有写的权限。如果都可以的话，这一步的验证就通过了。

经过上面2步的验证之后，可以初步判定Samba的安装和配置没有什么问题了，这就为从windows view访问linux/unix vob资源做好了准备。

回页首

ClearCase安装顺序

推荐使用下面的安装顺序进行安装:

1． license server 和registry server .可以合并装到一台机器上面

2． Vob server: vob的物理存贮是在驻留在vob server上面的。推荐将vob server单独分离出来，便于管理，如果项目比较大，vob个数比较多，最好配置多个vob server以降低负载，提高性能。

3． View server: view的物理存储是驻留在view server上面的。 该实验将view server单独分离，这样做的好处也是可以便于view的管理，比如备份，但是如果从性能的角度考虑，推荐使用用户local的机器作为view server。

4． Client host: 用户将在客户端上运行ClearCase的客户端程序。就像上面说的一样，一般来说，用户会在运行ClearCase的客户端机器上面创建view 存储目录，那么这个客户端也可以算作view server。

回页首

ClearCase的安装

每一台我们都需要安装ClearCase。 请参见ClearCase的安装手册。 安装后，在Registry Server上建立两个region，ccwin和ccunix。Vob Server，View Server，Client端的registry Server都指向这台Registry Server（控制面板-->ClearCase -->Registry），并且使得windows的机器属于ccwin的region，Linux的机器属于ccunix的region。重新启动ClearCase的服务（控制面板-> ClearCase -->Services Startup）。

做完以上安装和设置，请对windows上的每一台机器运行ClearCase Doctor，来检查是否配置失败。在Linux/Unix上，可以使用一些ClearCase的命令来检验：比如cleartool lsregion。

回页首

用户信任校验

在"用户设定"一节中已经说到了以下几个重要方面：

1. Winodws的域用户名称必须要和Unix上ClearCase的用户名称匹配

2. Windows的域用户所属的组必须要和Unix上ClearCase用户的主组匹配，须设定CLEARCASE_PRIMARY_GROUP的环境变量，使得它的值等于unix上用户的主组。

验证方法分2步：

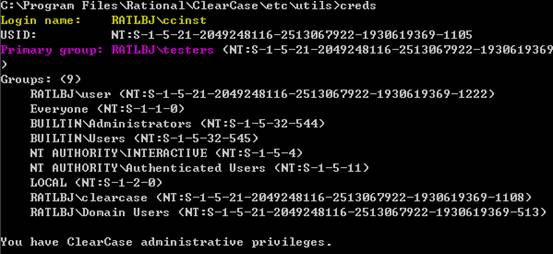

1．在windows的机器上，检查CLEARCASE_PRIMARY_GROUP是否已经设置成功。方法是使用creds的工具，这个工具在 C:\Program Files\Rational\ClearCase\etc\utils下，请看下图，这个输出说明了域用户ccinst的主组是testers。

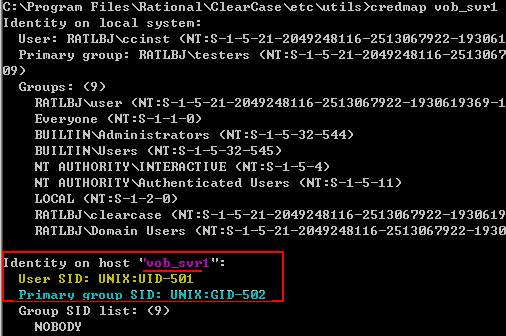

2．检验windows登陆用户与Linux上的ClearCase用户和组是否具有一一对应关系，使用相同目录下的credmap工具来检验，如下图所示，说明 windows上的用户ccinst和组testers在Linux的vob server（vob_svr1）上存在对应的用户和组。

回页首

在Linux机器上面创建Vob Storage Location和Vob

1． 在Linux的机器上，执行下面的命令来创建Vob Storage Location:

2． 使用cleartool lsstg来查看是否建立成功。请注意/var/tmp/vobs已经使用samba共享给windows系统了。这样在Windows端就可以访问到共享出来的vob storage locate

3． 创建vob也很简单，可以使用vob的管理员来创建vob，在实验中，是使用ccsint执行下面的命令：

（上面的这个操作使得与Vob owner一个组内的用户也可以有读写的权限）

4． 使用cleartool lsvob来查看是否建立成功。

5． 由于vob是由统一的vob 的管理员来创建的， 所以vob的owner或者group可能在真正开发之后需要改变，可以使用protectvob的命令来改变vob的owner和group。 cleartool protectvob -chown ccinst -chgrp testers /var/tmp/vobs/DataVob_unix.vbs 由于本实验中不需要改变vob owner了，所以上面的命令不必要进行。

6． 通过cleartool describe vob:/var/tmp/vobs/DataVob_unix 的命令查看vob的属性，同理来创建project vob，唯一不同的是需要添加-ucmproject的参数

回页首

在View Server上面创建View Storage Location

登陆到View Server上，可以通过运行GUI来创建view storage localtion：开始 --〉程序 --〉IBM Rational --〉IBM Rational ClearCase --〉Administration --〉Server storage wizard

也可以直接用命令行来创建：

回页首

从windows端导入Linux的vob tag

在做完前面所讲的步骤后：

现在进入linux/unix和windows之间vob的共享关键步骤：在windows的客户端（DEV-1）使用CC提供的区域同步工具（ClearCase Region Synchronizer），将在Linux所属的region里面建立的vob tag同步到windows所属的region里面。

在没有做同步之前，在windows所属的region（ccwin）里面是看不到在linux上所建立的vob tag的。要将linux/unix上的vob或者view共享给windows的机器使用，需要将他们的tag也同步到windows的region 中。要想做到同步tag，使用Region Synchronizer：开始--〉程序--〉IBM Rationa --〉IBM Rational ClearCase --〉Administration --〉region synchronizer

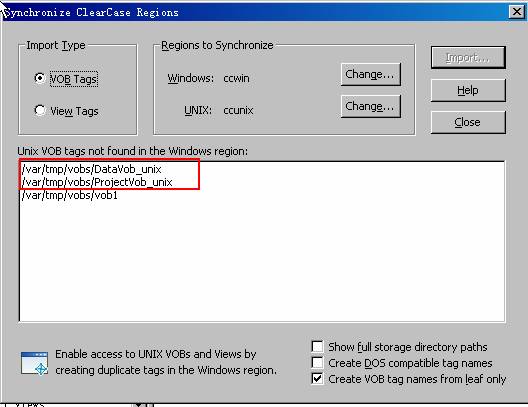

启动Region Synchronizer的GUI后，windows的用户可以看到linux/unix所属region的vob/view tag。如下图所示，在Import Type中选择VOB tags的选项，就可以看linux/unix所属region（本实验是ccunix）下所有已经创建的vob tag。

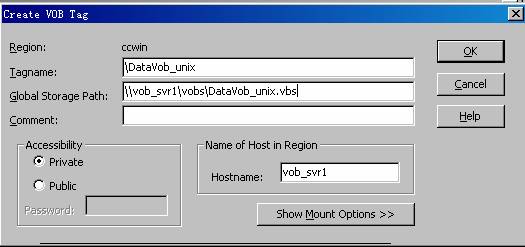

选中其中一个希望导入到windows region的vob tag，点击Import，出现下面的界面，在这里需要注意的是Global Storage Path。这个path就是samba共享出来的专门存储vob storage的路径，如下图所示。（一个简单的方法来验证你是否写对了路径：在windows下直接访问该路径，如: \\vob_svr1\vobs\DataVob_unix.vbs ，如果能够访问，则说明是正确的）

Import vob tag成功后，可以在windows的用户端使用cleartool lsvob来查看，该vob tag是否已经列出，如下图所示：

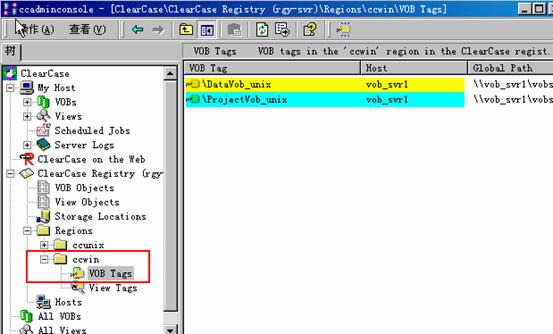

也可以通过administration console的图形界面，来查看vob tag是否已经导入到windows的region中，如下图所示：

Import Linux/Unix上view tag到windows的region中，和上面import vob tag的方法是一样的，本实验并没有涉及从windows访问unix系统上的view（只涉及访问vob），详细过程就不在这里赘述。

回页首

在windows端创建和配置Project

在上面的步骤中，已经把在linux上的两个vob ： DataVob_unix和ProjectVob_unix导入到了windows的region中，下面要建立Project。

以ccinst (它是ProjectVob_unix的vob owner) 登陆到windows的客户端（DEV-1），运行clearprojexp，将project explorer调用出来。

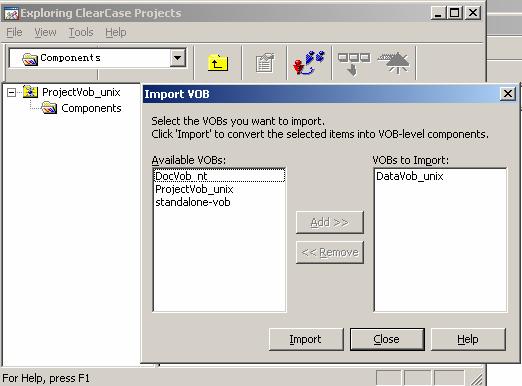

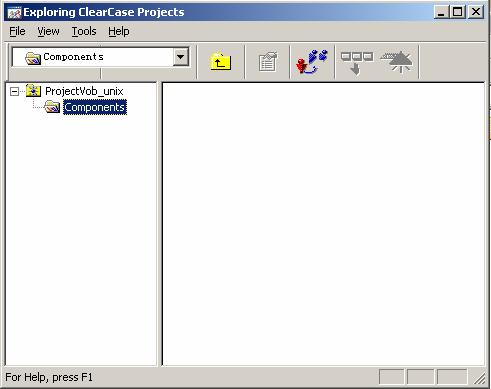

在左边的面板上，可以看到ucm project 的vob ：ProjectVob_unix已经列出来了，点中component，点击右键，点击Import，Import vob as component的界面出现了，选择DataVob_unix，将其import。

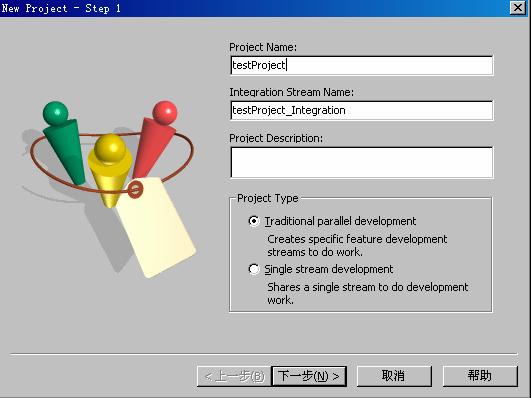

在菜单上选择，File--〉New--〉Project，创建新project的wizard界面出现，如下图，

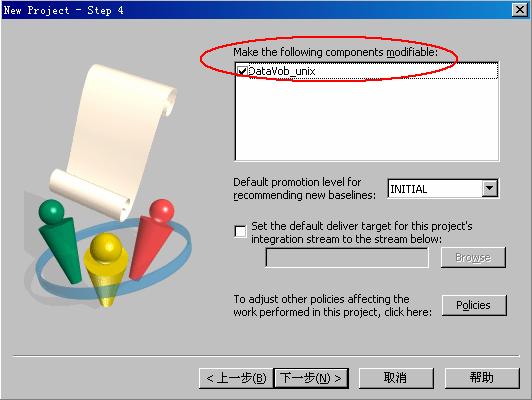

按照wizard的引导，完成project的创建，注意在第4步，需要选择DataVob_unix作为可更改的component。

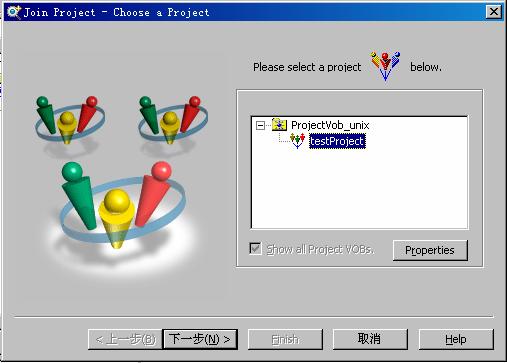

这样就完成了project的建立。之后将创建integration view以及development stream/view。这个时候可以以testernt的身份，也就是准备一个开发者的身份加入到新建的project里。以testernt登陆到 windows的客户端（DEV-1），运行clearprojexp，点中新建立的project，点击右键，选择join project，join project的wizard出现了，如下图所示：

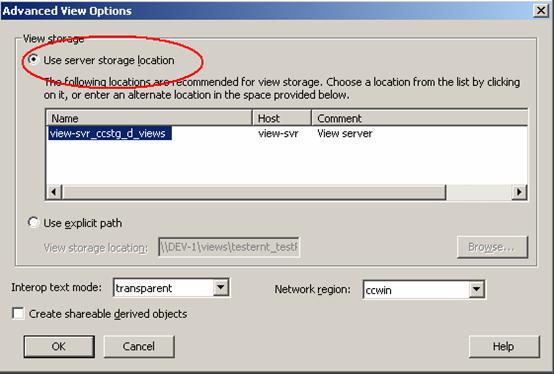

按照joing project wizard的引导，就完成了integration view以及development stream/view的建立。注意在选择integration view和development view的storage的步骤中，请选择在view server上面已经建立好的view storage location，这样就很好的利用到了view server。当然你也可以选择将view storage建立在本机上。

回页首

在windows的Client端使用ClearCase进行开发

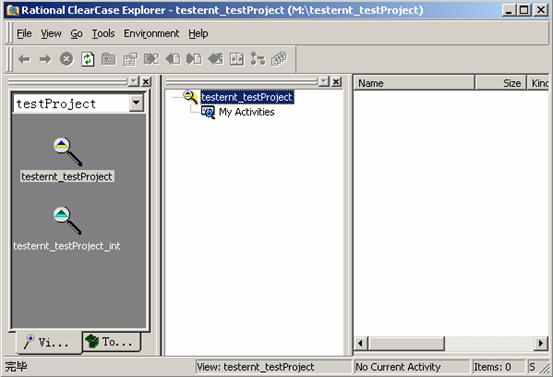

vob, project, development view都已经建立好了，就可以在windows的客户端进行开发了。以testernt登陆到windows的客户端。启动cc explorer，在view的tag页中，选择project，这样就出现了和这个project相关的所有view ，如图所示：

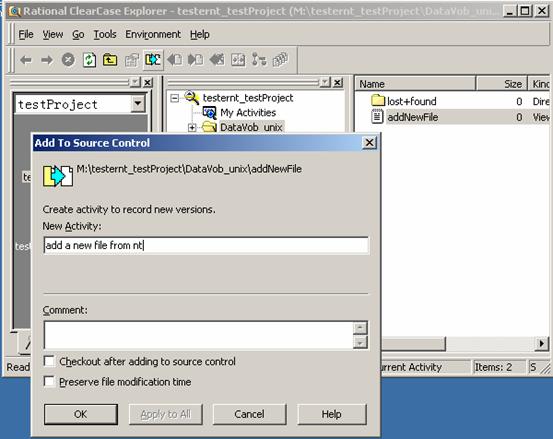

在development view的空间中， mount上开发所需要的vob tag。在右面的面板上，点中development view tag， 点击右键，选择mount，在mount vob的界面中选择开发需要的vob tag：DataVob_unix。Mount上vob之后，会看到lost+found文件夹，这样就可以对该vob进行操作了。如添加private file，add to source control，checkout，checkin. 下面这张图是添加一个文件到版本控制中，在此过程中，由于是UCM的模式，所以需要指定activity：

回页首

Tips

Case-sensitivity：

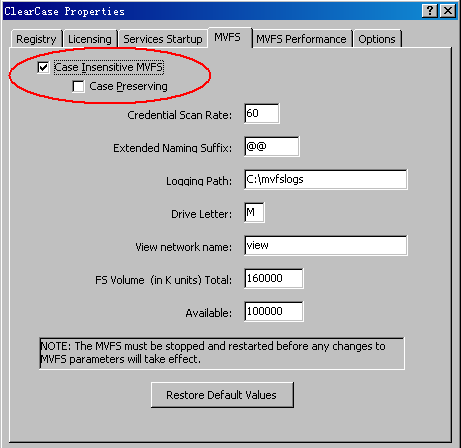

可以通过设置来改变case sensitive 的mode。打开控制面板--〉ClearCase--〉MVFS中，这里可以设置mode。

在开发过程中，windows端推荐使用case insensitive mode。 如果启动case preserving，可以保留大小写(如果不启动，创建的所有文件名，MVFS会自动转换为小写的名字)。使用insensitive mode 需要制定一个标准的文件命名规则。如果在一个VOB中，大小写不同的文件名的含义有所不同，那么就需要使用case sensitive mode。

回页首

配置view的text mode：

如果VOB是在Unix系统上创建的，在unix系统上文本文件都是以<LF>作为行结尾标志的，如果从windows系统访问，就需要注意这个tip所说到的问题，反之亦然。

Linux/Unix系统和windows系统处理文本文件中的换行规则有所不同。文本文件中一行在Unix系统中通常以<LF> （line feed）一个字符为结尾；而在windows系统中是以<CR><LF>(carriage return，line feed)两个字符序列为结尾。ClearCase为view提供了text mode用来控制如何处理一行的结尾部分。View可以被创建在以下三种text mode下：

Transparent text mode：不处理任何一行的结尾，也就是什么转换都不做，也叫做Unix mode

Insert_cr text mode：当Unix的客户端使用transparent mode时，在windows端使用该种模式

Strip_cr text mode：当windows的客户端使用transparent mode时，在Unix客户端使用该种模式。

以一个例子说明tmode的功能，在linux机器上创建了DataVob_unix，在linux上创建一个view，mount上这个vob之后，在vob里面添加一个文本文件（文件里面包括有换行），之后在windows端作region synchronize，在windows的view里面mount上这个里面已经存在文件的linux上的vob，打开文件，会看到如下情况。

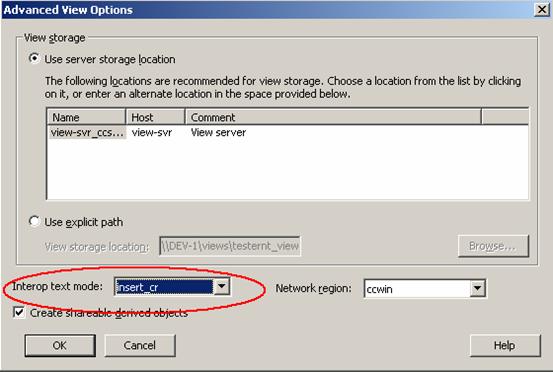

这个问题如何解决呢，只要在windows端创建view的时候把tmode设置成incert_cr就好了，这样创建的view就可以很好的转换从unix上传过来的文本文件了。设置tmode可以在创建view的gui里面选择，如下图：

从unix端的snapshot访问windows上的vob，如果不将tmode设置为strip_cr的话，打开文本文件也会出现问题，解决的办法是创建view的时候设置tmode为strip_cr。缺省的tmode是Transparent。

回页首

总结一下关于tmode推荐的做法：

如果所有的开发者都是用相同的开发平台（无论是windows还是unix），那么文件行结尾处的处理规则都是相同，创建view时用到的text mode就可以使用transparent text mode。如果大多数开发者都使用Unix平台进行开发，那么在Unix上的开发者创建view时应该使用transparent text mode，而在windows上的开发者应该使用insert_cr text mode。

如果大多数开发者都使用windows平台进行开发，那么在windows上开发者创建view时应该使用transparent text mode，而在Unix上的开发者应该使用strip_cr text mode。

View storage：

虽然本文的实验是配置了一专门的机器作为view server，但是真正开发的时候，从ClearCase的运行性能方面考虑，建议将view storage建立在本地，而不使用这种集中型的view管理。

回页首

总结

本文通过以下步骤，描述了如何在跨平台的环境中对一个Rational ClearCase UCM实例进行操作，包括了以下的内容：

安装配置samba，安装配置ClearCase，创建用户及验证用户信赖关系，创建 vob storage location，创建vob，创建 view storage location，创建 project，加入project，在client端开发。在文章的最后还介绍了一些开发中应该注意的问题，如case sensitivity 的设置，text mode的设置。ClearCase跨平台的操作可能是在实际开发中经常遇到一种情况，希望本文能够给正在或者即将使用ClearCase进行跨平台开发的用户或者学习者提供一个有用的参考。
