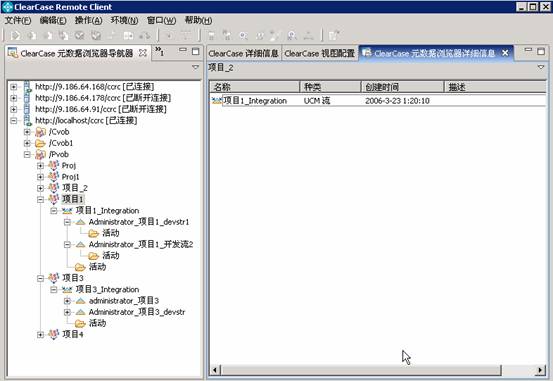

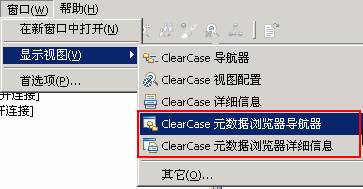

引言 上一篇介绍了ClearCase 远程客户端（CCRC）对ClearQuest集成的支持与交付/同步。本篇继续介绍ClearCase远程客户端对元数据的管理功能。 ClearCase为了满足不同需要提供了大量有用的对象，用于补充对象的文件系统信息。这些对象称为元数据，可以用来贯彻，强制或自动化处理研发过程的特定环节，记录附加数据和对象间的关系。元数据种类繁多，主要包括标签，分支，活动，触发器等等。他们都存储在VOB中。本文将从CCRC的应用角度，对ClearCase元数据的管理进行介绍。 CCRC中所有对元数据的操作都是通过两个视图完成的：元数据浏览视图和元数据详细信息视图。 1.1 元数据视图窗口 在《ClearCase远程客户端软件在网络环境下的配置应用》第三小节中，大致介绍了一下元数据视图工具，本文将更深入的进行介绍。 在CCRC客户端，打开窗口-〉显示视图-〉ClearCase元数据浏览器导航器和ClearCase元数据浏览器详细信息。如下图所示。 打开的元数据视图实际上是一个改写的project explorer.它和CC导航器及CC详细信息视图很相似。左边是树状的导航结构，右边是列表形式的详细信息。如下图所示： 1.2 元数据视图结构 打开元数据视图窗口后，用户首先需要建立一个和服务器的连接．右键单击空白处在上下文菜单中选择"新建服务器"；如果在CC导航器视图中，用户已经创建过连接到服务器上的视图，那么该连接同时会被保存在元数据视图窗口的树形结构中。右键单击处于断开状态的服务器选择"连接"。连接上的服务器会显示符合过滤器要求的VOB． 如上图所示，对于不同类型的VOB，显示的内容是不一样的。普通VOB名称下显示的是标签类型和分支类型。
在元数据视图窗口中，目前还不能显示项目的组件信息和集成流的基线信息． 在元数据详细视图中，所有的对象信息总是对应着以下４项进行显示：

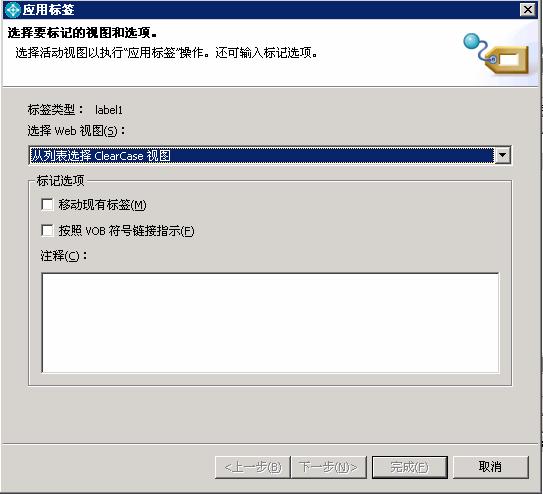

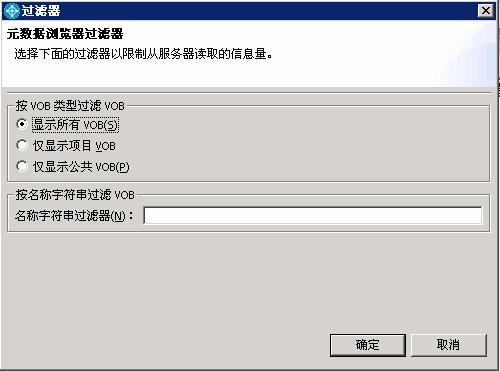

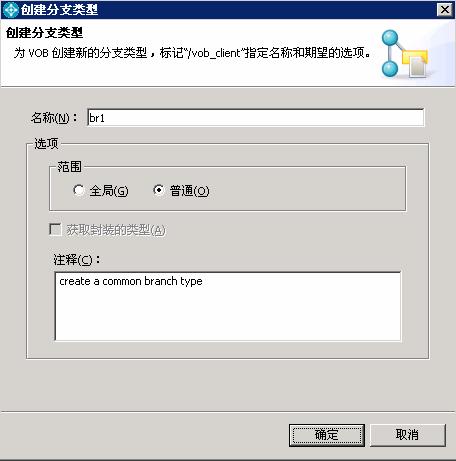

名称：所选元数据对象的名称 种类：该对象是哪种类型,是项目,目录,流或者是活动 创建时间: 该对象是什么时候创建的 描述: ClearCase的描述,可以是空. 有用户定制的描述,也有系统自动生成的描述. 1.3 过滤设置 对于用户而言，过于繁杂的信息显示也不是一件好事情。有时候会在寻找特定的VOB过程中浪费掉不少时间。通过设置过滤器，可以有效的控制GUI界面的显示信息，给用户返回一个简洁的结果。点击图3中的倒三角，打开过滤器。如图4所示： 图3 图4 过滤器窗口中，用户可以选择过滤的方式（按VOB类型过滤和按字符串过滤VOB）需要说明的是，按VOB类型过滤VOB优先级较高，如果用户同时设定了按VOB类型过滤和按字符串过滤，那么按字符串过滤相当于二次过滤，是在按类型过滤的结果上再次过滤。 对于ClearCase中的元数据管理主要包括两个方面，针对UCM CC和Base CC的操作。 对于Base CC来说，元数据管理涉及有：创建分支类型（branch type）；创建标签类型 (label type)；对于UCM CC来说，CCRC还增加了在客户端创建基线（baseline）,设定推荐基线（recommending baseline）的功能。 2.1 创建分支类型 用户可以创建所有除了main分支以外的自定义分支类型。 在CCRC客户端，可以右键单击"分支类型"，选择"创建分支类型"，如图5所示： 图5 创建分支类型窗口弹出。在该窗口，用户可以指定分支名称，范围（全局/普通）并且在文本框添加注释内容。 图6 点击确认按钮，该分支便生成。所有信息会显示在ClearCase元数据浏览器详细信息窗口中。 特别说明一下获取封装类型选项的作用。该选项只有在用户创建全局分支类型的时候，变成可选状态。在下列情况下，需要用到封装类型选项： - 在administrative vob中创建的全局分支类型与被管理vob中已有的普通分支类型重名；系统会提示该分支名称与下属某个vob中的分支类型重名，该全局分支类型建立失败。如果该分支类型必须要创建为全局范围，这时，可以用到"获取封装的类型"选项。它强制把分支类型转换为全局范围。 创建后用户可以在命令行察看创建的分支类型的详细信息： cleartool lstype -kind brtype 列出所有分支类型 cleartool lstype -l brtype: <branch_type_name>@\<vob_name> 显示某个分支的详细信息 2.2 创建标签类型 跟创建分支类型相似，点击"标签类型"选择"创建标签类型"。 Vob创建之初不包含标签，在元数据浏览器详细信息中显示"找不到任何对象"。用户需要自己定制合适的标签类型。右键选择"创建标签类型"后，创建标签类型窗口弹出，用户可以指定标签名称，范围以及是否共享该标签。 点击确认按钮，生成该标签。 和分支类型相似，标签类型也有全局和普通之分。 创建后用户可以在命令行察看创建的标签类型的详细信息： cleartool lstype -kind lbtype 列出所有标签类型 cleartool lstype -l lbtype:<label_type_name>@\<vob_name> 显示某个标签的详细信息 2.3 应用标签 创建好的标签类型可以被方便的应用到元素或vob上。 在元数据详细信息窗口，右键选择标签类型，上下文菜单选择"应用标签"。 图7 应用标签窗口如下： 图8 注意标记选项中的"移动现有标签"。标签是区别于元素，不区别元素的版本。就是说，每一个元素可以拥有多个不重名标签。但是，同一个元素的不同版本不可以拥有同名的标签。 用户如果有需求将标签从版本2移至版本3，是不能直接给版本3打上标签，而是需要选择这个"移动现有标签"来解决问题。 图9和图10是应用"移动现有标签"后，用版本树来表示的效果。可以看到，标签从版本1移到了版本0。 图9 图10 2.4 创建基线 CCRC客户端实现了为组件打基线的功能，极大方便了用户的使用。关于基线的概念和用处，可参见附录内容。 在CCRC客户端，右键单击项目下的集成流，在弹出的上下文菜单中，选择"创建基线"。 图12 在服务器端做的设置，一样可以在CCRC的GUI界面上体现出来。 比如：为项目设置了基线名称模版：

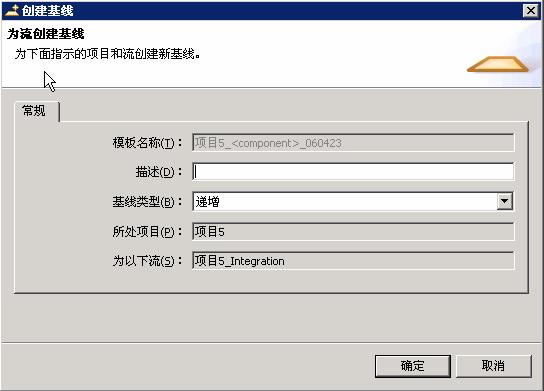

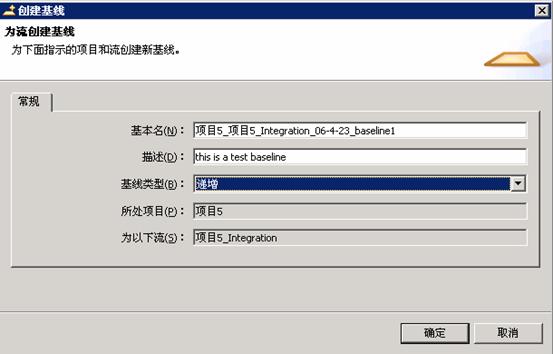

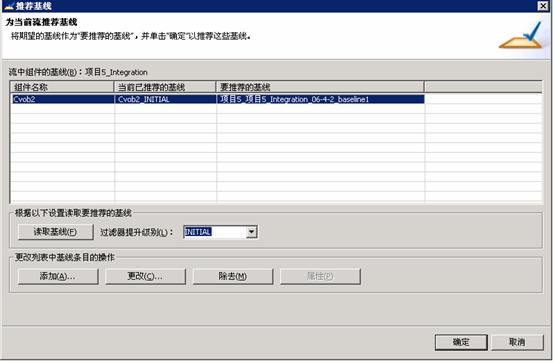

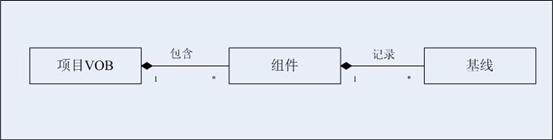

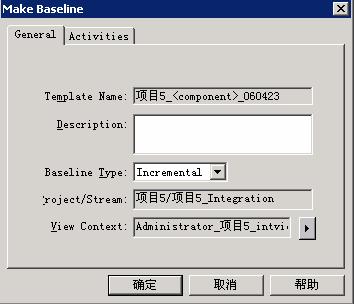

再次在客户端生成该项目基线时，创建基线窗口发生了相应变化，如图13所示： 图13 这是在服务器端创建基线的窗口，图14： 图14 2.5 设置推荐基线 CCRC还实现了在客户端设置推荐基线的功能。如图11所示，选择"推荐基线"。 图15 和服务器端的推荐基线窗口比较，在CCRC客户端更为详尽的列出当前基线和要推荐基线。只是目前基线的属性还没有实现，按钮呈灰色。其他功能均已具备。 图16是在服务器端设置推荐基线的窗口： 图16 CCRC客户端在不断完善它的功能。对元数据的支持更加坚固了它作为ClearCase的最强大客户端的地位。CCRC客户端目前可以为用户提供如下管理元数据功能：连接Clearcase服务器；浏览元数据；创建分支类型；创建标签类型，应用标签类型；创建基线；推荐基线； 附录： 标签（label） 标签是一个标签类型的实例，它可以被关联到元素的某一个版本上。标签类型（label type）是一个冠名的标记符，用来标识一组相容的元素版本。比如，用户可以创建一种deliver的标签类型，并把这个类型的标签关联到所有相关元素的某一版本上。所以标签本身没有什么语义，需要用户根据实际需要，自行定义。 一般来说，使用组件和基线的UCM用户不需要创建和生成标签。然而，如果一个使用UCM的项目需要共享代码，并且和一个使用base CC的项目交流的话，就要用到标签。在UCM项目里可以定义一个与某组件基线相关的标签，共享给使用base CC的项目。并且，CC标签可以象一个UCM基线那样被导入。 分支（branch） 将资源添加到ClearCase控制中后，在VOB中便创建了代表该资源的元素。元素具有名为"主分支（main）"的单个分支和该分支上的单个版本。每个元素都从不含内容的零版本开始。元素的后续版本可以在主分支上创建，如果需要，可以创建附加分支比如错误修正分支和下一发行版分支，从而允许沿着主分支和这两个分支进行并行开发。元素的分支结构被称作它的版本树。 基线（baseline） 组件把将被一起开发，集成和发布的文件和目录聚集到一起。组件的一个版本就是一个基线，它标示了组件中包含的每个元素的一个版本。组件基线用来配置工作流，为视图提供信息，以便决定文件和目录的哪些版本被显示。 就像元素有版本一样，组件有基线。当修改一个元素时，创建了这个元素的一个新版本；当修改组件中一个元素时，就创建了组件的一个新基线。工作流把一组组件基线聚集在一起。当在项目的集成流上完成一个基线操作时，便创建了一组被修改组件的基线。下图展示了项目Vob,构件和基线之间的关系：
Administrative vob 在实际应用中，各个Vob不是独立的，封闭的，而是互相联系的，共享的，继承的。对于存在关联关系的Vob，他们的类型对象的管理因为有了Administrative vob的存在而简单了很多。 成为Administrative vob需要满足的条件：1 该Vob包含至少一个全局范围的类型，比如全局分支类型，全局标签类型；2 至少有一个名为AdminVOB的超链接 (hyperlink) 从其他Vob指向该Vob. 当用户创建了UCM vob, 即Pvob 和 Cvob，他们之间自然就形成了指向关系，从Cvob有一条AdminVOB的超链接指向Pvob。用户也可以用命令行，在两个普通Vob之间建立链接关系：
用户还可以用如下命令察看链接的建立情况：
下图所示用户建立的UCM Pvob的链接关系.

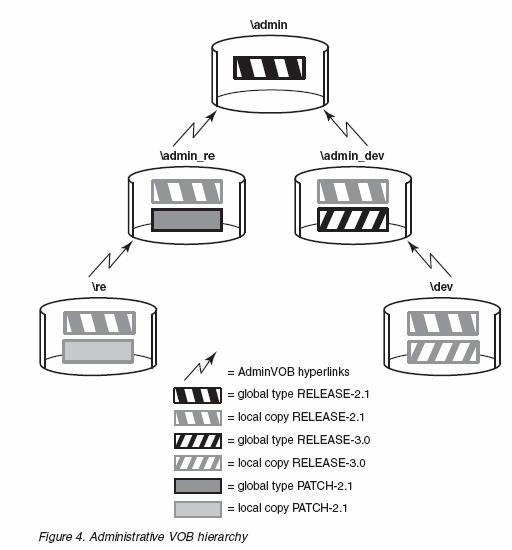

那么，建立了指向关系的vob有什么不同，为用户带来什么方便？ 这些vob可以共享全局范围的类型。也就是说，上层Administrative vob中建立的所有全局类型，所有指向他的vob中都可以看到并且应用。可以用下图来形象的表示：
|
