本文是实战每晚构建系列的第二篇，主要叙述在设计构建平台时要考虑的一些开源或第三方技术，其中既有有类似于"Hello world"的入门介绍，也有精髓内容解析，还有注意点提醒。

　1、相关开源或第三方技术

　在进行设计之前，我们有必要了解一些开源或第三方在项目构建方面的技术。学习这些技术的最好方式是弄到一份，仔细阅读文档，实践一些小的例子，在工作当中使用之。

1.1 ant 项目构建工具

为了让大家更好地了解后面的设计，本节出了介绍基本知识外，还介绍了这个工具的主要特点中的三点：多个文件组成配置文件，目标依赖性，扩展，另外讲述了ant配置脚本的面向对象特性。

简述
　Ant是Apache开源运动中的一份子，它是和大家所熟悉的Make系统一样的基于Java的构建工具。他克服了Make的os依赖性，同样也可以调用os特有的指令。不像Make使用操作系统的脚本命令，ant使用java 类来扩展自身。Ant的配置文件是流行的xml格式。

下面是一个最简单的build.xml文件：

<?xml version="1.0" encoding="ISO-8859-1"?>
<project name="projectTemplate" default="init" basedir=".">
<target name="init" >
<property name="lib.dir" value="lib"/>
<echo message="Hello ${user.name}! lib.dir is set to ${lib.dir}" >
</echo>
</target>
</project>

运行ant命令将产生下面的结果：

gongys$ ant
gongys$ Hello gongys! lib.dir is set to lib

在这个简单的build.xml显示了ant配置文件定义目标（target），定义属性（property），访问属性的方法，其中${user.name}是个系统属性。

多个xml文件定义ant配置文件
　下面我们给出一个相对复杂的build.xml文件：

<?xml version="1.0" encoding="ISO-8859-1"?>
<!DOCTYPE project [
<!ENTITY build-abstract SYSTEM "file:./build-abstract.xml">
]>
<project name="projectTemplate" default="init" basedir=".">
<target name="init" depends="init.variables">
<property name="lib.dir" value="lib"/>
<echo message="Hello ${user.name}! lib.dir is set to ${lib.dir}" />
<echo message="build.dir is set to ${build.dir} in build-abstract.xml " >
</echo>
</target>
<target name=" clean" depends="init" >
<del dir="${build.dir}"/>
</target>
&build-abstract;
</project>

其中<!ENTITY build-abstract SYSTEM "file:./build-abstract.xml">定义了一个名为build-abstract的实体，其内容为当前目录下的build-abstract.xml文件。&build-abstract;引用了这个实体，这样在build.xml文件就可以用build-abstract.xml定义的目标啦。

下面是build-abstract.xml的内容：

开发和定义自己的task
　ant是一个可以扩充的构建工具，开发者可以开发自己的java类来扩充ant。下面是一个简单的扩充类:

package com.mydomain;
import org.apache.tools.ant.BuildException;
import org.apache.tools.ant.Task;
public class MyVeryOwnTask extends Task {
private String msg;

// The method executing the task
public void execute() throws BuildException {
System.out.println(msg);
}

// The setter for the "message" attribute
public void setMessage(String msg) {
this.msg = msg;
}
}

这个扩展任务将有一个属性message，ant在执行这个任务时会调用execute方法。下面是在build.xml配置文件中使用这个扩展的示例：

<?xml version="1.0"?>
<project name="OwnTaskExample" default="main" basedir=".">
<taskdef name="mytask" classname="com.mydomain.MyVeryOwnTask">
<classpath>
<pathelement location="where/u/put/the/class/"/>
</classpath>
<target name="main">
<mytask message="Hello World! MyVeryOwnTask works!"/>
</target>
</project>

目标依赖性
　了解ant的另外一点是target的依赖性，上面这个比较复杂一点的build.xml的依赖性如下图所示：
　
　这样的依赖图使得执行命令ant init 时先执行init.variable目标中的指令，执行clean目标时先执行依次执行init.variables和init目标。

到目前为止，还没有哪一个集成工具开发出自动分析ant配置文件依赖性图的插件，但是命令行下已经有了。

这个工具名叫vizant，也就是一个实现了扩展ant任务的jar文件，还包含了一些文档和例子，下面是我产生上面的目标依赖图的build.xml

<?xml version="1.0"?>

<project name="Vizant" basedir="." default="dot">
<property name="build" location="output"/>
<property name="vizant.antfile" value="${buildfile}"/>
<property name="dot.format" value="png"/>
<target name="init">
<echo message="${vizant.antfile}" />
<tstamp/>
<mkdir dir="${build}"/>
</target>
<target name="defvizant">
<taskdef name="vizant" classname="net.sourceforge.vizant.Vizant" classpath="vizant.jar"/>
</target>

你在要分析的项目目录下执行如下命令便可在output/out.png的依赖图形文件。

gongys$ ant -f vizant/build.xml -Dbuildfile=build.xml

-f vizant/build.xml定义了ant配置文件，-Dbuildfile=build.xml定义了要分析的ant配置文件。

Ant配置脚本的面向对象性
　从上面可以知道一个ant的配置脚本可以由多个配置文件组成，一个配置文件由目标和属性定义语句组成。我们可以把属性看成是面向对象中的成员变量，目标看成是方法，这样一个配置文件就定义了一个"类"，而且它的成员都是静态的，就是说不需要生成"对象"。一个类是可以运行的如果它的配置文件的顶级元素是<project>，这就好像我们的java类实现了public static void main(String[] args)方法一样。可以用xml中的定义和引用实体的方式来申明一个"类"继承了另一个"类"，这样我们可以实现面向对象当中的"类继承层次图"；我们可以用<ant>任务来实现跨对象之间的调用（要求这些对象的类是可以运行的），这样就形成了"对象协作图"；我们可以用<antcall>和目标的depends属性来实现对象内部的"方法调用"。

注意Ant配置脚本的面向对象模型没办法实现方法重载或覆盖。

1.2 junit单元测试
大部分集成工具都集成了junit单元测试插件，并有向导帮助写单元测试。Junit发行包的文档很详细地介绍了Junit的设计概念和所使用的设计模式。在这里我简单地说明如何写测试用例、在ant配置文件中调用测试用例和产生测试报告的方法。

写测试用例
　下面是在eclipse junit向导对MyCode类编写的测试用例TestMyCode文件基础上写的代码：

import junit.framework.TestCase;

/*
* Created on 2003-4-30
*
* To change the template for this generated file go to
* Window>Preferences>Java>Code Generation>Code and Comments
*/

/**
* @author gongys
*
* To change the template for this generated type comment go to
* Window>Preferences>Java>Code Generation>Code and Comments
*/
public class TestMyCode extends TestCase {
MyCode myFixture=null;
/**
* Constructor for TestTest.
* @param arg0
*/
public TestTest(String arg0) {
super(arg0);
}
/*
* @see TestCase#setUp()
*/
protected void setUp() throws Exception {
super.setUp();
myFixture = new MyCode();
System.out.println("setup");
}

/*
* @see TestCase#tearDown()
*/
protected void tearDown() throws Exception {
super.tearDown();
myFixture = null;
System.out.println("teardown");
}

public void testSetName() {
myFixture.setName("gongys")
assertEquals("gongys", myFixture.getName());
System.out.println("testSetName");
System.out.println(this.getName());
}
public void testSetAge() {
System.out.println("testSetAge");
myFixture.setAge (12)
assertEquals(12,myFixture.getAge());
System.out.println(this.getName());
}
}

有几点需要特殊指出：

一个TestCase子类中可以包含多个test方法，test方法的原型必须是public void testXXX()；
　在执行过程中，junit框架为每一个test方法实例化一个TestCase子类；
　执行testCase的顺序如下：setUp（），testXXX(),teardown();
　fixture是指为每一个测试方法准备的东西：比如数据库连接，此时的目标等，一般在setUp（）中设置，testXXX()中使用，teardown()中释放。

　运行这个测试的结果如下：

setup
testSetName
testSetName
teardown
setup
testSetAge
testSetAge
teardown

ant使用测试用例
　利用ant 的junit任务和其子任务test可以在ant配置文件中执行单元测试，如下所示：

</junit>
</target>

需要注意的是：

要正确设置junit任务的classpath子元素，classpath至少要包含三样东西，TestCase子类比如TestMyCode，你测试的代码的java类比如MyCode,和junit.jar；
　可以使用formatter子元素设置junit任务中test任务的输出的格式；
　test任务可以设置输出文件的名字和目录；
　junit任务还有一个子任务batchtest可以用通配符来指定TestCase子类。

　Ant中生成测试报告
　在上面的一节中我们谈到junit任务可以生成测试结果，并输出到指定的文件和目录中，在ant中，我们还可以用junitreport任务对这些测试结果进行处理，生成html文件：

junitreport任务首先把fileset中指定的测试结果归集成一个xml文件，接着用子任务report转化成html文件，子任务report的format属性指定生成的结果是框架的还是没框架的。

1.3 cactus单元测试

　cactus单元测试工具是对junit框架的扩充，使junit的思想和便利同样用于Browser/Server web应用程序中的测试，具体的来说就是测试servlet，jsp和filter。本节讲述cactus 单元测试原理，servlet测试用例的书写（jsp,filter的测试用例的书写请参照cactus文档），如何配置ant运行这样的测试。

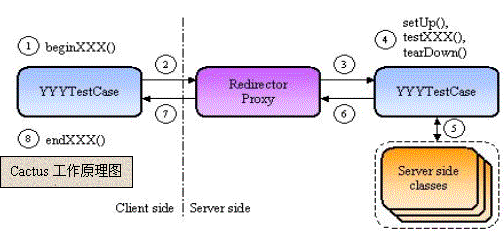

cactus 单元测试原理
　
　Cactus提供了好几个扩展JUnit Testcase的子类和相应的redirector，上面的工作原理图解释了cactus测试的工作原理。

其中YYYTestCase = ( ServletTestCase子类 | FilterTestCase子类 | JspTestCase 子类)

XXX我们写的testcase名字的后半部分。

下面我们分步骤解释在我们的cactus Testcase子类里头的每一个testXXX()方法的具体情况：

JUnit 测试运行器调用YYYTestCase.runTest()方法。
这个方法寻找 beginXXX(WebRequest)方法，如果找到则执行。
传给beginXXX(WebRequest)方法的参数WebRequest 可用来设置 HTTP头， HTTP 参数，这些参数将被发送到第2步的 Redirector 代理。
YYYTestCase.runTest() 方法打开连向Redirector 代理的HTTP 连接，beginXXX(WebRequest)方法设置的HTTP协议参数将被送到代理。
Redirector 代理在服务端作为YYYTestCase的代理（其实我们的YYYTestCase被实例化两次，一次在客户端被JUnit 测试运行器实例化，一次在服务器端被代理实例化，客户端实例执行beginXXX() and endXXX()方法，服务端实例执行Junit 测试用例的方法setup(),testXXX(),and teardown()）。
Redirector 代理有下列事情可做：
用java的内省功能创建服务端实例；
设置一些缺省对象；
按照客户端实例的意愿创建session。
执行Junit 测试用例的方法setup(),testXXX(),and teardown()；
我们的 testXXX()方法调用服务端代码来进行测试，使用assertEquals()方法对测试结果和预期结果进行比较，如果两者相符为测试成功，否则为测试失败；
如果测试失败，Redirector 代理将捕获testXXX()方法抛出的的异常；
Redirector 代理将异常信息返回给客户端的JUnit 测试运行器，JUnit 测试运行器可以生成测试报告；
如果没有异常出现， YYYTestCase.runTest()方法寻找
endXXX(org.apache.cactus.WebResponse) endXXX(com.meterware.httpunit.WebResponse) (后者用在和httpunit集成中) 方法，如果找到则执行。
endXXX方法中，我们可以检查返回的HTTP 头， Cookies 和output stream ，这个检查可以借助于Junit的 assertEquals或者cactus提供的帮助类。

在这里需要提出的一点就是：代理不会去真正执行servlet，或filter，或jsp的代码，你需要在testXXX方法中调用或模仿这些代码。

书写servlet测试用例

import java.io.IOException;
import junit.framework.Test;
import junit.framework.TestSuite;
import org.apache.cactus.ServletTestCase;
import org.apache.cactus.WebRequest;
import org.apache.cactus.WebResponse;

public class TestSampleServlet extends ServletTestCase
{
public TestSampleServlet(String theName)
{
super(theName);
}

public static Test suite()
{
return new TestSuite(TestSampleServlet.class);
}
//这个方法在服务端运行，用来设置fixture
public void setup(){
}
//这个方法在服务端运行，用来释放fixture
public void teardown(){
}

//这个方法在客户端运行，可以用来设置请求参数
public void beginSaveToSessionOK(WebRequest webRequest)
{
webRequest.addParameter("testparam", "it works!");
webRequest.setURL("localhost", "test", "SampleServlet" ,"gongys", "name=gongys");
}
//这个方法在服务端运行，用来具体进行代码测试

public void testSaveToSessionOK() throws IOException
{
SampleServlet servlet = new SampleServlet();
servlet.saveToSession(request);
System.out.println(this.request.getPathInfo());
System.out.println(this.request.getParameter("name"));
this.response.getWriter().println("gongys");
assertEquals("it works!", session.getAttribute("testAttribute"));
}
//这个方法在客户端执行，用来验证返回结果
public void endSaveToSessionOK(WebResponse theResponse){
System.out.println(theResponse.getText());
}
}

配置ant运行cactus测试

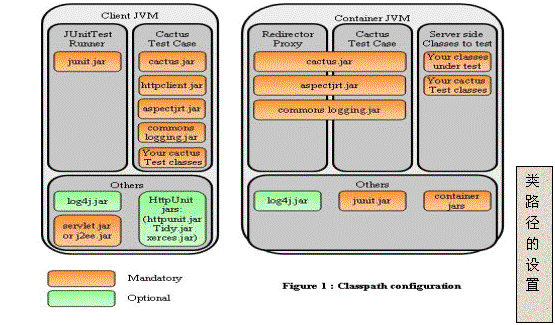

类路径的设置
　我们要按照下面的图设置客户端（ant junit任务中）设置classpath，并把右半部分所示的类放到服务器或者webapp的类路径上
　
　客户端cactus.properties
　我们知道，cactus需要redirector 代理才能工作，我们除了把这些代理考到相应的webapp的类路径(对于filter和servlet代理)或webapp路径（对于jsp代理）外，我们还需要告诉客户端测试实例到哪里去找这些代理，下面是cactus.properties的内容：

cactus.contextURL = http://localhost:8080/test

其中test为被测试webapp的上下文路径。

cactus.properties也必须放在ant junit任务的classpath中。

服务器（假设为tomcat 4.12）server.xml的设置
　我们必须在server.xml中添加cactus redirector代理，使得这些代理能接受客户端测试实例传过来的请求。详细添加办法请参见cactus 文档。

有了正确的junit 类路径的设置，其他的就合正常的junit测试一样。

1.4 clover测试覆盖率计算

clover覆盖率计算工具通过在被测源代码中插入相关指令，在被测源代码被执行时这些指令被执行，用以统计被测源代码被执行的次数，clover利用一个数据库来保存这些数据。Clover还提供了访问这个数据库的工具，并产生html报告文档。

配置ant运行clover分析

clover实现了一些ant任务，下面是ant中定义这些任务的代码

下面的代码初始化clover数据库：

下面的代码产生clover分析，格式为html,结果放在tempcloverreport目录中：

<target name="clover.html" >
<delete dir="tempcloverreport"></delete>
<mkdir dir="tempcloverreport" />
<property name="clover.html" value="ok"<>/property>
<clover-report>
<current outfile="tempcloverreport">
<format type="html"/>
</current>
</clover-report>
</target>

<target name="clover_report" depends="with.clover, compile,unittest, clover.html">
</target>

这个任务的工作原理为，with.clover在初始化clover数据库后，监视compile；在javac编译java源代码时把记录代码执行的相关指令插入到java源代码中；在单元测试时，这些插入的代码就开始记录被测试代码的执行次数，把结果输出到clover数据库中；clover.html目标根据数据库中的数据生成html文件。

需要注意的几点：

如果是执行cactus类的client/server测试，在服务端的类径中必须包含clover.jar类；
clover 是一个商业工具，但可以得到30天的评估license；
clover 在编译过程中改变了代码的执行路径，在产品发布时必须单独执行compile目标。

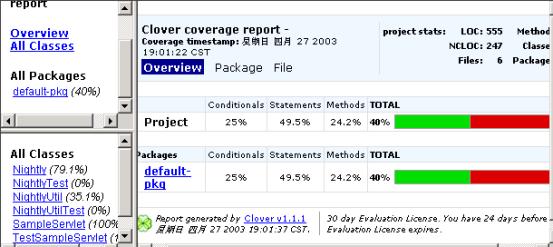

Clover 分析结果

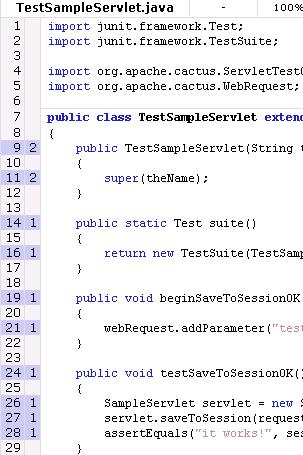

下面是Clover 分析结果的图示，读者可以自己看出从这个分析中能得到什么。第一个图是显示一个项目的整体覆盖率情况，第二个图显示了每一个类每行代码的覆盖情况。

1.5 statcvs项目度量工具

statcvs是一个利用cvs reporsitory log生成项目度量的工具，这些度量包括每个作者的代码量，每个目录或文件的代码行数。使用statcvs先要学会使用cvs。

Ant 中使用cvs
　Ant 中使用cvs是通过cvs任务来完成的：

Ant 中使用statcvs
　Statcvs实现了一个ant任务，下面是ant中定义这个任务的代码：

下面是使用statcvs任务产生项目度量数据的代码，结果是一些html文件，放在${statcvs.htmldir}目录下：

1.6 velocity模版系统

velocity模版系统比起jsp模版来说有比较大的好处：

实现视图和控制代码的完全隔离
　在jsp中，我们可以嵌入执行代码，jsp本质是具有格式化代码和控制代码混合能力，虽然大家发明了好多方法、设计模式和最佳实践，可是不能从根本上消除jsp编写员混合格式化代码和控制代码的恶习；而在velocity模版系统中，这种混合不可能存在，你不可能在velocity的.vm文件中通过代码Person p = new Person()生成一个Java对象，这些业务对象只能在控制中生成并放到context中。

安全
　jsp文件被编译之后形成了一个类似于servlet的东西，几乎可以在jsp中干任何事，你可以在jsp中写 System.exit(0)来关掉java虚拟机，或利用别的什么漏洞。

这里只说这些好处，关于其他的大家可以到网上去查或自己总结。下面我要介绍一下velocity模版系统工作机制和关于velocity的设置问题。

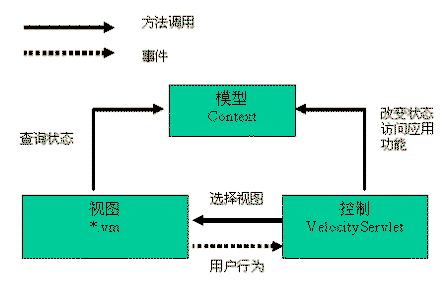

velocity模版系统工作机制
　我们以在servlet环境下的模版系统为例（当然控制还可以由其他代码来实现）。控制可以实例化一些业务对象比如Person 放到context 中（执行context的相关方法），控制在接着装载相关的视图的模版比如PersonInfo.vm，产生Template实例，并让这个实例解释自己生成输出比如html格式流，Template实例在解释模版的时候会根据模版文件中的指令访问context中的业务对象。

所以要使这个模式工作，重要的一点是控制必须和视图就context中的业务对象的名字达成一致，这就是控制和视图的协议。

　velocity的设置
　velocity运行的第一个任务就是初始化，执行Velocity.init方法。无参数的init方法会采用缺省的属性配置，在velocity.jar 中的org.apache.velocity.runtime.defaults.velocity.properties位置；使用有参数的init方法，参数传递的是一个属性文件或java.util.Properties 对象，参数中定义的属性会覆盖缺省的属性设置，没定义的属性会采用缺省的属性设置。

比较有用的属性设置是读取模版文件时采用的字符集、产生输出流时使用的编码、模版所在的位置和模版装载器：

input.encoding = gbk
output.encoding = gbk
file.resource.loader.path = templates

2、文档书写辅助工具

word 文档书写排版工具
　powerpoint，图片组织绘画工具
　visio 绘制数据流图，ER图等的工具
　rational rose，绘制UML图形的工具
　windows 附件中的画图来截取图片
　操作系统的全屏打印功能

　参考资料

进一步学习面向对象的系统分析和设计：《面向对象的系统分析和设计》Ronald J. Norman
　《实用面向对象软件工程教程》殷人昆田金兰马晓勤译
　良好的用例编写风格可以从这里获得：《编写有效用例》 Alistair Cockburm
　进一步理解cvs和nightlybuild技术的相关背景资料：《cvs和nightlybuild技术》杨锦方
　cvs源代码版本系统在：http://www.cvshome.org
　statcvs 项目工作量分析工具在：http://statcvs.sf.net/
　clover测试覆盖率分析工具在： http://www.cortexebusiness.com.au/
　ant构建工具在：http://ant.apache.org
　junit单元测试工具在：http://www.junit.org
　apache web程序测试工具在：http://jakarta.apache.org/cactus/
