1. 总体说明
（图片来源主要来源于Simulink 以及 Vector）

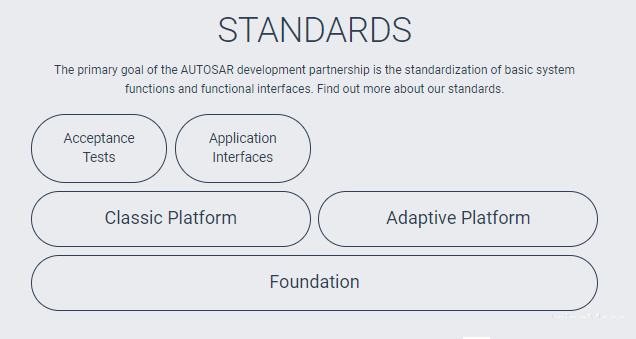

在Autosar官网（autosar.org）上，目前CLASSIC PLATFORM 更新到4.4版本，ADAPTIVE
PLATFORM更新到19.03版本，期盼已久的Adaptive Autosar终于有了基本构架。Adaptive
Autosar 不是针对Classic Autosar的升级替换，它的出现主要面对汽车更复杂的需求，包括自动驾驶、车联网以及域控制等，而传统的ECU依然采用Classic
Autosar进行开发，同时他们共存在未来智能汽车中，他们可以通过以太网进行交互。本文主要针对当前Adaptive
的信息进行汇总说明。
2. CP和AP对比

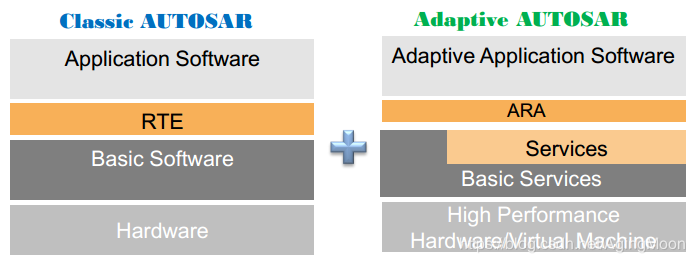

上面图片来自Simulink，我们看到其中的RTE在Classic
Autosar中，而ARA（Autosar Run-time For Adaptive）是Adaptive
Autosar的实时运行环境，他们主要区别是 Classic RTE基本是静态配置的，而Adaptive
ARA则是动态的，并且Application就像我们在电脑上安装软件一样可以安装、升级、卸载。

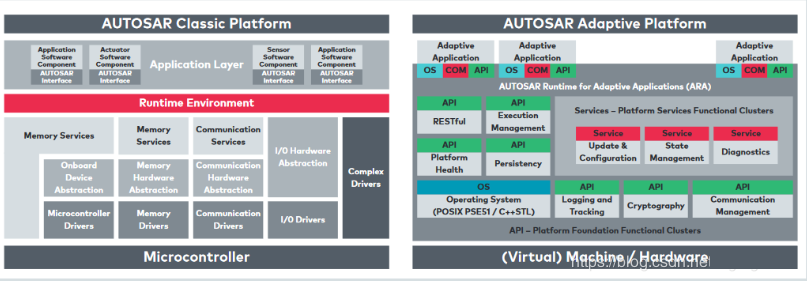

上面图片来自Vector，我们看到其实整体的差别还是比较大的，Adaptive
Autosar中保留了部分Classic的基础服务，例如诊断、网络管理等，而新增了很多新的服务如升级与配置、健康管理、执行管理、状态转移等。操作系统由之前的Autosar
OS 变为POSIX（可移植操作系统）如Linux等。

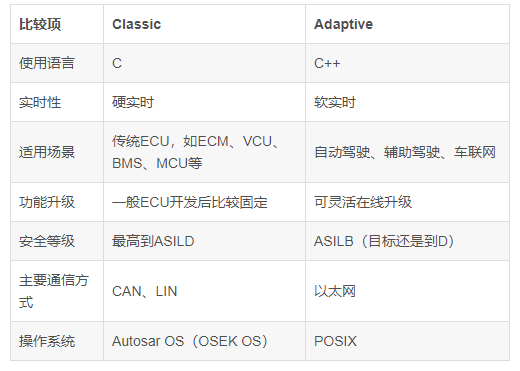

以下进行一些对比说明：

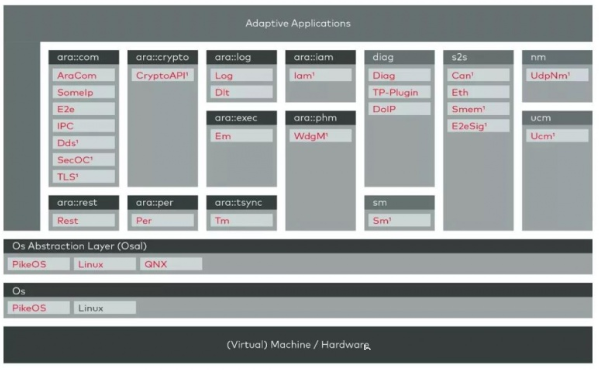

3. AP架构说明

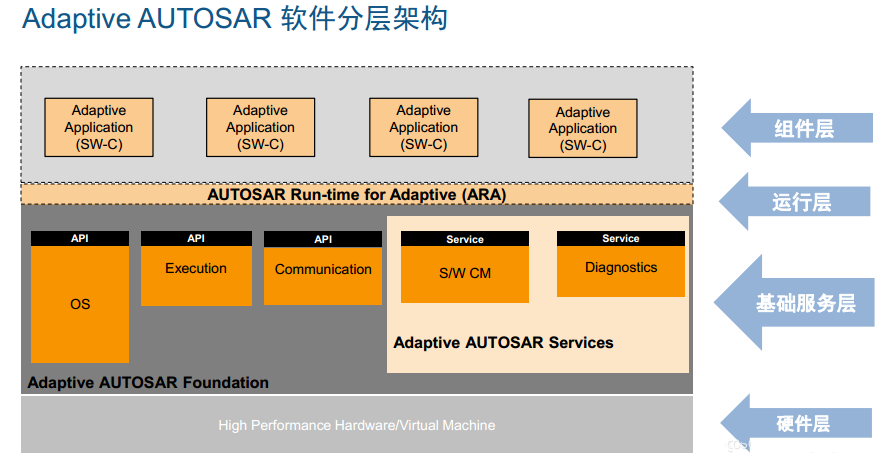

架构分层主要分为硬件层，基础服务层，ARA（实时运行环境），以及应用层。
基础服务层中，主要服务包括，通信服务（COM）、加密服务（crypto）、日志记录服务（Log）、诊断服务（Diag）、存储服务（Per）、状态管理（SM）、执行管理（Exec）、时间同步（Tsync）、升级配置管理（UCM）等

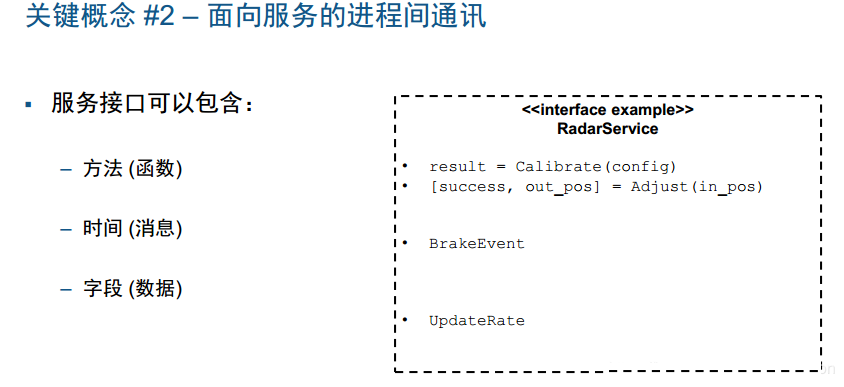

4. AP关键点

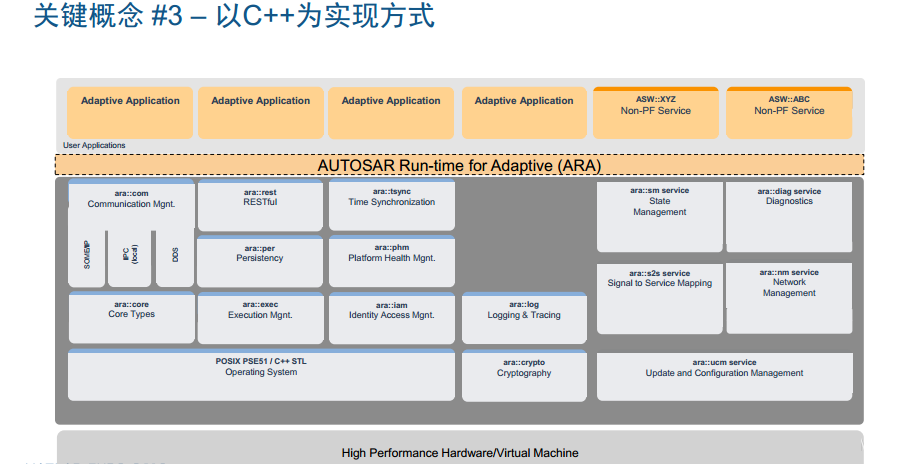

（以下几点主要来自Matlab）
5. 基础服务介绍
5.1 进程管理

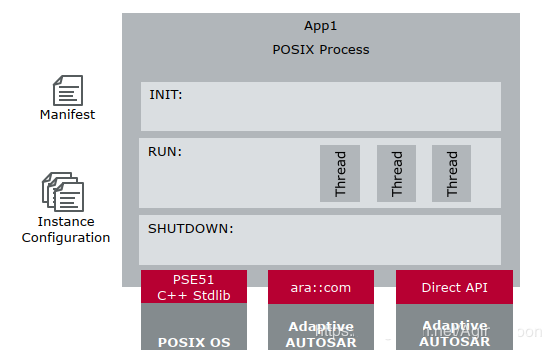

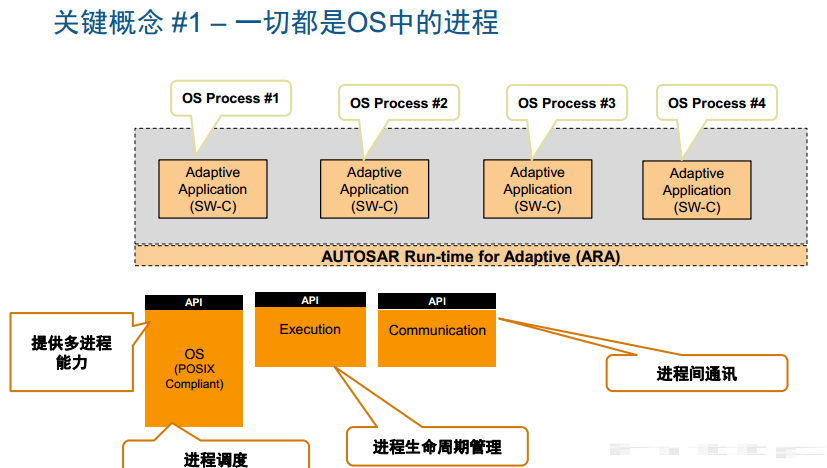

从上节我们知道Application就是OS的一个一个进程，Autosar
采用一个Manifest用来配置管理这些进程信息，包含平台相关的信息，恢复操作以及与服务或库相关的依赖关系，Instance
配置文件主要包含静态的信息，这里会配合执行管理Exec、升级与配置管理UCM以及状态管理SM等来配合管理进程。
5.2 通信服务ara::com
采用Proxy/Skeleton的通信架构，同时采用中间件SOME/IP。

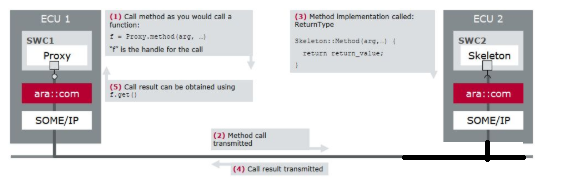

客户端 -->服务端
具体服务请求方式如上图（vector图）所示：1. 代理请求服务--2.服务传输--3.调用服务--4.结果响应--5.获取结果。

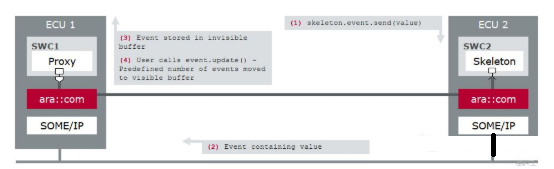

服务端-->客户端
具体事件请求过程如下：1.服务端事件请求--2.事件传输--3.事件存储--4.用户事件处理。

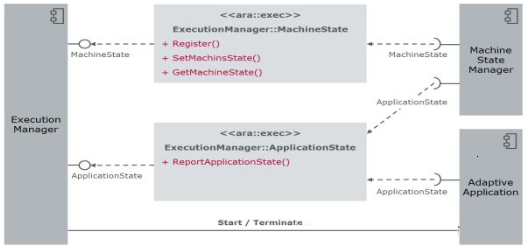

5.3 执行管理 ara::em
执行管理负责系统初始化以及Adaptive Applications的启动和关闭。
它使用Manifest文件中包含的信息来执行这些任务，包括何时以及如何启动可执行文件。
启动阶段：进行OS的启动，根据应用的manifest文件中的描述，进行应用程序的启动与执行。
运行阶段：使应用运行在状态机所期望的状态，并监测状态机状态的改变和进程的终止。
关闭阶段：在操作系统中结束结束应用实例的进程。

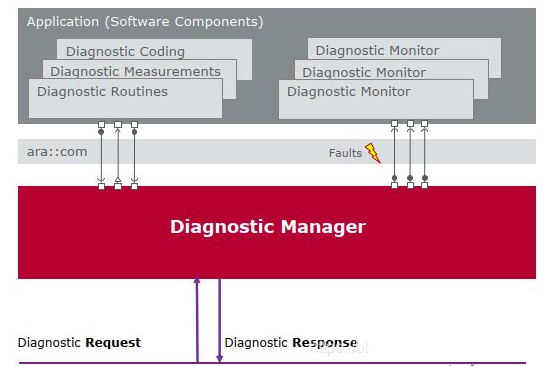

5.4 诊断管理ara:diag
Adaptive Autosar也同样使用UDS诊断服务，只是物理层采用以太网方式，同时也可以看到应用层通过com服务来请求诊断服务。

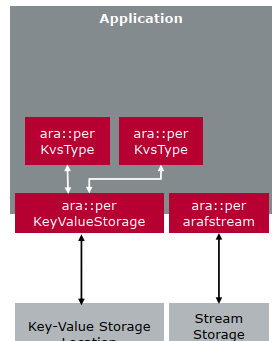

5.5 存储管理ara::per
主要通过per模块的服务来针对关键数据进行存储或实现流存储。
|
