美国防部军事信息系统体系架构框架(DODAF)概述及应用


   次浏览
 2021-7-16

编辑推荐:
本文介绍了 C4SR系统、DoDAF体系架构、DoDAF的发展历程、DoDAF应用。


本文来自于微信数据工程,由火龙果软件Anna编辑、推荐。

C4SR系统

C4ISR(军事术语,意为自动化指挥系统),是指挥、控制、通信、计算机、情报及监视与侦察的英文单词的缩写。

C4:指挥(Command),控制(Control),通信(Communication),计算机(computer)。

I:情报(Intelligence)。

S:电子监视(Surveillance)。

R:侦察(Reconnaissance)。

C4ISR,是美国人开发的一套通讯联络系统。

C4ISR系统是现代军队的神经中枢,是兵力的倍增器。美国战略C4ISR系统是美国军事指挥当局作出重大战略决策以及战略部队的指挥员对其所属部队实施指挥控制、进行管理时所用的设备、器材、程序的总称,其以信息化作战平台为依托,是整个军事C4ISR系统的重要组成部分。

一个完整的C4ISR系统应包含以下几个部分:

指挥系统。指挥系统综合运用现代科学和军事理论,实现作战信息收集、传递、处理的自动化和决策方法的科学化,以保障对部队的高效指挥,其技术设备主要有处理平台、通信设备、应用软件和数据库等。

控制系统。控制系统是用来搜集与显示情报、资料,发出命令、指示的工具,主要有提供作战指挥用的直观图形、图像的显示设备、控制键钮、通信器材及其他附属设备等。

通信系统。通信系统通常包括由专用电子计算机控制的若干自动化交换中心以及若干固定或机动的野战通信枢纽。手段包括有线载波、海底电缆、光纤以及长波、短波、微波、散射和卫星通信等。

计算机系统。电子计算机是构成指挥自动化系统的技术基础,是指挥系统中各种设备的核心。指挥自动化系统的计算机要求容量大、功能多、速度快,特别要有好的软件,并形成计算机网络。

情报、监视、侦察系统。情报系统包括情报搜集、处理、传递和显示。主要设备有光学、电子、红外侦察器材、侦察飞机、侦察卫星以及雷达等。监视与侦察系统的作用是全面了解战区的地理环境、地形特点、气象情况,实时掌握敌友兵力部署及武器装备配置及其动向。

DoDAF体系架构

为建立完备的描述C4ISR系统的体系结构的模型,DoDAF(Department of Defense ArchitectureFramework)体系架构框架应运而生。DoDAF是由C4ISR体系架构框架演化而来,为体系结构模型的开发提供了指导、规划、视图及产品说明,以保证系统之间集成与互操作的实现,现已成为美军研究和开发C4ISR系统所遵循的标准。

何谓DoDAF

DoDAF是组织表述一个架构的统一标准,它是采用标准方法表述EA(团队架构)的数据和关系类型的指引。DoDAF是控制EA开发、维护和决策生成的组织机制,是统一组织一个团队、团队的资源,描述控制EA活动的总体结构。

依据DoDAF团队架构可以揭示一个团队当前状况,勾画团队未来蓝图,确定团队的发展计划,从而奠定团队可视、可控、和谐、稳定发展的基础。

DoDAF的发展历程

DoDAF它的起源是Zachman框架。它的前身是1996年出台的指挥控制通讯计算机情报监视和侦查架构框架(C4ISRAF)。

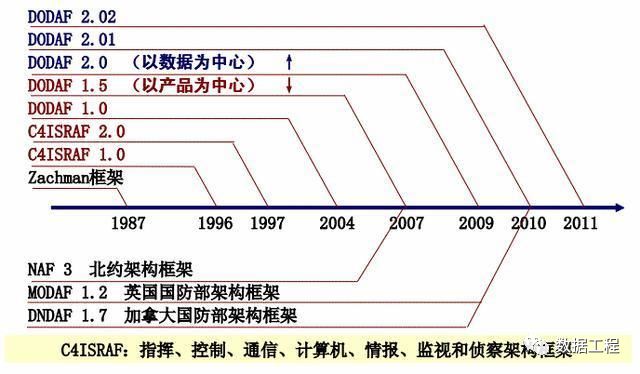

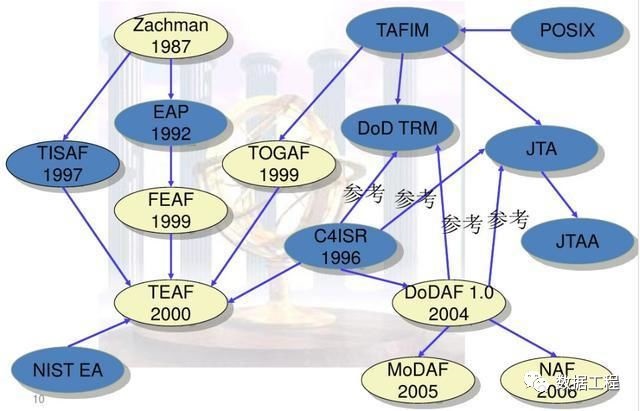

体系结构框架发展路线图

DoDaf发展路线图

DoDAF的构想

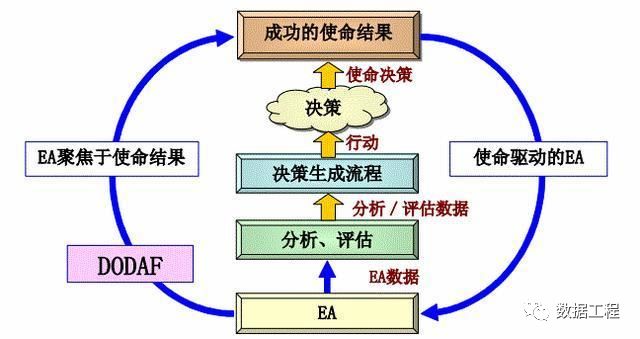

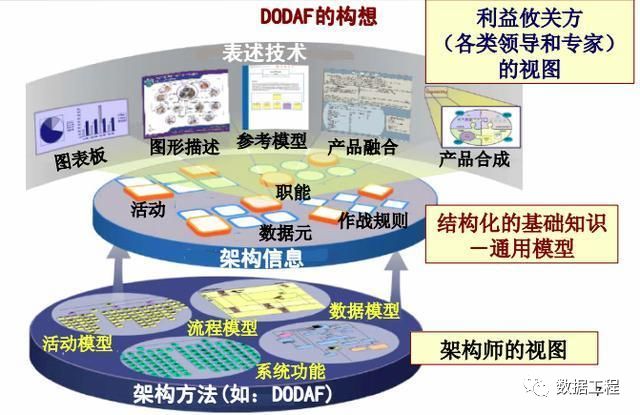

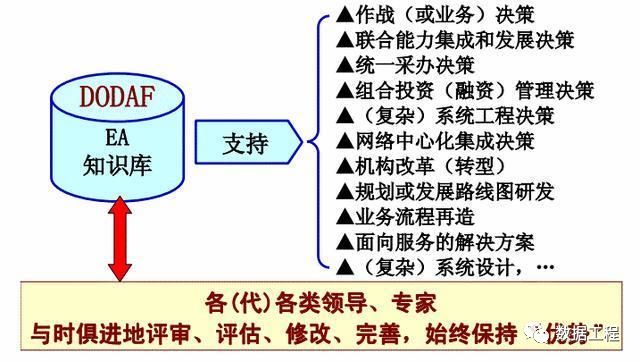

DoDAF的构想是提供顶层、促进团队架构开发的概念,指引最佳实践和方法集合,支持指挥、管理和能力域的决策流程。它聚焦于产生关键决策的架构数据,可确保架构师通过视图和模型为决策者提供可视的源头信息,可以促进灵活开发符合一个团队文化和特色的视图。为架构师创建支持团队管理的EA,提供方法和推荐技术。

DoDAF构想

DoDAF的目的和范围

DODAF目的和范围

DoDaf目的和范围

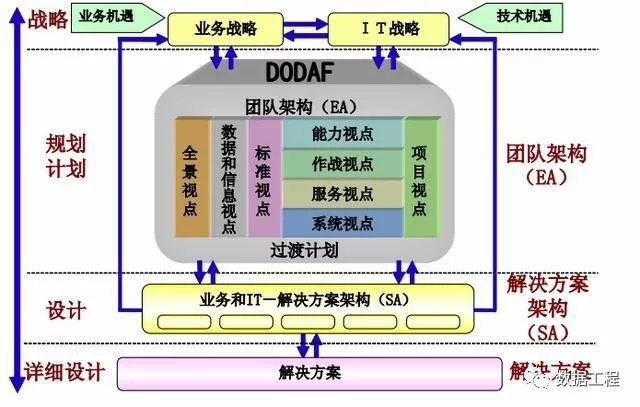

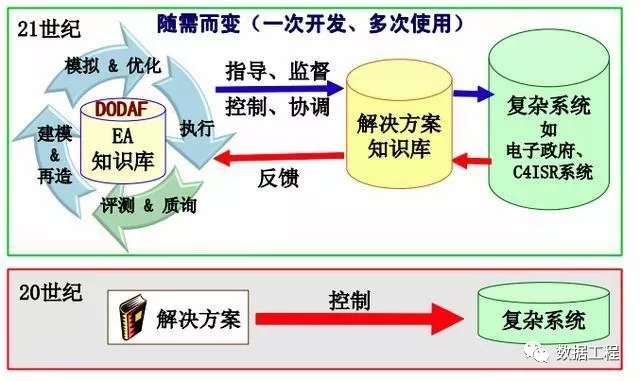

DoDAF的位置

Dodaf的位置

Dodaf的位置

Dodaf的位置

Dodaf的位置

DoDAF的核心

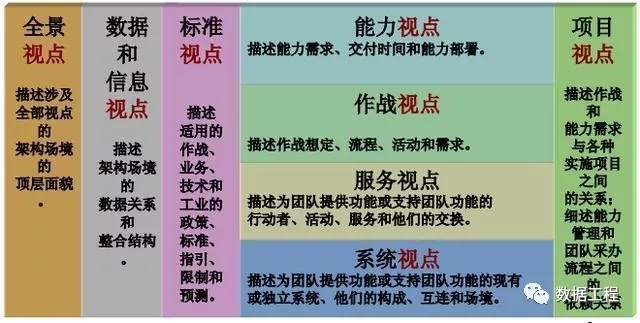

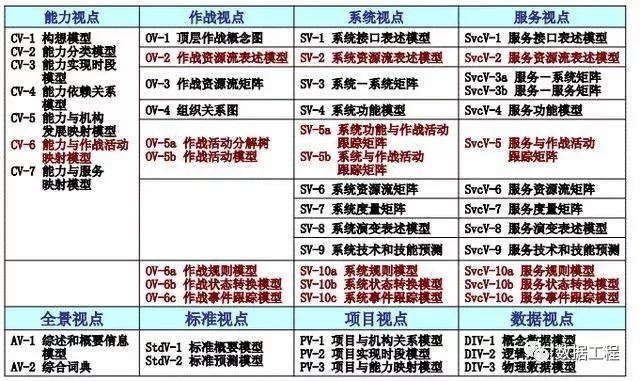

DoDAF的核心包括8个视点和52个模型。

8个视点

DoDAF的开发流程

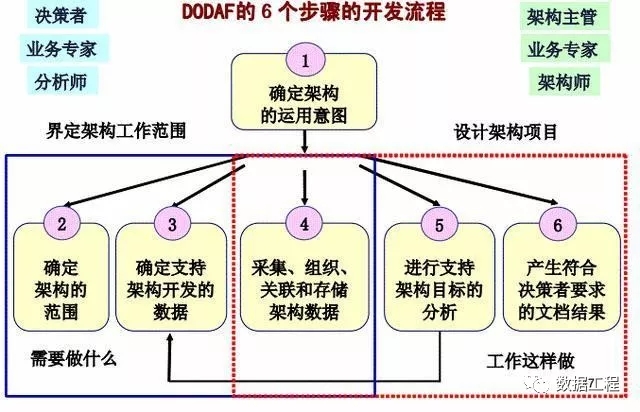

DoDAF有一个制式的开发流程,有六个步骤,其中一到四面向决策者、业务专家,还有分析师。后面的四到五专门面向架构主管、业务专家、架构师。一到四是界定架构工作范围。四到五是设计一个架构。

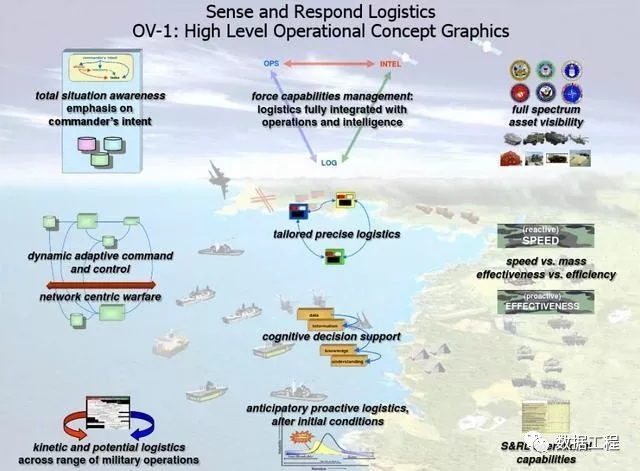

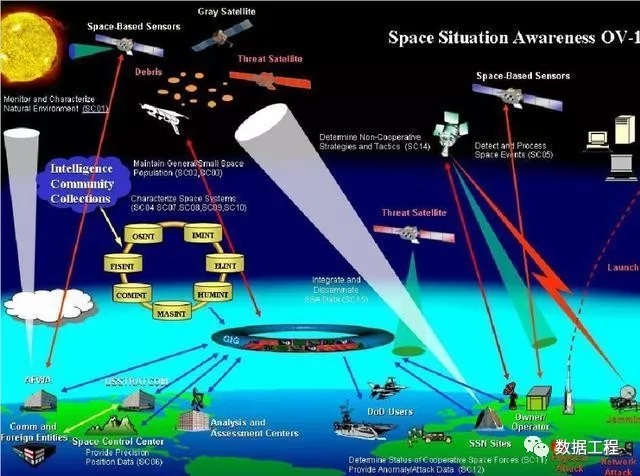

DoDAF应用

Business Enterprise Architecture

BEA是美国国防部(DoD)业务领域的体系结构,描述了:DoD业务转型的优先级、支持这些优先级所需的业务能力、支撑这些能力的系统和组织。

BEA的目的是提供业务转型的蓝图,以保证作战部队能够得到合适的能力、资源和物质。

BEA遵从DoDAF2.0标准,描述能力、活动、流程、数据、信息交换、业务规则、系统功能、系统数据交换、技术标准、术语以及相关的法律、法规和政策。
