本文主要讲解了StdV-1标准概述模型、StdV-2标准预测模型、标准视图建模步骤等相关内容。
本文来自于学术人人，由火龙果软件Anna编辑、推荐。 |
|
DoDAF2.0中的标准视图中描述的是一组控制架构描述的部分或元素的安排、交互和相互依赖的规则。这些规则应用于每个解决方案，且每个解决方案的体系结构描述只描述与所描述的体系结构相关的规则。其目的是确保解决方案满足一组指定的操作或能力需求。它包括一组理论、操作、业务、技术或行业标准、实现约定、标准选项、规则和标准，可以将它们组织到控制给定体系结构的解决方案元素的概要文件中。
标准视图（StdV）由2个模型构成，各模型的功能及预期用途如下：
| 产品 |
描述 |
| StdV-1标准概述模型 |
应用于解决方案元素的标准列表 |
| StdV-2标准预测模型 |
描述在一组时间框架内出现的标准和对当前解决方案元素的潜在影响
|
标准视图模型描述
StdV-1标准概述模型
StdV-1标准概述模型主要列出解决方案要遵从的标准、条例条令、规章制度，应用于解决方案元素的标准列表。StdV-1定义了适用于所描述体系结构的技术、运营、业务标准、指南和策略。除了确定适用的技术标准外，StdV-1还记录了适用于运营或业务环境的政策和标准。在大多数情况下，建立标准概述文件包括识别和列出现有和新兴文档的适用部分。StdV-1应该识别现有指南以及缺少指南的任何区域。与其他模型一样，为每个配置文件分配了特定的时间范围。将配置文件链接到定义的时间范围，可使配置文件同时考虑新兴技术和任何预期将被更新或过时的当前技术标准。如果一个体系结构适用多个新兴标准时间段，则应完成StdV-2标准预测模型以及StdV-1标准概述模型。
StdV-1的预期用途包括：应用标准和符合标准。
StdV-2标准预测模型
StdV-2标准预测模型包含技术相关标准、操作标准或业务标准和惯例的预期变化，这些都记录在StdV-1模型中。标准演进变化的预测需要与SV-8系统演进描述、SvcV-8服务演进描述、SV-9系统技术和技能预测以及SvcV-9服务技术和技能预测模型中提到的时间段相关联。
StdV-2是与体系结构描述所涵盖的系统、操作和业务活动相关的新兴标准的详细描述。StdV-2补充和扩展了StdV-1标准配置文件模型，当一个以上的新兴标准时间段适用于该体系结构时，应该使用StdV-2标准预测模型。
StdV-2的预期用途包括：预测标准的未来变化（为项目战略提供信息）。
标准元模型是组成DoDAF概念数据模型的24个基本元素之一，对能力、活动、资源、系统、数据等体系架构元素形成约束关系，而标准视图方法的核心就是将这种约束关系显性化与结构化，建立各类标准条目化的内容要素与相关体系架构元素在数据模型层面的关联关系，并实现变动影响的双向追溯，尤其是标准化要求与需求指标之间的追溯关系。

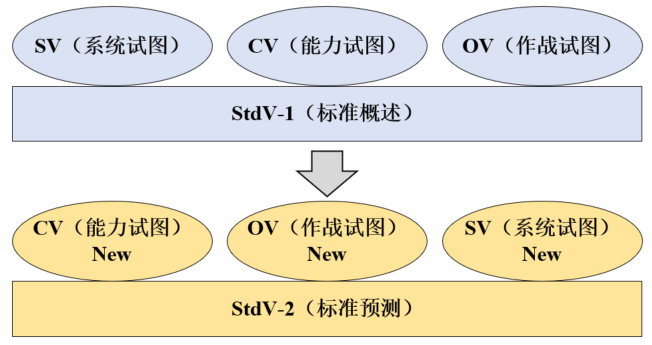

标准视图的应用贯穿整个体系结构建模过程，对整个体系结构设计发挥着基础和支撑作用。标准视图对其他视图的约束和指引关系如图所示：在标准概述的约束下进行当前系统视图的构建，在此基础上分析所具备的作战能力，进而在现有标准、系统和能力的支撑下开展各类作战活动；基于技术进步，规划未来的作战能力，分析新型的作战样式，提出新系统的研发需求，并综合分析支撑新的能力、作战活动和系统研发所需的新的标准。
标准视图对其它视图的约束和指引
标准视图建模步骤
基于需求的标准视图建模过程强调以数据为中心，重视标准视图建模所需的各类数据以及数据内部和数据之间的关系。标准视图建模应开展以下六个步骤的工作：
步骤1：明确标准视图的目的及其预期用途。DoDAF中标准视图包括两类模型：标准概述模型(StdV-1)和标准预测模型(StdV-2)。StdV-1主要描述体系结构与相关系统实现适用的标准和协议；StdV-2主要是确定预期的关键技术、标准的可实现性以及这些标准对体系结构各组成单元开发和维护的影响。标准视图的构建应涵盖产品全寿命周期，包括设计、制造、使用保障等环节所有适用的标准和需要新编的标准。
步骤2：确定标准视图的适用范围。根据DoDAF中对于标准视图的要求，在标准视图的两个模型中需要说明其适用的时间，并且在开发前期明确在标准视图开发过程中可能存在的技术难点，以及相关资源对标准视图的限制，根据现有的资源条件，确定标准视图的工作范围。
步骤3：确定标准视图的产品模型及所需数据。标准视图的两类模型的最终表现形式是两类表格，但表格中的数据源自和系统功能、系统组成等体系结构对象关联的标准数据。其中StdV-1应包含标准所属的技术领域、现有标准的相关信息(标准编号、标准名称、标准内容、发布日期、标准状态)、产品的系统组成和标准适用的研制阶段等信息;StdV-2应包含标准所属的技术领域、预测标准的相关信息（预测标准名称、标准内容、标准状态）、产品的系统组成和标准将应用的研制阶段等信息。
步骤4：开发标准视图产品。GJB /Z 156-2011《军用电子信息系统体系结构设计指南》是对DoDAF的转化，规定了体系结构产品的逻辑开发顺序，据此分析构建标准视图所需的最小模型集。其中使用视图至少应包含高级使用概念图(OV-1)和使用活动模型(OV-5)，系统视图至少应包含系统组成模型(SV-1)、系统功能描述模型(SV-4)和系统关键技术预测(SV-9)，基于SV-1和SV-4开展标准概述模型(StdV-1)的构建，基于SV-9开展标准预测模型(StdV-2)的构建。
步骤5：分析评估标准视图。需要结合标准视图构建的既定目标和用途，采用对比分析的方法，分析构建的标准视图与预期结果的一致性，发现存在的不足，分析StdV-1是否能够对各个系统的研制提供相关的约束，StdV-2是否与系统关键技术预测的情况相符合，并能够对系统未来发展提供相应的约束。对于不满足的，需要逐步返回，查找不足，对其进行修改完善。
步骤6：生成技术标准视图开发文档。当确定标准视图内容后，需要生成标准视图开发文档，作为标准视图开发过程的总结文件。 |
