XML因为良好的结构，被广泛地应用于文档格式的定义。我们知道，应用软件一般需要用配置文件来决定运行时的一些参数。以前的应用程序的配置文件一般是一个.ini文件。虽然现在，ini文件仍然在使用，但是由于XML的出现，越来越多的商用软件正在把XML当作配置文件的格式，如BEA的Weblogic，以及IBM的Websphere等。所以，当我们设计一个软件的配置文件时，将会越来越多地考虑使用XML作为该配置文件的格式。

而因为配置文件有时候必须让用户修改，所以提供一个可视化的编辑配置文件的格式，是一个软件具有良好的用户可交互性的体现。我们必须给XML文档找到一个可视化的方法。Java语言中的Swing组件里面的JTree，用于XML文档的可视化是非常适合的。这两者之间存在着很方便的转换方法。这就意味着我们能将用户在JTree上面的操作，在存盘后方便地表现为在XML文件中的修改，也能将XML文件方便地表现为一棵JTree展现给用户。

XML文档的可视化

一个XML文档其实是一个树形的结构。比如下面这个XML文档：

<?xml version=“1.0”encoding=“GB2312”?>
<skin>
  <skin1>
    <name>古典</name>
    <dir>d:\software\App\skin</dir>
    <head>head1.bmp</head>
    <center>center1.bmp</center>
    <foot>foot1.bmp</foot>
  </skin1>
<skin2>
    <name>现代</name>
    <dir>d:\software\App\skin</dir>
    <head>head2.bmp</head>
    <center>center2.bmp</center>
    <foot>foot2.bmp</foot>
  </skin2>
</skin>

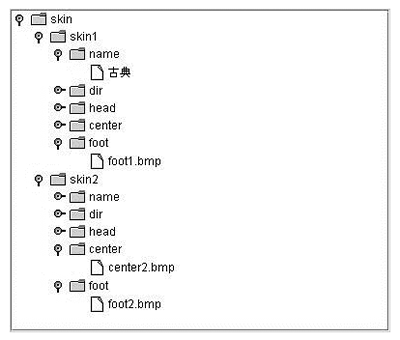

可以看得出来，该XML文档是一个多界面程序的界面图片配置程序，如果将该XML文档可视化，那么使用JTree的话应该得到的是如下图所示的结果。

图可视化结果

所有的XML文档，都能够生成这样一个Jtree。使用XML的Parser和Java里的JTree类，可以构造出一个通用的可视化XML文档从而构成一棵JTree。XML Parser对XML文档解析的结果是生成一颗DOM（Document Object Model）树，DOM树的结构和JTree的结构其实是一样的，这使JTree和XML Parser的配合非常自然。下面就介绍一下做法。

一个读写XML文件的类

首先必须获得XML Parser的包，可以从下面的地址获得：http://xml.apache.org/xerces2-j/index.html。

然后设计一个XMLTree的类，继承自JTree类的定义和成员变量，函数定义如下：

public class XMLTree extends JTree{
    private           DefaultMutableTreeNode      treeNode;  //JTree的根节点
    private           DocumentBuilderFactory 	dbf;
    // 这三个成员变量是xml parser需要的
    private           DocumentBuilder 		db;
    private           Document              doc;
    XMLTree(String fileName);
    //构造函数，做初始化工作
    public DefaultMutableTreeNode LoadFile(Node root);
    //从某个XML文件生成该树
    public void SaveToFile(DefaultMutableTreeNode root,FileWriter fw);
    //将该树存盘成XML文件
    private Node parseXml( String text )
}

其中构造函数所做的初始化工作如下：

XMLTree(String fileName){
      dbf = DocumentBuilderFactory.newInstance();
      //生成dbf的实例
      db = dbf.newDocumentBuilder();
      //生成db的实例
      treeNode = LoadFile( getXMLRoot( text ) );
      //解析该xml文件，返回JTree的根节点
      setModel( new DefaultTreeModel( treeNode ) );
      //根据该根节点生成JTree
}

其中，parseXml是一个返回XML文件根元素的程序，如下：

private Node getXMLRoot( String text ){
         ByteArrayInputStream	byteStream;
         byteStream = new ByteArrayInputStream( text.getBytes() );
         //将XML文件读到Stream里去
         try{
           doc = db.parse( byteStream );
           //解析该xml文件。
         } catch ( Exception e )
         { e.printStackTrace();}
         return ( Node )doc.getDocumentElement();
            //返回该XML文件的DOM树的根元素
}

核心部分的LoadFile是一个递归过程，如下：

private DefaultMutableTreeNode createTreeNode( Node root ){
      DefaultMutableTreeNode  treeNode = null;
         //定义要返回的根节点
      String name = root.getNodeName();
         //获得该节点的NodeName
         String value = root.getNodeValue();
         //获得该节点的NodeValue
     treeNode = new DefaultMutableTreeNode( root.
getNodeType() == Node.TEXT_NODE ? value : name );
      //如果为值节点，那么取得该节点的值，否则取得该节点的Tag的名字
      if ( root.hasChildNodes() )
      //如果该节点有孩子节点，那么递归处理该节点的孩子节点
      {  NodeList children = root.getChildNodes();
        //取得该节点的子节点列表
         if( children != null ){
         //判断子节点是否为空
          int numChildren = children.getLength();
           //取得字节数目
            for (int i=0; i < numChildren; i++){
               Node node = children.item(i);
                  //循环处理每个子节点
               if( node != null )
               {  if( node.getNodeType() == Node.ELEMENT_NODE )
                  { treeNode.add( createTreeNode(node) );
                  //如果该子节点还有孩子节点使用递归的方法处理该子节点
                  } else {
                 String data = node.getNodeValue();
                  if( data != null )
                  {
                     data = data.trim();
                     if ( !data.equals(“\n”) && !data.equals(“\r\n”) &&
data.length() > 0 )
                     {    treeNode.add(new
DefaultMutableTreeNode(node.getNodeValue()));
                       //如果该节点没有孩子节点，那么直接加到节点下
                       }
                   }
                 }
               }
            }
         }
      }
      return treeNode;  //返回节点 }

使用Java的Swing包里的方法能够很容易地在JTree上做改动，可以使用弹出对话框的方法，也可以直接在JTree上改动。总之，JTree改动后，需要重新写回文件中去将一棵JTree写成XML文件是一个递归的过程，方法如下：

public void SaveToFile(DefaultMutableTreeNode, FileWriter fw)
    {try {
      if (root.isLeaf()) fw.write(root.toString()+“\r\n”);
//如果是叶子节点则直接将该节点输出到文件中
　　　　　else { //不是叶子节点的话递归输出该节点
      fw.write(“<”+root.toString()+“>\r\n”);
     for (int i=0; i < root.getChildCount(); i++)
       { DefaultMutableTreeNode childNode =(DefaultMutableTreeNode)
root.getChildAt(i);
         saveFile(childNode, fw);
         //递归输出该节点的所有子节点 }
   fw.write(“</”+root.toString()+“>\r\n”);
    }
      } catch (Exception e)
      {  e.printStackTrace();
      } }

必须注意的是，如果XML文件中包含中文，那么需要在调用上面的函数之前，先在文件中输入该XML文件的编码方式，方法如下：

fw.write(“<?xml version=“1.0” encoding=“GB2312”?>\r\n”);

在调用该函数结束后，还应该关闭该文件，方法是：

fw.close()

结论

XML文件广泛地运用于配置文件、信息传递中。它的可视化方法有很多，本文通过结合Java的JTree类，介绍了其中一种实现方法。Java语言和XML的良好结合，让使用Java编制XML程序既灵活又方便。
