Oracle中使用PL/SQL操作COM对象


2006.09.26



PL/SQL是由Oracle公司对标准SQL进行扩展，专用于Oracle数据库中程序设计的专用语言，属第三代过程式程序设计语言。从Oracle8开始提供了直接从PL/SQL中调用外部C语言过程，允许开发人员用PL/SQL进行使用C语言编制的程序模块。从Oracle8i开始，又引入了Java程序。

在本文中主要介绍外部例程的基本原理以及使用条件，介绍如何通过引用外部例程来操作Windows中的COM对象，并做了一个操作Excel对象的示例。

本文的运行环境全部建立在Oracle9i和Windows2000。其中ORACLE的安装目录（ORACLE_HOME）为D:\oracle\ora92，SID为ORADB，主机名为CHANET。

必要性

扩展后的PL/SQL语言已经集成了标准SQL，在效率和安全上非常适合设计Oracle数据库程序，但对于应用的某些功能，其它的程序设计语言比PL/SQL更适合，如：使用操作系统资源，C语言在计算和引用系统对象及使用设备上优于PL/SQL，而Java语言在网络上的应用优于PL/SQL。

如果在应用上要用到不适合用PL/SQL语言的话，这时就要使用其它语言进行编制，然后由PL/SQL作为外部例程进行调用。

在Oracle8之前的版本，PL/SQL和其它语言的唯一通信是借助于DBMS_PIPE和DBMS_ALERT包来实现，在使用之前必需建立一个OCI接口或预编译器编制的监护程序，使用比较复杂。外部例程的出现，只需在PL/SQL中建立一个函数映射到外部例程对应的函数，就像普通的PL/SQL函数使用一样，简化了使用过程。

基本原理

当引用外部C语言例程时，Oracle监听器将启动extproc进程，该进程将会动态地载入共享库（在Windows下称为动态链接库，即是DLL文件），进程起了一个缓冲的作用，当PL/SQL过程调用外部函数时，进程把命令发送到共享库，之后把结果返回给PL/SQL过程。

进程被调用后随着共享库的使用会话（session）而存在，如果调用完毕或者关闭数据库用户会话，extproc进程会自动关闭。

如下图1-1为调用外部例程的描述。


　　图1 监听器与extproc进程

使用配置

在调用外部例程之前，必需进行如下设置：

　　·配置监听器。

　　·配置Net组件服务。

配置监听器，打开D:\oracle\ora92\network\admin\listener.ora 文件，修改文件参数。

LISTENER =
(DESCRIPTION_LIST =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = CHANET)(PORT = 1521))
)
(ADDRESS_LIST =

(ADDRESS = (PROTOCOL = IPC)(KEY = extproc1))
)
)
)
SID_LIST_LISTENER =
(SID_LIST =
(SID_DESC =
(SID_NAME = PLSExtProc)
(ORACLE_HOME = D:\oracle\ora92)
(PROGRAM = extproc)
)
(SID_DESC =
(GLOBAL_DBNAME = ORADB)
(ORACLE_HOME = D:\oracle\ora92)
(SID_NAME = ORADB)
)
)

其中有两部份参数对于使用外部例程是很重要的。

　　·(ADDRESS_LIST = (ADDRESS = (PROTOCOL = IPC)(KEY = extproc1))

　设置基于IPC协议的外部例程

　　·(SID_DESC =(SID_NAME = PLSExtProc) (ORACLE_HOME = D:\oracle\ora92) (PROGRAM = extproc) )

记录数据库的相关属性，SID_NAME在默认的情况下是PLSExtproc。

配置Net组件服务，打开D:\oracle\ora92\network\admin\tnsnames.ora文件，把如下内容保存在该文件里。

EXTPROC_CONNECTION_DATA =
(DESCRIPTION =
　(ADDRESS_LIST =
　　(ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1))
　)
　(CONNECT_DATA =
　　(SID = PLSExtProc)
　　(PRESENTATION = RO)
　)
)

重要参数说明：

　　　·(ADDRESS = (PROTOCOL = IPC)(KEY = EXTPROC1))

　　　·(CONNECT_DATA = (SID = PLSExtProc) (PRESENTATION = RO)

两设置必需与listener.ora里的一致。

重启监听器，并测试服务是否可用。

停止监听器：lsnrctl stop

启动监听器：lsnrctl start

测试服务是否可用：

C:\>tnsping EXTPROC_CONNECTION_DATA
TNS Ping Utility for 32-bit Windows: Version 9.2.0.1.0 - Production on 07-4月 -2
005 16:57:00
Copyright (c) 1997 Oracle Corporation. All rights reserved.

已使用的参数文件:

D:\oracle\ora92\network\admin\sqlnet.ora

已使用 TNSNAMES 适配器来解析别名

Attempting to contact (DESCRIPTION = (ADDRESS_LIST = (ADDRESS = (PROTOCOL = IPC)
(KEY = EXTPROC1))) (CONNECT_DATA = (SID = PLSExtProc) (PRESENTATION = RO)))
OK（30毫秒）

测试extproc进程是否正常：

D:\oracle\ora92\bin>extproc
Oracle Corporation --- 星期四 4月 07 2005 17:37:18.968
Heterogeneous Agent Release 9.2.0.1.0 - Production

4、使用COM对象说明

COM对象设计都会提供了三个基本操作给开发人员使用，分别为：获取属性值，设置属性值（只读属性除外），调用方法。Oracle数据库在Windows的平台下提供了操作COM对象的接口，属于C语言外部例程模式。

工作原理如下图：


　图2 操作COM对象工作原理

在使用该功能之前，需明白如下内容：

1) 创建COM对象操作函数。

SQL> CONNECT SYSTEM/chanet@oradb
SQL> CREATE USER chanet identified by chanet;
SQL> GRANT CREATE LIBRARY TO chanet;
SQL> CONNECT chanet/chanet@oradb;
SQL> @D:\oracle\ora92\com\comwrap.sql;

2)配置监听器。

在listener.ora文件里，添加如下内容，并重启监听器。

STARTUP_WAIT_TIME_LISTENER = 0
CONNECT_TIMEOUT_LISTENER = 10
TRACE_LEVEL_LISTENER = off
PASSWORDS_LINTENER = (oracle)

3) PL/SQL数据类型与对应的COM对象类型

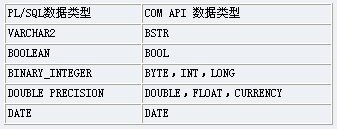

表1-1数据类型比较

　
　4) 函数说明。

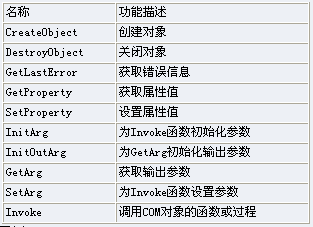

表1-2函数说明

　

　5) 操作Excel示例

本节介绍如何操作COM对象（以Excel对象为例），将数据库里的表记录通过PL/SQL语句输出成Excel文件。通过对象浏览器可以查看Excel对象提供的属性和方法。（如：在Excel菜单，工具 -> 宏 -> 打开Visual Basic编辑器，在编辑器里，视图 -> 对象浏览器）。

使用Excel对象一般针对单元格进行操作（如，设置第一个单元格字体大小的代码为：Range("A1").Font.Size = 20）。对应的COM外部例程操作的步骤为：

1、获取程序句柄；

2、获取工作簿句柄；

3、获取工作表句柄；

4、获取Range区句柄；

5、获取Font类句柄；

6、设置Size属性。

如下为操作Excel对象的例子，首先建立示例表，然后建立操作包（package），最后是使用包函数的过程（procedure）。创建一个测试用表：

-- 销售表（脚本）

CREATE TABLE IT_SALE_TAB(ITS_ID VARCHAR2(5),ITS_DATE DATE,ITS_TOTAL NUMBER);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’1’,TO_DATE(’2004-01-01’,’YYYY-MM-DD’),250);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’2’,TO_DATE(’2004-02-01’,’YYYY-MM-DD’),150);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’3’,TO_DATE(’2004-03-01’,’YYYY-MM-DD’),80);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’4’,TO_DATE(’2004-04-01’,’YYYY-MM-DD’),96);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’5’,TO_DATE(’2004-05-01’,’YYYY-MM-DD’),300);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’6’,TO_DATE(’2004-06-01’,’YYYY-MM-DD’),210);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’7’,TO_DATE(’2004-07-01’,’YYYY-MM-DD’),320);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’8’,TO_DATE(’2004-08-01’,’YYYY-MM-DD’),280);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’9’,TO_DATE(’2004-09-01’,’YYYY-MM-DD’),276);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’10’,TO_DATE(’2004-10-01’,’YYYY-MM-DD’),368);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’11’,TO_DATE(’2004-11-01’,’YYYY-MM-DD’),163);
INSERT INTO IT_SALE_TAB(ITS_ID,ITS_DATE,ITS_TOTAL)
VALUES(’12’,TO_DATE(’2004-12-01’,’YYYY-MM-DD’),305);
COMMIT;

操作Excel对象包（Package）。

CREATE OR REPLACE PACKAGE oraExcel IS
xlThin BINARY_INTEGER DEFAULT 2;
DummyToken BINARY_INTEGER;
applicationToken BINARY_INTEGER:=-1; -- Excel对象句柄
WorkBooksToken BINARY_INTEGER:=-1; -- 工作簿句柄
WorkBookToken BINARY_INTEGER:=-1;
WorkSheetToken BINARY_INTEGER:=-1; -- 工作表句柄
WorkSheetToken1 BINARY_INTEGER:=-1;
RangeToken BINARY_INTEGER:=-1; -- Range区句柄
ChartObjectToken BINARY_INTEGER:=-1; -- 图表对象句柄
ChartObject1 BINARY_INTEGER:=-1;
Chart1Token BINARY_INTEGER:=-1;
hLines BINARY_INTEGER:=-1;
i BINARY_INTEGER;
err_src VARCHAR2(255);
err_desc VARCHAR2(255);
err_hpf VARCHAR2(255);
err_hpID BINARY_INTEGER;
-- 创建Excel对象
FUNCTION CreateExcelWorkSheet(servername VARCHAR2) RETURN BINARY_INTEGER;
-- 插入数据(字符型)
FUNCTION setCellValues(RANGE VARCHAR2,data VARCHAR2,TYPE VARCHAR2)
RETURN BINARY_INTEGER;
-- 插入数据(日期型)
FUNCTION setCellValues(RANGE VARCHAR2,data DATE,TYPE VARCHAR2)
RETURN BINARY_INTEGER;
-- 插入数据(整型)
FUNCTION setCellValues(RANGE VARCHAR2,data BINARY_INTEGER,TYPE VARCHAR2)
RETURN BINARY_INTEGER;
-- 插入数据(实型)
FUNCTION setCellValuesReal(RANGE VARCHAR2,data DOUBLE PRECISION,TYPE VARCHAR2)
RETURN BINARY_INTEGER;
-- 设置列宽
FUNCTION setCellColWidth(RANGE VARCHAR2,width DOUBLE PRECISION,TYPE VARCHAR2) RETURN
BINARY_INTEGER;
-- 设置表格
FUNCTION setCellLines(RANGE VARCHAR2,BordersIndex BINARY_INTEGER,weight
BINARY_INTEGER DEFAULT xlThin,TYPE VARCHAR2) RETURN BINARY_INTEGER;
-- 合并单元格
FUNCTION setCellMerge(RANGE VARCHAR2,bValues BOOLEAN,TYPE VARCHAR2)
RETURN BINARY_INTEGER;
-- 设置字体属性
FUNCTION setCellFont(RANGE VARCHAR2,Property VARCHAR2,
fontValues BINARY_INTEGER,TYPE VARCHAR2) RETURN BINARY_INTEGER;
-- 调用方法
FUNCTION callMethod(RANGE VARCHAR2,MethodName VARCHAR2) RETURN BINARY_INTEGER;
-- 插入图表
FUNCTION InsertChart(xpos BINARY_INTEGER,ypos BINARY_INTEGER,
width BINARY_INTEGER,height BINARY_INTEGER,
RANGE VARCHAR2,TYPE VARCHAR2) RETURN BINARY_INTEGER;
-- 保存文件
FUNCTION SaveToFile(filename VARCHAR2) RETURN BINARY_INTEGER;
-- 关闭Excel对象
FUNCTION CloseExcel RETURN BINARY_INTEGER;
END oraExcel;

数据包体内容（PACKAGE BODY）

CREATE OR REPLACE PACKAGE BODY oraExcel IS
FUNCTION CreateExcelWorkSheet(servername VARCHAR2) RETURN BINARY_INTEGER IS
BEGIN
-- 创建Excel对象
i:=ordcom.CreateObject(’Excel.Application’, 0, servername,applicationToken);
IF (i!=0) THEN -- 创建失败,提示返回的错误信息
ordcom.GetLastError(err_src, err_desc, err_hpf, err_hpID);
raise_application_error(-20000,err_src || err_desc || err_hpf || err_hpID);
END IF;
-- 通过程序对象句柄获取工作簿句柄
i:=ordcom.GetProperty(applicationToken, ’WorkBooks’, 0, WorkBooksToken);
ordcom.InitArg();
ordcom.SetArg(-4167,’I4’);
i:=ordcom.Invoke(WorkBooksToken, ’Add’, 1, WorkBookToken);
ordcom.InitArg();
ordcom.SetArg(’Sheet 1’,’BSTR’);

-- 获取工作表句柄

i:=ordcom.GetProperty(applicationToken, ’WorkSheets’, 0, WorkSheetToken1);
i:=ordcom.Invoke(WorkSheetToken1, ’Add’, 0, WorkSheetToken);
RETURN i;
END CreateExcelWorkSheet;
FUNCTION setCellValues(RANGE VARCHAR2,data VARCHAR2, TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
-- 获取Range区句柄,之后将数据写入到指定的单元格
i:=ordcom.GetProperty(WorkSheetToken, ’Range’, 1, RangeToken);
i:=ordcom.SetProperty(RangeToken, ’Value’, data, TYPE);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellValues;
FUNCTION setCellValues(RANGE VARCHAR2,data BINARY_INTEGER,TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE, ’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken, ’Range’, 1, RangeToken);
i:=ordcom.SetProperty(RangeToken, ’Value’, data, type);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellValues;
FUNCTION setCellValuesReal(RANGE VARCHAR2,data DOUBLE PRECISION,TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE, ’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken, ’Range’, 1, RangeToken);
i:=ordcom.SetProperty(RangeToken, ’Value’, data, type);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellValuesReal;
FUNCTION setCellValues(RANGE VARCHAR2,data DATE,TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE, ’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken, ’Range’, 1, RangeToken);
i:=ordcom.SetProperty(RangeToken, ’Value’, data, TYPE);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellColWidth;
FUNCTION setCellMerge(RANGE VARCHAR2,bValues BOOLEAN,TYPE VARCHAR2)
RETURN i;
END setCellValues;
FUNCTION setCellColWidth(RANGE VARCHAR2,width DOUBLE PRECISION,TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’,1,RangeToken);
i:=ordcom.SetProperty(RangeToken,’ColumnWidth’,width,TYPE);
i:=ordcom.DestroyObject(RangeToken);
RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’,1,RangeToken);
i:=ordcom.SetProperty(RangeToken,’MergeCells’,bValues,’BOOLEAN’);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellMerge;
FUNCTION setCellLines(RANGE VARCHAR2,BordersIndex BINARY_INTEGER,
weight BINARY_INTEGER DEFAULT xlThin,TYPE VARCHAR2) RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’,1,RangeToken);
ordcom.InitArg();
ordcom.SetArg(BordersIndex,TYPE); -- 画表格的具体载入参数
i:=ordcom.GetProperty(RangeToken,’Borders’,1,hLines);
i:=ordcom.SetProperty(hLines,’weight’,weight,TYPE);
i:=ordcom.DestroyObject(hLines);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END setCellLines;
FUNCTION setCellFont(RANGE VARCHAR2,Property VARCHAR2,fontValues BINARY_INTEGER,TYPE
VARCHAR2) RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’,1,RangeToken);
ordcom.InitArg();
ordcom.SetArg(Property,TYPE);
ordcom.InitArg();
i:=ordcom.GetProperty(WorkSheetToken, ’ChartObjects’, 0, ChartObjectToken);
ordcom.InitArg();
ordcom.SetArg(xpos,’I2’); -- 载入图表对象位置参数
ordcom.SetArg(ypos,’I2’);
ordcom.SetArg(width,’I2’);
ordcom.SetArg(height,’I2’);
i:=ordcom.Invoke(ChartObjectToken, ’Add’, 4, ChartObject1); -- 添加图表
i:=ordcom.GetProperty(ChartObject1, ’Chart’, 0,Chart1Token);
ordcom.InitArg();
ordcom.SetArg(RANGE, ’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’, 1, RangeToken); -- 选取区域
ordcom.InitArg();
ordcom.SetArg(RangeToken, ’DISPATCH’);
IF TYPE=’xlPie’ THEN
charttype := -4102;
ELSIF TYPE=’xl3DBar’ THEN
charttype := -4099;
ELSIF TYPE=’xlBar’ THEN
charttype := 2;
ELSIF TYPE=’xl3dLine’ THEN
i:=ordcom.GetProperty(RangeToken,’Font’,0,hLines); -- 获取字体对象
i:=ordcom.SetProperty(hLines,Property,fontValues,TYPE);
i:=ordcom.DestroyObject(hLines);
i:=ordcom.DestroyObject(RangeToken);
RETURN i;
END;
FUNCTION callMethod(RANGE VARCHAR2,MethodName VARCHAR2) RETURN BINARY_INTEGER IS
reti BINARY_INTEGER := -1;
BEGIN
ordcom.InitArg();
ordcom.SetArg(RANGE,’BSTR’);
i:=ordcom.GetProperty(WorkSheetToken,’Range’,1,RangeToken);
ordcom.InitArg();
i:=ordcom.Invoke(RangeToken,MethodName,0,reti); -- 调用对象的方法
i:=ordcom.DestroyObject(RangeToken);
RETURN reti;
END;
FUNCTION InsertChart(xpos BINARY_INTEGER, ypos BINARY_INTEGER,
width BINARY_INTEGER, height BINARY_INTEGER,
RANGE VARCHAR2, TYPE VARCHAR2)
RETURN BINARY_INTEGER IS
charttype BINARY_INTEGER:= -4099;
BEGIN
charttype:= -4101;
END IF;
ordcom.SetArg(charttype,’I4’);
i:=ordcom.Invoke(Chart1Token,’ChartWizard’, 2, DummyToken);
i:=ordcom.DestroyObject(RangeToken);
i:=ordcom.DestroyObject(ChartObjectToken);
i:=ordcom.DestroyObject(ChartObject1);
i:=ordcom.DestroyObject(Chart1Token);
RETURN i;
END InsertChart;
FUNCTION SaveToFile(filename VARCHAR2) RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.SetArg(filename,’BSTR’);
i:=ordcom.Invoke(WorkBookToken, ’SaveAs’, 1, DummyToken); -- 保存文件
IF (i!=0) THEN
ordcom.GetLastError(err_src, err_desc, err_hpf, err_hpID);
raise_application_error(-20000,err_src || err_desc || err_hpf || err_hpID);
END IF;
RETURN i;
END SaveToFile;
FUNCTION CloseExcel RETURN BINARY_INTEGER IS
BEGIN
ordcom.InitArg();
ordcom.InitArg();
ordcom.SetArg(FALSE,’BOOL’);
i:=ordcom.Invoke(WorkBookToken, ’Close’, 0, DummyToken);
i:=ordcom.DestroyObject(WorkBookToken);
ordcom.InitArg();
i:=ordcom.Invoke(WorkBooksToken, ’Close’, 0, DummyToken);
i:=ordcom.DestroyObject(WorkBooksToken);
i:=ordcom.Invoke(applicationToken, ’Quit’, 0, DummyToken);
-- 关闭所有句柄
i:=ordcom.DestroyObject(WorkSheetToken);
i:=ordcom.DestroyObject(WorkSheetToken1);
i:=ordcom.DestroyObject(applicationToken);
i:=ordcom.DestroyObject(ChartObjectToken);
i:=ordcom.DestroyObject(Chart1Token);
i:=ordcom.DestroyObject(hLines);
i:=ordcom.DestroyObject(ChartObject1);
i:=ordcom.DestroyObject(dummyToken);
RETURN i;
END CloseExcel;
END oraExcel;

成功创建oraExcel包后，最后创建使用包的存储过程，实现把数据表里的字符型、日期型和数值型分别传到Excel工作表里，对数值型数据进行统计和使用Excel中的图表。该过程具体操作步骤为：

·创建Excel对象。

·建立表头，设置列宽。

·将游标数据传到工作表。

·画表格。

·设置字体属性。

·插入图表。

·保存为Excel格式文件，关闭Excel对象。

如下为dp_toExcel存储过程：

CREATE OR REPLACE PROCEDURE dp_ToExcel IS
CURSOR c1 IS SELECT ITS_ID,ITS_DATE,ITS_TOTAL FROM IT_SALE_TAB;
n BINARY_INTEGER:=2;
i BINARY_INTEGER;
filename VARCHAR2(255);
cellIndex VARCHAR2(40);
cellValue VARCHAR2(40);
cellColumn VARCHAR2(10);
returnedTime VARCHAR2(20);
currencyvalue DOUBLE PRECISION;
dateValue DATE;
xlThin BINARY_INTEGER:=2;
xlEdgeLeft BINARY_INTEGER:=7;
xlEdgeTop BINARY_INTEGER:=8;
xlEdgeBottom BINARY_INTEGER:=9;
xlEdgeRight BINARY_INTEGER:=10;
xlInsideVertical BINARY_INTEGER:=11;
xlInsideHorizontal BINARY_INTEGER:=12;
BEGIN
i:=oraExcel.CreateExcelWorkSheet(’’);
i:=oraExcel.setCellValues(’A2’, ’序号’, ’BSTR’);
i:=oraExcel.setCellValues(’B2’, ’日期’, ’BSTR’);
i:=oraExcel.setCellValues(’C2’, ’销售’, ’BSTR’);
cellValue:=c1_rec.ITS_TOTAL;
currencyValue:=cellValue;
i:=oraExcel.setCellValuesReal(cellIndex, currencyValue, ’CY’);
n:=n+1;
END LOOP;
i:=oraExcel.setCellValues(’A’||n,’合计’,’BSTR’);
i:=oraExcel.setCellValues(’C’||n,’=SUM(C3:C’||to_char(n-1)||’)’,’BSTR’);
-- 画表格
i:=oraExcel.setCellLines(’A1:C’||n,xlEdgeLeft,xlThin,’I2’);
i:=oraExcel.setCellLines(’A1:C’||n,xlEdgeTop,xlThin,’I2’);
i:=oraExcel.setCellLines(’A1:C’||n,xlEdgeBottom,xlThin,’I2’);
i:=oraExcel.setCellLines(’A1:C’||n,xlEdgeRight,xlThin,’I2’);
i:=oraExcel.setCellLines(’A1:C’||n,xlInsideVertical,xlThin,’I2’);
i:=oraExcel.setCellLines(’A1:C’||n,xlInsideHorizontal,xlThin,’I2’);
-- 设置字体属性
i:=oraExcel.setCellFont(’A1:C1’,’Size’,20,’I2’);
i:=oraExcel.setCellFont(’A1:C1’,’Bold’,1,’I2’);
i:=oraExcel.callMethod(’A1:C1’,’Merge’); -- 合并单元格
i:=oraExcel.setCellValues(’A1:C1’,’合计’,’BSTR’);
-- 插入图表
i:=oraExcel.setCellColWidth(’B:B’, 12.75,’CY’); -- 设置列宽
i:=oraExcel.setCellColWidth(’C:C’, 12.75,’CY’);
n:=3;
For c1_rec IN c1 LOOP
cellColumn:=TO_CHAR(n);
cellIndex:= ’A’||cellColumn;
cellValue:= TO_CHAR(c1_rec.ITS_ID);
i:=oraExcel.setCellValues(cellIndex, cellValue, ’BSTR’);
cellIndex:= ’B’ || cellColumn;
dateValue:=c1_rec.ITS_DATE;
i:=oraExcel.setCellValues(cellIndex, dateValue, ’DATE’);
cellIndex:= ’C’ || cellColumn;
i:=oraExcel.InsertChart(350,200,250,250,’C3:C’||TO_CHAR(n-1),’xlPie’);
SELECT TO_CHAR(SYSDATE, ’HH24MISS’) INTO returnedTime FROM dual;
filename:=’D:\testExcel’ || returnedTime || ’.xls’;
i:=oraExcel.SaveToFile(filename); -- 保存文件
i:=oraExcel.closeExcel(); -- 关闭对象
END;

小结

本文介绍如何从PL/SQL中直接调用C程序的外部例程，并以操作Excel对象为示例。在调用该外部例程时，有如下相关的限制：

　　·操作系统必需支持动态链接库（DLL）和共享库功能。

　　·监听器和extproc进程必须运行在数据库所在的同一台机子上，不支持远程数据库。

　　·extproc唯一支持的是C例程，但可以通过先调用C外部例程去使用其它对象（如：COM对象）。

　除了限制外，调用外部例程会引起额外的系统资源开销，在使用外部例程之前要考虑是否一定要用到外部例程。



版权所有：UML软件工程组织
