刚开始学习的时候，百度去查，但发现好多说得太复杂不好理解，结合各个文章总结一下（建议大概看文字，不理解不要紧，然后再看图的执行步骤然后在结合文字，这样一切就清晰好多）
B-tree，B是balance，一般用于数据库的索引。使用B-tree结构可以显著减少定位记录时所经历的中间过程，从而加快存取速度。而B+tree是B-tree的一个变种，大名鼎鼎的MySQL就普遍使用B+tree实现其索引结构。
那数据库为什么使用这种结构？
一般来说，索引本身也很大，不可能全部存储在内存中，因此索引往往以索引文件的形式存储的磁盘上。这样的话，索引查找过程中就要产生磁盘I/O消耗，相对于内存存取，I/O存取的消耗要高几个数量级，所以评价一个数据结构作为索引的优劣最重要的指标就是在查找过程中磁盘I/O操作次数的渐进复杂度。换句话说，索引的结构组织要尽量减少查找过程中磁盘I/O的存取次数。
为了达到这个目的，磁盘按需读取，要求每次都会预读的长度一般为页的整数倍。而且数据库系统将一个节点的大小设为等于一个页，这样每个节点只需要一次I/O就可以完全载入。每次新建节点时，直接申请一个页的空间，这样就保证一个节点物理上也存储在一个页里，加之计算机存储分配都是按页对齐的，就实现了一个node只需一次I/O。并把B-tree中的m值设的非常大，就会让树的高度降低，有利于一次完全载入

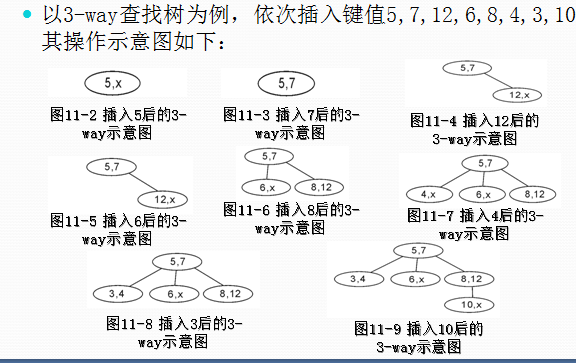

m-way查找树（重点看步骤图）
首先介绍一下m-way查找树，顾名思义就是一棵树的每个节点的度小于等于m。
故，它的性质如下：
- 每个节点的键值数小于m
- 每个节点的度小于等于m
- 键值按顺序排列
- 子树的键值要完全小于或大于或介于父节点之间的键值
B-tree
B-tree又叫平衡多路查找树。一棵m阶的B-tree (m叉树)的特性如下：
（其中ceil(x)是一个取上限的函数）
1) 树中每个结点至多有m个孩子；
2) 除根结点和叶子结点外，其它每个结点至少有有ceil(m / 2)个孩子；
3) 若根结点不是叶子结点，则至少有2个孩子（特殊情况：没有孩子的根结点，即根结点为叶子结点，整棵树只有一个根节点）；
4) 所有叶子结点都出现在同一层，叶子结点不包含任何关键字信息(可以看做是外部结点或查询失败的结点，实际上这些结点不存在，指向这些结点的指针都为null)；
5) 每个非终端结点中包含有n个关键字信息： (n，P0，K1，P1，K2，P2，......，Kn，Pn)。其中：
a) Ki (i=1...n)为关键字，且关键字按顺序排序K(i-1)< Ki。
b) Pi为指向子树根的接点，且指针P(i-1)指向子树种所有结点的关键字均小于Ki，但都大于K(i-1)。
c) 关键字的个数n必须满足： ceil(m / 2)-1 <= n <= m-1。
B-tree中的每个结点根据实际情况可以包含大量的关键字信息和分支(当然是不能超过磁盘块的大小，根据磁盘驱动(disk drives)的不同，一般块的大小在1k~4k左右)；这样树的深度降低了，这就意味着查找一个元素只要很少结点从外存磁盘中读入内存，很快访问到要查找的数据。

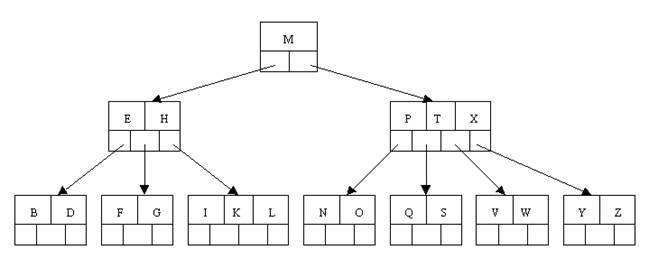

下面以一棵5阶B-tree实例进行讲解(如下图所示)：（重点看以下图）
其满足上述条件：除根结点和叶子结点外，其它每个结点至少有ceil(5/2)=3个孩子（至少2个关键字）；当然最多5个孩子（最多4个关键字）。下图中关键字为大写字母，顺序为字母升序。
插入（insert）操作：插入一个元素时，首先在B-tree中是否存在，如果不存在，即在叶子结点处结束，然后在叶子结点中插入该新的元素，注意：如果叶子结点空间足够，这里需要向右移动该叶子结点中大于新插入关键字的元素，如果空间满了以致没有足够的空间去添加新的元素，则将该结点进行“分裂”，将一半数量的关键字元素分裂到新的其相邻右结点中，中间关键字元素上移到父结点中（当然，如果父结点空间满了，也同样需要“分裂”操作），而且当结点中关键元素向右移动了，相关的指针也需要向右移。如果在根结点插入新元素，空间满了，则进行分裂操作，这样原来的根结点中的中间关键字元素向上移动到新的根结点中，因此导致树的高度增加一层。
咱们通过一个实例来逐步讲解下。插入以下字符字母到空的5阶B-tree中：C N G A H E K Q M F W L T Z D P R X Y S，5序意味着一个结点最多有5个孩子和4个关键字，除根结点外其他结点至少有2个关键字，首先，结点空间足够，4个字母插入相同的结点中，如下图：
当咱们试着插入H时，结点发现空间不够，以致将其分裂成2个结点，移动中间元素G上移到新的根结点中，在实现过程中，咱们把A和C留在当前结点中，而H和N放置新的其右邻居结点中。如下图：
当咱们插入E,K,Q时，不需要任何分裂操作

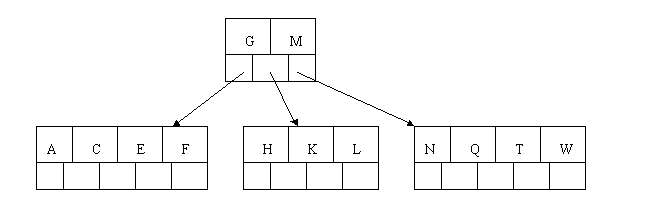

插入M需要一次分裂，注意M恰好是中间关键字元素，以致向上移到父节点中

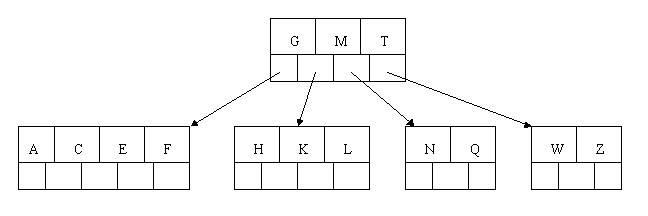

插入F,W,L,T不需要任何分裂操作
插入Z时，最右的叶子结点空间满了，需要进行分裂操作，中间元素T上移到父节点中，注意通过上移中间元素，树最终还是保持平衡，分裂结果的结点存在2个关键字元素。

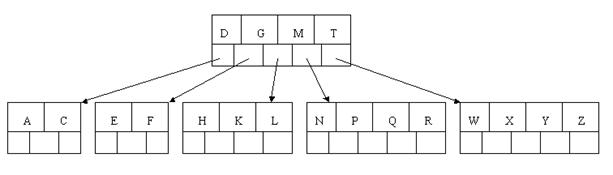

插入D时，导致最左边的叶子结点被分裂，D恰好也是中间元素，上移到父节点中，然后字母P,R,X,Y陆续插入不需要任何分裂操作。

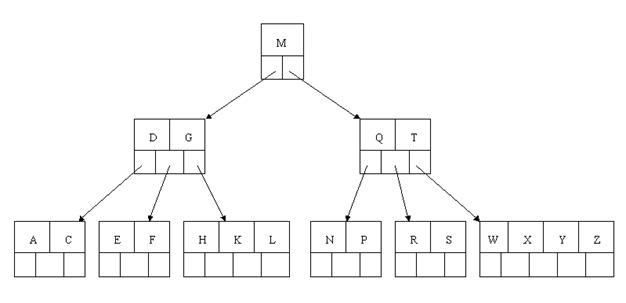

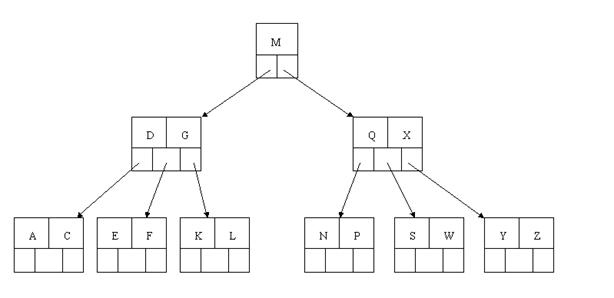

最后，当插入S时，含有N,P,Q,R的结点需要分裂，把中间元素Q上移到父节点中，但是情况来了，父节点中空间已经满了，所以也要进行分裂，将父节点中的中间元素M上移到新形成的根结点中，注意以前在父节点中的第三个指针在修改后包括D和G节点中。这样具体插入操作的完成，下面介绍删除操作，删除操作相对于插入操作要考虑的情况多点。
删除(delete)操作：首先查找B-tree中需删除的元素,如果该元素在B-tree中存在，则将该元素在其结点中进行删除，如果删除该元素后，首先判断该元素是否有左右孩子结点，如果有，则上移孩子结点中的某相近元素到父节点中，然后是移动之后的情况；如果没有，直接删除后，移动之后的情况.。
删除元素，移动相应元素之后，如果某结点中元素数目小于ceil(m/2)-1，则需要看其某相邻兄弟结点是否丰满（结点中元素个数大于ceil(m/2)-1），如果丰满，则向父节点借一个元素来满足条件；如果其相邻兄弟都刚脱贫，即借了之后其结点数目小于ceil(m/2)-1，则该结点与其相邻的某一兄弟结点进行“合并”成一个结点，以此来满足条件。那咱们通过下面实例来详细了解吧。
以上述插入操作构造的一棵5阶B-tree为例，依次删除H,T,R,E。

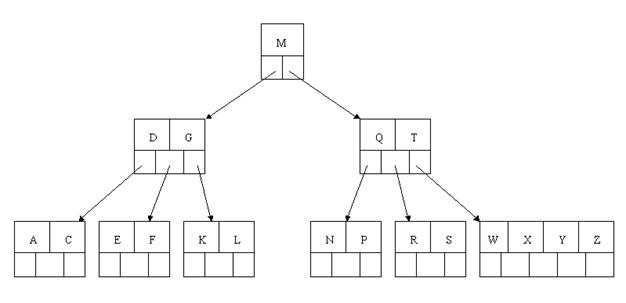

首先删除元素H，当然首先查找H，H在一个叶子结点中，且该叶子结点元素数目3大于最小元素数目ceil(m/2)-1=2，则操作很简单，咱们只需要移动K至原来H的位置，移动L至K的位置（也就是结点中删除元素后面的元素向前移动）
下一步，删除T,因为T没有在叶子结点中，而是在中间结点中找到，咱们发现他的继承者W(字母升序的下个元素)，将W上移到T的位置，然后将原包含W的孩子结点中的W进行删除，这里恰好删除W后，该孩子结点中元素个数大于2，无需进行合并操作。

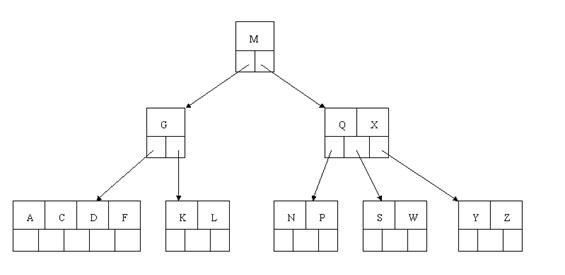

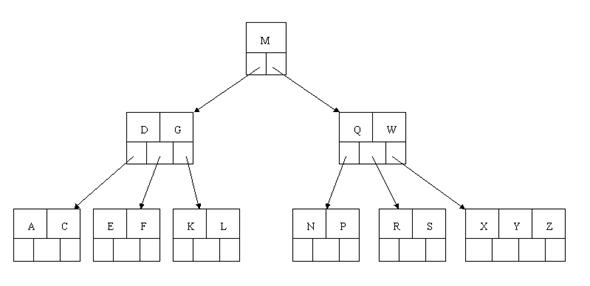

下一步删除R，R在叶子结点中,但是该结点中元素数目为2，删除导致只有1个元素，已经小于最小元素数目ceil(5/2)-1=2,如果其某个相邻兄弟结点中比较丰满（元素个数大于ceil(5/2)-1=2），则可以向父结点借一个元素，然后将最丰满的相邻兄弟结点中上移最后或最前一个元素到父节点中，在这个实例中，右相邻兄弟结点中比较丰满（3个元素大于2），所以先向父节点借一个元素W下移到该叶子结点中，代替原来S的位置，S前移；然后X在相邻右兄弟结点中上移到父结点中，最后在相邻右兄弟结点中删除X，后面元素前移。
最后一步删除E，删除后会导致很多问题，因为E所在的结点数目刚好达标，刚好满足最小元素个数（ceil(5/2)-1=2）,而相邻的兄弟结点也是同样的情况，删除一个元素都不能满足条件，所以需要该节点与某相邻兄弟结点进行合并操作；首先移动父结点中的元素（该元素在两个需要合并的两个结点元素之间）下移到其子结点中，然后将这两个结点进行合并成一个结点。所以在该实例中，咱们首先将父节点中的元素D下移到已经删除E而只有F的结点中，然后将含有D和F的结点和含有A,C的相邻兄弟结点进行合并成一个结点。

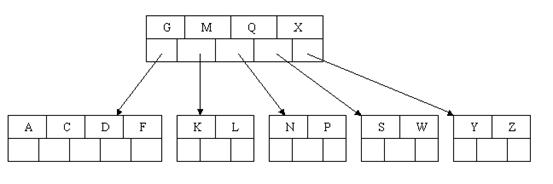

也许你认为这样删除操作已经结束了，其实不然，在看看上图，对于这种特殊情况，你立即会发现父节点只包含一个元素G，没达标，这是不能够接受的。如果这个问题结点的相邻兄弟比较丰满，则可以向父结点借一个元素。假设这时右兄弟结点（含有Q,X）有一个以上的元素（Q右边还有元素），然后咱们将M下移到元素很少的子结点中，将Q上移到M的位置，这时，Q的左子树将变成M的右子树，也就是含有N，P结点被依附在M的右指针上。所以在这个实例中，咱们没有办法去借一个元素，只能与兄弟结点进行合并成一个结点，而根结点中的唯一元素M下移到子结点，这样，树的高度减少一层。
为了进一步详细讨论删除的情况。再举另外一个实例：

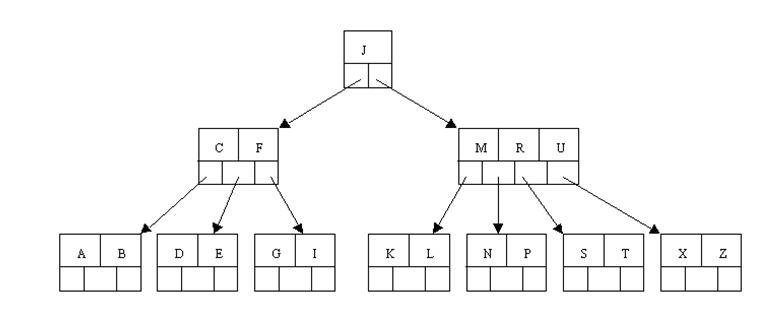

这里是一棵不同的5阶B-tree，那咱们试着删除C
于是将删除元素C的右子结点中的D元素上移到C的位置，但是出现上移元素后，只有一个元素的结点的情况。
又因为含有E的结点，其相邻兄弟结点才刚脱贫（最少元素个数为2），不可能向父节点借元素，所以只能进行合并操作，于是这里将含有A,B的左兄弟结点和含有E的结点进行合并成一个结点。
这样又出现只含有一个元素F结点的情况，这时，其相邻的兄弟结点是丰满的（元素个数为3>最小元素个数2），这样就可以想父结点借元素了，把父结点中的J下移到该结点中，相应的如果结点中J后有元素则前移，然后相邻兄弟结点中的第一个元素（或者最后一个元素）上移到父节点中，后面的元素（或者前面的元素）前移（或者后移）；注意含有K，L的结点以前依附在M的左边，现在变为依附在J的右边。这样每个结点都满足B-tree结构性质。
|
