相信很多做海量数据处理和大数据技术研发的朋友对Impala这个基于Hadoop的交互式MPP引擎都不陌生，尤其对Impala出色的数据处理能力印象深刻。在查询执行的整个生命周期内，Impala主要通过Frontend生成优化的查询计划，Backend执行运行时代码生成来优化查询效率。在客户端的一个SQL查询下发到ImpalaServer后，Frontend会在生成查询计划的过程中，收集必要的统计信息，作为Backend分布式执行的依据。这些信息主要包括：表结构、分区统计、SQL语句的表达式集合，以及执行计划分片描述等。这些信息的集合在Impala中被称为TQueryExecRequest。通过名字可以看出，这是个Thrift结构，由Frontend封装，通过Impala服务开启的ThriftServer发送到后端的Coordinator。可以说，TQueryExecRequest结构就是Impala执行查询的信息仓库，熟悉这个结构有助于理解整个Impala的分布式架构实现。

TQueryExecRequest结构组成

TQyeryExecRequest结构中，主要包含如下成员：

TDescriptorTable desc_tbl
vector<tplanfragment> fragments
vector<int32_t> dest_fragment_idx
map<tplannodeid, vector<tscanrangelocations=""> > per_node_scan_ranges
TResultSetMetadata result_set_metadata
TFinalizeParams finalize_params
TQueryCtx query_ctx
string query_plan
TStmtType::type stmt_type
int64_t per_host_mem_req
int64_t per_host_vcore
vector<tnetworkaddress> host_list
string lineage_graph</tnetworkaddress></tplannodeid,></int32_t></tplanfragment>

描述符表

描述符表的类型为TDescriptorTable，包含和查询结果相关的table、tuple以及slot描述信息。

这里需要说明的是，无论提交的SQL查询有多复杂，包括数据过滤、聚合、JOIN，都是在对HDFS或HBase（所查询分区内的）全量数据扫描的基础上进行的。数据扫描结果集的每一行都是一个tuple，tuple中的每个字段都是一个slot。描述符表有如下成员：

vector<tslotdescriptor> slotDescriptors
vector<ttupledescriptor> tupleDescriptors
vector<ttabledescriptor> tableDescriptors

Tuple描述符

在Impala中，一个查询返回结果集中的每一行叫做一个tuple，对tuple的描述信息存放在tuple描述符结构中。tuple描述符有如下成员：

TTupleId id;
int32_t byteSize;
int32_t numNullBytes;
TTableId tableId;

id是表中的tuple id，截止到Impala2.2版本，一个tupleRow中只会有一个tuple，因此id总是0。
byteSize是一个tuple中所有slot大小的和，再加上nullIndicator占用的字节数。
numNullBytes指的是，如果tuple中的一个slot可以为NULL，则需要占用tuple 1个bit大小的空间，numNullBytes等于(N + 7) / 8，N是可能为NULL的slot个数。例如在一个tuple中，可能为NULL的slot数为0，则numNullBytes=0，也就是不需要额外的空间去存储null indicator的信息；如果可以为NULL的slot数为1-8，则numNullBytes为1。
tableId是tuple所属的table id。

Slot描述符

slot描述信息存放在TSlotDescriptor结构中，主要用来存放所查询表中某个字段的相关信息，成员包括：

TSlotId id
TTupleId parent
TColumnType slotType
vector<int32_t> columnPath
int32_t byteOffset
int32_t nullIndicatorByte
int32_t nullIndicatorBit
int32_t slotIdx
bool isMaterialized</int32_t>

id在一个tuple中唯一标识一个slot。

parent代表slot所在的tuple id。

slotType是slot所在的column类型。对于Parquet嵌套文件格式来说，一个TColumnType可能有多个TTypeNode。例如，一个STRUCT类型可能包含多个SCALAR类型。一个TTypeNode的类型可能是标量的（确定的内建类型）、数组（ARRAY）、映射（MAP）或者结构（STRUCT）。目前Impala的2.3版本已经支持ARRAY、MAP和STRUCT这三种复杂类型（仅限Parquet文件格式），这个新特性应该会使更多的人转向Impala阵营。TColumnType的结构如图1所示。

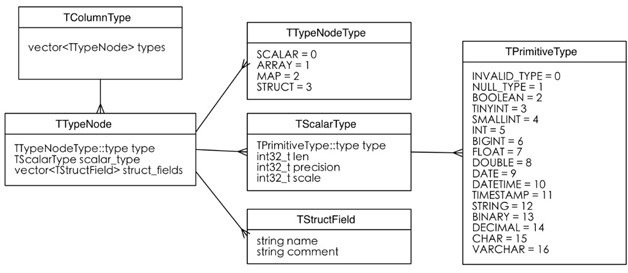

图1 TColumnType结构图

columnPath是一个整型集合，但是在前端只会填充一个元素，因为一个slot只对应一个columnPath。columnPath代表一个slot在表中的位置，如create table t (id int, name string)，则id的columnPath为0，name的columnPath为1。对于分区表，partition key字段的columnPath会排在前面。如create table t（id int、name string、calling string）partitioned by (date string, phone int)，则date的columnPath为0， phone的columnPath为1， id的columnPath为2，name的columnPath为3，calling的columnPath为4。在查询时，columnPath的顺序是按照column在提交的SQL语句中出现的顺序排列的，如select name from t where date = ‘2016-01-01’ and calling = ‘123’ and phone = abs(fnv_hash(‘123’)) % 10这个SQL，columnPath的顺序为3, 0, 4, 1。

byteOffset是slot在tuple中的偏移，单位为字节。

nullIndicatorByte表明当前slot为NULL时，在tuple的哪个字节中。

nullIndicatorBit表明当前slot为NULL时，在第nullIndicatorByte个字节的哪个bit上。

slotIdx是slot在tuple中的序号。

isMaterialized表明当前slot是否被物化。对于partition key，也就是clustering column来说，isMaterialized为false，也就是partition key不会被物化。

Table描述符

Table描述符包含和查询相关表的信息，包括表字段、类型、分区等信息。成员包括：

TSlotId id
TTupleId parent
TColumnType slotType
vector<int32_t> columnPath
int32_t byteOffset
int32_t nullIndicatorByte
int32_t nullIndicatorBit
int32_t slotIdx
bool isMaterialized</int32_t>

在一个查询中，id字段唯一标识一个表。

tableType表明表的类型，TTableType为枚举类型，包括HDFS_TABLE = 0，HBASE_TABLE = 1，VIEW = 2，DATA_SOURCE_TABLE = 3。

numCols代表table中column的个数。

numClusteringCols代表table中clustering column的个数，也就是parititon的个数。

colNames代表table中所有column的名称的集合。

THdfsTable中的分区信息

THdfsTable结构中包含当前table和HDFS相关的所有信息。关于hdfs table中的partition信息，有如下说明：

partition key的类型只能是标量的，如int、float、string、decimal、timestamp。

不同的partition可以有不同的的文件格式，用户可以在一个表中，增加、删除分区，为分区设置特定的文件格式：

[localhost:21000] > create table census (name string) partitioned by (year smallint);
[localhost:21000] > alter table census add partition (year=2012); -- text format
[localhost:21000] > alter table census add partition (year=2013); -- parquet format
[localhost:21000] > alter table census partition (year=2013) set fileformat parquet;

THdfsTable结构中的partitions类型为map，这个字段不能为空，即使没有为表指定分区，也会有一个默认的partition。

partitions的Size为表中partition的总数。例如，一个表按month、day以及postcode分区，有12个month，每个month中30个day，每个day中100个postcode，则partition数为12 * 30 * 100=36000（如上面的例子一个表按month、day以及postcode分区，month为string类型，day为int类型，postcode为bigint类型，则partitionKeyExprs中的三个成员（TExpr）中的nodes的唯一一个元素（TExprNode）的node_type分别为STRING_LITERAL(11)、INT_LITERAL(4)和INT_LITERAL(4)）。

THdfsPartition结构中的partitionKeyExprs类型为TExpr的集合，每个parititon key的信息由一个TExpr描述。这里的TExpr的类型是标量类型（partition key只能是标量类型）的字面值，基类为LiteralExpr，根据不同的partition key类型，可能是StringLiteral、IntLiteral等。

TExpr的成员类型是TExprNode的集合，由于partition key的类型为LiteralExpr，所以这里的TExprNode集合中只会有一个成员，因为在Expr树中，LiteralExpr节点不会再有孩子Expr。

THdfsPartition结构中的file_desc成员类型为THdfsFileDesc的集合，这表明一个分区下可能会有多个文件。THdfsFileDesc结构中的file_blocks成员类型为THdfsFileBlock的集合，这表明一个文件可能由多个block组成，在THdfsFileBlock中指定了block的大小、在文件中的偏移量等。

THdfsTable结构如图2所示。

图2 THdfsTable结构图

执行计划分片

一个查询请求提交给ImpalaServer之后，会在后端调用JNI初始化一个前端的Frontend实例，由这个实例对提交的SQL语句做语法分析，找出和查询相关的table、scanList以及expr信息，通过这些信息构造执行节点（如HdfsScanNode、AggreagtionNode、HashJoinNode），根据节点类型评估节点为分布式执行还是本地执行，执行节点组成执行计划分片，最终构造出整个执行计划。

例如，客户端提交了一个SQL请求select date, count(user) from t group by date，通过前端语法分析，可以得到如下信息：

scanList由date和user字段组成。
groupingExpr是一个SLOT_REF类型的表达式（date字段）。
aggregateExpr是一个AGGREGATE_EXPR类型的表达式（count(STRING)），它的孩子是一个SLOT_REF类型的表达式（user字段）。

根据这些信息可以得到如图3所示的执行计划。

图3 Frontend生成的执行计划

下面分析TQueryExecRequest中的执行计划分片（fragments）结构。fragments是一个TPlanFragment类型的集合，一个TPlanFragment中包含和一个执行计划分片相关的所有信息。TPlanFragment结构的成员如下：

string display_name
TPlan plan
vector<texpr> output_exprs
TDataSink output_sink
TDataPartition partition

执行计划分片中的执行节点信息

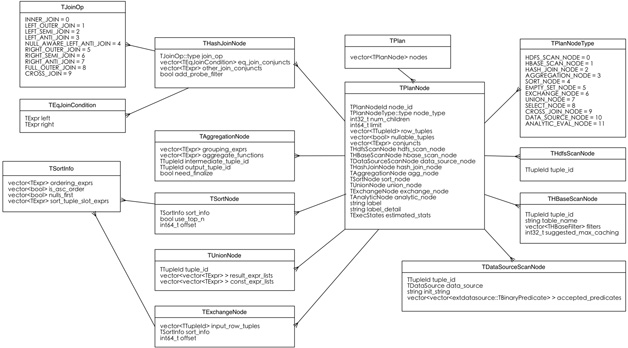

TPlanFragment结构中的plan成员的类型为TPlan，包含一个执行分片中的节点及其相关的表达式信息。TPlan结构如图4所示。

图4 TPlan结构中的执行节点信息

需要说明的是，TPlan的成员是TPlanNode的集合，每个TPlanNode包含一个执行节点的信息。

全局conjuncts

TPlanNode结构中的conjuncts成员包含where子句的过滤条件，是TExpr类型的集合，而TExpr的成员又是TExprNode类型的集合。也就是说，conjuncts包含了至少一棵表达式树，表达式树的信息由TExpr描述，树中的每个节点的信息由TExprNode描述。表达式树的叶子节点的表达式类型一般是SLOT_REF或者LITERAL，非叶子节点的表达式类型一般是FUNCTION_CALL或者PREDICATE。FUNCTION_CALL可能是内建的，也可能是Hive或者Impala的UDF；PREDICATE可能是COMPOUND_PRED(and和or)、LIKE_PRED(a like ‘%b%’)或者IN_PRED(a in (1, 2, 3))等。例如，where子句中的过滤条件为phone = ‘123’ OR imsi IS NOT NULL，则这个conjuncts树如图5所示。

图5 组成Conjuncts的表达式树

聚合操作节点TAggregationNode

如果TPlanNode是一个TAggregationNode，那么在TAggregationNode这个结构中有两个比较重要的字段，一个是grouping_exprs，另一个是aggregate_functions。grouping_exprs的类型是一个TExpr集合，存储了至少一棵TExpr树。grouping_exprs中的每棵TExpr树描述了一个分组（group），例如group by fnv_hash(date)分组中的fnv_hash(phone)就是在grouping_exprs的一棵TExpr树中描述的，树的叶子节点的表达式类型为SLOT_REF，父节点为FUNCTION_CALL。和grouping_exprs类似的是，aggregate_functions也是一个TExpr集合，只不过它描述的是聚合函数的信息，例如聚合函数count(user)在aggregate_functions的一棵TExpr数中描述，叶子节点的表达式类型为SLOT_REF，父节点表达式类型为AGGREGATE_EXPR。

对于一个聚合操作来说，执行计划的最底层两个分片都会包含AggregationNode，但是这两个AggregationNode的grouping_exprs和aggregate_functions中的TExprNode节点类型以及节点的字面值（scalar_type）类型不尽相同。第0个分片中的聚合操作是UNPARTITIONED的，也就是说当前聚合操作的结果要广播给下一个分片，分片1中的AggregationNode收到所有分片0的多个实例广播的本地聚合后的数据集，做最后的数据merge。这就比较好理解这两个分片中的AggregationNode的grouping_exprs和aggregate_functions中的TExprNode节点类型为何不同了。例如，group by a, fnv_hash(b)这个分组，分片0的TAggregationNode中的grouping_exprs中的第二个TExpr树描述了fnv_hash(b)操作，由两个TExprNode组成，根节点类型为FUNCTION_CALL；而分片1中TAggregationNode中的grouping_exprs中的第二个TExpr树只有一个TExprNode，类型为SLOT_REF。如图6所示。

图6 AggregationNode中grouping_exprs在不同执行计划分片中的表达式树实现

join操作节点THashJoinNode

如果TPlanNode是一个THashJoinNode，则有两个比较重要的字段，一个是eq_join_conjuncts，另一个是other_join_conjuncts。eq_join_conjuncts的类型是TEqJoinCondition，TEqJoinCondition的成员是名为left和right的两个TExpr。这个比较好理解，left和right分别代表join子句中等号两边的表达式。例如t1 join t2 on t1.a=t2.a，那么left这个TExpr中只有一个TExprNode，表达式类型为SLOT_REF，right这个TExpr中也只有一个TExprNode，表达式类型同为SLOT_REF。这里需要重点说一下other_join_conjuncts这个结构。大家可以看一下Impala前端的HashJoinNode代码，其中对other_join_conjuncts的解释是：join conjuncts from the JOIN clause that aren’t equi-join predicates，单看起来似乎说的很明确，就是在join子句中出现非equi-join的条件时会设置other_join_conjuncts。但其实这里有个前提，就是只有在outer join和semi join这两种操作中，other_join_conjuncts才会被设置，inner join的情况并不会设置other_join_conjuncts。这里通过一个例子来说明会比较容易理解。比如我有两张表，左表t1中的数据如下：

右表t2中的数据如下：

对于这两张表，我们先来找出两张表姓名相同，性别不同的记录的交集，这里我们使用inner join，SQL语句如下：

select t1.name, t1.gender, t2.gender from t1 inner join t2 on t1.name = t2.name and t1.gender != t2.gender

在这里，impala会自动将t1.gender != t2.gender转化为全局的conjuncts，转换后的SQL语句为：

select t1.name, t1.gender, t2.gender from t1 inner join t2 on t1.name = t2.name where t1.gender != t2.gender

返回的结果集如下：

这种变换是很容易理解的，先找出名字相同的记录，再全局过滤掉join返回的结果集中性别相同的记录。现在考虑另外一种情况，返回左表的所有记录，并以姓名相同，性别不同的条件join右表，这里我们使用left outer join，SQL语句如下：

select t1.name, t1.gender, t2.gender from t1 left outer join t2 on t1.name = t2.name and t1.gender != t2.gender

返回的结果集如下

可以看到left outer join返回了左表的所有记录，但是由于两张表中姓名为a的记录的性别相同，不符合left outer join子句中的“姓名相同但性别不同”的约束条件，因此对应的记录中t2.gender的值为NULL。那么考虑一下，可否像inner join那样，把outer join中的non equiv-conjuncts转化为全局的conjuncts呢？答案是否定的。先来看一下left outer join转化后的SQL语句和对应的结果。转化后的SQL语句如下：

select t1.name, t1.gender, t2.gender from t1 left outer join t2 on t1.name = t2.name where t1.gender != t2.gender

返回的结果集如下：

可以看到outer join子句中的non equiv-conjuncts转化为全局conjuncts之后，结果集中姓名b对应的记录被过滤掉了，这当然不是我们想要的结果。
之所以不能将outer join子句中的non equiv-conjuncts转化为全局conjunts，是因为无论join子句中是否存在non equiv-conjuncts，最终的结果集都应该包含左表（left outer join）或者右表（right outer join）的全部记录。因此en_join_conjuncts和other_join_conjuncts两部分信息能够决定带有non equiv-conjuncts的outer join或semi join的正确性，将non equiv-conjuncts转换成全局conjuncts并不是正确的做法。

和查询结果列相关的表达式信息

我们提交的查询结果集中的每一列都是一个表达式，在TPlanFragment结构中由output_exprs字段表示。output_exprs的类型为TExpr的集合。集合中每个TExpr都是一棵TExprNode树，包含了查询输出一列的表达式信息。例如，select abs(fnv_hash(a)), count(b) from t group by a查询的输出有两列，第一列的TExprNode树的根节点为表达式类型为FUNCTION_CALL(abs(BIGINT))，其孩子节点类型也是FUNCTION_CALL(fnv_hash(STRING))，叶子节点类型为SLOT_REF。

Output Sink

Output Sink，即数据流输出的目的地。这个目的地要么是下一个查询计划分片（select），要么是一个表（insert select或者 create table as select）。在TPlanFragment结构中的otput_sink字段的类型是TDataSink，TDataSink类型的成员如下：

TDataSinkType::type type
TDataStreamSink stream_sink
TTableSink table_sink

TDataSinkType

根据数据流输出目的地的不同，date sink有两种类型，一种是DATA_STREAM_SINK，位于data stream sender下游查询计划分片中；一种是TABLE_SINK，位于coordinator下游，是数据查询结果集和待插入的新表之间的媒介。

TDataStreamSink

TDataStreamSink结构中有两个成员，一个是dest_node_id，即目的节点的id。例如一个select a, count(b) from t group by a的聚合查询，执行计划最底层分片的AggregationNode是一个data stream sender，它的id为1；它所在分片的下游分片中的exchangeNode是一个data stream receiver，它的id为2，那么TDataStreamSink变量总的dest_node_id为2。

TDataStreamSink的另一个成员是TDataPartition类型的变量output_partition。从名字上来看，很容易让人误以为和是和表分区相关，然而并不是。TDataPartition结构描述了数据流的分发方式，有四种分发方式，UNPARTITIONED、RANDOM、HASH_PARTITIONED以及RANGE_PARTITIONED。截止到Impala2.2版本还不支持RANGE PARTITION的方式。那下面我们就对UNPARTITIONED、RANDOM和HASH_PARTITIONED做一下解释。

1. UNPARTITIONED——顾名思义，就是“不分片”，也就是所有数据位于同一个impalad节点。

2. RANDOM——数据并不按照某一列分片，而是随机分布在多个节点上。例如HdfsScanNode的数据分片就是RANDOM的。

3. HASH_PARTITIONED——数据按照某一列分片，不同分片的数据位于不同的impalad节点。

TTableSink

TTableSink结构中的结构相对简单，主要包括目的表id、tableSink类型（HDFS或HBASE）、hdfsTableSink的partition key表达式，以及是否覆盖原有数据（insert overwrite）等信息。

Impalad节点上的数据扫描范围

TQueryExecRequest结构中的per_node_scan_ranges成员定义了和查询相关的数据扫描范围，类型是map >，为Impalad节点到TScanRangeLocation集合的映射。这个结构主要描述了需要扫描的数据在集群上的分布，包括数据位于哪些节点、每个节点上数据所在block在文件中的偏移和大小，以及block的备份信息。这个结构的作用也很明显，就是根据TScanRangeLocations在每个Impalad节点上的数量（这里可以认为TScanRangeLocations的数量就是一个节点上需要扫描的block数），来决定在在一个ScanNode实例中，会有多少个并发的Scanner。对于text文件来说，每个Scanner负责扫描一个block；对于parquet文件来说，每个Scanner负责扫描一个文件。TScanRangeLocations的成员如下：

TScanRange scan_range
vector<tscanrangelocation> locations</tscanrangelocation>

TScanRange

TScanRange顾名思义，定义了一个数据分片的扫描范围。这个数据范围对于HDFS来说是一个block，对于HBASE则是一个key range。TScanRange中有两个成员，一个是THdfsFileSplit类型的hdfs_file_split变量，在THdfsFileSplit这个结构中，定义了一个Scanner所需的block的全部信息，包括block所在的文件名、block在文件中的偏移、block的大小、block所在的partition id（还记得在描述符表的Table描述符中THdfsTable中定义的partitions成员吗？类型为map，Scanner会从这里找到partition id对应的partition信息）、文件长度以及采用的压缩算法。另一个TScanRange的成员是THBaseKeyRange类型的hbase_key_range变量，在THBseKeyRange这个结构中，存储了当前需要扫描的数据分片的起始rowKey和结束rowKey。

TScanRangeLocation

数据分片（对HDFS来说是block）的replication信息保存在TScanRangeLocations中。众所周知。HDFS的数据默认是3备份，那么在locations这个集合中就存储了3个TScanRangeLocation，每个TScanRangeLocation都保存了其中一个备份的相关信息，包括这个replication所在的主机id、数据所在的volumn id以及数据是否被hdfs缓存。

Impala的查询上下文

和用户提交的查询相关的上下文信息保存在TQueryExecRequest的query_ctx成员中，类型为TQueryCtx。TQueryCtx的成员如下：

TClientRequest request
TUniqueId query_id
TSessionState session
string now_string
int32_t pid
TNetworkAddress coord_address
vector< ::impala::TTableName>  tables_missing_stats
bool disable_spilling
TUniqueId parent_query_idx

TClientRequest

TClientRequest结构中保存了客户端提交的SQL语句以及Impala的启动参数，包括计算节点数、scanner一次扫描的batch大小、最大scanner线程数、最大io缓冲区大小、mem_limit、parquet文件大小，以及是否启用运行时代码生成等信息。

TSessionState

TSessionState结构中保存了客户端连接信息，包括客户端连接的方式（BEESWAX或者HIVESERVER2）、连接的数据库、用户名、以及提交查询所在节点的主机名和端口。

TNetworkAddress

TNetworkAddress结构中保存了coordinator的主机名和端口。

总结

通过对TQueryExecRequest结构的分析，我们不仅能够了解Impala在一个查询的生命周期内收集了哪些有用的信息，更加重要的是，对照这些信息，能够帮助我们更好的理解Impala的查询执行逻辑，使得对Impala代码的理解更加深刻，在实际的使用场景中，根据不同的查询需求和数据量级，做出更有针对性的查询优化调整。
