TsFile文件概览

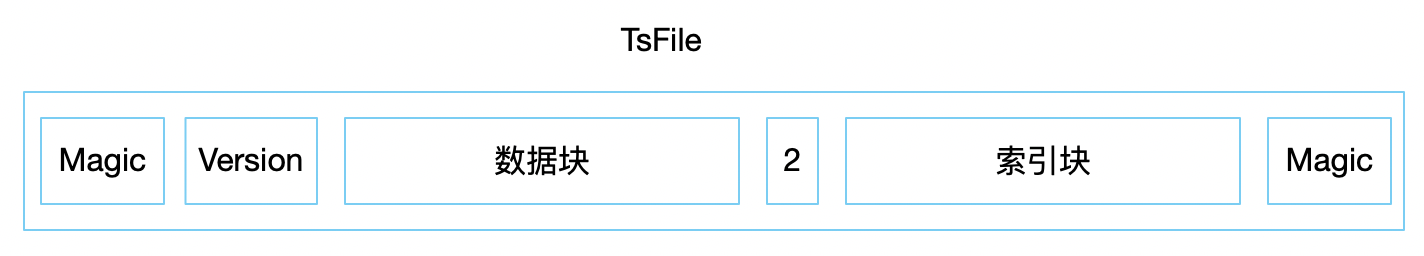

一个完整的 TsFile 是由图中的几大块组成，图中的数据块与索引块之间使用 1 个字节的分隔符
2 来进行分隔，这个分隔符的意义是当 TsFile 损坏的时候，顺序扫描 TsFile 时，依然可以判断下一个是
MetaData 是什么东西。
1. 识别符（Magic）
现在各种软件五花八门，很多软件都拥有自己的文件格式用来存储数据内容，但当硬盘上文件非常多的时候如何有效的识别是否为自己的文件，确认可以打开呢？经常用
windows 系统的朋友可能会想到用扩展名，但假如文件名丢失了，那我们如何知道这个文件是不是能被程序正确访问呢？
这时候通常会使用一个独有的字符填充在文件开头和结尾，这样程序只要访问
1 个固定长度的字符就知道这个文件是不是自己能正常访问的文件了，当然，TsFile 作为一个数据库文件，肯定需要在这个识别符上精心打造一番，它看起来是这样：
(decimal) 84
115 70 105 108 101
(hex) 54 73 46 69 6c 65
(ASCII) T s F i l e |
非常 cool 。
2.文件版本（Version）
再精妙的设计也难免产生一些问题，那么就需要升级，那么文件内容也一样，有时候当你的改动特别大了，就会出现完全不兼容的两个版本，这个很好理解不过多解释。TsFile
中采用了 6 个字节来保存文件版本信息，当前 0.9.x 版本看起来就是这样：
(decimal) 48
48 48 48 48 50
(hex) 30 30 30 30 30 32
(ASCII) 0 0 0 0 0 2 |
3.数据块

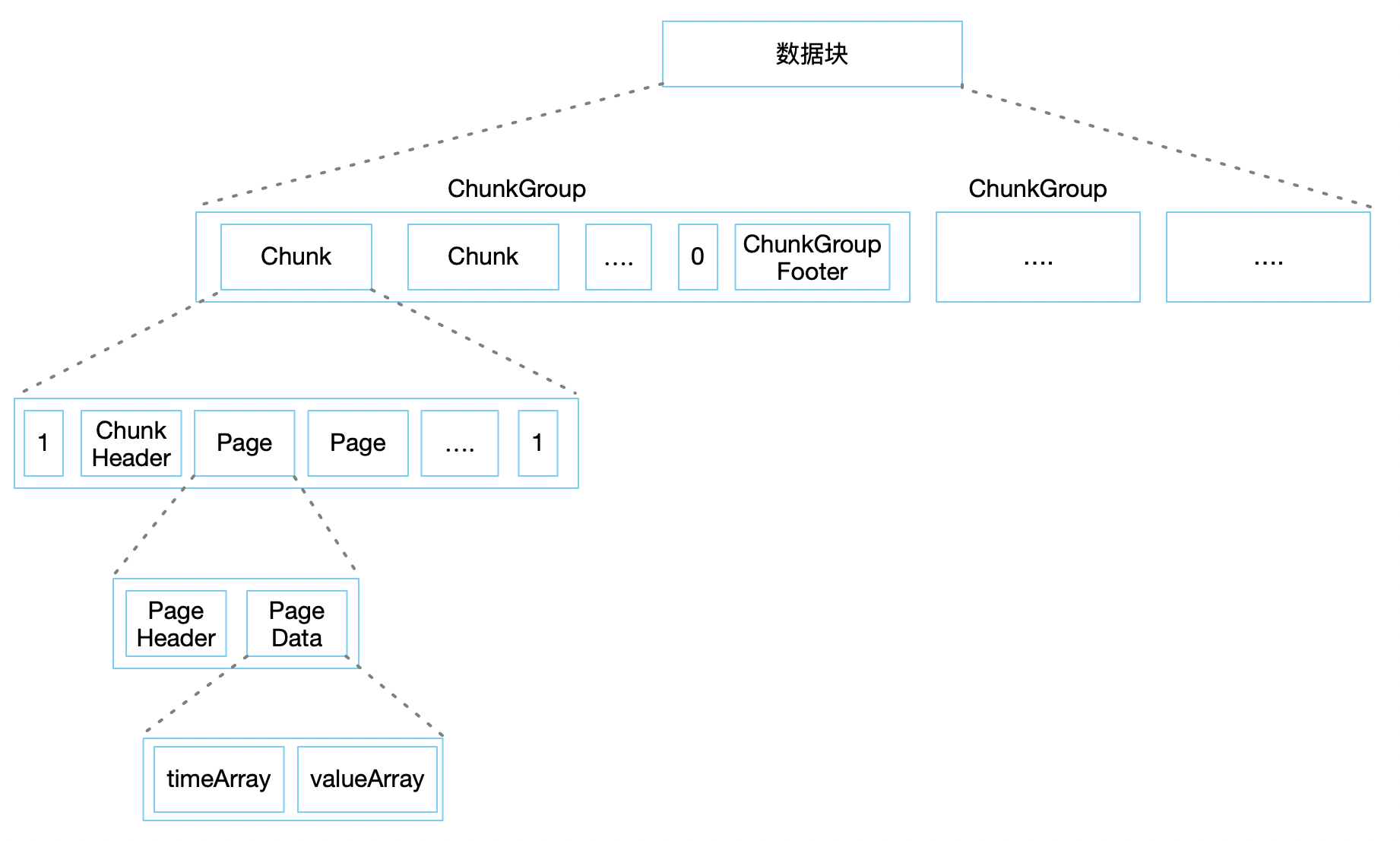

3.1 ChunkGroup
文件的数据块中包含了多个 ChunkGroup ，其中 ChunkGroup 的概念已经在上一章聊过，它代表了设备(逻辑概念上的一个集合)一段时间内的数据，在
IoTDB 中称为 Device。
在实际的文件中，ChunkGroup是由多个 Chunk 和一个 ChunkGroupFooter
组成。其中最后一个 Chunk 的结尾和 ChunkGroupFooter 之间使用 1 个字节的分隔符
0 来做区分，ChunkGroupFooter 没有什么具体作用，不做详细解释。
3.2 Chunk
一个 ChunkGroup 中包含了多个 Chunk，它代表了测点数据(逻辑概念上的某一类数据的集合,如体温数据)，在
IoTDB 中称为 Measurement。
在实际文件中 Chunk 是由 ChunkHeader 和多个 Page 组成，并被 1 个字节的分隔符
1 包裹。ChunkHeader中主要保存了当前 Chunk 的数据类型、压缩方式、编码方式、包含的
Pages 占用的字节数等信息。
3.3 Page
一个 Chunk 中包含多个 Page，它是一个数据组织方式，数据大小被限制在 64K 左右。
在实际文件中由 PageHeader 和 PageData 组成。其中 PageHeader 里主要保存了，当前
page 里的一些预聚合信息，包含了最大值、最小值、开始时间、结束时间等。他的存在是非常有意义的，因为当某些特定场景的读时候，不必要解开
page 的数据就能够得到结果，比如说 selece 体温 from 王五 where time >
1580950800 ， 当读到 PageHeader 的时候，找到 startTime 和 endTime
就能判断是否可以使用当前 page。 这个聚合信息的结构同样出现在索引块中，下一章再具体聊这个聚合结构。
3.4 PageData
一个 Page 中包含了一个 PageData，里面有两个数组：时间数组和值数组，且这两个数组的下标是对齐的，也就是时间数组中的第一个对应值数组中的第一个。举个例子：
timeArray: [1,2,3,4]
valueArray: ['a', 'b', 'c', 'd'] |
在page中就是这样保存的数据，其中 1 代表了时间 1970-01-01 08:00:00 后的
1 毫秒，对应的值就是 'a'。
数据块展示
我们继续使用上一章聊到的示例数据来展示真正的TsFile中是如何保存的。
| 时间戳 |
人名 |
体温 |
心率 |
| 1580950800 |
王五 |
36.7 |
100 |
| 1580950911 |
王五 |
36.6 |
90 |
当数据被写入 TsFile 中，大概就是下面一个展示的情况，这里省略了索引部分。
POSITION| CONTENT
-------- -------
0| [magic head] TsFile
6| [version number] 000002
// 因为 6个字节的magic + 6个字节的 version 所以 chunkGroup
从 12 开始
||||||||||||||||||||| [Chunk Group] of wangwu
begins at pos 12, ends at pos 253, version:0,
num of Chunks:2
// 这里展示的是 ChunkHeader 中保存的信息
12| [Chunk] of xinlv, numOfPoints: 1, time range:
[1580950800,1580950800], tsDataType:INT32,
[minValue:100,maxValue: 100,firstValue: 100,lastValue:100,sumValue:100.0]
| [marker] 1 // chunk 的真正开始是从这个分隔符 1 开始的
| [ChunkHeader] // header 的数据在上面展示了
| 1 pages //这里保存的具体数据
| time:1580950800; value:100
// 下一个 chunk
121| [Chunk] of tiwen, numOfPoints:1, time range:
[1580950800,1580950800], tsDataType:FLOAT,
[minValue: 36.7,maxValue: 36.7,firstValue: 36.7,lastValue:36.7,
sumValue:36.70000076293945]
| [marker] 1
| [ChunkHeader]
| 1 pages
| time:1580950800; value:36.7
230| [Chunk Group Footer]
| [marker] 0 // chunkFooter 和 chunk 使用 0 作为分隔
| [deviceID] wangwu
| [dataSize] 218
| [num of chunks] 2
||||||||||||||||||||| [Chunk Group] of wangwu
ends |
回想我们的查询语句 select 体温 from 王五 , 当经历过索引之后会得到 offset 的值等于
121 ，这时候我们只需要调用reader.seek(121)，从这里开始就是所有体温数据的开始点，从这里一直读到
230 的 ChunkGroupFooter 结构的时候，就可以返回给用户数据了。
有兴趣自己实验的朋友可以，引入 TsFile 的包，自行实验，下面给出测试代码：
<dependency>
<groupId>org.apache.iotdb</groupId>
<artifactId>tsfile</artifactId>
<version>0.9.1</version>
</dependency> |
public static
void main(String[] args) throws IOException, WriteProcessException
{
MeasurementSchema chunk1 = new MeasurementSchema("tiwen",
TSDataType.FLOAT, TSEncoding.PLAIN);
MeasurementSchema chunk2 = new MeasurementSchema("xinlv",
TSDataType.INT32, TSEncoding.PLAIN);
Schema chunks = new Schema();
chunks.registerMeasurement(chunk1);
chunks.registerMeasurement (chunk2);
TsFileWriter writer = new TsFileWriter(new File("test"),
chunks);
RowBatch chunkGroup = chunks.createRowBatch("wangwu");
long[] timestamps = chunkGroup.timestamps;
Object[] values = chunkGroup.values;
timestamps[0] = 1580950800;
float[] tiwen = (float[]) values[0];
int[] xinlv = (int[]) values[1];
// 写入王五的体温
tiwen[0] = 36.7f;
//写入王五的心率
xinlv[0] = 100;
chunkGroup.batchSize++;
timestamps[1] = 1580950800;
// 写入第二条王五的体温
tiwen[1] = 36.6f;
//写入第二条王五的心率
xinlv[1] = 90;
chunkGroup.batchSize++;
writer.write(chunkGroup);
writer.close();
} |
执行完成之后你可以使用 IoTDB 中的 TsFileSketchTool 来查看文件结构，得到文中示例的展示结果；或者使用
od 等工具查看，祝玩儿的开心。IoTDB 0.9.1 版本下载
这一章聊到了 TsFile 分为了 数据块 和 索引块，并且介绍了数据块的具体组成部分和查询逻辑。那么索引块是什么结构，怎样完成了在大量混杂的数据中搜索到的想要的数据，请持续关注。
|
