背景
随着云计算的蓬勃发展，IT 应用转向云端，云服务出现如下若干特点：
提供按需服务。
用户只愿支付运营费用而不愿支付资产费用。
云服务提供商集群规模越来越大，甚至遍布全球，集群达到云级规模（Cloud-Scale）。
根据以上特点，要求云产品需要提供一定 “弹性”（Elastic），而且达到云级规模；节点故障如同 “噪声” 一样不可避免，这又要求云服务有一定的 “自愈”（Resilience）能力。
起初，通过借助 IaaS，直接将传统的数据库 “搬迁” 到云上，于是出现了关系型数据库服务（RDS）。这样虽然能部分实现 “弹性” 与 “自愈”，但是这种方案存在资源利用率低，维护成本高，可用性低等问题。于是，设计适应云特点的云原生数据库就至关重要。

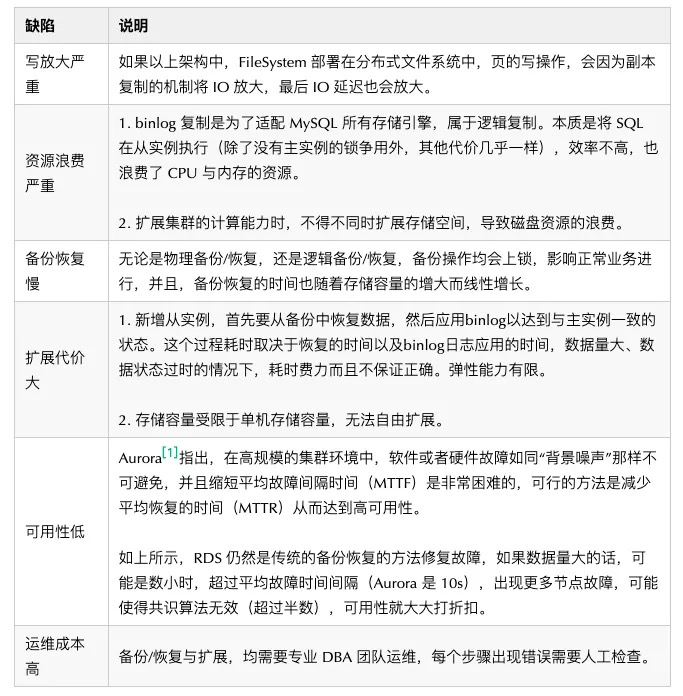

RDS 的挑战
以 MySQL 为例，如果要实现高可用或者读写分离集群，则需要搭建 binlog 复制集群。

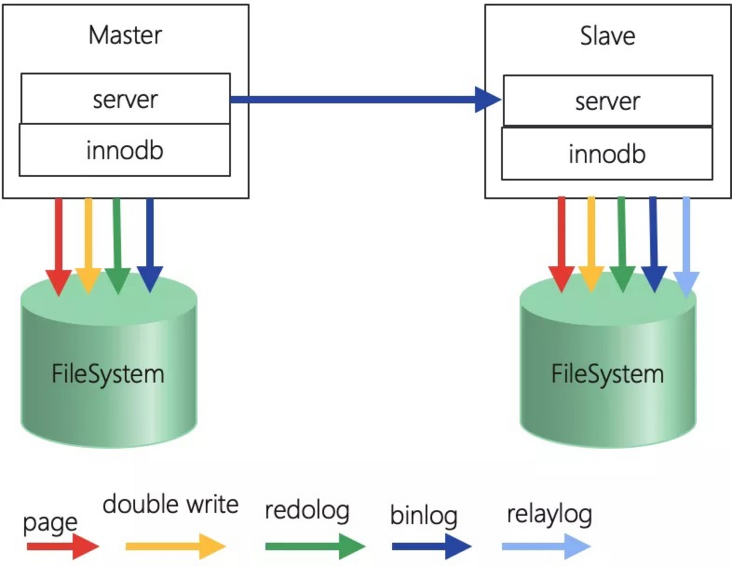

图 1：MySQL 复制架构
如上图所示，除了页写入与 double write，redo log 写入操作外，还有 binlog 与 relay log 的写入。
云原生数据库简介

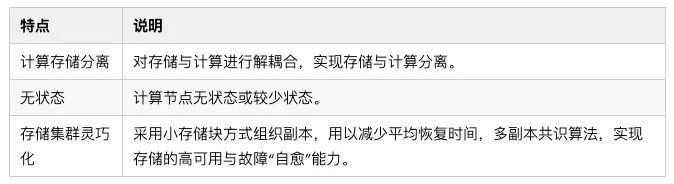

为了解决以上问题，需要针对云上服务的特点，改造或者开发新一代云数据库，这便是云原生数据库。
通过解耦合与少状态，计算节点扩展就会很轻量，扩展速度近乎进程启动的速度。避免扩展计算资源的时候，不得不浪费存储资源的窘境。
解耦合也使得存储节点也少了一定的约束，可以使用成熟的分布式存储技术实现灵巧化，降低运维成本提高可用性。
接下来将介绍目前两种主流的技术路线和几种知名的方案。
1.Spanner 类
以 Google 的 Spanner[2] 为代表，基于云原生开发全新的数据库。受其影响，产生了CockrochDB、TiDB、YugabyteDB 等产品。
1.1 架构
以 TiDB[3] 架构图为例：

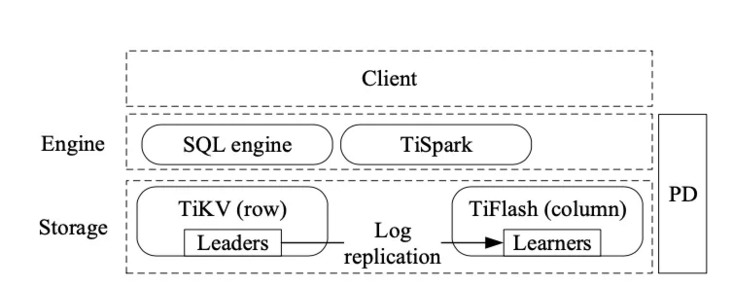

图 2：TiDB 架构图
总体来说，此类产品其特点都是在 key-value 存储基础上包装一层分布式 SQL 执行引擎，使用 2PC 提交或者其变种方案实现事务处理能力。计算节点是 SQL 执行引擎，可以彻底实现无状态，本质是一个分布式数据库。
1.2 存储高可用性
Spanner 将表拆分为 tablet，以 tablet 为单位使用多副本 + Paxos 算法 实现。
TiDB 为 Region 为单位使用多副本 + Multi-Raft 算法，而 CockroachDB 则采用 Range 为单位进行多副本，共识算法也是使用 Raft。
Spanner 中 key-value 持久化方案，逻辑上仍然是基于日志复制的状态机模型（log-replicated state machines）上再加共识算法实现。
图 3：multi-Raft 存储架构

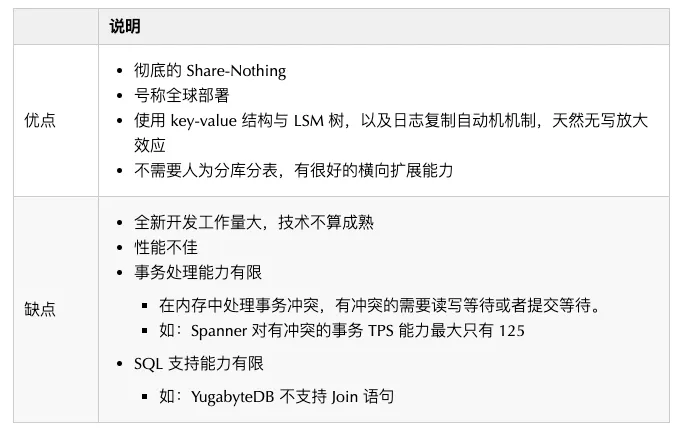

1.3 优缺点
2.Aurora 类
Aurora 是亚马逊推出的云原生数据库。与 Google 的技术路线不同，Aurora 是传统的 MySQL（PostgreSQL）等数据库进行计算与存储分离改造，进而实现云原生的需求，但其本质仍然是单体数据库的读写分离集群。
Aurora 论文对 Spanner 的事务处理能力并不满意，认为它是为 Google 重读（read-heavy）负载定制的数据库系统[1] 。这种方案得到一些数据库厂商的认同，出现了微软 Socrates、阿里PolarDB、腾讯 CynosDB、极数云舟 ArkDB 以及华为 TarusDB 云原生数据库等。
2.1 架构
Aurora 架构如下：

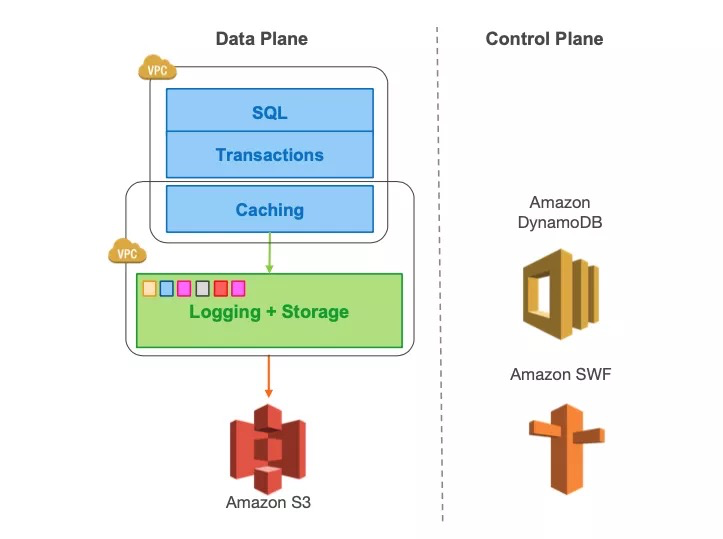

图 4：Aurora 架构
下图绿色部分为日志流向。

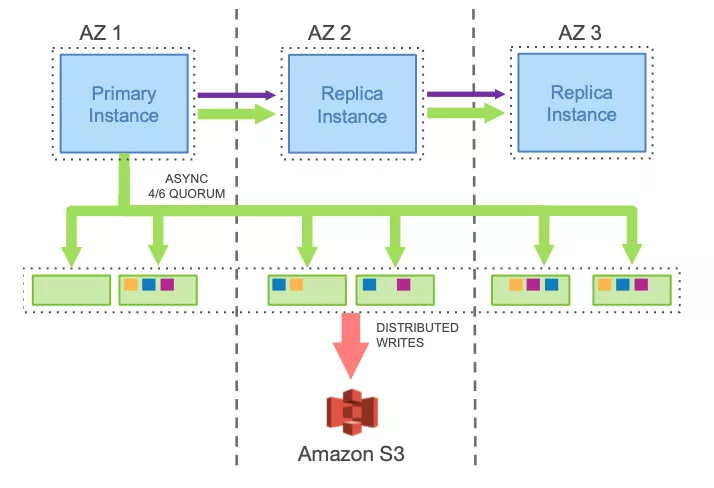

图 5：Aurora 网络 IO
由于传统数据库持久化最小单位是一个物理页，哪怕修改一行，持久化仍然是一个页，加上需要写 redo 日志与 undo 记录，本身就存在一定的写放大问题。如果机械的将文件系统替换成使用分布式文件系统，并且为了实现高可用采用多副本，则写放大效应进一步放大，导致存储网络成为瓶颈而性能无法接受。
Aurora 继承了 Spanner 的日志持久化的思想，甚至激进提出“日志即数据库”的口号，其核心思想是存储网络尽量传输日志流，对于读操作，存储网络传输数据页在所难免，但是计算节点可以通过 buffer pool 来优化。
它对传统数据库进行了如下改造：
数据库主实例变成计算节点，数据库主实例不再进行刷脏页动作，仅仅向存储写日志，存储应用日志实现持久化，即日志应用下沉到存储。数据库主实例没有后台写动作，没有 cache 强制刷脏替换，没有检查点；
数据库复制实例获取日志内容，通过日志应用更新自身的 buffer/cache 等内存对象；
主实例与复制实例共享存储；
将崩溃恢复，备份、恢复、快照功能下放到存储层。
并且，以原有 S3 存储系统为基础，对存储进行如下改造：
将存储分段（Segment），以 10G 作为分段单位大小, 每个分段共六个副本，部署于三个可用区（Available Zone），每个可用区两个副本，Aurora 将这六个分段称为一个保护组（Protection Group，PG），实现高可用。
存储节点能接收日志记录应用来实现数据库物理页的持久化，并且使用 Gossip 协议同步各个副本间的日志。
存储能提供多版本物理页，用以适配多个复制实例的延迟。并且后台有历史版本页面回收线程。
持久化页存储流程图如下：

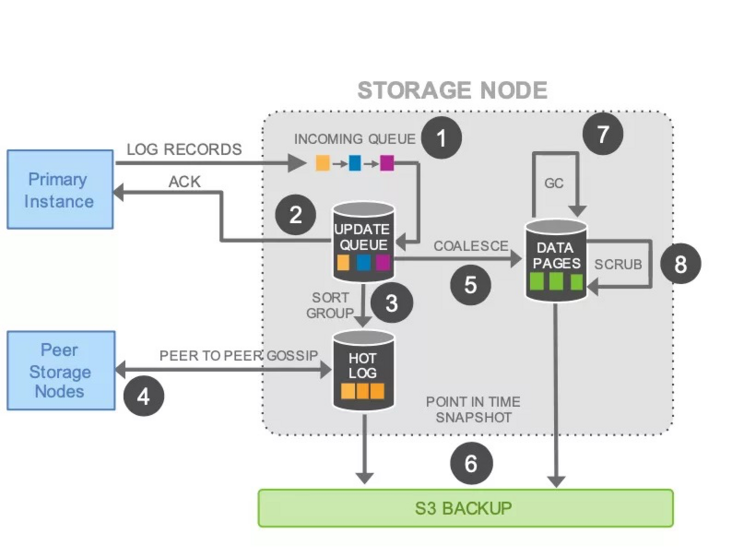

图 6：持久化存储流程
2.2 高可用
Aurora 采用仲裁协议（Quorum）多数派投票方式来检测故障节点。这种高可用的前提是，10G 分段恢复时间为 10 秒，而 10 秒内出现第二个节点故障的可能性几乎为 0。
它采用 3 个可用区，可以形成 4/6 仲裁协议（6 个节点，写需 4 个投票，读需 3 个投票）。最坏情况是某个可用区出现灾害（地震，水灾，恐怖袭击等）时，同时随机出现一个节点故障，此时仍然有 3 个副本，可以使用 2/3 仲裁协议（3 个节点，写需 2 个投票，读需 2 个投票）继续保持高可用性（AZ+1 高可用）。
3.CynosDB 方案

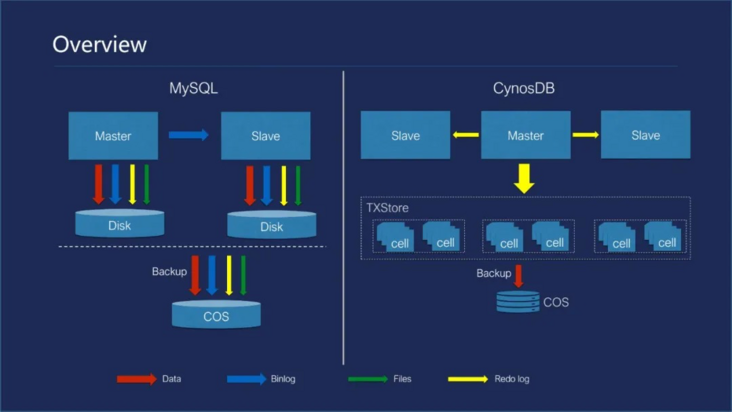

CynosDB[9] 几乎复刻了 Aurora 的实现方式，但是有其自身的特点：
存储多副本之间用 Raft 算法保证高可用，Raft 算法包含了 Quorum 仲裁算法，而且更加灵活；
与 Aurora 一样，主从计算节点通过网络传输 redo 日志，同步双方的 buffer cache 以及其他内存对象。
4.PolarDB 方案
图 7：PolarDB 架构
PolarDB[5] 也是存储与计算分离架构，但与 Aurora 最大的不同，就是没有将 redo 日志下放到存储进行处理，计算节点仍然要向存储写物理页，仅主实例与复制实例之间使用 redo 日志进行物理复制同步 buffer pool [4]、事务等其他内存对象，使用现有的分布式文件系统，不对其进行改造。
PolarDB 目前集中于分布式文件系统优化（PolarFS），以及查询加速优化（FPGA 加速）。
5.Socrates 方案

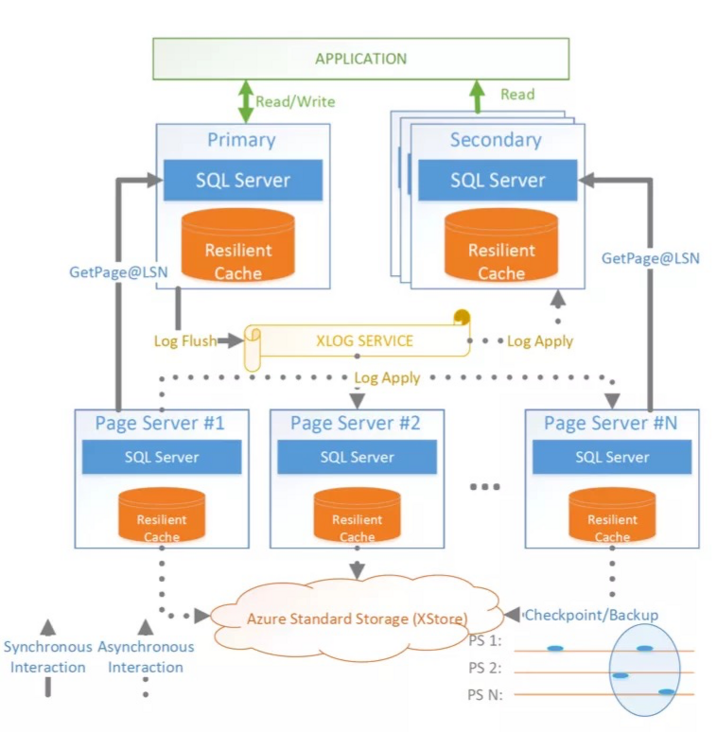

图 8：Socrates 架构
Socrates[7] 是微软新研发的 DaaS 架构。与 Aurora 类似，使用存储与计算分离架构，强调日志的作用。但是 Socrates 采用的复用已有 SQL Server 组件：
SQL Server 为了支持 Snapshot 隔离级，提供了多版本数据页（Page Version Store）的功能；
使用 SSD 存储作为 buffer pool 的扩展（Reslilient Cache），可以加速故障崩溃恢复过程；
RBIO Protocol 是扩展的网络协议，用以进行远程数据页读取；
Snapshot Backup/Restore 快速备份与恢复；
新增 XLogService 模块。
其特点如下：
尽量复用了原有 SQL Server 的特性，使用 SQL Server 组件充当 Page Server，模拟 Aurora 的存储节点；
Socrates 有一个很大的创新，日志与页面存储分离。它认为持久性（durability）不需要使用快速存储设备中的副本，而可用性（availability）不需要有固定数量的复制节点。因此 XLog 和 XStore 负责 durability，计算节点和 page server 仅用于可用性（它们失效的时候不会丢数据，仅仅是不可用）；
redo 日志传递均借助 Xlog Service，而不是通过主从计算节点通过网络传输。主实例节点不需要额外进行日志缓存来适应从实例节点。
6.TaurasDB 方案

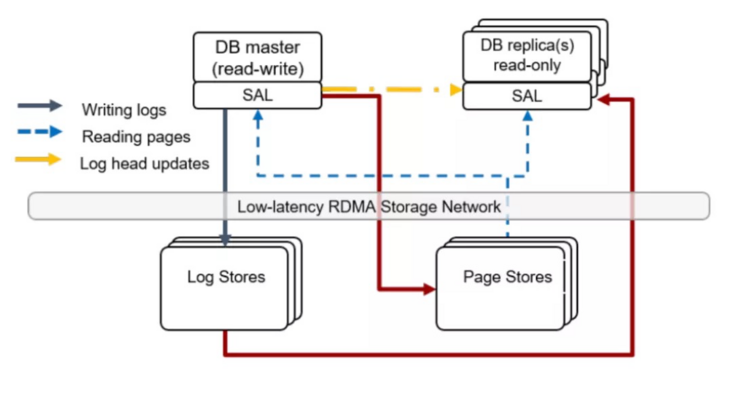

图 9：TaurasDB 架构
TaurasDB[8] 架构如上图，它继承了 Aurora 的日志下沉存储的思想，也继承了 Socrates 的日志与页面存储分离的思想，并且在计算节点添加了存储抽象层（SAL）。LogStore 与 PageStore 采用与 Aurora 类似的 Quorum 仲裁算法实现高可用。
总结
云原生数据库的核心功能
计算与存储分离，计算节点保持少状态，甚至无状态；
基于日志的进行持久化；
存储分片/分块，易于扩容；
存储多副本与共识算法；
备份、恢复、快照功能下放到存储层。
知名方案的非核心功能

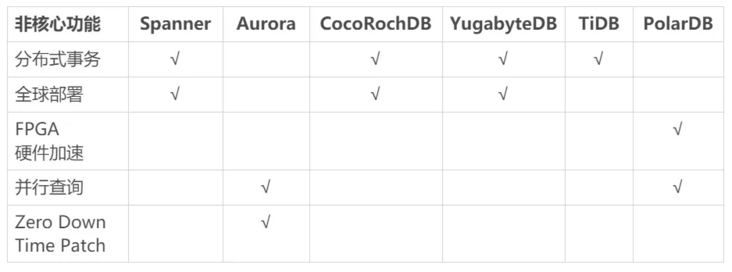

图 10：非核心性能支持情况
【全球部署】
多机房升级版，需要考虑全球可用性，全球分布式事务能力，以及 GDPR 合规要求的地理分区（Geo-Partitioning）特性。
由于欧盟出台通用数据保护条例（GDPR）[6]，使得数据不得随意跨境转移。违者最高罚款 2000 万欧元，或者全球营收 4%。原有分布式库处理技术，例如使用复制表进行 Jion 优化，就存在违规风险。此外，国内以及其他国家均有类似的数据保护法规，合规性将来也会是重要的需求。
云原生数据库的核心价值
【更高的性能】
基于日志进行持久化与复制更轻量，避免写放大效应，各大厂商均号称比原版 MySQL 有 5～7 倍性能。
【更好的弹性】
计算节点无状态或少状态，计算节点与存储扩展灵活。
【更好的可用性】
将数据库持久文件分片，以小粒度方式副本方式降低 MTTR，以及共识算法来实现高可用。
【更高的资源利用率】
计算能力与存储容量按需伸缩，减少资源浪费。
【更小的成本】
更少的资源、更少的浪费、更少的维护，最终达到更小的成本。
云原生数据库本质是用现有技术组合，实现云原生需求，而且也是数据库实现 serverless 的必由之路。
|
