MVP 模式实例解析

2009-05-18 作者：张子阳来源：网络

引言

可能有的朋友已经看过我翻译的Jean-Paul Boodhoo的模型－视图－提供器模式一文了(如果没有，建议你先看下再看这篇文章，毕竟这两篇是紧密联系的)。在那篇文章中，作者为了说明 MVP 的优点之一，易测性，引入了单元测试和NMock框架。可能有的朋友对这部分不够熟悉，也因为本人翻译水平有限，导致看后感觉不够明朗，所以我就补写了这篇文章，对作者给出的范例程序作了些许简化和整理，让我们一步步地来实现一个符合MVP模式的Web页面。

开始前的准备

在译文中，作者使用了Northwind数据库的Customer表来作为范例，这个表包含了太多的字段，而且字段类型缺乏变化，只有一个自定义的Country类型，其余均为String类型。这样容易让大家忽视掉MVP模式需要注意的一点，或者说是优势之一：视图部分，通常也就是一个Aspx页面，向用户显示的数据类型只有一种可能，就是字符串。即便你想向用户显示一个数字，比如金额，在显示之前，也会要么显式、要么隐式地转换为了字符串类型；而对象的字段类型却可能是多种多样的。所以，View的接口定义只包含String类型的Set属性，而实际将各种类型向String类型转换的工作，全部在提供器中完成。通过这样的方式，页面的CodeBehind将进一步简洁，连格式转换都移到了单独的提供器类中了。如果上面的加粗的字体你一时不能领悟也不要紧，一点点看下去你自然会明白。

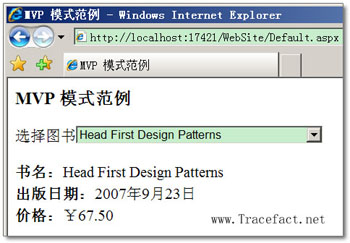

本文中，我们使用一个Book类作为我们的领域对象，它将包含字符串、日期、数字三种类型，后面我们会看到它的代码。本文的范例依然是以一个通过选择Book列表的下拉框，来显示Book的详细信息的Web窗体页面来作说明。

现在创建一个新的空解决方案，起名为 MVP-Pattern，我们开始吧。

Model(Service)层的实现

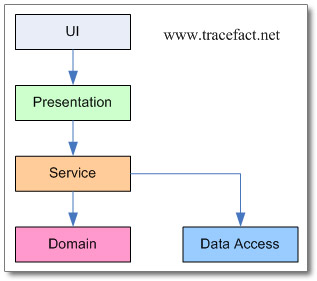

大家可能对译文的图1和图3有点混淆，实际上图1的Service层和图3的Model层是同一个事物，它们的工作都是一样的：实际的从数据库(或者存储文件)中获取数据、填充对象，然后返回给提供器。

MVP.DTO 项目

我们先在解决方案下创建类库项目 MVP.DTO，DTO代表着Data Transfer Object(数据传输对象)，这个项目和通常三层、四层构架的业务对象(Business Object)很类似，注意DTO项目实际上不应该属于Model层，它不会引用任何项目，但是因为各个层的项目都会引用它，所以我们在这里先创建它：

这个项目包含这样几个类，首先是BookDTO，它代表着我们的Book对象，它的代码如下：

public class BookDTO {
    private int id;              // 索引
    private string title;    // 标题
    private DateTime pubDate; // 出版日期
    private decimal price;       // 价格
    // 构造函数及 Get属性略...
}

接下来它还包含三个接口，这三个接口定义了传送给页面上下拉框(DropDownList)的数据，以及如何为下拉框 送数据。可能正是因为它们的目的是 数据传送 ，而不仅仅是将数据库表映射成业务对象，所以才会称之为DTO，而非Business Object吧。我们一个个来看下：

首先，我们想一想DropDownList的每个列表项ListItem需要什么数据？当然是一个Text，一个Value了，所以定义第一个接口 ILookupDTO，它代表了ListItem所需的数据，只定义了这两个属性：

public interface ILookupDTO {
string Value { get; } // 获取值
string Text { get; } // 获取文本
}

接着，给出了一个它的简单实现 SimpleLookupDTO ：

public class SimpleLookupDTO : ILookupDTO {
    private string value;
    private string text;

    public SimpleLookupDTO(string value, string text) {
       this.value = value;
       this.text = text;
    }

    public string Value {
       get { return value; }
    }
    public string Text {
       get { return text; }
    }
}

NOTE：如果是我，我会将之命名为IListItemDTO，但是这篇文章和译文联系甚密，所以我尽量保持和译文一样的命名

接下来，我们还要要为页面上的DropDownList传送数据，所以再定义接口ILookupList：

public interface ILookupList{
    void Add(ILookupDTO dto);       // 添加项目
    void Clear();                   // 清除所有项目
    ILookupDTO SelectedItem{get;}       // 获得选中项目
}

在 MVP.DTO 项目中只定义了这个接口，但没有给出它的实现，因为它的实现显然和UI层很靠近，所以它的实现我们将它放到后面的 MVP.WebControls 项目(UI层)中。

最后是ILookupCollection接口及其实现。这里，我不得不批判一下这个接口的命名，它很容易让人困惑：因为List是一个集合，Collection也是一个集合，所以第一眼感觉就是ILookupCollection和 ILookupList应该是同一个事物，但是这里同时出现，让人摸不着头脑。实际上它们是完全不同的：

ILookupList 更多的是描述了一个事物，即是页面上的DropDownList，它定义的方法也是对其本身进行操作的。
ILookupCollection 描述的是一个行为，它仅包含一个方法，BindTo()，方法接收的参数正是ILookupList，意为将ILookupCollection的数据绑定到 ILookupList上。而ILookupCollection包含的数据，是ILookupDTO的集合(IList<ILookupDTO>，由类型外部通过构造函数传入)。

public interface ILookupCollection {
    void BindTo(ILookupList list);
}

public class LookupCollection : ILookupCollection {
    private IList<ILookupDTO> items;

    public LookupCollection(IEnumerable<ILookupDTO> items) {
       this.items = new List<ILookupDTO>(items); // 根据传递进来的items创建新的列表
    }

    public int Count {
       get { return items.Count; }     // 获取项目数
    }

    // 将项目绑定到列表
    public void BindTo(ILookupList list) {
       list.Clear();                           // 先清空列表
       foreach (ILookupDTO dto in items) {     // 遍历集合，绑定到列表中
           list.Add(dto);
       }
    }
}

到这里 MVP.DTO 项目就结束了，我们再来看一下大家都熟悉的数据访问层，MVP.DataAccess。

MVP.DataAccess 项目

这一是和数据最接近的一层，用来获取来自数据库(或者其它存储)的数据。因为本文的目的是讲述MVP模式的构架，我们不需要把注意力集中在数据访问上，所以这一层我直接HardCode了，而非从数据库中获取。

这一层定义了一个接口 IBookMapper：

public interface IBookMapper {
IList<BookDTO> GetAllBooks(); // 获取所有Book
BookDTO FindById(int bookId); // 获取某一Id的Book
}

以及一个实现了此接口的BookMapper类：

public class BookMapper :IBookMapper {
    private readonly IList<BookDTO> list;

    public BookMapper() {
       list = new List<BookDTO>();

       BookDTO book;
       book = new BookDTO(1, "Head First Design Patterns", new DateTime(2007, 9, 12), 67.5M);
       list.Add(book);
       // 略... 共添加了若干个
    }

    public IList<BookDTO> GetAllBooks() {
       return new List<BookDTO>(this.list);
    }

    public BookDTO FindById(int bookId) {
       foreach (BookDTO book in list) {
           if (book.Id == bookId)
              return new BookDTO(book.Id, book.Title, book.PubDate, book.Price);
       }

       return null;      // 没有找到则返回Null
    }
}

NOTE：这里有一个技巧，在GetAllBooks()和FindById()方法中，我没有直接返回list列表，或者是list中的book项目，而是对它们进行了深度复制，返回了它们的副本。这样是为了避免在类型外部通过引用类型变量访问类型内部成员。更多内容可以参考我之前写的创建常量、原子性的值类型一文(Effective C#的笔记)。

MVP.Task 项目

MVP.Task 项目是Model层的核心，之前创建的两个项目都是为这个项目进行服务的。它包含一个接口 IBookTask，这个接口定义了Task的两个主要工作：1、返回所有的Book列表(用于绑定DropDownList列表)；2、根据某一个Book的Id返回该Book的详细信息。

public interface IBookTask {
ILookupCollection GetBookList(); // 返回图书列表
BookDTO GetDetailsForBook(int bookId); // 返回某一图书
}

我觉得这个接口的定义是MVP模式的精华所在之一，GetDetailsForBook()方法很容易理解，我们几乎现在就可以猜到它会把工作委托给MVP.DataAccess项目的BookMapper去处理，因为BookMapper已经包含了类似的方法FindById()。关键就在于 GetBookList()方法，注意它返回的是ILookupCollection，而非一个IList<BookDTO>。这样我们在后面将介绍的提供器中，只需要在获取到的ILookupCollection上调用BindTo方法，然后传递列表对象，就可以绑定列表了，实现了Web页面和CodeBehind逻辑的分离(MVP模式的精要所在)；而如果这里我们仅仅返回IList<Book>，那么绑定列表的工作势必要移交给上一层去处理。

接下来我们面临了一个问题：MVP.DataAccess 项目中的 BookMapper.GetAllBook()方法返回的是 IList<Book>，而这里需要的是一个ILookupCollection。回头看一下ILookupCollection的实现，它内部维护的是一个IList<ILookupDTO>，ILookupDTO是业务无关的，它包含了Text和Value属性用于向页面上的DropDownList的列表项提供数据。在本例中，ILookupDTO的Text应该为书名，而Value应该为书的Id。这样，我们最好能创建一个Converter类，能够进行由BookDTO到ILookupDTO，进而由IList<BookDTO> 到 IList<ILookupDTO>的转换。最后将转换好的IList<ILookupDTO>作为参数传递给ILookupCollection的构造函数，从而得到一个ILookupCollection。

注意到ILookupDTO是业务无关的，所以我们定义接口名称，为ObjectToLookupConverter，而非BookToLookupConverter。另外，以后我们可能创建其他的类型，比如Customer(客户)也能转换为LookupDTO，我们定义一个泛型接口(使得Converter类不限于BookDTO才能使用)：

public interface IObjectToLookupConverter<T> {
    // 将 T类型的对象obj 转换为 ILookupDTO类型
    ILookupDTO ConvertFrom(T obj);

    // 将 IList<T> 类型的对象列表转换为 IList<ILookupDTO> 类型
    IList<ILookupDTO> ConvertAllFrom(IList<T> obj);
}

再定义一个抽象基类实现这个接口，抽象类实现接口的ConvertAllFrom()方法，并将其中中实际的转换工作委托给 ConvertFrom() 方法：

public abstract class ObjectToLookupConverter<T> : IObjectToLookupConverter<T> {
    public abstract ILookupDTO ConvertFrom(T obj);

    public IList<ILookupDTO> ConvertAllFrom(IList<T> objList) {
       List<T> list = new List<T>(objList);

       return list.ConvertAll<ILookupDTO>(delegate(T obj) {
           return ConvertFrom(obj);     // 将实际的转换委托给 ConvertFrom()方法
       });
    }
}

最后，到了实际的将 Book 转换为 LookupDTO 的部分了，非常的简单：

public sealed class BookToLookupConverter : ObjectToLookupConverter<BookDTO> {
    public override ILookupDTO ConvertFrom(BookDTO book) {
       return new SimpleLookupDTO(book.Id.ToString(), book.Title);
    }
}

好了，有了这些准备工作，我们实现 IBookTask接口就变得轻易的多了。现在，创建MVP.Task项目的最后一个类，BookTask。注意GetBookList()方法的实现过程，和我们上面的分析一模一样：

public class BookTask : IBookTask {
    private readonly IBookMapper bookMapper;

    public BookTask()
       : this(new BookMapper()) {
    }

    public BookTask(IBookMapper bookMapper) {
       this.bookMapper = bookMapper;
    }

    // 获取图书列表
    public ILookupCollection GetBookList() {

       IList<BookDTO> bookList = bookMapper.GetAllBooks();// 获取IList<BookDTO>
       IList<ILookupDTO> list = // 转换为 IList<ILookupDTO>
           new BookToLookupConverter().ConvertAllFrom(bookList);

       // 构建ILookupCollection
       ILookupCollection collection = new LookupCollection(list);

       return collection;
    }

    // 获取某一图书的详细信息
    public BookDTO GetDetailsForBook(int bookId) {
       BookDTO book = bookMapper.FindById(bookId);
       return book;
    }
}

至此，Model层或者叫Service服务层的所有项目都已经结束了，我们接下来看MVP的V(View层)是如何构建的。

View 层的实现

Web 站点项目和 MVP.WebControl 项目

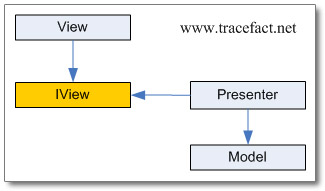

你可能会奇怪为什么现在就讲述View层，而不是Presenter提供器层？这是因为Presenter是View 和 Model的一个协调者，从下面幅图就可以看出来。所以，我们需要先看下View层如何实现，进而才能去讨论Pesenter层。

View层包含两个项目，一个是站点项目，一个是MVP.WebControl项目，我们先看站点项目。它仅包含一个页面：Default.aspx，内容也是简单之极，我们先看页面部分的HTML代码：

非常的简单，是吧？然后我们再看一下后置代码，通常情况下，我们会在后置代码中写DropDownList的PostBack事件，并且设置根据得到的数据填充三个Literal控件的Text属性。而在MVP模式中，这部分的工作将会交由提供器来完成，所以，我们只需要为这些控件建立Set访问器，并且将页面的引用传给提供器就可以了(如何传递页面引用给提供器后面会讨论)。我们现在在页面的后置代码中添加一组Set属性，分别去为页面的三个Literal控件赋值：

public string Title {
    set { ltrTitle.Text = value; }
}

public string Price {
    set { ltrPrice.Text = value; }
}

public string PubDate {
    set { ltrPubDate.Text = value; }
}

通常情况下DropDownList的填充也是在后置代码中完成的，而为了能让提供器对DropDownList的数据进行填充，我们需要让这个DropDownList能够与ILookupList联系起来，并进一步通过调用来自MVP.Task中的 ILookupCollection的BindTo()方法，来对列表进行绑定。

记得到现在为止我们都没有实现 ILookupList接口，现在是时候实现它了，新建一个项目MVP.WebControl，添加对MVP.DTO的引用，然后创建ILookupList接口的实现WebLookupList。在对ILookupList接口的实现中，对DropDownList进行包装，为了更好的代码重用，我们传递DropDownList的基类ListControl，而非DropDownList本身：

public class WebLookupList : ILookupList {
    private ListControl underlyingList;

    public WebLookupList(ListControl underlyingList) {
       this.underlyingList = underlyingList;
    }

    public void Add(ILookupDTO dto) {
       underlyingList.Items.Add(new ListItem(dto.Text, dto.Value));
    }

    public void Clear() {
       underlyingList.Items.Clear();
    }

    public ILookupDTO SelectedItem {
       get {
           ListItem item = underlyingList.SelectedItem;
           return new SimpleLookupDTO(item.Value, item.Text);
       }
    }
}

可以看到我们实际上将对这个接口实现的具体工作都委托给了 ListControl，这样，当我们在ILookupList上调用Add()方法添加列表项时，便会添加到页面的DropDownList上。

记住：我们期望能让提供器送数据的所有Web页面上的控件，都应该为提供器提供一个入口。在前面，我们为三个Literal空间提供的入口是Set属性。这里我们一样需要提供一个Get属性，来让提供器能够获得一个ILookupList。在Default页面的后置代码中添加下面代码：

public ILookupList BookList {
get { return new WebLookupList(ddlBook); }
}

Presenter 层的实现

实现Presenter(提供器)之前我们先考虑它的作用是什么：从Task中获取数据，然后送到View层(Aspx页面)中。这就暗示提供器必须包含 Task和 View层的引用。但是如果我们是无法让提供器引用站点项目的，因为站点项目不会生成单独的dll文件(基于每个页面生成dll)。但是站点却可以引用提供器，所以我们只要在提供器项目中定义一个接口，然后让页面去实现这个接口，我们通过这个接口去为页面送数据(调用接口的Set访问器)。

MVP.Presentation 项目

现在你可以将页面上的三个Literal和一个DropDownList与这个View接口联系起来了。创建MVP.Presentation项目，然后我们定义Default页面需要实现的IViewBookView接口：

public interface IViewBookView {
    ILookupList BookList { get; }
    string Title { set; }
    string PubDate { set; }
    string Price { set; }
}

这个接口的定义完全是基于Web页面的，你需要为页面提供哪些数据，或者为哪个控件送数据，那么就定义哪些属性。然后我们让Web项目引用MVP.Presentation项目，在修改页面的后置代码文件Default.aspx.cs，让它去实现这个接口(因为页面已经包含了这个接口的所有定义，所以这里只是起到一个向提供器传递窗体的作用)。

public partial class _Default : System.Web.UI.Page, IViewBookView

下一步，我们要实现提供器，我们在项目中再添加一个文件 ViewBookPresenter.cs，添加下面代码：

public class ViewBookPresenter {
    private readonly IViewBookView view;
    private readonly IBookTask task;

    public ViewBookPresenter(IViewBookView view) : this(view, new BookTask()) { }

    public ViewBookPresenter(IViewBookView view, IBookTask task) {
       this.view = view;
       this.task = task;
    }

    // 初始化方法，绑定列表
    public void Initialize() {
       ILookupCollection collection = task.GetBookList(); // 获取图书列表
       collection.BindTo(view.BookList);   // 绑定到列表
       DisplayBookDetails();               // 显示图书信息
    }

    // 获取选中的图书的Id
    private int? SelectedBookId {
       get {
           string selectedId = view.BookList.SelectedItem.Value;

           if (String.IsNullOrEmpty(selectedId)) return null;

           int? id = null;

           try {
              id = int.Parse(selectedId.Trim());
           } catch (FormatException) { }

           return id;
       }
    }

    // 显示特定图书的详细信息
    public void DisplayBookDetails() {
       int? bookId = SelectedBookId;

       if (bookId.HasValue) {
           BookDTO book = task.GetDetailsForBook(bookId.Value);
           UpdateViewFrom(book);
       }
    }

    // 更新页面的信息，在这里进行格式化
    private void UpdateViewFrom(BookDTO book) {
       view.Price = book.Price.ToString("c");
       view.PubDate = String.Format(new DateFomatter(), "{0}", book.PubDate);
       view.Title = book.Title;
    }

    // 格式日期，作为示范，所有格式化工作都放到 Presenter中
    private class DateFomatter : ICustomFormatter, IFormatProvider {

       public string Format(string format, object arg, IFormatProvider formatProvider) {
           DateTime date = (DateTime)arg;
           return string.Format("{0}年{1}月{2}日", date.Year, date.Month, date.Day);
       }

       public object GetFormat(Type formatType) {
           return this;
       }
    }
}

上面的代码是很直白的，只有一个主题思想：从task中获取数据，然后调用view接口的属性，或者从view接口获得DropDownList的引用(通过ILookupList)，然后通过 BindTo()方法为列表填充数据。注意到Initialize()方法，它为列表填充数据，这个应该在页面加载之前就被调用；还有DisplayBookDetails()方法，它应该在列表的SelectedIndexChanged事件被触发时调用，所以我们还有最后一部没有做，再次修改Default.aspx.cs文件，设置这些方法的触发时机。

最后一步，再次修改Default.aspx.cs文件

在后置代码类中添加如下代码，完成上一小节说明的所有内容：

private ViewBookPresenter presenter;

protected override void OnInit(EventArgs e) {
    base.OnInit(e);
    presenter = new ViewBookPresenter(this);       // 创建Presenter的实例

    // 为DropDownList绑定事件处理方法
    ddlBook.SelectedIndexChanged += delegate {
       presenter.DisplayBookDetails();
    };
}

protected void Page_Load(object sender, EventArgs e) {
    if (!IsPostBack) {
       presenter.Initialize();      // 绑定列表
    }
}

这里值得注意的是 ViewBookPresenter 对象的创建，它通过this关键字，将页面本身传递了进去，而页面本身实现了IViewBookView接口，满足构造函数的签名，这样提供器通过IViewBookView便可以访问页面上的属性和列表，并为之提供数据。

总结

这篇文章是对模型－视图－提供器模式一文范例程序的一个刨析和说明。在本文中，我们创建了一个包含多个项目的完整的符合MVP模式的Web页面。我们先创建了基础项目 MVP.DTO，用于传送数据、MVP.DataAccess，用于数据访问；接着分别创建了 Model层、View层、Presenter层，并讲述了它们之间的调用关系，以及使用的要点。通过这则范例，希望大家能对MVP模式有了一定的认识和了解。

不一定项目的每个页面，都去采用MVP模式来构建。但如果运用的好的话，可以将多个页面共同的的某一部分(或者叫功能)抽象出来，使用同一个提供器，可以很大程度上实现代码重用。另外也可以一个Page实现多个IView，将页面功能分离成多个部分，需要使用哪个功能，就实现哪个IView，并使用相应的IViewPresenter进行初始化。
