.NET平台上的Model-View-Presenter模式实践

2010-11-05 作者：张洋 来源：张洋的blog


为什么要写这篇文章

笔者当前正在负责研究所中一个项目，这个项目基于.NET平台，初步拟采用C/S部署体系，所以选择了Windows Forms作为其UI。经过几此迭代，我们发现了一个问题：虽然业务逻辑已经封装到Services层中，但诸多的UI逻辑仍然弥漫在各个事件Listener中，使得UI显得臃肿不堪，并且存在诸多重复性代码。另外，需求提供方说，根据实际需要，不排除将部署结构改为B/S的可能性，甚至可能会要求此系统同时支持C/S和B/S两种部署方式。那么，如果保持目前将UI逻辑编码到Windows Forms中的方式，到时这些UI逻辑将无法复用，修改部署方式的代价很大。

为了解决以上两个问题，笔者和相关人员商量后，决定引入既有成熟模式，重新设计表示层的架构方式，并重构既有代码。

提到表示层（Presentation Layer）的模式，我想大家脑海中第一个闪过的很可能是经典的MVC（Model-View-Controller）。我最初也准备使用MVC，但经过分析和实验后，我发现MVC并不适合目前的情况，因为MVC的结构相对复杂，Model和View之间要实现一个Observer模式，并实现双向通信。这样重构起来Services层也必须修改。我并不想修改Services层，而且我想将View和Model彻底隔离，因为我个人并不喜欢View和Model直接通信的架构方式。最终，我选择了MVP（Model-View-Presenter）模式。

经过两天的重构和验证，目前已经将MVP正式引入项目的表示层，并且解决了上文提到的两个问题。在这期间，积累了少许关于在.NET平台上实践MVP的经验，在这里汇集成此文，和朋友们共享。

UI与P Logic

首先，我想先明确一下UI和P Logic的概念。

表示层可以拆分为两个部分：User Interface（简称UI）和Presentation Logic（简称P Logic）。

UI是系统与用户交互的界面性概念，它的职责有两个——接受用户的输入和向用户展示输出。UI应该是一个纯静态的概念，本身不应包含任何逻辑，而单纯是一个接受输入和展示输出的“外壳”。例如，一个不包含逻辑的Windows Form，一张不包含逻辑的页面，一个不包含逻辑的Flex界面，都属于UI。

P Logic是表示层应有的逻辑性内容。例如，某个文本内容不能为空，当某个事件发生时获取界面上哪些内容，这都属于P Logic。应该指出，P Logic应该是抽象于具体UI的，它的本质是逻辑，可以复用到任何与此逻辑相符的UI。

UI与P Logic之间的联系是事件，UI可以根据用户的动作触发各种事件，P Logic响应事件并执行相应的逻辑。P Logic对UI存在约束作用，P Logic规定一套UI契约，UI要根据契约实现，才能被相应的P Logic调用。

下图展示了UI与P Logic的结构及交互原理。

图1、UI与P Logic

Model-View-Presenter模式

MVP模式最早由Taligent的Mike Potel在《MVP: Model-View-Presenter The Taligent Programming Model for C++ and Java》（点击这里下载）一文中提出。MVP的提出主要是为了解决MVC模式中结构过于复杂和模型-视图耦合性过高的问题。MVP的核心思想是将UI分离成View，将P Logic分离成Presenter，而业务逻辑和领域相关逻辑都分离到Model中。View和Model完全解除耦合，不再像MVC中实现一个Observer模式，两者的通信则依靠Presenter进行。Presenter响应View接获的用户动作，并调用Model中的业务逻辑，最后将用户需要的信息返回给View。

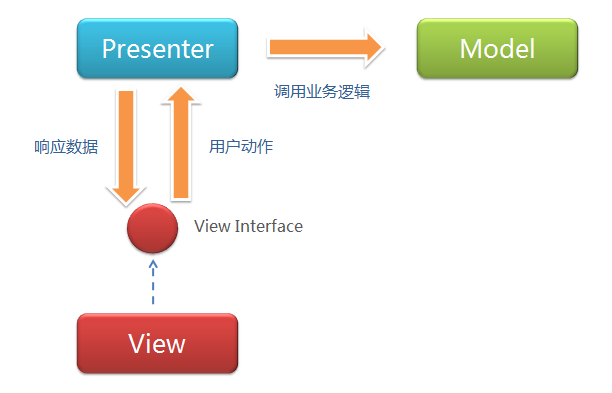

下图直观表示了MVP模式：

图2、MVP模式

图2清楚地展示了MVP模式的几个特点：

1、View和Model完全解耦，两者不发生直接关联，通过Presenter进行通信。

2、Presenter并不是与具体的View耦合，而是和一个抽象的View Interface耦合，View Interface相当于一个契约，抽象出了对应View应实现的方法。只要实现了这个接口，任何View都可以与指定Presenter兼容，从而实现了P Logic的复用性和视图的无缝替换。

3、View在MVP里应该是一个“极瘦”的概念，最多也只能包含维护自身状态的逻辑，而其它逻辑都应实现在Presenter中。

总的来说，使用MVP模式可以得到以下两个收益：

1、将UI和P Logic两个关注点分离，得到更干净和单一的代码结构。

2、实现了P Logic的复用以及View的无缝替换。

在.NET平台上实现MVP模式

这一节通过一个示例程序展示在.NET平台上实现MVP的一种实践方法。本来想通过我目前负责的实际项目中的代码片段作为Demo，但这样做存在两个问题：一是这样做可能会违反学校的保密守则，二是这个项目应用了许多其他框架和模式，如通过Unity实现依赖注入，通过PostSharp实现AOP来负责异常处理和事务管理等，通过NHibernate实现的ORM等等，这样如果读者不了解系统整体架构就很难完全读懂代码片段，MVP模式不够突出。因此，我专门为这篇文章实现了一个Demo，其中的MVP实践方式与实际项目中是一致的，而且Demo规模小，排除了其他干扰，使得读者更容易理解其中的MVP实现方式。

这个简单的Demo运行效果如下：

图3、Demo界面

这个Demo的功能如下：这是一个简单的点餐软件。系统中存有餐厅所有菜品的信息，客户只需在界面右侧输入菜品名称和数量，单击“添加”按钮，菜品就会被添加到左侧点餐列表，并显示此菜品详细信息。如果所点菜品不存在则软件会给出提示。另外，在左侧已点餐品列表中右键单击某个条目，在弹出菜单中点击“删除”，则可将此菜品从列表删除。

下面分步骤介绍应用了MVP模式的实现方式。

第一步，解决方法及工程结构

这个Demo共有三个工程，MVPSimple.Model为Mock方式实现的Services，作为Model；MVPSimple.Presenters为Presenter工程，其中包括Presenter和View Interface；MVPSimple.WinUI为View的Windows Forms实现。

第二步，构建Mock方式的Services

因为重点在于表示层，所以这里的Services使用了Mock方式，并没有包含真正的业务领域逻辑。其中MVPSimple.Model工程里两个文件的代码如下：

FoodDto.cs:

01 using System;
02
03 namespace MVPSimple.Model
04 {
05     /// <summary>
06     /// 表示菜品类别的枚举类型
07     /// </summary>
08     public enum FoodType
09     {
10         主菜 = 1,
11         汤 = 2,
12         甜品 = 3,
13     }
14
15     /// <summary>
16     /// 菜品的Data Transfer Object
17     /// </summary>
18     public class FoodDto
19     {
20         /// <summary>
21         /// ID，标识字段
22         /// </summary>
23         public Int32 ID { get; set; }
24
25         /// <summary>
26         /// 菜品名称
27         /// </summary>
28         public String Name { get; set; }
29
30         /// <summary>
31         /// 菜品类型
32         /// </summary>
33         public FoodType Type { get; set; }
34
35         /// <summary>
36         /// 菜品价格
37         /// </summary>
38         public Double Price { get; set; }
39
40         /// <summary>
41         /// 点菜数量
42         /// </summary>
43         public Int32 Amount { get; set; }
44     }
45 }

FoodServices.cs:

01 using System;
02 using System.Collections.Generic;
03
04 namespace MVPSimple.Model
05 {
06     /// <summary>
07     /// 菜品Services的Mock实现
08     /// </summary>
09     public class FoodServices
10     {
11         private IList<FoodDto> foodList = new List<FoodDto>();
12
13         /// <summary>
14         /// 默认构造函数，初始化各个菜品
15         /// </summary>
16         public FoodServices()
17         {
18             this.foodList.Add(
19                 new FoodDto()
20                 {
21                     ID = 1,
22                     Name = "牛排",
23                     Price = 60.00,
24                     Type = FoodType.主菜,
25                 }
26             );
27
28             this.foodList.Add(
29                 new FoodDto()
30                 {
31                     ID = 2,
32                     Name = "法式蜗牛",
33                     Price = 120.00,
34                     Type = FoodType.主菜,
35                 }
36             );
37
38             this.foodList.Add(
39                 new FoodDto()
40                 {
41                     ID = 3,
42                     Name = "水果沙拉",
43                     Price = 58.00,
44                     Type = FoodType.甜品,
45                 }
46             );
47
48             this.foodList.Add(
49                 new FoodDto()
50                 {
51                     ID = 4,
52                     Name = "奶油红菜汤",
53                     Price = 15.00,
54                     Type = FoodType.汤,
55                 }
56             );
57
58             this.foodList.Add(
59                 new FoodDto()
60                 {
61                     ID = 5,
62                     Name = "杂拌汤",
63                     Price = 20.00,
64                     Type = FoodType.汤,
65                 }
66             );
67         }
68
69         /// <summary>
70         /// 按照菜品名称获取菜品详细信息
71         /// </summary>
72         /// <param name="foodName">菜品名称</param>
73         /// <returns>含有指定菜品信息的DTO</returns>
74         public FoodDto GetFoodDetailByName(String foodName)
75         {
76             foreach (FoodDto f in this.foodList)
77             {
78                 if (f.Name.Equals(foodName))
79                 {
80                     return f;
81                 }
82             }
83
84             return new FoodDto() { ID = 0 };
85         }
86     }
87 }

第三步，通过View Interface规定View契约

如果想实现Presenter和View的交互和无缝替换，必须在它们之间规定一个契约。一般来说，每一张界面（注意是界面不是视图）都应该对应一个View接口，不过由于Demo只有一个页面，所以也只有一个View接口。

这里需要特别强调，View接口必须抽象于任何具体视图而服务于Presenter，所以，View接口中绝不能出现任何与具体视图相关的元素。例如，我们的Demo中是使用Windows Forms作为视图实现，但View接口中绝不可出现与Windows Forms相耦合的元素，如返回一个Winform的TextBox。因为如果这样做的话，使用其他技术实现的View就无法实现这个接口了，如使用Web Forms实现，而Web Forms是不可能返回一个Winform的TextBox的。

下面给出视图接口的代码。

IMainView.cs:

01 using System;
02 using System.Collections.Generic;
03 using MVPSimple.Model;
04
05 namespace MVPSimple.Presenters
06 {
07     /// <summary>
08     /// MainView的接口，所有MainView必须实现此接口，此接口暴露给Presenter
09     /// </summary>
10     public interface IMainView
11     {
12         /// <summary>
13         /// View上的菜品名称
14         /// </summary>
15         String foodName { get; set; }
16
17         /// <summary>
18         /// View上点菜数量
19         /// </summary>
20         Int32 Amount { get; set; }
21
22         /// <summary>
23         /// 判断某一菜品是否已经存在于点菜列表中
24         /// </summary>
25         /// <param name="foodName">菜品名称</param>
26         /// <returns>结果</returns>
27         bool IsExistInList(String foodName);
28
29         /// <summary>
30         /// 将某一菜品加入点菜列表
31         /// </summary>
32         /// <param name="food">菜品DTO</param>
33         void AddFoodToList(FoodDto food);
34
35         /// <summary>
36         /// 将某一已点菜品从列表中移除
37         /// </summary>
38         /// <param name="foodName">欲移除的菜品名称</param>
39         void RemoveFoodFromList(String foodName);
40
41         /// <summary>
42         /// View显示提示信息给用户
43         /// </summary>
44         /// <param name="message">信息内容</param>
45         void ShowMessage(String message);
46
47         /// <summary>
48         /// View显示确认信息并返回结果
49         /// </summary>
50         /// <param name="message">信息内容</param>
51         /// <returns>用户回答是确定还是取消。True - 确定，False - 取消</returns>
52         bool ShowConfirm(String message);
53     }
54 }

可以看到，IMainView抽象了如图3所示的界面，但又不包含任何与Windows Forms相耦合的元素，因此如果需要，以后完全可以使用Web Forms、WPF或SL等技术实现这个接口。

第四步，实现Presenter

上文说过，一个界面应该对应一个Presenter，这个Demo里只有一个界面，所以只有一个Presenter。Presenter仅于视图接口耦合，而并不和具体视图耦合，最好证据就是Presenter工程根本没有引用WinUI工程！代码如下:

MainPresenter.cs:

01 using System;
02 using System.Collections.Generic;
03 using MVPSimple.Model;
04
05 namespace MVPSimple.Presenters
06 {
07     /// <summary>
08     /// MainView的Presenter
09     /// </summary>
10     public class MainPresenter
11     {
12         /// <summary>
13         /// 当前关联View
14         /// </summary>
15         public IMainView View { get; set; }
16
17         /// <summary>
18         /// 默认构造函数，初始化View
19         /// </summary>
20         /// <param name="view">MainView对象</param>
21         public MainPresenter(IMainView view)
22         {
23             View = view;
24         }
25
26         #region Acitons
27
28         /// <summary>
29         /// Action:将所点菜品增加到点菜列表
30         /// </summary>
31         public void AddFoodAction()
32         {
33             if (String.IsNullOrEmpty(View.foodName))
34             {
35                 View.ShowMessage("请选输入菜品名称");
36                 return;
37             }
38             if (View.Amount <= 0)
39             {
40                 View.ShowMessage("点菜的份数至少要是一份");
41                 return;
42             }
43             if (View.IsExistInList(View.foodName))
44             {
45                 View.ShowMessage(String.Format("菜品【{0}】已经在您的菜单中", View.foodName));
46                 return;
47             }
48
49             FoodServices foodServ = new FoodServices();
50             FoodDto food = foodServ.GetFoodDetailByName(View.foodName);
51             if (food.ID == 0)
52             {
53                 View.ShowMessage(String.Format("抱歉，本餐厅没有菜品【{0}】",View.foodName));
54                 return;
55             }
56
57             View.AddFoodToList(food);
58         }
59
60         /// <summary>
61         /// Action:从点菜列表移除某一菜品
62         /// </summary>
63         /// <param name="foodName">被移除菜品的名称</param>
64         public void RemoveFoodAction(String foodName)
65         {
66             if (View.ShowConfirm("确定要删除吗？"))
67             {
68                 View.RemoveFoodFromList(foodName);
69             }
70         }
71
72         #endregion
73     }
74 }

第五步，实现View

这里我们使用Windows Forms实现View。如果朋友们有兴趣，完全可以自己试着用Web或WPF实现以下视图，同时可以验证P Logic的可复用性和视图无缝替换，亲身体验一下MVP模式的威力。Winform的View代码如下。

frmMain.cs:

001 using System;
002 using System.Windows.Forms;
003 using MVPSimple.Model;
004 using MVPSimple.Presenters;
005
006 namespace MVPSimple.WinUI
007 {
008     /// <summary>
009     /// MainView的Windows Forms实现
010     /// </summary>
011     public partial class frmMain : Form, IMainView
012     {
013         /// <summary>
014         /// 相关联的Presenter
015         /// </summary>
016         private MainPresenter presenter;
017
018         /// <summary>
019         /// 默认构造函数，初始化Presenter
020         /// </summary>
021         public frmMain()
022         {
023             InitializeComponent();
024             this.presenter = new MainPresenter(this);
025         }
026
027         #region IMainView Members
028
029         /// <summary>
030         /// View上的菜品名称
031         /// </summary>
032         public String foodName
033         {
034             get { return this.tbFoodName.Text; }
035             set { this.tbFoodName.Text = value; }
036         }
037
038         /// <summary>
039         /// View上点菜数量
040         /// </summary>
041         public Int32 Amount
042         {
043             get { return (Int32)this.tbAmount.Value; }
044             set { this.tbAmount.Value = (Decimal)value; }
045         }
046
047         /// <summary>
048         /// 判断某一菜品是否已经存在于点菜列表中
049         /// </summary>
050         /// <param name="foodName">菜品名称</param>
051         /// <returns>结果</returns>
052         public bool IsExistInList(String foodName)
053         {
054             foreach (ListViewItem i in this.lvFoods.Items)
055             {
056                 if (i.Text == foodName)
057                 {
058                     return true;
059                 }
060             }
061
062             return false;
063         }
064
065         /// <summary>
066         /// 将某一菜品加入点菜列表
067         /// </summary>
068         /// <param name="food">菜品DTO</param>
069         public void AddFoodToList(FoodDto food)
070         {
071             ListViewItem item = new ListViewItem();
072             Double price = food.Price * (Double)this.tbAmount.Value;
073
074             item.Text = food.Name;
075             item.SubItems.Add(food.Type.ToString());
076             item.SubItems.Add(this.tbAmount.Value.ToString());
077             item.SubItems.Add(price.ToString());
078             this.lvFoods.Items.Add(item);
079         }
080
081         /// <summary>
082         /// 将某一已点菜品从列表中移除
083         /// </summary>
084         /// <param name="foodName">欲移除的菜品名称</param>
085         public void RemoveFoodFromList(String foodName)
086         {
087             foreach (ListViewItem i in this.lvFoods.Items)
088             {
089                 if (i.Text == foodName)
090                 {
091                     this.lvFoods.Items.Remove(i);
092                 }
093             }
094         }
095
096         /// <summary>
097         /// View显示提示信息给用户
098         /// </summary>
099         /// <param name="message">信息内容</param>
100         public void ShowMessage(String message)
101         {
102             MessageBox.Show(message, "信息", MessageBoxButtons.OK, MessageBoxIcon.Warning);
103         }
104
105         /// <summary>
106         /// View显示确认信息并返回结果
107         /// </summary>
108         /// <param name="message">信息内容</param>
109         /// <returns>用户回答是确定还是取消。True - 确定，False - 取消</returns>
110         public bool ShowConfirm(String message)
111         {
112             DialogResult result = MessageBox.Show(message, "确认", MessageBoxButtons.OKCancel, MessageBoxIcon.Question);
113             return DialogResult.OK == result;
114         }
115
116         #endregion
117
118         #region Event Listeners
119
120         private void btnAdd_Click(object sender, EventArgs e)
121         {
122             this.presenter.AddFoodAction();
123         }
124
125         private void miDeleteFood_Click(object sender, EventArgs e)
126         {
127             if (this.lvFoods.SelectedItems.Count != 0)
128             {
129                 String foodName = this.lvFoods.SelectedItems[0].Text;
130                 this.presenter.RemoveFoodAction(foodName);
131             }
132         }
133
134         #endregion
135     }
136 }

可以看到，使用了MVP后，View的代码变的非常干净整洁，以前充斥着厚重表示逻辑的事件Listener方法变得“瘦”了许多。

完成以上几步后，就可以运行这个Demo看效果了。

完整Demo在此下载：

总结

这篇文章首先讨论表示层的组成，说明User Interface和Presentation Logic是表示层的两个重要组成部分，并分别说明了两者的作用及交互方式。接着讨论了MVP模式。最后，通过一个Demo展示了在.NET平台上实现MVP的一种实践方式。应该说，MVP很类似简化了MVC，MVP不但可以分离关注、使得代码变得干净整洁、并实现P Logic的复用，而且实现起来比MVC在结构上要简单很多。MVP是一种模式，本身有诸多实现方式，本文只是介绍了笔者使用的一种实践，朋友们也可以在此基础上摸索自己的实践。


如何向妻子解释OOD
OOAD与UML笔记
UML类图与类的关系详解
UML统一建模语言初学
总结一下领域模型的验证
基于 UML 的业务建模

面向对象的分析设计
基于UML的面向对象分析设计
UML + 嵌入式系统分析设计
关系数据库面向OOAD设计
业务建模与业务架构
使用用例进行需求管理

某航空IT部门 业务分析与业务建模
联想 业务需求分析与建模
北京航管科技 EA工具与架构设计
使用EA和UML进行嵌入式系统分析
全球最大的茶业集团 UML系统分析
华为 基于EA的嵌入式系统建模
水资源服务商 基于EA进行UML建模
更多...
