组合（Composite）例子

组合模式将对象组合成树形结构以表示"部分-整体"的层次结构。让用户一致地使用单个对象和组合对象。虽然例子抽象一些，但是算术表达式确实是组合的例子。算术表达式包括操作数、操作符和另一个操作数。操作数可以是数字，也可以是另一个表达式。这样，2+3和（2+3）+（4*6）都是合法的表达式。

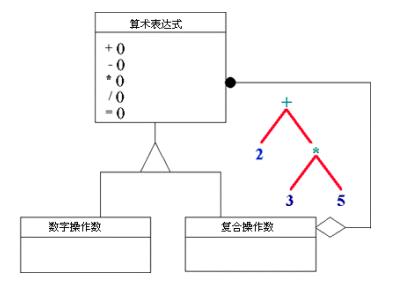

图8：使用算术表达式例子的组合模式对象图

装饰（Decorator）举例

装饰模式动态地给一个对象添加额外的职责。不论一幅画有没有画框都可以挂在墙上，但是通常都是有画框的，并且实际上是画框被挂在墙上。在挂在墙上之前，画可以被蒙上玻璃，装到框子里；这时画、玻璃和画框形成了一个物体。

图9：使用有画框的画作为例子的装饰模式对象图

外观（Facade）举例

外观模式为子系统中的接口定义了一个统一的更高层次的界面，以便于使用。当消费者按照目录采购时，则体现了一个外观模式。消费者拨打一个号码与客服代表联系，客服代表则扮演了这个"外观"，他包含了与订货部、收银部和送货部的接口。

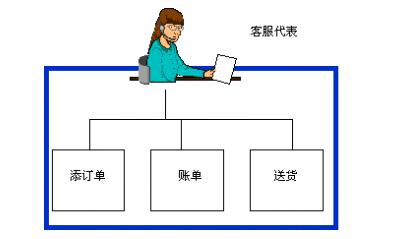

图10：使用电话订货例子的外观模式对象图

享元（Flyweight）举例

享元模式使用共享技术有效地支持大量细粒度的对象。公共交换电话网（PSTN）是享元的一个例子。有一些资源例如拨号音发生器、振铃发生器和拨号接收器是必须由所有用户共享的。当一个用户拿起听筒打电话时，他不需要知道使用了多少资源。对于用户而言所有的事情就是有拨号音，拨打号码，拨通电话。

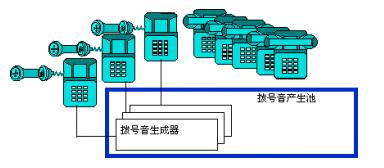

图11：使用拨号音发生器例子的享元模式对象图

代理（Proxy）模式

代理模式提供一个中介以控制对这个对象的访问。一张支票或银行存单是账户中资金的代理。支票在市场交易中用来代替现金，并提供对签发人账号上资金的控制。

图12：使用银行存单例子的代理模式对象图

我们将继续介绍软件设计模式中的十一种行为模式及非软件实例。

『引自 UMLCHINA』
