| 1.HTTP-binding(ServiceMix)
1.4 各组件间传递消息流的过程如下：
1. HttpClient：Http客户端运行一个独立的Java客户端程序，通过其中的URLConnection类连接到http://localhost:8912，将request.xml文件发送到此端口。
2. HttpReceiver：在Http服务器上(Http server)，HttpReceiver通过监听http://localhost:8912端口，得到此消息。
3. HttpReceiver根据消息的destinationService(目标服务)属性中的信息，将此消息通过NMR发送给相应的stockQuote服务。
4. stockQuote再将此消息发送给另一个服务——soapEndpoint来处理。
5. soapEndpoint处理之后，将响应消息返回给stockQuote。
6. stockQuote通过NMR将此相应消息发送给httpReceiver。
7. httpReceiver将相应消息发送到http://localhost:8912端口。
8. HttpClient从端口读取该响应消息。
9. 最终响应消息在控制台输出。
2.Jms-binding (ServiceMix)

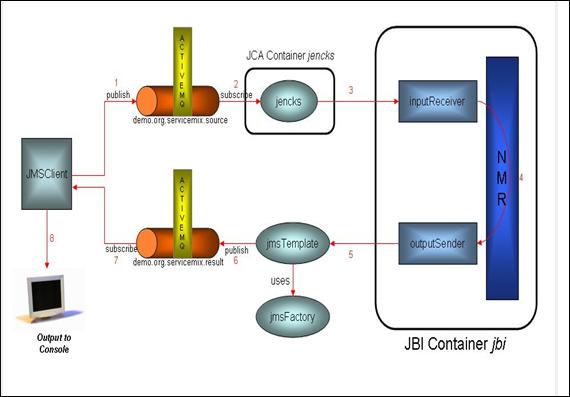

2.4消息流按以下方式通过各个组件：
- JMSClient, 通过 ActiveMQConnectionFactory, 连接到一个叫"demo.org.servicemix.source"的主题
并发送一个文本消息。
- jencks (JCA资源适配器) 在端口61616上监听消息
- inputReceiver 通过jencks订阅"demo.org.servicemix.source"
主题并接收JMS消息
- inputReceiver规格化JMS消息并通过规格化消息路由器（NMR）把它发送到 outputSender
- outputSender outputSender把规格化的消息marshal为一个JMS消息，并使用jmsTemplate在"demo.org.servicemix.result"
主题上发布消息。
- jmsTemplate在"demo.org.servicemix.result"
主题上发布消息，使用jmsFactory获得一个到结果主题的连接。
- JMSClient, "demo.org.servicemix.result,"
主题的另一个订阅者接收这个消息。
- 响应在控制台上打印。
3.BPEL Example(ServiceMix)
3.5程序的逻辑流：
1. JMSClient，通过ActiveMQConnectionFactory连接到一个叫"demo.org.servicemix.source"的主题上，并发送一个包含message.soap
file.的文本消息。
2. myComponent, "demo.org.servicemix.source,"主题的一个订阅者，接收这个消息。
3. myComponent 实现类，JmsServiceComponent,通过ServiceMix总线发送消息至PxeBpelEngine，执行它的onMessage()方法。destinationService属性定了了消息的目的地。注意：destinationService属性在文件servicemix.xml中。
4. PxeBpelEngine通过ServiceMix总线、NMR发送一个响应至myComponent
。
5. myComponent 使用 jmsTemplate bean 发布消息。.
6. jmsTemplate 使用 jmsFactory bean获得一个到和JMS 主题"demo.org.servicemix.source."相关的端口的连接。这个消息被发布在"demo.org.servicemix.source"
主题.
7. JMSClient, "demo.org.servicemix.source,"主题的订阅者，
接收这个消息。
8. 响应在控制台上打印。
4.RSS-binding(ServiceMix)
5.File binding(ServiceMix)
5.4程序的逻辑流：
1. FilePoller 每1000ms检索收件箱目录一次寻找一个文件
2. 一旦在收件箱目录中找到一个文件，filePoller从workManager处获得一个线程。这个线程用来处理这个文件。
3. filePoller创建一个包含了将要被传输的文件的规格化的消息，它把这个规格化的消息发送到NMR。NMR把这个消息路由到fileSender组件。
4. fileSender把规格化的消息转换到一个文件并“发送”（放置）到发件箱目录。
文件传输过程中，日志信息被写到控制台。
6.Basic(ServiceMix)
6.4 消息流按以下方式通过各个组件：
1. Timer组件通过规格化消息路由（NMR）向inputSender发送一个消息。
2. inputsender把消息转换（marshals）为一个JMS消息，然后用jmsTemplate
bean发布消息。
3. jmsTemplate用jmsFactorybean获得一个到和JMS 主题"demo.org.servicemix.source."相关的端口的连接。这个消息被发布在"demo.org.servicemix.source"
主题.
4. jencks (the JCA资源适配器)在端口61616上监听消息
5. inputReceiver通过jencks订阅"demo.org.servicemix.source"
主题并接收JMS消息
6. inputReceiver规格化JMS消息并通过NMR把它发送到outputSender
7. outputSender把规格化的消息marshal为一个JMS消息，并使用jmsTemplate在"demo.org.servicemix.result"
主题上发布消息。
8. jmsTemplate在"demo.org.servicemix.result"
主题上发布消息，使用jmsFactory获得一个到结果主题的连接。
9. Jencks在61616端口上监听消息。
10. jmsTrace订阅"demo.org.servicemix.result"
主题，并通过jencks接收JMS消息。
11. jmsTrace把JMS消息转换成规格化消息，并通过NMR把它发送到trace。
12. trace把规格化的消息转换成一个字符串，并在控制台上记录日志。
每5秒在控制台上写一遍日志，还有从trace组件而来的信息。注意，他日ggers&apos，属性值为“名字”“我的示例工作”“组”，“ServiceMix”用时间戳显示。
7.Quartz-binding(ServiceMix)
|
