第一篇：基础篇

mule

它是一个以Java为核心的轻量级的消息框架和整合平台，基于EIP（Enterprise Integeration Patterns,由Hohpe和Woolf编写的一本书）而实现的。Mule的核心组件是UMO(Universal Message Objects，从Mule2.0开始UMO这一概念已经被组件Componse所代替)，UMO实现整合逻辑。UMO可以是POJO,JavaBean 等等。它支持30多种传输协议(file,FTP,UDP,TCP,email,HTTP,SOAP,JMS等)，并整合了许多流行的开源项目，比如 Spring,ActiveMQ,CXF,Axis,Drools等。虽然Mule没有基于JBI来构建其架构，但是它为JBI容器提供了JBI适配器， 应此可以很好地与JBI容器整合在一起。而 Mule更关注其灵活性，高效性以及易开发性。从2005年发表1.0版本以来，Mule吸引了越来越多的关注者，成为开源ESB中的一支独秀。目前许多 公司都使用了Mule，比如Walmart,HP,Sony,Deutsche Bank 以及 CitiBank等公司。Mule 3版本以后集成OSGi，支持热部署。

可见OSGI必将是将来的一大趋势，各大厂商，开源软件等都已经开始支持此规范。

下载和安装Mule ESB

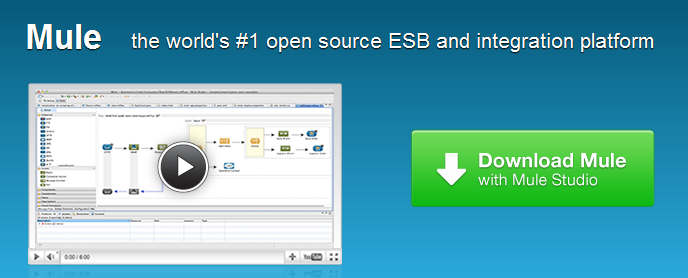

我们到Mule的官方网站下载Mule ESB，网站是：http://www.mulesoft.org/

Mule一共有两个版本，一个是社区版，一个是企业版，企业版是收费的，但是功能强大。

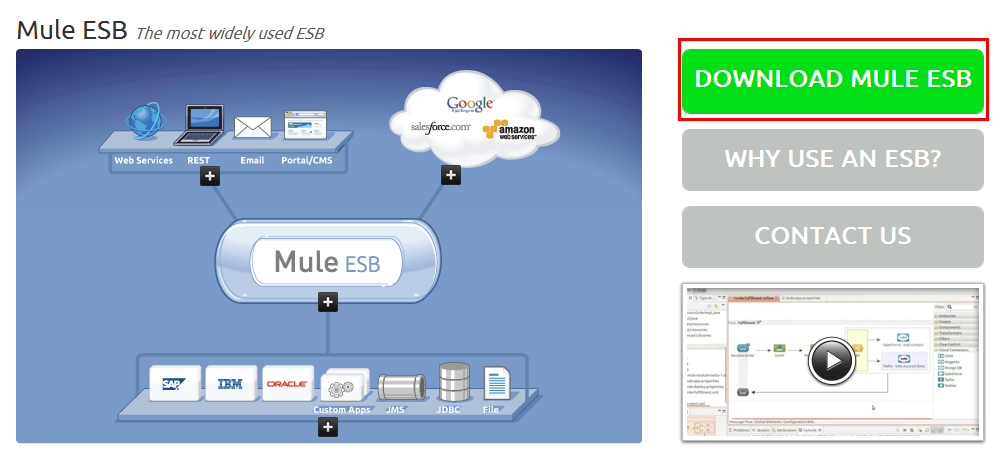

图：Mule ESB社区版

图：Mule ESB企业版

我们下载社区版。

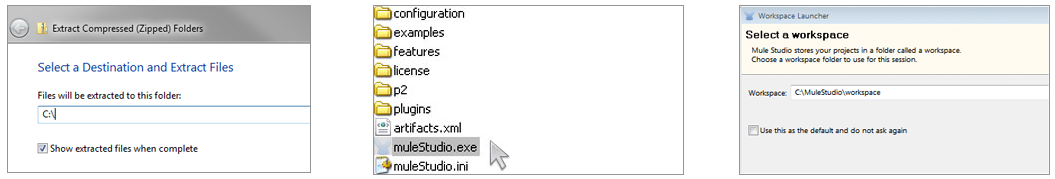

然后解压、启动Mule Studio，选择工作空间：

图：Mule Studio启动并运行

基础示例

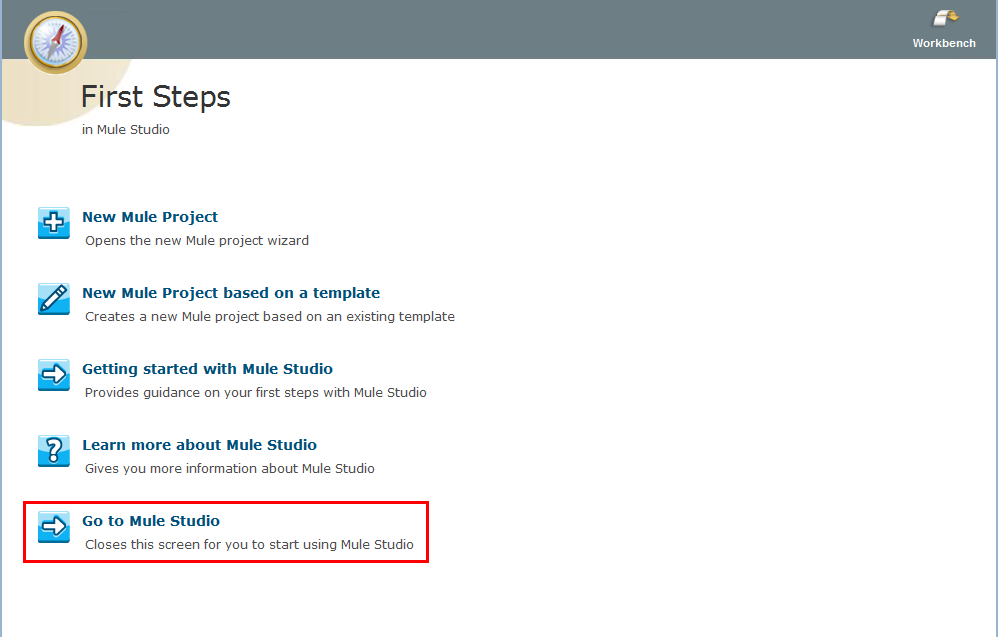

启动并且选择默认的工作空间后，就会出现如下界面：

图：Mule Studio的欢迎界面

创建新工程：File > New > Mule Project

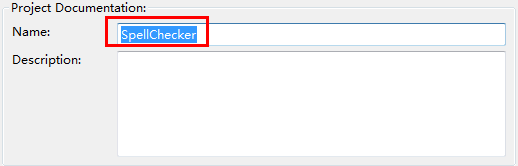

因为我们要做的示例是拼写检查，所以我们这里命名叫SpellChecker

图：创建Mule工程

其它默认，下一步然后完成。

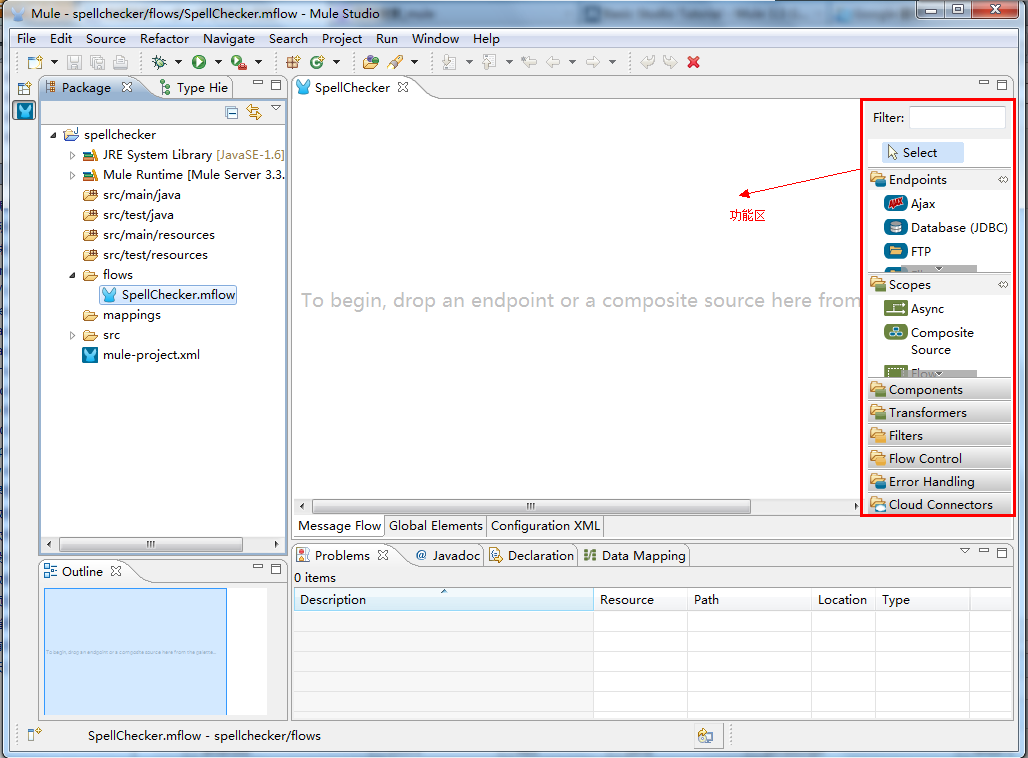

工程界面如下：

图：Mule Studio工作界面

接下来我们为示例设置两个文件夹：

选择Studio Application Menu > File > Open File >

然后打开你的Mule Studio安装文件夹，Examples > Spell Checker

新增目录InXML和OutXML

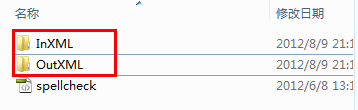

图：在目录中新加文件夹

下面看下典型的业务流程：

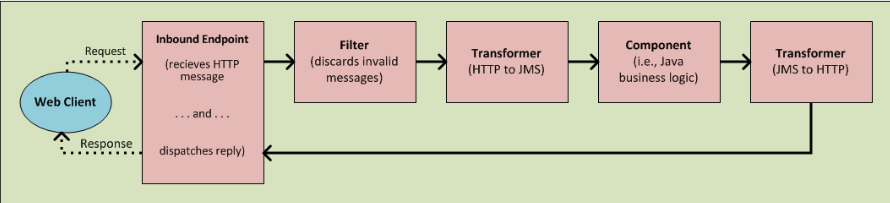

图：业务流程图

web客户端发送Http请求然后到入口端点，经过Filter进行过滤错误的信息，然后转换成JMS的服务，经过Java的业务逻辑组件处理最后再转换成Http请求返回给客户端应用，就是这么样的一个流程。

下面我们就Mule Studio来画一下对应的应用，直接看完成后的效果：

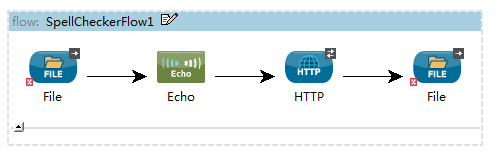

图：spell checker处理流程

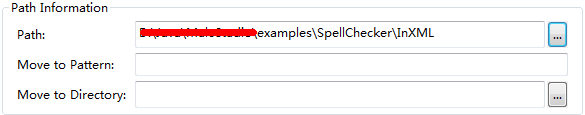

双击第一个File，设置上边新建的输入文件夹：

图：设置输入的文件夹

然后双击Http标签，设置如下：

图：http设置

最后设置File的输出规则：

图：File的输出规则及输出目录

保存文件，然后我们运行工程，工程上点右键，Run As > Mule Application

正常启动后应该能看到

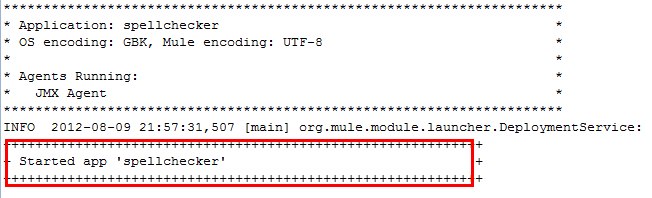

图：Mule启动运行spellchecker

图：spellcheck文件的位置

将示例中spellcheck拷贝到InXML中，然后我们看Mule的控制台

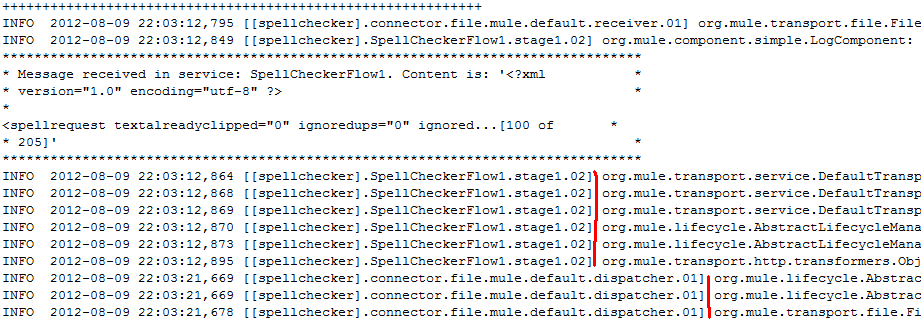

图：Mule控制台的信息

我们再看一下OutXML文件夹，多了一个生成后的文件

上面就是Mule的示例工程，看看Mule有多好用吧！

第二篇：Ajax篇

待完成功能

1.使用Ajax请求向后端发送请求

2.把网页的数据转换成请求的处理流

3.使用XSL and Mule Transformers转换成Google API可以理解的格式

4.创建一个Google API的拼写检查，处理网页输入

5.返回XML数据到页面

6.实施一个Jetty服务器在流程中

创建工程

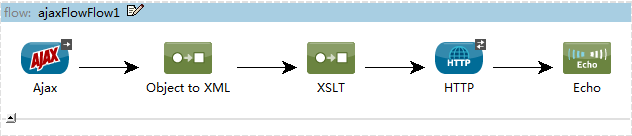

创建工程ajaxflow，然后在ajaxflow.mflow中加入以下组件：

图：ajax请求流程

添加和配置Ajax接口

在ajaxflow.mflow中选择Global Elements：

：选择全局元素

点击Create，出现Choose Global Type窗口。

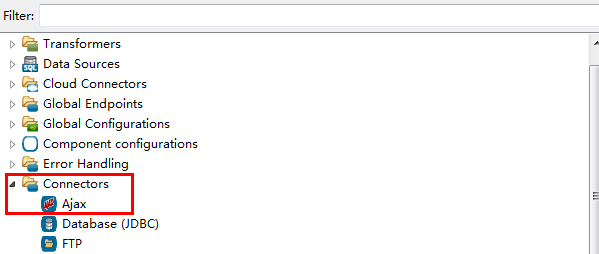

打开Connectors，然后选择Ajax

图：选择接口中的Ajax

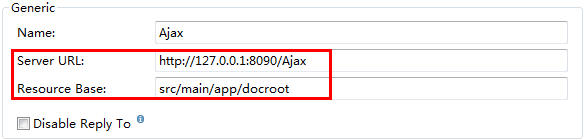

分别在Server URL和Resource Base中输入:http://127.0.0.1:8090/Ajax和 src/main/app/docroot

图：Ajax设置

点击OK完成就可以在列表中看到Ajax接口了。

：Ajax接口

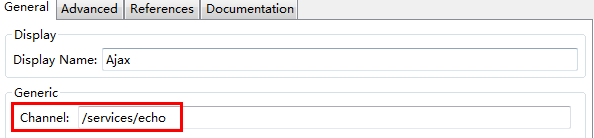

然后双击flow中的Ajax元素，配置Ajax Endpoint，设置Channel：

：Channel设置

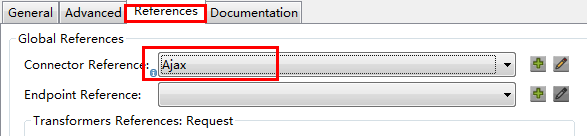

然后设置引用：

选择我们上边设置的Ajax全局接口。

配置XSLT转换

下载xsl文件：

transform.xsl file

保存进你的MuleStudio > examples > AjaxSpellChecker > TransformFile目录中

然后右键工程，选择Import，选择File System，导入刚才保存好的transform.xsl，将导入的文件放到工程的src\main\app目录下。

做完上面的步骤，双击XSLT transformer会出现Pattern Properties窗口，配置如下参数：

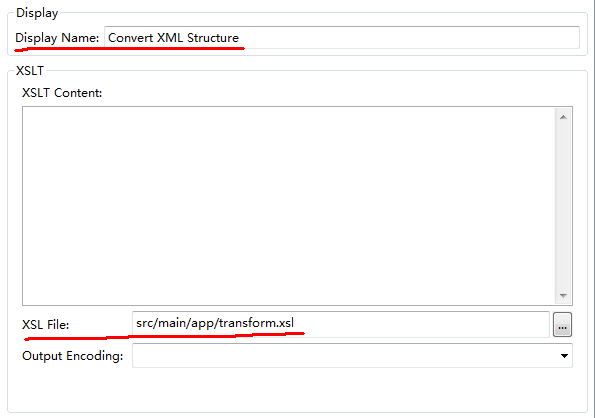

图：转换属性配置

配置Http请求

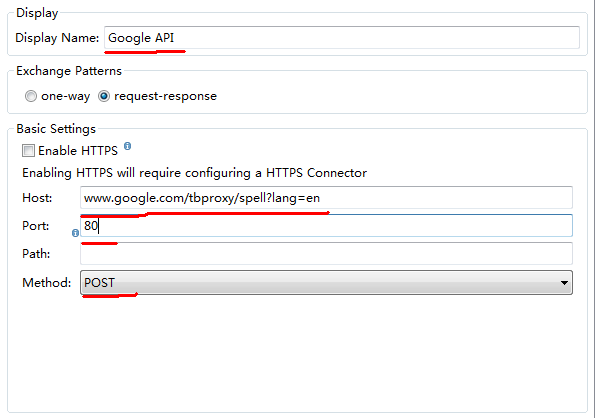

双击HTTP Endpoint出现Endpoint Properties窗口。

进行设置如下：

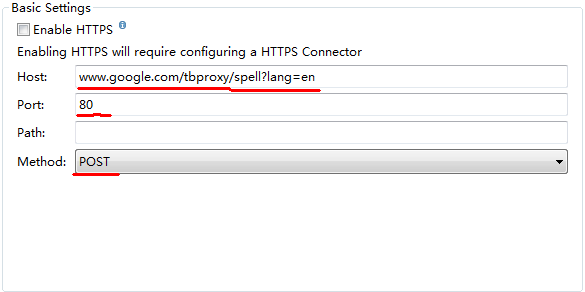

图：Http Endpoint设置

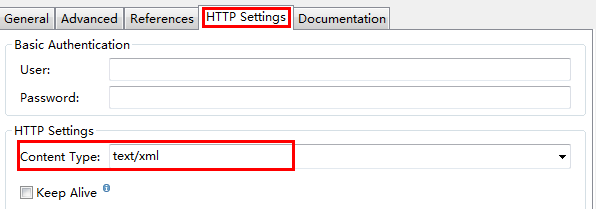

然后设置HTTP Settings，Content Type属性：

图：HTTP Settings设置

导入页面并测试

先新建文件夹，New > Folder. 名称为/main/app/docroot，然后在新建的文件夹上点右键，导入示例页面，

页面的位置在MuleStudio > examples > AjaxSpellChecker >HTMLfile中的SpellChecker.html文件。

然后启动Run as Mule Application，启动成功后我们能看到：

图：ajaxflow启动应用

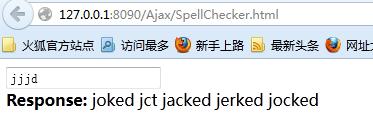

然后打开浏览器输入http://127.0.0.1:8090/Ajax/SpellChecker.html

图：Ajax请求页面

根据输入内容的不同，控制台就会输出对应的处理内容了。

图：控制台打出的日志信息
