前言：
在BPM领域支持流程运转的理论模型有多种，有的21种、28种，32种。每种模式都代表了这种模式的理论设计者研究者的人员主张、思想。这些模式尽可能的，完全去覆盖到现实生产、工作、应用上的流程流转规则。
但是任何领域都有自己未探索到的流程运转可能，如果说自己的理论能够涵盖所有的应用需求，那就说的有点太早。
就类似于世界上的教派或者哲学家一样，不同的教主与哲学家有不同的世界观，不同的世界认识，都对自己的“追随者”来宣扬自己的主张、观点，但是他们也能“和谐”相处，对于同一个事物都有自己的观点，也有相同的认识，同时也有自己的“理论”解释不了的事物。
这篇文章介绍了Ccbpm的流程的4大运行模式，以及是如何支持各式各样的流程变化。
Ccbpm控制流程运行模式的方式：
Ccbpm使用节点模式、流程属性、节点属性来控制流程运转规则，以不不变应万变的方式来应对各种生产、管理模式下的流程运转需要。
Ccbpm的概念比较简单容易理解，它有4大运行模式，分别是线性流程、同表单分合流、异表单分合流、父子流程。
节点类型：普通节点、分流节点、合流节点、分合流节点、子线程节点。
节点多人处理模式：抢办模式、协作模式、队列模式、共享模式。
与父子流程相关的一些属性控制等等，如下图。
Ccbpm 的4大流程运转模式的解释：
线性流程：在统一个时间点，只有一个活动的节点，每个节点都按照一定的步骤，一定的顺序就执行，在特定的节点允许跳转、允许自定义以后的流程运行步骤，我们把这样的流程称为线性流程，也叫顺序流程。在一个系统中大约85%以上的流程，都是该类流程。

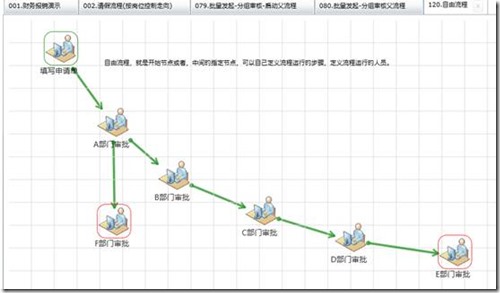

自由流程：
同表单分合流：ccbpm的强大在于ccbpm集成了ccform。流程与表单是相辅相成的，就好像一个火车头与车厢的关系，同表单的分合流，就是一个节点上可以存在多个活动的线程，线程与处理人是1对1的关系，每个处理人的内容都是一样的，所以我们成为同表单的分合流。
如下图：
异表单分合流：如果您了解了同表单的分合流，就不难了解这个流程模式的概念了。如下图：
父子流程： 父子流程，就是在一个流程A的一个节点上，可以启动另外的一个流程B，当前的流程我们称为父流程，被启动的流程成为子流程，如果子流程B的一个节点上启动另外一个流程C，那末B流程与C流程就是父子流程，
A 与C就是爷爷与孙子关系，但是ccbpm不研究跨界关系，仅仅研究相近的两个流程之间的关系。

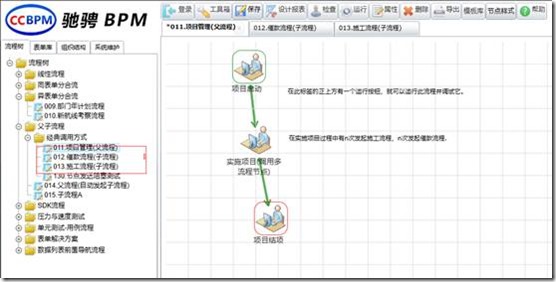

比如：一个工程类的流程，调用施工流程、与催款流程，如下图：
节点多人处理工作模式：
详细文档地址：http://jflow.mydoc.io/?v=5404&t=17947
多人待办工作处理模式，也是待办处理模式。是当接受的节点是多个人的时候，如何处理待办？clip_image021
根据不用的场景，ccBPM把多人在普通节点下的处理模式分为如下几种。
抢办模式:
A发送到B ，B节点上有n个人可以处理。这n个人都可以看到待办，当其中一个人处理后，其他人的待办就消失了。这样的工作模式属于抢办，这n个人可以同时打开，当一
个人发送后，其他人都不能在发送了。通俗的说，也就是谁抢到了这件工作，就是谁处理的。抢办模式是一个默认的处理模式。
协作模式:
A发送到B ，B节点上有n个人可以处理。这个n个人都可以去处理，都可以去发送，有最后一个处理人发送到下一个节点上去，这n个人的处理不分顺序。这样的模式我们叫做协作模式。
协作模式通常用在具有审核组件的表单中，每个人都可以填写自己的意见，发表自己的看法，在审核组件里审核每个人在一个节点上只能写入一条数据，也就是说只能表达一次意见。
也经常用在传阅的情况下，必须这些人都读取了，知道了才能向下运动。它与抄送不同的地方是，抄送可以不看，就可以向下运行，但是他必须处理才能向下运行。
通常的协作模式，就是多人都要点击一下发送功能按钮，来确认自己处理了，确认自己同意了或者认可了。
队列模式:
A发送到B ，B节点上有n个人可以处理。这个n个人按照设置的先后顺序去处理，在同一个时间点必须有一个人待办，其他人看不到。
应用场景: 一个公文发送给一个部门，该部门下n个人可以接受（注意这是一个节点），按照国内的行政制度，这n个人会从小到达排一个队列，有最小的级别的工作人员审
批，然后依次类推，走到最后由最后一个人发送到下一个节点去。这n个人都是该节点的处理人，这n个人的审核步骤是由他们的顺序确定的，所以在设置该节点的接受人时，要按照顺序执行。
通常这样的模式也与审核组件一起使用，每个人表达意见后，就发送到下一个节点，当然这样的模式也
共享模式:
A发送到B ，B节点上有n个人可以处理。ccBPM有一个任务池，这写人都需要从这个任务池里获取。
关于对ccBPM任务池的描述：
1，在流程属性与全局配置设置了启动任务池的状态下，如果一个节点遇到多个人处理，这个任务就放在了任务池里，只有参与处理的人人员才能看得到。
2，工作人员在处理该工作之前需要申请，放到自己的代办里，一人申请之后，其他人就不能申请了，多个人同时申请第一个人申请的先得到。
3，申请之后，任务池里就不出现在条工作而是进入了被申请人的待办里。
4，如果申请人处理不了这件工作，他可以把该工作放入任务池中，放入任务池的工作可以被其他的Ｎ个人可以看到。
5，不管取回与放入，都需要写入流程日志。
6，任务池的设计：
1）在流程引擎控制表 WF_GenerWorkFlow 中增加了如下字段:
TaskSta, 枚举类型， 0=不启用，1=共享，2=被申请。 TodoEmpsNum, Int类型，处理人员数量，当前节点工作有多少人待办，如果此值大于等于２，讨论共享任务才有意义。
TodoEmps varchar(500) 待办人员,格式为 处理人员编号，处理人员名称； 比如：guobaogeng,郭宝庚;fuhui,福惠;
2）在流程引擎控制表的人员列表中 WF_GenerWorkerList
中对于IsEnable字段,进行扩充了，如果等于 -1=任务池禁用，0＝分配工作被屏蔽，1＝正常。
3）增加了一个功能界面 /WF/TaskPoolSmaller.aspx
次功能界面是有在任务池启用才能被使用。
4）在流程属性里增加一个字段 IsEnableTaskPool 是否启用任务池？
此字段用来控制该流程是否启用任务池。
任务池的ＳＤＫ接口：
1，获得共享任务： DB_TaskPool
2，获得共享任务中我的待办：DB_TaskPoolOfMy
3，从共享任务中取回：Node_TaskPoolTakebackOne
4，把取回的共享任务放入任务池： Node_TaskPoolPutOne
综述：一个好的工作流引擎，一定是与业务接地气的引擎，一个好用的流程引擎应用在MIS系统上，一定是与表单引擎结合的引擎。流程在运动过程中可以操纵表单数据的处理。
|
