MATLAB/simulink模块的封装

   次浏览
 2018-7-13

编辑推荐:
本文来自于新浪博客,介绍的是关于模块的封装:搭建模型,设计参数,编辑参数框等。

今天重新回到MATLAB/simulink,介绍的是关于模块的封装的介绍。

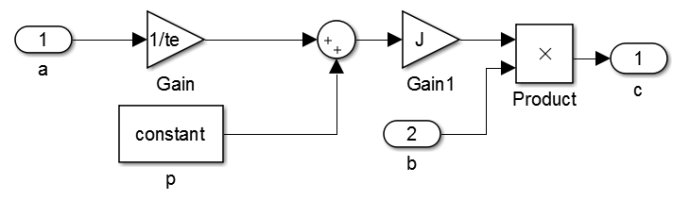

首先搭建一个简单的模型:

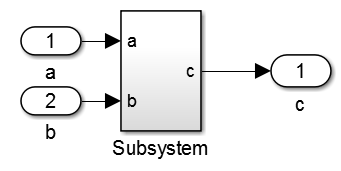

全选,点击右键,create subsystem from selection。

然后选中subsystem点击右键,选择mask-create mask

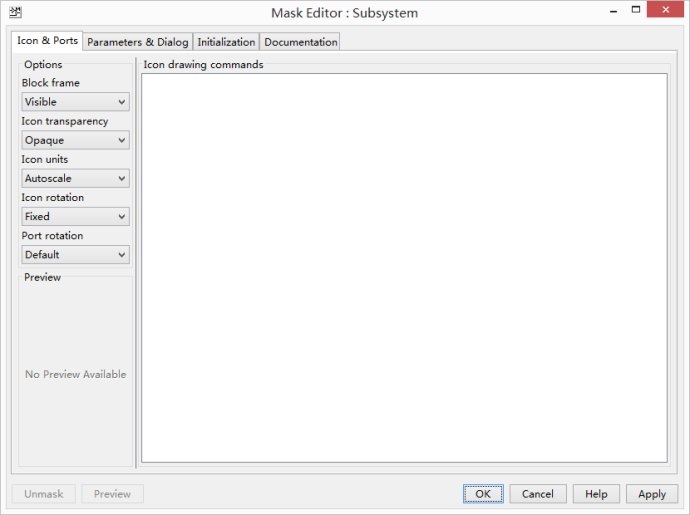

出现下面的面板

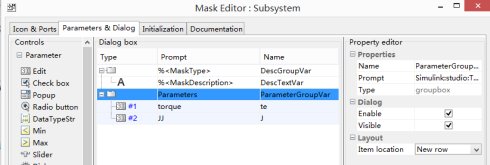

第一个部分是Icon&port是做表面的修饰的,比如加上图啦,文字这些,暂时不看,看第二部分parameters&dialog,点击左边的Edit(编辑),然后在蓝色的框中填上参数以及参数名。搭建的模型中参数有te,constant,J这三个部分;那么先编辑参数te设计参数名为torque;编辑参数J,设计参数名为JJ;如下图所示

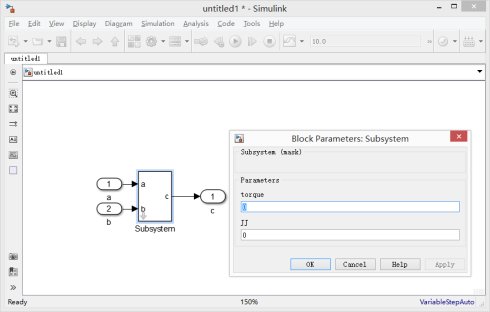

现在就可以点击OK看一下外观

就可以设计参数了。现在还有一个constant没有设计,咱们可以在第三部分Initiation做一个初始化。

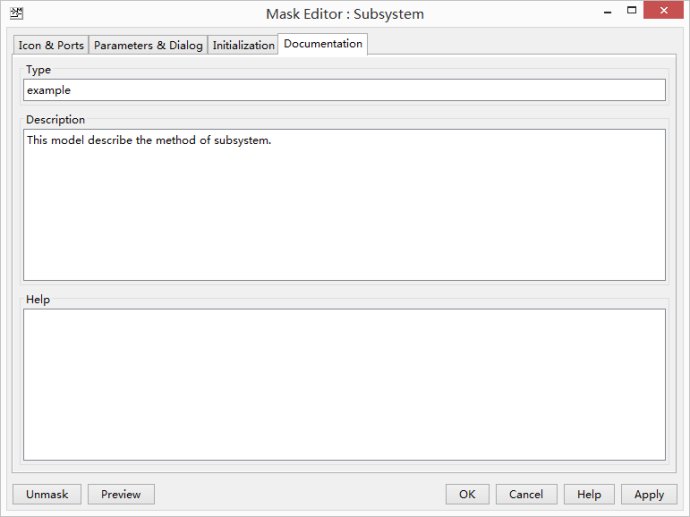

第四部分的Documentation是编辑参数框的,比如照如下编辑

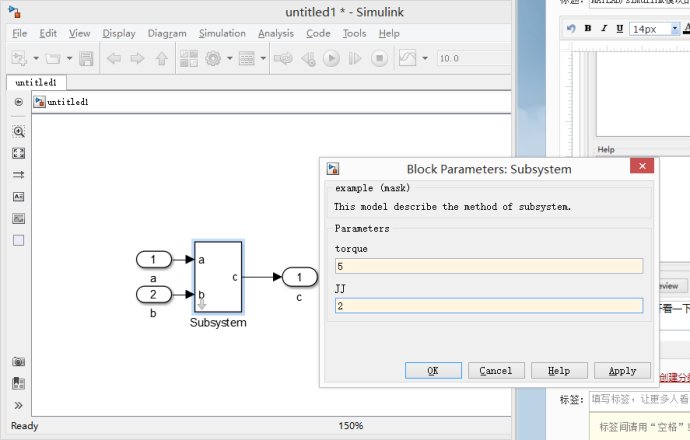

点击OK,然后打开看一下参数框

设计torque为5,JJ为2.

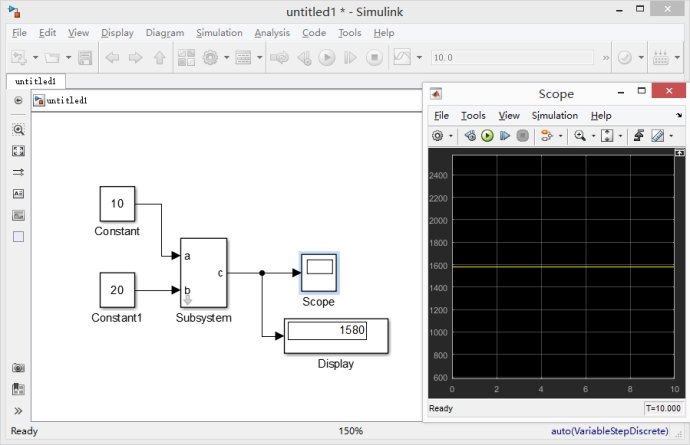

然后在输入端口a和b分别输入常数10和20;输出端连接示波器

结果是1580,咱们可以验算一下:

a和b输入到模块中,(a/te+15*te/J)*J*b=(10/5+15*5/2)*2*20=1580.满足了。

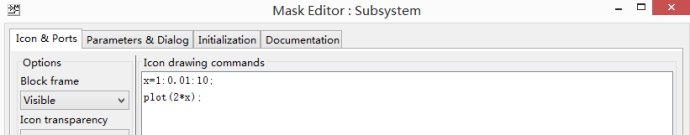

关于第一部分,就是Icon&port可以举一个例子

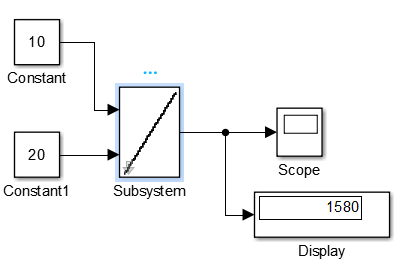

就是画一个斜率为2的直线。当然这里也是可以贴图片的,但是就是为了美观。
