基于BPMN2.0的工作流(Workflow)

   次浏览
 2019-5-30

编辑推荐:
本文来自于简书,本文主要通过BPMN基本对象以及常用对象,介绍基于BPMN工作流实际应用。

工作流(Workflow)

工作流技术起源于二十世纪七十年代中期办公自动化领域的研究,由于当时计算机尚未普及,网络技术水平还很低以及理论基础匮乏,这项新技术并未取得成功。简单地说,工作流就是一系列相互衔接、自动进行的业务活动或任务。

许多公司采用纸张表单,手工传递的方式,一级一级审批签字,工作效率非常低下,对于统计报表功能则不能实现。而采用工作流软件,使用者只需在电脑上填写有关表单,会按照定义好的流程自动往下跑,下一级审批者将会收到相关资料,并可以根据需要修改、跟踪、管理、查询、统计、打印等,大大提高了效率。

BPMN

BPMN是BPM及workflow的建模语言标准之一。OMG于2011年推出BPMN2.0标准,13年12月推出BPMN2.0.2标准。

BPMN基本对象

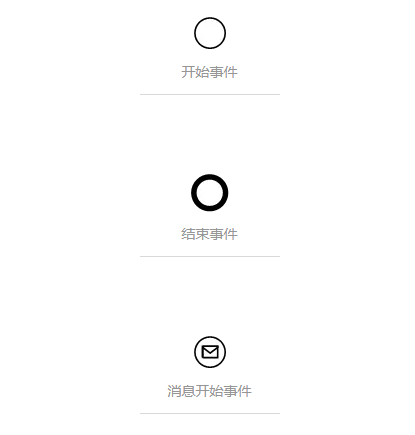

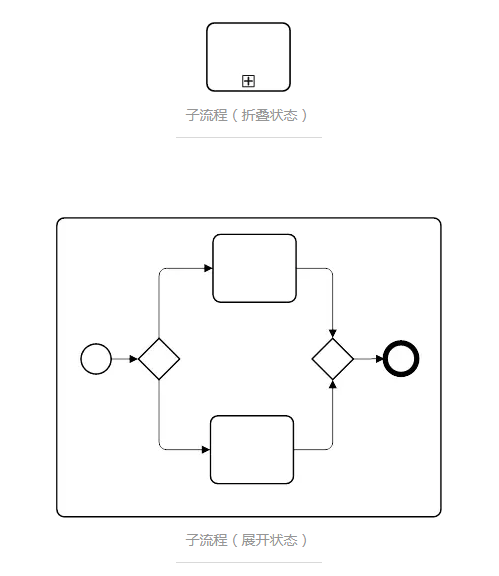

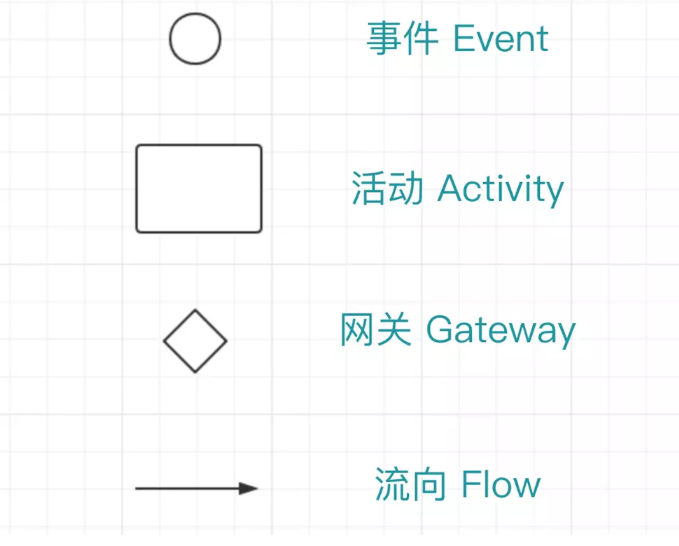

事件(Event)用来表明流程的生命周期中发生了什么事。?活动(Activity)任务(Task)是一个流程(Process)中的关键原子级的活动(Activity)。Task,是用来指代一个由人或计算设备来完成的活动,这些活动通过流程组合在一起而发挥效用。子流程(Sub-process)

网关(Gateway)用来控制流程的流向。流向/顺序流(Flow)是连接两个流程节点的连线。

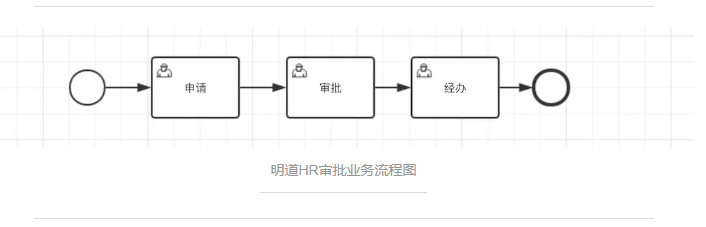

业务流程图(Business Process Diagram)

BPMN常用对象

事件(Event)

网关(Gateway)

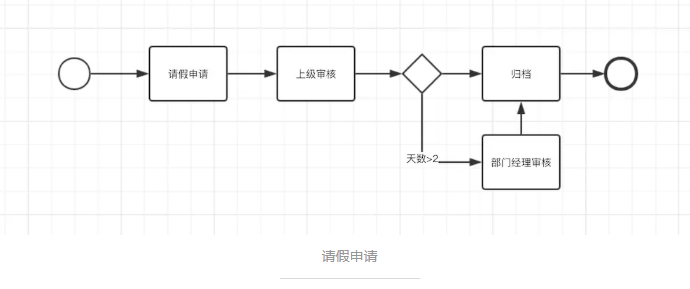

1. Exclusive Gateway 排他网关

排他网关

排他网关会寻找第一条符合条件的流向。

2.Parallel Gateway 并行网关

并行网关

并行网关允许将流程分成多条分支。并行网关不会解析条件。即使顺序流中定义了条件,也会被忽略。

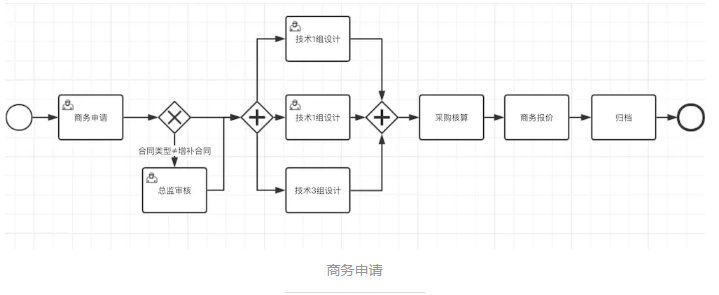

3.Inclusive Gateway包容网关

包容网关会寻找所有符合条件的流向,也就是说他会走完所有的符合条件的flow,如果没有符合的,那么就去走默认的flow任务(Task)1.用户任务(User?Task)

用户任务

用来设置必须由人员完成的工作。当流程执行到用户任务,会创建一个新任务, 并把这个新任务加入到分配人或群组的任务列表中。用户任务 相关配置: 分配资源(用户,组织,角色)、表单模版、表单字段属性。

2.服务任务(Service Task)

任务需要自动执行一些操作,并且这个节点不需要任何的人工干涉,也就是说这个节点是自动化的。

BPMN

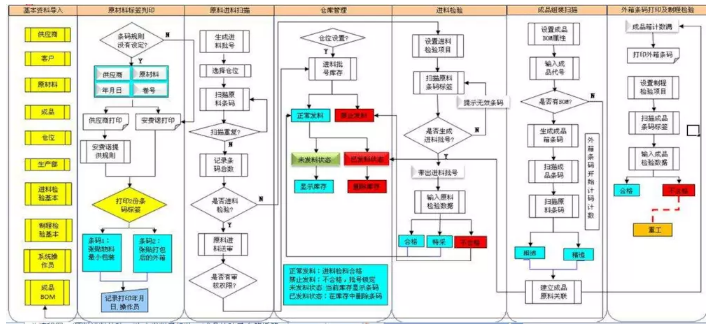

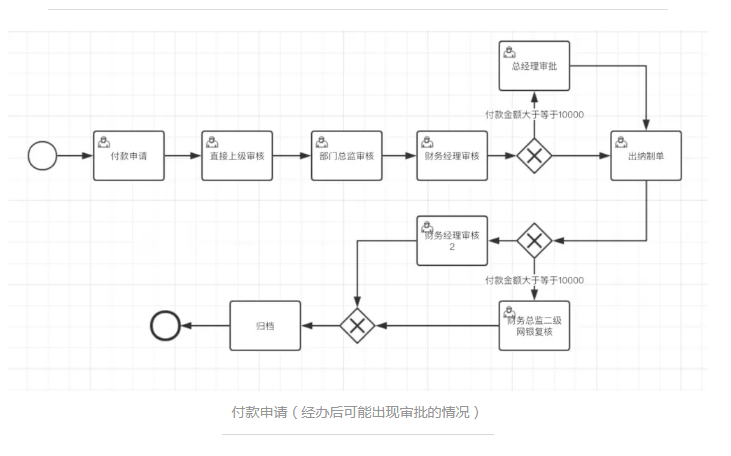

工作流实际应用

办公自动化和“工业4.0”。

“工业4.0”:概念即是以智能制造为主导的第四次工业革命。MES:(Manufacturing Execution System)“制造执行系统”的意思。MES是以“智能制造”为核心的生产的支撑平台,对降低生产成本、提高生产质量正在发挥着不可替代的作用。离工业4.0要求最近的技术平台是MES。
