robot framework + python实现http接口自动化测试框架

次浏览

2018-6-28

编辑推荐:

本文来自于简书，本文主要介绍了基础框架选择，搭建思路，测试数据，测试框架，执行测试等。

前言

下周即将展开一个http接口测试的需求，刚刚完成的java类接口测试工作中，由于之前犯懒，没有提前搭建好自动化回归测试框架，以至于后期rd每修改一个bug，经常导致之前没有问题的case又产生了bug，所以需要一遍遍回归case，过程一直手工去执行，苦不堪言。所以，对于即将开始的http接口测试需求，立马花了两天时间搭建了一个http接口自动化测试框架用于测试后期回归测试，实在是被大量的重复手工执行搞怕了。

基础框架选择

最方便的方法就是用python直接写代码，代码和测试数据分离，测试数据放在excel中保存。这种实现最快捷方便，但也有些缺点：

（1）用例管理不太方便，不直观；

（2）HTMLTestRunner输出报告做的比较烂。

相较而言，robot framework具有用例管理清晰，输出报告美观的特点。但robot的缺点就是编码起来不如python直接写代码方便。所以，为了快速搭建http接口自动化框架用于回归测试，我直接用python写了一个框架。为了后续长远考虑，便于用例管理，测试报告美观，且集成到测试平台工具化以及推广给rd和其他qa同学使用，又用robot搭建了一套框架。本文就详细说明该搭建过程。

搭建思路

框架采用robot和python实现，因为robot中的复杂逻辑实现起来比较繁琐，故选择用python实现，然后以外部库的形式导入robot中使用。测试用例数据保存在excel中。

使用过robot的人了解，robot中测试维度划分为测试套件（Test Suite）和测试用例（Test Case），一个Suite为一组Case的集合，每个Case对应为我们手工执行测试时的Case。

假设测试一个路径为/areaplug/showCityName的http接口，常规方法是在robot中新建一个showCityName的Suite，其下包含测试该http接口的用例集，如下图所示：

showCityName Test Suite

倘若测试该接口有20个异常用例，则建立20条相应的test case。但是，对于测试http接口来讲，以上用例无非就是请求参数和响应不一样而已，发送请求的逻辑是一模一样的。所以，这20条test case其实用一条test case就能实现了，在这1条case中分别遍历读取20个异常用例的测试数据执行测试就ok了。所以最后构造的suite和case如下：

接口case

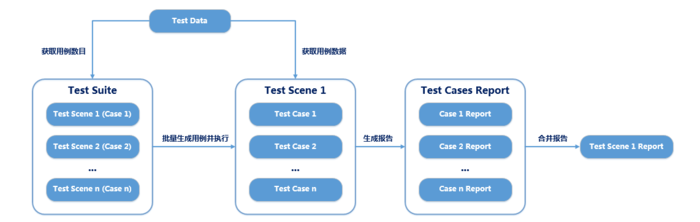

图中，batch_Request为测试套件，其下的每个robot的test case对应一个http接口测试场景，比如测试路径为/areaplug/showCityName的http接口，该接口的所有正向和异常用例均在test_showCityName中实现，在test_showCityName中读取测试数据文件，获取该接口的测试用例数目，遍历每一条测试用例数据，调用http_Request下的sendHttpRequest发送http请求。其实，这里的test_showCityName就相当于test suite了，而遍历测试数据文件中的每一行测试数据去调用sendHttpRequest时，就相当于生成了一条test case，这样就可以将一个接口的所有测试用例用robot的一条test case实现（实质是robot的一条test case相当于一个test suite，在这个robot的test case中动态生成n条test case）。整个流程如下图所示：

框架流程图

搭建

测试数据

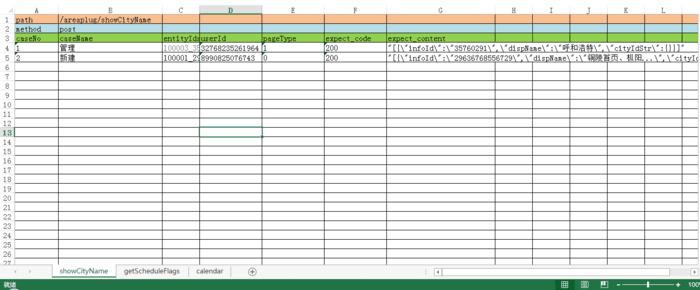

测试数据保存在excel中，每一个sheet页对应一个测试场景，即一个http接口。该sheet也保存有测试该接口的所有测试用例数据以及接口路径和请求方法，如下图所示（这里仅仅是一个demo，实际回归测试时，会有大量的用例和数据）：

测试数据

测试框架

整个工程目录如下：

E:\LLF_58TESTSUITES\JZ_WEBINTERGRATION\ROBOT_CODE
│ execPybot.bat
│
├─pycode
│ │ Common_Excel.py
│ │ Common_Excel.pyc
│ │ Common_Exec.py
│ │ Common_Exec.pyc
│ │ testHTTP.py
│ │ __init__.py
│ │ │
├─.idea
│ │ │ misc.xml
│ │ │ modules.xml
│ │ │ pycode.iml
│ │ │ workspace.xml
│ │ │
│ │ └─inspectionProfiles
│ └─__pycache__
│ Common_Excel.cpython-36.pyc
│ Common_Exec.cpython-36.pyc
│ __init__.cpython-36.pyc
│
├─report
│ │ log.html
│ │ output.xml
│ │ report.html
│ │
│ └─TestCaseReport
│ ├─result_calendar
│ │ log_20180130195712.html
│ │ output_20180130195712.xml
│ │ report_20180130195712.html
│ │
│ ├─result_getScheduleFlags
│ │ log_20180130195710.html
│ │ output_20180130195710.xml
│ │ report_20180130195710.html
│ │
│ └─result_showCityName
│ log_20180130195707.html
│ output_20180130195707.xml
│ report_20180130195707.html
│
├─rfcode
│ │ batch_Request.txt
│ │ http_Request.txt
│ │ __init__.robot
│ │
│ ├─关键字
│ │ 关键字index.txt
│ │ 自定义关键字.txt
│ │
│ └─配置信息
│ config.txt
│ configIndex.txt
│ RequestHeaders.txt
│
└─testData
testData.xlsx

工程有4部分构成：

pycode

由于robot中复杂逻辑的实现比较繁琐，所以将一些复杂逻辑直接用python代码实现，然后以外部库的形式导入robot中调用。共有2个文件:

Common_Excel.py

主要负责对测试数据excel文件的读取操作。

# coding: utf-8 import xlrd def getTestData (testDataFile, testScene, host , caseNo): ''' 从excel 中获取测试数据 :param testDataFile: 测试数据文件 :param testScene: 测试场景 :param host : 服务器主机 :param caseNo: 用例No : param method: 请求方法 :return : url ，用例No，用例名称，请求参数，预期返回码，预期响应内容 ''' caseNo = int(caseNo) data = xlrd.open _workbook (testDataFile) table = data.sheet_ by_name (testScene) cols = table.ncols resource_path = table .cell (0, 1).value # 文件路径 url = "http://" + host + resource_ path # 访问的url method = table.cell(1, 1 ).value # 请求方法 dict_params = {} for i in range (cols) : dict_params[table.cell(2, i).value] = table. cell (caseNo+2, i).value caseNo = dict_ params.pop ("caseNo") caseName = dict_ params.po p("caseName") expectCode = dict_p arams.pop("expect_code") expectCotent = dict_params.pop("expect_content") testName = "TestCase" + caseNo + "_" + caseName return method , url, caseNo, testName, dict_params, expectCode, expectCotent def getTestCaseNum (testDataFile, testScene ): ''' 获取testScene 测试场景中的测试用例数 :param testDataFile: 测试数据文件 :param testScene: 测试场景 :return: 测试用例数 ''' data = xlrd.open_workbook(testDataFile) table = data.sheet _by_name(testScene) rows = table.nrows return rows -3 def getTestHttpMethod(testDataFile, testScene ): ''' 获取testScene测试场景的请求方法 : param testDataFile: 测试数据文件 :param testScene: 测试场景 : return: 请求方法 ''' data = xlrd.open_ workbook(testDataFile) table = data. sheet_ by_name (testScene) method = table.cell (1, 1).value # 请求方法 return method

主要负责根据测试数据批量构造pybot命令来调用robot执行测试。

# coding: utf-8 import requests import os import time def batch_Call(robot_testSuite, robot_testCase, testScene, caseNum, testCaseReportPath, execTime): ''' 批量执行testScene测试场景下的用例 :param robot_testSuite : robot testSuite路径 :param robot_testCase: robot testCase路径 :param testScene: 测试场景 : param caseNum: 用例数 :param test CaseReport Path: 业务用例测试报告路径 :param execTime: 执行时间 :return: ''' try: for caseNo in range (caseNum): testCase = "" caseNo = caseNo + 1 testName = "testcase" + "_" + str(caseNo) output_dir = "-d " + testCaseReportPath + "/result_{0}".format(testScene) # 输出目录 output_xml = "-o output_{0}_{ 1}.xml".format (testName , execTime ) output_log = "-l log_{0}_ {1}.html". format (testName, execTime) output_report = "-r report_ {0}_{1}.html". format( testName, execTime) variable = "- v caseNo:" + str (caseNo) + " -v testScene:" + testScene testCase = "--test " + robot_ testCase pybot_cmd = "pybot " + output_dir + " " + output_ xml + " " + output_ log + " " + output_report + " " + variable + " " + " " + testCase + " " + robot_ testSuite os.system (pybot_cmd) # 执行pybot命令 return "done" except Exception as e : return "Error: " + str (e) def send_HttpRequest (url, data=None, headers= None, method= None): ''' 发送http请求 :param url: 请求的url :param data: 请求数据 :param headers: 请求头 :param method : 请求方法 : return: 响应码，响应内容 ''' if method == "get": response = requests.get(url, data, headers = headers) if method == "post": response = requests.post (url, data, headers=headers) code = str (response.status_code) content = response .content .decode ("utf-8") # 转码 return code, content def cleanLogs (testScene, testCaseReportPath): ''' 删除硬盘中合并前的测试报告 :param testScene: 测试场景 :param testCaseReportPath : 业务用例测试报告路径 :return: ''' testCaseReportPath = testCaseReportPath + "/result_ {0}". format (testScene) report_files = test CaseReportPath + "/report_testcase*" xml_files = test CaseReportPath + "/output_testcase*" log_files = test CaseReportPath + "/log_testcase*" cmd = "del " + report_ files + " " + xml_files + " " + log_files # windows cmd = cmd.replace("/", "\\") print(cmd) os .system (cmd) def getCurtime(): ''' 获取当前时间 :return : 当前时间 ''' return time. strftime ("%Y%m%d%H%M %S" , time .localtime(time.time())) def mergeReport(testScene, testCaseReportPath, execTime): ''' # 合并报告 :param testScene: 测试场景 :param testCaseReportPath: 业务用例测试报告路径 :param execTime : 执行时间 :return: ''' try: output_dir = "-d " + testCaseReportPath + "/result_{0}".format(testScene) # 输出目录 output_xml = "-o output_{0} .xml".format (execTime) output_ log = "-l log_{0}. html".format (execTime) output_report = "-r report_{ 0}.html". format(execTime) # 被合并的报告 merge_report = testCaseReportPath + "/result_{0}".format(testScene) + "/output_ testcase_*.xml" name = "--name " + testScene rebot_ cmd = r"rebot " + output_dir + " " + output_xml + " " + output_log + " " + output_report + " " + name + " " + merge_ report os.system(rebot_cmd) # 执行rebot命令 return "done" except Exception as e: return "Error: " + str(e)

report

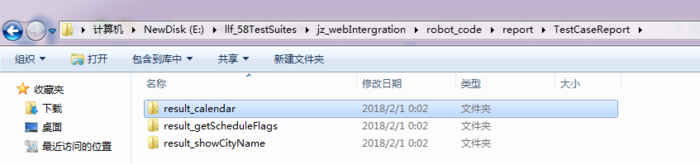

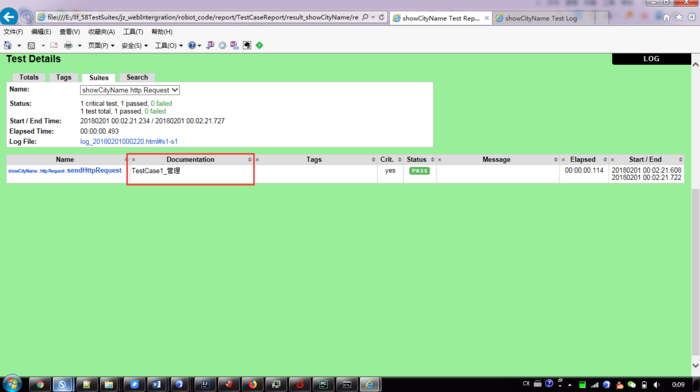

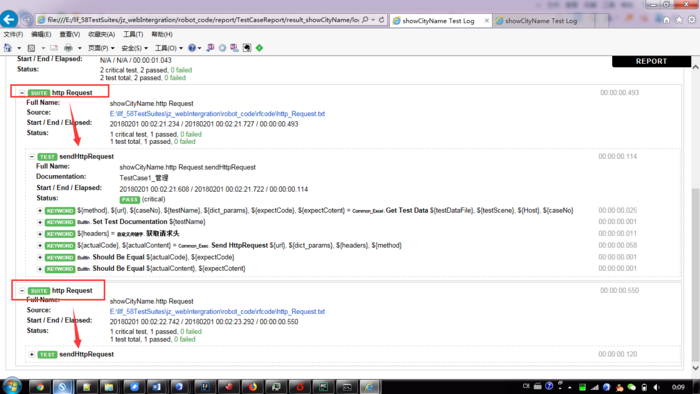

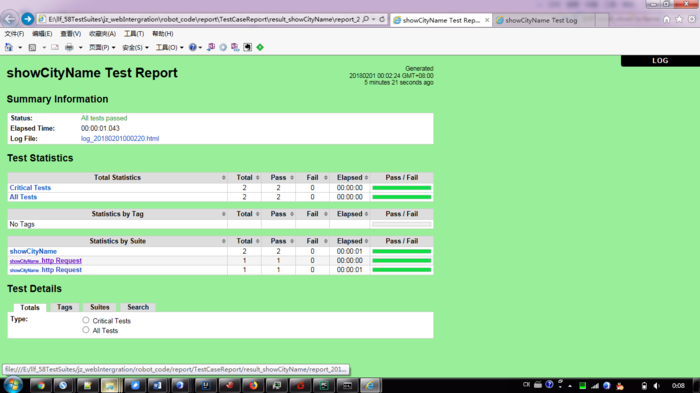

该目录用于存放测试报告。其中report目录下的robot测试报告为测试Suite的测试报告，而TestCaseReport下会根据不同的测试场景生成对应该场景名称的测试报告文件夹，其下会包含该测试场景下所有用例的合并报告（即excel中的每一条case会生成一个报告，最后会将这些cases的报告合并为一个报告，作为该测试场景即该http接口的测试报告）。

rfcode

该目录下为robot的代码。

batch_Request.txt

batch_Request下包含要测试的各http接口对应的测试场景（即robot的测试用例）。在各测试场景中会设置${testScene}变量，通过该变量去excel文件中对应的sheet页获取相应的测试数据。

*** Settings *** Library .. /pycode/Common_Exec.py Resource 关键字/关键字index.txt Resource 配置信息/configIndex.txt Library .. /pycode/ Common_Excel.py *** Test Cases *** test_showCityName [Documentation] /areaplug /showCityName # 测试场景 ${testScene} Set Variable showCityName # 请求方法 ${method} getTestHttpMethod ${testDataFile} ${testScene} 执行测试 ${testScene} $ {method} test_ getScheduleFlags [Documentation] /ManageSchedule/getScheduleFlags # 测试场景 $ {testScene} Set Variable getScheduleFlags # 请求方法 $ {method} getTestHttpMethod ${testDataFile} ${testScene} 执行测试 ${testScene} ${method} test_ calendar # 测试场景 ${testScene} Set Variable calendar # 请求方法 ${method} getTestHttpMethod ${testDataFile} ${testScene } 执行测试 ${testScene} ${method}

http_Request.txt

在各测试场景中会根据excel中的测试用例记录数目去批量调用http_Request下的sendHttpRequest执行http接口测试。在sendHttpRequest中会根据caseNo去excel中查询相应测试数据，并发送对应的http请求到相应http接口中。收到响应后，与excel中的预期响应码和响应内容做比对。

*** Settings *** Library ../pycode/Common_Exec.py Library ../pycode/Common_Excel.py Resource 关键字/关键字index.txt *** Test Cases *** sendHttpRequest # 获取测试用例数据 ${method} ${url} ${caseNo} ${testName} ${dict_params} ${expectCode} ${expectCotent} ... getTestData ${testDataFile} ${testScene} ${Host} ${caseNo} # 设置用例说明 Set Test Documentation ${testName} # 请求头 ${headers} 获取请求头 #根据method 发送对应的http 请求 ${actualCode} ${actualContent} send_ HttpRequest $ {url} ${dict_params} ${headers} ${method} # 响应码比对 Should Be Equal ${actualCode} ${expectCode} # 响应内容比对 Should Be Equal ${actualContent} ${expectCotent}

关键字

关键字模块主要是对一些复用逻辑的封装。

*** Settings *** Resource ../配置信息/configIndex.txt Library ../../pycode/Common_Excel.py Library ../.. /pycode/ Common_Exec.py *** Keywords *** 获取请求头 ${dict_headers} Create Dictionary Host=${Host} User-Agent=$ {User-Agent} Accept= ${Accept} Accept-Language = ${Accept-Language } Accept-Encoding=$ {Accept-Encoding} ... Cookie=${Cookie} Connection =${ Connection} Cache-Control=${Cache-Control} Return From Keyword ${ dict_ headers} 执行测试 [Arguments] ${ testScene } ${method} # 测试场景|请求方法 # 获取用例数目 ${case_num } getTestCaseNum ${testDataFile} ${ testScene } # 获取当前时间 ${execTime} getCurtime #批量执行testScene 测试场景下的用例 ${status} batch_Call ${httpTestSuite} ${httpRequestTestCase} ${testScene} ${case_num} ${testCaseReportPath} ... ${execTime} log ${status} # 合并报告 ${status} mergeReport ${testScene} ${testCaseReportPath} ${execTime} log ${status} # 清理合并前的报告 cleanLogs ${testScene} ${testCaseReportPath}

配置信息

配置信息中存储配置信息以及通讯头的信息。通讯头中有cookie，保存有登录信息，通讯头的部分涉及隐私，故这部分数据不放出来了。

*** Settings *** *** Variables *** ${ testDataFile} E:/llf_58TestSuites /jz_ webIntergration /robot_code /testData /testData.xlsx # 测试数据 ${ httpRequestTestCase } sendHttpRequest # http请求用例模板 ${httpTestSuite} E: /llf_58TestSuites /jz_webIntergration /robot_code /rfcode /http_ Request .txt # http请求测试套件 ${testCaseReportPath} E:/ llf_58TestSuites /jz_ webIntergration /robot_ code /report /Test CaseReport # 业务用例测试报告路径

RequestHeaders.txt

*** Settings *** Documentation 请求头信息 *** Variables *** ${Host} ******* # 服务器主机 ${User-Agent} Mozilla/5.0 (Windows NT 6.1; WOW64; rv:56.0) Gecko/20100101 Firefox/56.0 # 浏览器代理 ${Accept} text/html, application/xhtml+xml ,application /xml;q=0.9,* /*;q= 0.8 ${Accept-Language} en-US,en;q=0.5 ${ Accept- Encoding} gzip, deflate ${Cookie} ************ ${ Connection } keep-alive ${Cache -Control} max-age=0 ${Upgrade-Insecure -Requests} ***

testData

该目录下存放测试数据excel文件。

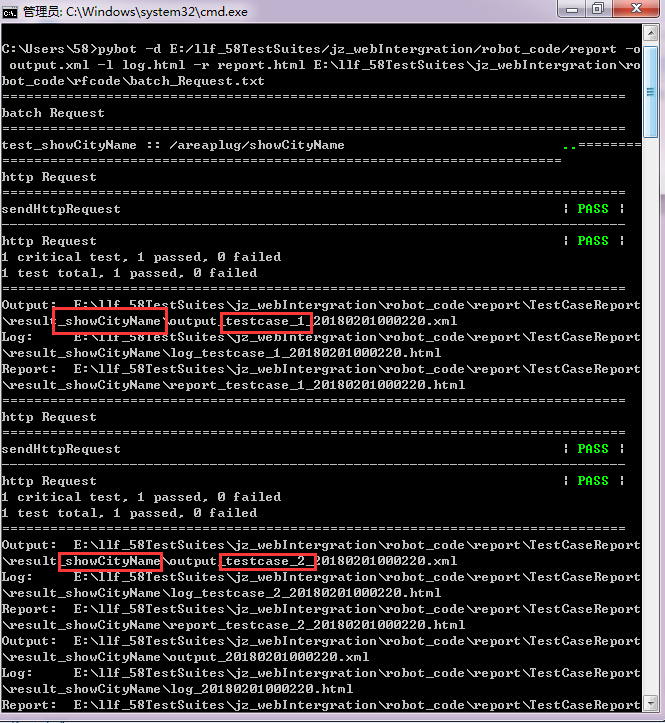

执行测试

pybot -d E: /llf_58TestSuites /jz_ webIntergration /robot_ code /report -o output .xml - l log. html -r report.html E :\ llf_58TestSuites \jz_ web Intergration \ robot _code\rfcode \batch_ Request.txt
