JBPM学习笔记——流程设计与控制

2008-09-09 来源：网络


相关资料：

《jBPM学习笔记(V3.2环境部署)》

《jBPM学习笔记(框架设计简介)》

背景

本片文章，我们将从业务流程的设计开始，通过带领大家完成一个完整工作流的程序设计，来学习jPDL的使用。

业务流程设计

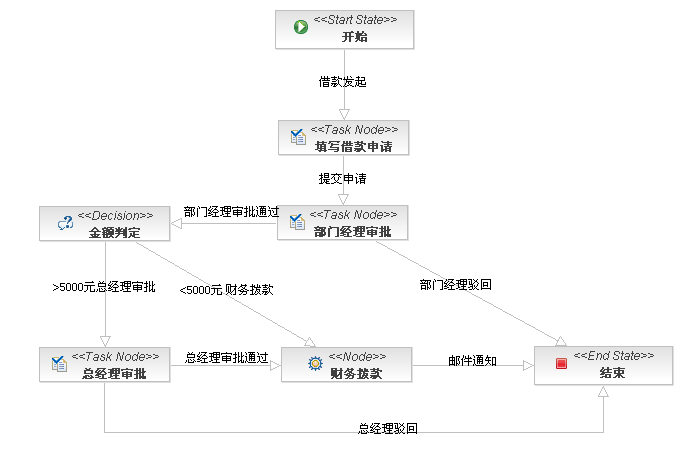

这里我们实现一个相对简化的公司借款申请流程。流程图如下：

在jPDL中，与流程设计相关的文件有三个：processdefinition.xml、gdp.xml、processimage.jpg。其中processdefinition.xml是流程定义的描述文件；gpd.xml是对图形界面呈现的XML描述；而processimage.jpg则是对图形界面的快照。下面我们将展示本样例的流程定义文件。

流程定义描述

processdefinition.xml文件

　
引用

<?xml version="1.0" encoding="UTF-8"?>

<process-definition xmlns ="urn:jbpm.org:jpdl-3.2" name="simple">
<start-state name="开始">
<transition name="借款发起" to="填写借款申请">
<action name="Action_StartProcess" class="com.firstflow.action.StartProcessActionHander"></action>
</transition>
</start-state>
<task-node name="填写借款申请">
<task name="Task_AssignToInitiator">
<assignment class="com.firstflow.task.NewApplicationAssignmentHandler"></assignment>
</task>
<transition to="部门经理审批" name="提交申请">
<action name="Action_SubmitApply" class="com.firstflow.action.SubmitApplyActionHandler"></action>
</transition>
</task-node>

<task-node name="部门经理审批">
<task name="Task_ManagerApprove">
<assignment class="com.firstflow.task.DepartmentManagerApproveAssignmentHandler"></assignment>
</task>
<transition to="金额判定" name="部门经理审批通过">
<action name="Task_ManagerApproved" class="com.firstflow.action.ManagerApprovedActionHandler"></action>
</transition>
<transition to="结束" name="部门经理驳回">
<action name="Action_ManagerDisapprove" class="com.firstflow.action.ManagerDisapproveActionHandler"></action>
</transition>
</task-node>

<node name="财务拨款">
<action name="Action_AccountantProcess" class="com.firstflow.action.AccountantProcessActoinHandler"></action>
<transition to="结束" name="邮件通知">
<action name="Action_Mail" class="com.firstflow.action.SendMailActionHandler"></action>
</transition>
</node>

<decision name="金额判定">
<handler class="com.firstflow.decision.MoneyCheckDecisionHandler"></handler>
<transition to="总经理审批" name=">5000元总经理审批"></transition>
<transition to="财务拨款" name="<5000元 财务拨款"></transition>
</decision>

<task-node name="总经理审批">
<task name="Task_PresidentApprove">
<assignment class="com.firstflow.task.PresidentApproveAssignmentHandler"></assignment>
</task>
<transition to="财务拨款" name="总经理审批通过">
<action name="Action_PresidentApproved" class="com.firstflow.action.PresidentApprovedActionHandler"></action>
</transition>
<transition to="结束" name="总经理驳回">
<action name="Action_PresidentDisapproved" class="com.firstflow.action.PresidentDisapprovedActionHandler"></action>
</transition>
</task-node>
<end-state name="结束"></end-state>
</process-definition>

在样例流程中，除了开始和结束结点外，我们定义了三种类型的结点：

任务结点<task-node>

任务结点是一个需要人工参与的结点类型。当流程进入结点时，会生成相应的任务实例(TaskInstatnce)，并通过委派接口AssignmentHandler或jBPM表达式将任务委派给一个或多个特定的角色或参与者。结点自身进入等待状态，直到任务被参与者完成或者跳过，流程继续。

判定结点<decision>

判定结点的设计目标是根据上下文环境和程序逻辑，判定流程转向。通过指定一个实现DecisionHandlder接口的Java委派类或jBPM表达式，来返回转向（transition）的字符窜类型的名称（可以是中文哦），来达到决定流程方向的功能。

普通结点<node>

普通结点也可以定义相应的处理任务，通过定义相应的ActioinHandler类。同任务结点不同的是，普通结点定义的任务是由流程自动执行的，无须人工干预。

三种结点都可定义结点事件（event）：

node-enter，该事件在流程进入结点时触发

node-leave，该事件在流程离开节点是触发

可以在事件上挂接ActioinHandler接口的实现类来完成一些特定的功能。

三种节点都可以定义异步处理方式（async属性）：

异步处理意味着每个结点的事务处理是通过消息机制分离的，不再同一线程中统一调用执行。而是由消息监听线程从消息队列中取得消息体来运行相应得程序。

此外我们定义了结点间的转向（transition），用来记录和处理状态的变迁。每个转向中，可以委派一个或多个的ActioinHandler接口实现类，负责处理节点变迁时的上下文状态变更及回调用户定义的处理程序。

流程的程序接口说明

动作处理接口（ActioinHandler）

接口方法：void execute( ExecutionContext executionContext ) throws Exception
该接口是jPDL中最常用的一个回调接口。从它的接口方法可以发现，它仅仅暴露了流程执行上下文变量ExecutionContext。用户程序通过ExecutionContext来了解流程的执行状态，并通过改变ExecutionContext中的属性值来影响流程的执行。

ActioinHandler接口可以在所有能包含事件(event)、动作(action)元素的地方被回调。

判定处理接口（DecisionHandlder）

接口方法：String decide(ExecutionContext executionContext) throws Exception
判定接口仅适用于判定节点(decision)中。从它的接口方法可以看出，方法要返回一个字符串型的结果，这个结果必须和判定节点拥有的转向(transition)集合中的一条转向名称相匹配。

在DecisionHandlder的接口方法中一样能访问到ExecutionContext变量，这为判定提供了执行上下文的根据。当然，如果有必要，用户也可以在该接口中改变ExecutionContext中的变量值。

委派处理接口（AssignmentHandler）

接口方法：void assign(Assignable assignable, ExecutionContext executionContext) throws Exception;
委派处理接口被用户任务元素(task)的委派(assignment)子元素中，它的职责很明确，就是将任务分配给指定的人员或角色。
在AssignmentHandler接口的方法中，Assignable变量通常指任务实例(TaskInstance)。通过将ExecutionContext和TaskInstance两个变量都暴露给接口方法，用户就可以根据流程上下文情况，来决定要将指定的任务分配个谁。

流程的部署

用户使用jPDL的流程设计器定义业务流程，当然，你也可以直接用文档编辑器直接编辑processdefinition.xml定义文件。定义文档是可以直接被ProcessDefinition类载入使用的，但在正式运行的系统中，流程定义信息更多是使用关系型数据库来存储。从流程定义文件将数据导入流程数据库的过程，我们称之为流程部署。

jPDL的流程部署文件包含processdefinition.xml的定义部分和Java处理器的代码部分，这些文件可以被一起打包成.jpdl的zip格式包而后上传服务器端。这个过程可以在流程设计器界面的“deployment”标签页中操作：

这里我们着重要讲述的是接受部署文件上载的服务器端配置。在jBPM3.2的包中带着一个jPDL的管理控制台web应用，默认名字为jbpm-console。该应用带有接受流程定义包部署的程序，但不是最小化的。实际上完成流程部署功能的，只是jbpm-jpdl.jar核心包中的一个servlet类：org.jbpm.web.ProcessUploadServlet . 完成这个Servlet的成功部署，需要以下工作：

1. 配置web.xml，将servlet配置成启动时加载，如下：

引用

<web-app>
<servlet>
<servlet-name>GDP Deployer Servlet</servlet-name>
<servlet-class>org.jbpm.web.ProcessUploadServlet</servlet-class>
<load-on-startup>1</load-on-startup>
</servlet>

<servlet-mapping>
<servlet-name>GDP Deployer Servlet</servlet-name>
<url-pattern>/upload/*</url-pattern>
</servlet-mapping>

</web-app>

2. 建立流程定义存储数据库表：

Demo中，我们使用的数据库是MySQL的，在E:\Java\tools\jbpm-jpdl-3.2.2\db\目录下有个jbpm.jpdl.mysql.sql数据库脚本文件。但我们不能直接导入该文件, 会提示有错误, 应为该文件的SQL语句末尾少了分号，在批量执行时，MySQL报错。需要在每一行SQL的末尾添加一个分号，这样就可以用source命令导入了。

3. 配置Hibernate.cfg.xml

由于jBPM的数据库持久化是依靠Hibernate进行的，因此需要配置Hibernate.cfg.xml使其适应我们的MySQL环境

引用

<!-- hibernate dialect -->
<property name="hibernate.dialect">org.hibernate.dialect.MySQLInnoDBDialect</property>
<property name="hibernate.connection.driver_class">com.mysql.jdbc.Driver</property>
<property name="hibernate.connection.url">jdbc:mysql://localhost:3306/linly</property>
<property name="hibernate.connection.username">linly</property>
<property name="hibernate.connection.password">coffee</property>
<property name="hibernate.cache.provider_class">org.hibernate.cache.HashtableCacheProvider</property>

4. Import需要的jar包

这里的jar包包括三部分：jbpm的核心包；Hibernate及其支撑包；MySQL的JDBC驱动包。


到此，我们的配置工作完成，这是实现jBPM流程部署服务端的最小化应用配置。

流程控制及API使用

样例程序中的Handler接口实现

下面，根据上述的接口分类，列出样例程序中的类名及相应的功能说明，具体可参考源代码。

动作处理接口（ActioinHandler）

这里要提到一个很重要的区别，就是作用于Node上的ActoinHandler和作用于Transition上的ActoinHandler是有不同的。区别在于，Node上的ActoinHandler在结束业务逻辑处理后，必须调用executionContext.leaveNode();或executionContext.leaveNode(transition)来保证流程向下执行；而作用于Transition上的则不需要。

判定处理接口（DecisionHandlder）

委派处理接口（AssignmentHandler）

流程测试剖析

本章节，我们将给大家剖析两个流程测试类。一个是简单的基于内存模型的流程测试FirstFlowProcessTest；一个是更贴近实用的，基于MySQL数据库操作的标准测试案例。通过对这两个测试例程的分析，来直观的学习如何通过Java API操作jPDL。

简单流程测试案例

测试案例类：FirstFlowProcessTest.java
　

Java代码 复制代码
  1. public class FirstFlowProcessTest extends TestCase {
  2.     ProcessDefinition pdf ;
  3.     ProcessInstance pi;
  4.
  5.     public void test4000YuanApplication() throws Exception {
  6.         deployProcessDefinition();
  7.         createProcessInstance("linly");
  8.         submitApplication(4000);
  9.         approveByManager(true);
  10.         checkTasks();
  11.     }
  12.
  13.     public void test6000YuanApplication() throws Exception {
  14.         deployProcessDefinition();
  15.         createProcessInstance("linly");
  16.         submitApplication(6000);
  17.         approveByManager(true);
  18.         approveByPresident(true);
  19.         checkTasks();
  20.     }
  21.
  22.     public void test7000YuanApplication() throws Exception {
  23.         deployProcessDefinition();
  24.         createProcessInstance("linly");
  25.         submitApplication(7000);
  26.         approveByManager(true);
  27.         approveByPresident(false);
  28.         checkTasks();
  29.     }
  30.
  31.     /**
  32.      * 部署流程定义
  33.      * @throws Exception
  34.      */
  35.     protected void deployProcessDefinition() throws Exception{
  36.         System.out.println("==FirstFlowProcessTest.deployProcessDefinition()==");
  37.         pdf = ProcessDefinition.parseXmlResource("firstflow/processdefinition.xml");
  38.         assertNotNull("Definition should not be null", pdf);
  39.     }
  40.     /**
  41.      * 生成流程实例
  42.      */
  43.     protected void createProcessInstance(String user){
  44.         System.out.println("==FirstFlowProcessTest.createProcessInstance()==");
  45.     assertNotNull("Definition should not be null", pdf);
  46.         //生成实例
  47.         pi = pdf.createProcessInstance();
  48.         assertNotNull("processInstance should not be null", pi);
  49.         //设置流程发起人
  50.         pi.getContextInstance().createVariable("initiator", user);
  51.         //触发流程转向
  52.         pi.signal();
  53.     }
  54.     /**
  55.      * 填写提交申请单
  56.      * @param money
  57.      */
  58.     protected void submitApplication(int money){
  59.         System.out.println("==FirstFlowProcessTest.submitApplication()==");
  60.         TaskInstance ti = (TaskInstance)pi.getTaskMgmtInstance().getTaskInstances().iterator() .next() ;
  61.         System.out.println("ti.actor = " + ti.getActorId());
  62.         ContextInstance ci = ti.getContextInstance();
  63.         ci.setVariable("money",new Integer(money));
  64.         ti.end();
  65.     }
  66.     /**
  67.      * 部门经理审批
  68.      * @param pass
  69.      */
  70.     @SuppressWarnings("unchecked")
  71.     protected void approveByManager(boolean pass){
  72.         System.out.println("==FirstFlowProcessTest.approveByManager()==");
  73.         Iterator<TaskInstance> it = pi.getTaskMgmtInstance().getTaskInstances().iterator();
  74.         for( ;it.hasNext(); ){
  75.             TaskInstance ti = it.next();
  76.             if(ti.getActorId().equals("DepartmentManager")){
  77.                 List<Transition> transitions = ti.getToken().getNode().getLeavingTransitions();
  78.                 for(Transition t : transitions){
  79.                     System.out.println("----Transition" + t.getName());
  80.                 }
  81.                 assertEquals("DepartmentManager",ti.getActorId());
  82.                 if(pass){
  83.                      ti.end("部门经理审批通过");
  84.                 }else{
  85.                     ti.end("部门经理驳回");
  86.                 }
  87.                 return;
  88.             }
  89.         }
  90.     }
  91.
  92.     /**
  93.      * 总经理审批
  94.      * @param pass
  95.      */
  96.     @SuppressWarnings("unchecked")
  97.     protected void approveByPresident(boolean pass){
  98.            System.out.println("==FirstFlowProcessTest.approveByPresident()==");
  99.
  100.            Iterator<TaskInstance> it = pi.getTaskMgmtInstance().getTaskInstances().iterator();
  101.
  102.            for( ;it.hasNext(); ){
  103.
  104.                 TaskInstance ti = it.next();
  105.
  106.                 if(ti.getActorId().equals("President")){
  107.                     List<Transition> transitions = ti.getToken().getNode().getLeavingTransitions();
  108.                     for(Transition t : transitions){
  109.                         System.out.println("----Transition" + t.getName());
  110.                     }
  111.                     assertEquals("President",ti.getActorId());
  112.                     if(pass){
  113.                          ti.end("总经理审批通过");
  114.                     }else{
  115.                         ti.end("总经理驳回");
  116.                     }
  117.                     return;
  118.                 }
  119.            }
  120.     }
  121.     /**
  122.      * 打印任务记录
  123.      */
  124.     @SuppressWarnings("unchecked")
  125.     protected void checkTasks(){
  126.         System.out.println("==FirstFlowProcessTest.checkTasks()==");
  127.         Collection<TaskInstance> coll = pi.getTaskMgmtInstance().getTaskInstances();
  128.         System.out.println("====Process has task:====");
  129.         for(TaskInstance ti : coll){
  130.                System.out.println("=="+ti.getName()+"==");
  131.                System.out.println("=="+ti.getActorId()+"==");
  132.                System.out.println("=="+ti.getVariables().toString() +"==");
  133.         }
  134.         System.out.println("====end====");
  135.     }

该案例是在没有数据库支持的情况下，对报销流程进行运行测试，测试逻辑如下：

1. 加载流程定义
　

Java代码 复制代码
  1. ProcessDefinition.parseXmlResource("firstflow/processdefinition.xml")

代码说明：

在没有数据库存储的情况下，流程定义通过ProcessDefinition类直接从processdefinition.xml文件中解析加载。

2. 实例化流程对象

Java代码 复制代码
  1. //生成实例
  2.  pi = pdf.createProcessInstance();
  3. assertNotNull("processInstance should not be null", pi);
  4. //设置流程发起人
  5.  pi.getContextInstance().createVariable("initiator", user);
  6. //触发流程转向
  7.  pi.signal();

代码说明：

在获得流程定义的实例后，可以用它生成流程实例，使用如下的语句：
pi = pdf.createProcessInstance();

流程实例拥有自己的ContextInstance环境变量对象。它实际上是一个HashMap，以key-value方式记录了流程的上下文变量值，代码中的 pi.getContextInstance().createVariable("initiator", user);就是向环境变量中添加一个key为initiator的对象。

每个流程实例都拥有自己Token令牌对象，主流程有自己的RootToken，子流程也拥有自己的子Token。父流程的Token和子流程的Token相互关联，形成Token树。

Token对象表示流程运行的当前位置（运行到哪个节点了）。通过对Token对象的signal()方法调用，可以使流程向下运行。代码中的pi.signal();实际上是间接调用了pi.getRootToken().signal();它使得新建的流程继续向下个节点（即借款申请单填写）进发。

3. 员工发起借款申请

Java代码 复制代码
  1. /**
  2.  * 填写提交申请单
  3.  * @param money
  4.  */
  5. protected void submitApplication(int money){
  6.          System.out.println("==FirstFlowProcessTest.submitApplication()==");
  7.
  8.     TaskInstance ti = (TaskInstance)pi.getTaskMgmtInstance().getTaskInstances().iterator() .next()
  9.     System.out.println("ti.actor = " + ti.getActorId());
  10.     ContextInstance ci = ti.getContextInstance();
  11.     ci.setVariable("money",new Integer(money));
  12.     ti.end();

代码说明：

在借款流程发起后，流程进入了申请单填写阶段。这个阶段是个人工的任务，需要用户的介入。因此，对于要借款的用户而言，首先是获取填写申请单的任务实例：
TaskInstance ti = (TaskInstance)pi.getTaskMgmtInstance().getTaskInstances().iterator() .next()
在这个测试类中，由于没有数据库。对流程实例的引用是依靠了类的全局标量pi。这里通过pi获取全部的任务列表。实际上有且仅有一个任务，就是我们刚刚发起的申请单填写任务。

接下来，我们获取流程的上下文变量，将申请借款的数额记录在上下文变量中ContextInstance ci = ti.getContextInstance();
ci.setVariable("money",new Integer(money));

最后，我们要结束当前任务，告诉流程继续下行，调用ti.end()；这个方法的本质依然是调用了token.signal()，它选择了一个默认的transition进行转向。这里要说明的是signal方法有多态的实现signal(Transition transition)，是可以指定具体转向参数的。

4. 部门领导审批申请

Java代码 复制代码
  1.      /**
  2.      * 部门经理审批
  3.      * @param pass
  4.      */
  5.     @SuppressWarnings("unchecked")
  6.     protected void approveByManager(boolean pass){
  7.         System.out.println("==FirstFlowProcessTest.approveByManager()==");
  8.         Iterator<TaskInstance> it = pi.getTaskMgmtInstance().getTaskInstances().iterator();
  9.         for( ;it.hasNext(); ){
  10.             TaskInstance ti = it.next();
  11.             if(ti.getActorId().equals("DepartmentManager")){
  12.                 List<Transition> transitions = ti.getToken().getNode().getLeavingTransitions();
  13.                 for(Transition t : transitions){
  14.                     System.out.println("----Transition" + t.getName());
  15.                 }
  16.                 assertEquals("DepartmentManager",ti.getActorId());
  17.                 if(pass){
  18.                      ti.end("部门经理审批通过");
  19.                 }else{
  20.                     ti.end("部门经理驳回");
  21.                 }
  22.                 return;
  23.             }
  24.         }
  25. }

代码说明：

这里，流程进入了部门经理审批阶段。由于没有数据库支持，我们只能采取遍历任务列表，并比对委派者ID的方式来确定委派给部门经理的任务实例。（在后面的基于数据库的标准案例中，我们会看到如果根据用户的ID来获取分配给指定用户的任务）
ti.getActorId().equals("DepartmentManager") // 比对任务的委派人。
ti.getToken().getNode().getLeavingTransitions();//获取任务在当前节点上的所有转向。

这里我们要特别指出的是ti.end("部门经理审批通过")和ti.end("部门经理驳回")这实际上调用token.signal(transition);来完成任务的转向，从而使流程继续。

5. 总经理审批申请

Java代码 复制代码
  1.      /**
  2.      * 总经理审批
  3.      * @param pass
  4.      */
  5.     @SuppressWarnings("unchecked")
  6.     protected void approveByPresident(boolean pass){
  7.            System.out.println("==FirstFlowProcessTest.approveByPresident()==");
  8.            Iterator<TaskInstance> it = pi.getTaskMgmtInstance().getTaskInstances().iterator();
  9.
  10.            for( ;it.hasNext(); ){
  11.                 TaskInstance ti = it.next();
  12.                 if(ti.getActorId().equals("President")){
  13.                     List<Transition> transitions = ti.getToken().getNode().getLeavingTransitions();
  14.                     for(Transition t : transitions){
  15.                         System.out.println("----Transition" + t.getName());
  16.                     }
  17.                     assertEquals("President",ti.getActorId());
  18.                     if(pass){
  19.                          ti.end("总经理审批通过");
  20.                     }else{
  21.                         ti.end("总经理驳回");
  22.                     }
  23.                     return;
  24.                 }
  25.            }
  26. }

代码说明：

此步代码同“部门经理审批”代码相似，不作更多说明。

标准流程测试案例

该案例模拟了标准运行环境中，基于关系型数据库的jBPM系统是如何执行流程的。

测试案例类：FirstFlowProcessDBTest.java

Java代码 复制代码
  1. public class FirstFlowProcessDBTest {
  2.     /*
  3.      * 初始化jBPM配置
  4.      * 包含对Hibernate的数据库初始化
  5.      */
  6.     static JbpmConfiguration jbpmConfiguration = JbpmConfiguration.getInstance();
  7.     public static void main(String[] args){
  8.         FirstFlowProcessDBTest test = new FirstFlowProcessDBTest();
  9.         test.test4000YuanApplication();
  10.         test.test6000YuanApplication();
  11.         test.test7000YuanApplication();
  12.     }
  13.
  14.     public void test4000YuanApplication(){
  15.         ProcessInstance pi = createProcessInstance("linly");
  16.         submitApplication("linly" , 4000);
  17.         approveByManager(true);
  18.         checkTasks(pi);
  19.     }
  20.     public void test6000YuanApplication() {
  21.         ProcessInstance pi = createProcessInstance("linly");
  22.         submitApplication("linly" , 6000);
  23.         approveByManager(true);
  24.         approveByPresident(true);
  25.         checkTasks(pi);
  26.     }
  27.     public void test7000YuanApplication() {
  28.         ProcessInstance pi = createProcessInstance("linly");
  29.         submitApplication("linly" , 7000);
  30.         approveByManager(true);
  31.         approveByPresident(false);
  32.         checkTasks(pi);
  33.     }
  34.     /**
  35.      * 生成流程实例
  36.      */
  37.     protected ProcessInstance createProcessInstance(String user){
  38.         System.out.println("==FirstFlowProcessTest.createProcessInstance()==");
  39.         JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  40.         try {
  41.              GraphSession graphSession = jbpmContext.getGraphSession();
  42.              /*
  43.               * 从数据库获取指定的流程定义
  44.               */
  45.              ProcessDefinition pdf  = graphSession.findLatestProcessDefinition("simple");
  46.              //生成流程实例
  47.              ProcessInstance pi = pdf.createProcessInstance();
  48.              //设置流程发起人
  49.              pi.getContextInstance().createVariable("initiator", user);
  50.              //触发流程转向
  51.              pi.signal();
  52.              /*
  53.               * 保存流程实例
  54.               */
  55.              jbpmContext.save(pi);
  56.              return pi;
  57.         }finally{
  58.             jbpmContext.close();
  59.         }
  60.     }
  61.
  62.     /**
  63.      * 填写提交申请单
  64.      * @param money
  65.      */
  66.     @SuppressWarnings("unchecked")
  67.     protected void submitApplication(String actorId , int money){
  68.         System.out.println("==FirstFlowProcessTest.submitApplication()==");
  69.         JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  70.         try {
  71.             /*
  72.              *根据操作者ID，获取属于该操作者的任务集
  73.              */
  74.             List<TaskInstance> taskInstances = jbpmContext.getTaskList(actorId);
  75.             for(TaskInstance ti : taskInstances){
  76.                 System.out.println("ti.name = " + ti.getName());
  77.                 System.out.println("ti.actor = " + ti.getActorId());
  78.                 ContextInstance ci = ti.getContextInstance();
  79.                 ci.setVariable("money",new Integer(money));
  80.                 ti.end();
  81.             }
  82.         }finally{
  83.             jbpmContext.close();
  84.         }
  85.     }
  86.
  87.     /**
  88.      * 部门经理审批
  89.      * @param pass
  90.      */
  91.     @SuppressWarnings("unchecked")
  92.     protected void approveByManager(boolean pass){
  93.         System.out.println("==FirstFlowProcessTest.approveByManager()==");
  94.         JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  95.         try{
  96.             List<TaskInstance> taskInstances = jbpmContext.getTaskList("DepartmentManager");
  97.             for(TaskInstance ti : taskInstances){
  98.                 System.out.println("ti.name = " + ti.getName());
  99.                 System.out.println("ti.actor = " + ti.getActorId());
  100.                  if(pass){
  101.                      ti.end("部门经理审批通过");
  102.                 }else{
  103.                     ti.end("部门经理驳回");
  104.                 }
  105.             }
  106.         }finally{
  107.             jbpmContext.close();
  108.         }
  109.     }
  110.
  111.     /**
  112.      * 总经理审批
  113.      * @param pass
  114.      */
  115.     @SuppressWarnings("unchecked")
  116.     protected void approveByPresident(boolean pass){
  117.         System.out.println("==FirstFlowProcessTest.approveByPresident()==");
  118.         JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  119.         try{
  120.             List<TaskInstance> taskInstances = jbpmContext.getTaskList("President");
  121.             for(TaskInstance ti : taskInstances){
  122.                 System.out.println("ti.name = " + ti.getName());
  123.                 System.out.println("ti.actor = " + ti.getActorId());
  124.                  if(pass){
  125.                      ti.end("总经理审批通过");
  126.                 }else{
  127.                     ti.end("总经理驳回");
  128.                 }
  129.             }
  130.         }finally{
  131.             jbpmContext.close();
  132.         }
  133.     }
  134.
  135.     /**
  136.      * 打印任务记录
  137.      */
  138.     @SuppressWarnings("unchecked")
  139.     protected void checkTasks(ProcessInstance pi){
  140.         System.out.println("==FirstFlowProcessTest.checkTasks()==");
  141.         JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  142.         try{
  143.             List<TaskInstance> coll = jbpmContext.getTaskMgmtSession().findTaskInstancesByProcessInstance(pi);
  144.             System.out.println("====Process has task:====");
  145.             for(TaskInstance ti : coll){
  146.                    System.out.println("=="+ti.getName()+"==");
  147.                    System.out.println("=="+ti.getActorId()+"==");
  148.                    System.out.println("=="+ti.getVariables().toString() +"==");
  149.             }
  150.             System.out.println("====end====");
  151.         }finally{
  152.             jbpmContext.close();
  153.         }
  154.     }
  155. }

相对于简单流程测试案例，标准流程的业务是相同的。它们的不同点在于：简单流程通过XML载入流程定义，并使用类的全局变量来保存流程实例的引用；而标准流程则是通过数据库载入流程定义，并使用数据库的会话来维护流程的运行。

1. 从数据库载入流程定义

Java代码 复制代码
  1.  JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();

从jBPM配置环境中获取jBPM上下文实例，jbpmContext是对jbpm持久层操作API及上下文环境的封装，它根据jBPM的配置文件生成。

Java代码 复制代码
  1. GraphSession graphSession = jbpmContext.getGraphSession();

生成对流程图操作的持久层会话

Java代码 复制代码
  1. ProcessDefinition pdf  = graphSession.findLatestProcessDefinition("simple");

从数据库获取命名为“simple”的流程定义。

2. 新建流程实例，并存入数据库持久化

Java代码 复制代码
  1. ProcessInstance pi = pdf.createProcessInstance();

根据流程定义生成实例。

Java代码 复制代码
  1. pi.getContextInstance().createVariable("initiator", user);
  2. pi.signal();

设置实例的上下文变量，激活实例执行进程。

Java代码 复制代码
  1. jbpmContext.save(pi);

保存实例到数据库，持久化实例。

3. 从数据库获取属于指定操作者的任务集

Java代码 复制代码
  1. JbpmContext jbpmContext = jbpmConfiguration.createJbpmContext();
  2. try{
  3.         List<TaskInstance> taskInstances = jbpmContext.getTaskList("DepartmentManager");
  4.         for(TaskInstance ti : taskInstances){
  5.         System.out.println("ti.name = " + ti.getName());
  6.         System.out.println("ti.actor = " + ti.getActorId());
  7.         if(pass){
  8.                  ti.end("部门经理审批通过");
  9.          }else{
  10.                 ti.end("部门经理驳回");
  11.          }
  12.     }
  13. }finally{
  14.     jbpmContext.close();
  15. }

通过JbpmContext对象，从数据库获取指定操作者的任务集合：

Java代码 复制代码
  1. List<TaskInstance> taskInstances = jbpmContext.getTaskList("DepartmentManager");

注意，在每次的JbpmContext对象使用完毕后，一定要执行jbpmContext.close()，其本质是要释放数据库的操作连接。


组织简介 | 联系我们 |   Copyright 2002 ®  UML软件工程组织 京ICP备10020922号

京公海网安备110108001071号
