本文来自于csdn,文章主要介绍了移动通信网络的组成部分,无线侧和网络侧等相关内容,希望对您的学习有所帮助。 |
|

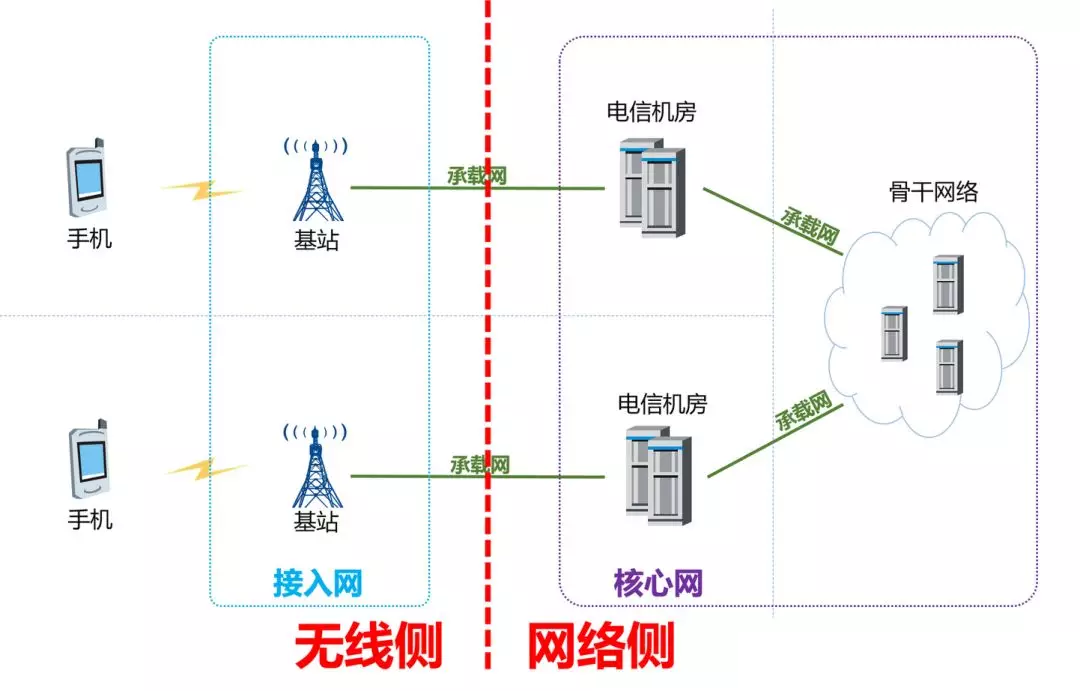

移动通信网络虽然包括很多组成部分,但实质上,就分为两侧:一个无线侧,一个网络侧。
![](images/2019051031.png)
无线侧,关注重点是无线接口,也就是信号质量、网络覆盖。网络侧,关注重点是路由转发和数据处理,其实也就是业务管理。

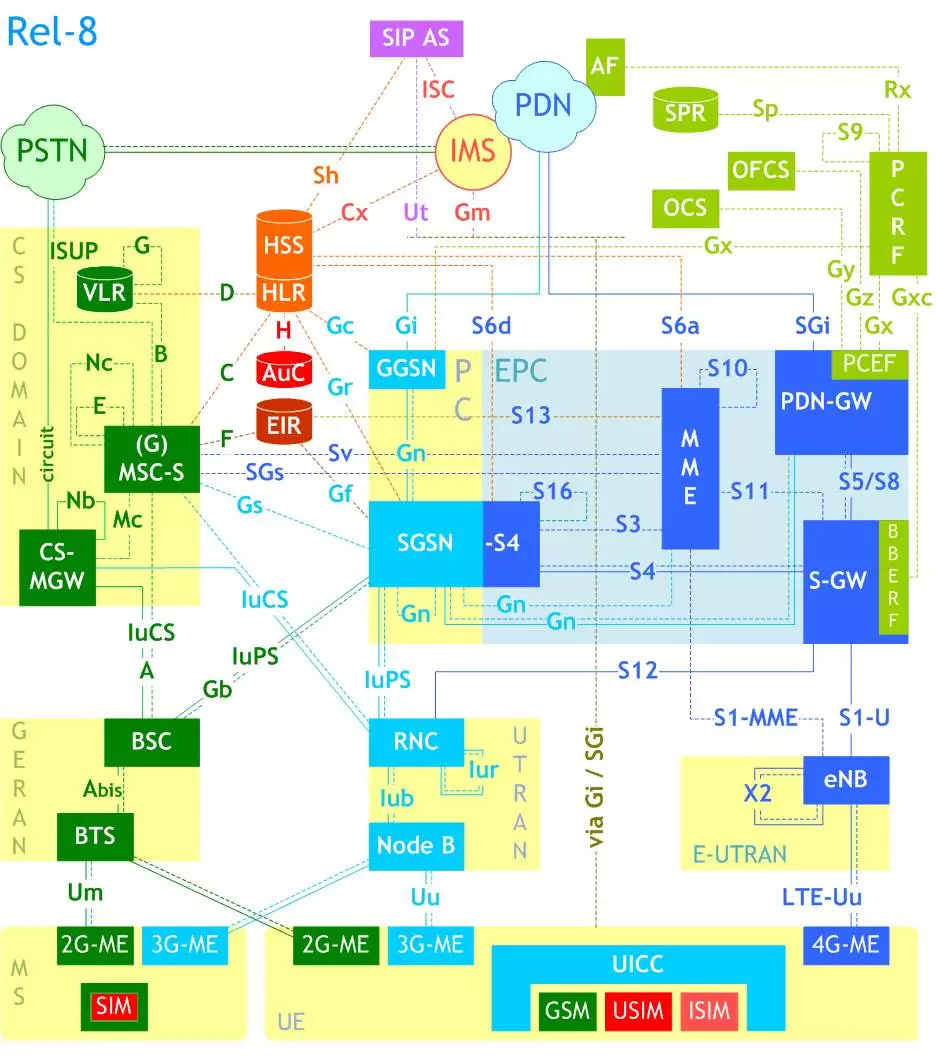

网络侧通常也直接称为核心网侧,由各种功能的核心网设备组成,这个玩意非常复杂。。。不信?随便扔个组网图你感受一下:
![](images/2019051032.png)

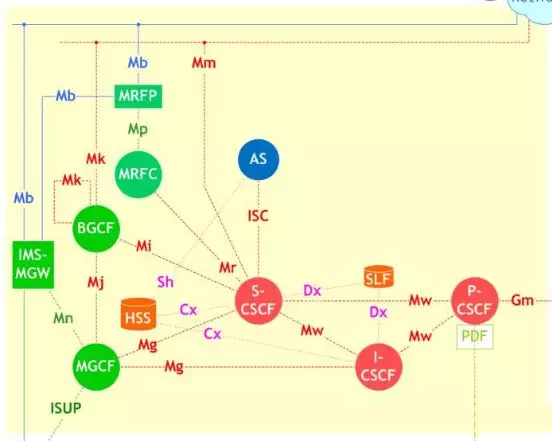

这还是简版的,你看里面有一个黄色圆圈的IMS。实际上,简单3个字母,代表的就是一堆东西:
![](images/2019051033.png)
通信网络的复杂,是通信技术不断发展的必然结果。2G网络是简单的,可是,后来又建了3G、4G,马上又要来5G,这么多网络并不是马上就完成交接的,而是会长期并存。多种网络并存,势必导致网络规模的庞大和复杂。
More and more 需求……
More and more 功能……
More and more 网络……
More and more 设备……
More and more 接口……
More and more 信令……
![](images/2019051034.png)
什么是虚拟化?
我们通信行业通常所说的虚拟化,实际上全称是网络功能虚拟化(NFV,Network Function
Virtualization)
为什么要特别强调通信行业?
因为最开始的虚拟化,实际上是一个IT行业的概念。随着IT和CT(Communication Technology,通信技术)不断融合走向ICT(Information
Communications Technology),虚拟化技术也开始进入传统通信行业。
网络功能虚拟化(NFV)的定义:
采用虚拟化技术、基于X86等通用硬件实现业务功能节点的软件化。
有点懵逼?额,那我们先来看看,NFV是怎么来的吧。
最开始的通信设备,架构是这样的:
![](images/2019051035.png)
也就是,所有功能做在一个设备里,什么都管。
后来,为了更灵活更省钱,变成这样:
![](images/2019051036.png)

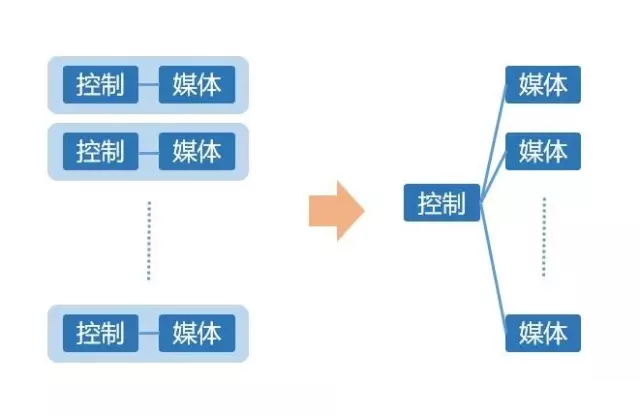

实际上,是N个“控制+媒体”变成1个“控制”加N个“媒体”。(这里是为了大家理解方便,所以举个“1对多”的例子,实际上很灵活,可以是“多对多”)
画个示意图,一看就懂:
![](images/2019051037.png)

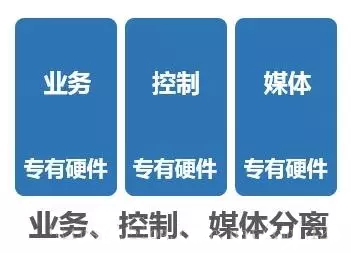

再后来,为了更更灵活和更更省钱:
![](images/2019051038.png)
业务也从控制中剥离出去了。 大家各自分工,专门干自己的活。

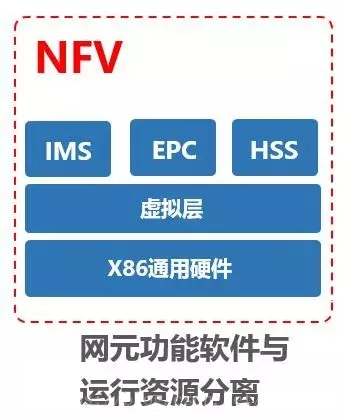

现在,提出来虚拟化的概念,更彻底的剥离。
![](images/2019051039.png)

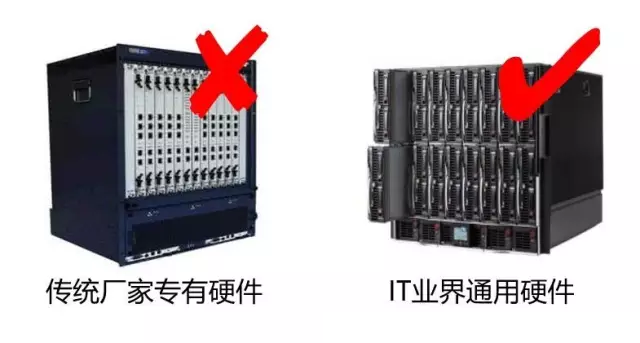

干脆直接用IT行业的通用硬件(就是大家在电信或企业机房看到的HP、DELL品牌的服务器,刀片或塔式那种),取代传统的各个通信厂商(华为、中兴等)的自研硬件(ATCA、ETCA那种)。
![](images/20190510310.png)
干脆直接用IT行业的通用硬件(就是大家在电信或企业机房看到的HP、DELL品牌的服务器,刀片或塔式那种),取代传统的各个通信厂商(华为、中兴等)的自研硬件(ATCA、ETCA那种)。
设备商在开源平台的基础上,进行定制开发,做出自己的系统。
说简单一点,这么理解:
虚拟化平台在硬件上包了一层封装,真正的硬件对你来说不可见,它提供了很多虚拟的硬件资源,供你使用。
干脆直接用IT行业的通用硬件(就是大家在电信或企业机房看到的HP、DELL品牌的服务器,刀片或塔式那种),取代传统的各个通信厂商(华为、中兴等)的自研硬件(ATCA、ETCA那种)。
你可以灵活取用这些虚拟资源(CPU 存储 网络),在这上面装系统,装程序。
从而,让这些程序去实现你的电信设备网元(MME SGW PGW CSCF AGCF等)的功能。
更夸张一点,你家的台式机PC,捣鼓一下,也能当电信设备用。。
干脆直接用IT行业的通用硬件(就是大家在电信或企业机房看到的HP、DELL品牌的服务器,刀片或塔式那种),取代传统的各个通信厂商(华为、中兴等)的自研硬件(ATCA、ETCA那种)。 |
