tcp 四次挥手是超经典的网络知识，但是网络中的异常状况千奇百怪，说不定会“偷袭”到标准流程的盲区。最近笔者遇到了一个罕见的挥手乱序问题，经过对内核代码的分析和试验，最后终于找到了原因，角度可谓刁钻。
本文从技术视角，将排查过程记录下来，既是对整个过程的小小总结，将事情彻底完结掉，也是对 tcp 实现的一些细节的学习记录。
本文内容包括但不限于：tcp 四次挥手（同时关闭），tcp 包的 seq/ack
号规则，tcp 状态机，内核 tcp 代码，tcp 发送窗口等知识。
01 问题是什么？
内核版本 5.10.112。
一句话：四次挥手中，由于 fin 包和 ack 包乱序，导致等了一次 timeout 才关闭连接。
过程细节：
同时关闭的场景，server 和 client 几乎同时向对方发送 fin 包。
client 先收到了 server 的 fin 包，并回传 ack 包。
然而 server 处发生乱序，先收到了 client 的 ack 包，后收到了 fin 包。
结果表现为 server 未能正确处理 client 的 fin 包，未能返回正确的 ack 包。
client 没收到（针对 fin 的）ack 包，因此等待超时后重传 fin 包，之后才回归正常关闭连接的流程。
问题抓包具体分析
图中上半部分是 client，下半部分是 server。
重点关注 ID 为14913、14914、20622、20623 这四个包，后面为了方便分析，对
seq 和 ack 号取后四位：
20622（seq=4416，ack=753），client 发送的 fin 包：client 主动关闭连接，向
server 发送 fin 包。
14913（seq=753，ack=4416），server 发送的 fin 包：server 主动关闭连接，向
client 发送 fin 包。
20623（seq=4417，ack=754），client 响应的 ack 包：client 收到
server 的 fin，响应一个 ack 包。
14914（seq=754，ack=4416），server 发送的 ack 包。
问题发生在 server 处（红框位置），发送 14913 后：
先收到 20623（seq=4417），但此时期望收到的 seq 为 4416，所以被标记为[previous
segment not captured]。
然后收到 20622，回传了一个 ack 包，ID 为 14914，问题就出现在这里：这个数据包的
ack=4416，这意味着 server 还在等待 seq=4416 的数据包，换言之，fin-20622
没有被 server 真正接收到。
client 发现 20622 没有被正确接收，因此在等到 timeout 后，重新发送了 fin
包（id=20624），此后连接正常关闭。
（这里再次强调一下ack-20623 和 fin-20622，后面会经常提到这两个包）
首先，这个现象在直觉上是很不合理的，tcp 应当有恰当的机制保证乱序恢复。这里 20622 和 20623
都已经到达了 server，虽然发生了乱序，也不应当影响 server 把两者都接收，这是主要的疑问点所在。
经过初步分析，我们推测最可能的原因是 20622 被 server 的内核忽略了（原因目前未知）。既然是内核的行为，就先尝试在本地环境复现这个问题。然而喜闻乐见地没有成功。
新问题：尝试复现未成功
为了模拟上述乱序的场景，我们使用两台 ecs，在 client 上伪造 tcp 包，与 server
处的正常 socket 通信。

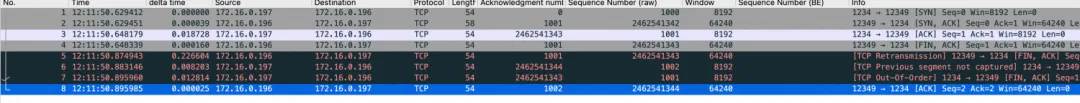

server 处的抓包结果如下：
注意看 No.为 5、6、7、8 的包：
5：server 向 client 发送 fin（这里不知为何有一次重传，但是不影响后面的效果，没有深究）。
6：client 先传回了 seq=1002 的 ack 包。
7：client 后传回了 seq=1001 的 fin 包。
8：server 传回了ack=1002 的 ack 包，ack=1002 意味着 client 的
fin 包被正常接收了！（如果在问题场景下，此时回传的 ack 包，ack 应当为 1001）
之后，为了保持内核版本一致，把相同的程序转移到本地虚拟机上运行，得到同样的结果。换言之，复现失败了。
附：模拟程序代码
工具：python + scapy
这里用 scapy 伪造 client，发送乱序的 ack 和 fin，是为了观察 server
回传的 ack包。
因为 client 并未真的走了 tcp 协议，所以无论复现成功与否，都不能观察到超时重传。
（1）server 处正常 socket 监听：
import socket
server_ip = "0.0.0.0"
server_port = 12346
server_socket = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
server_socket.bind((server_ip, server_port))
server_socket.listen(5)
connection, client_address = server_socket.accept()
connection.close() #发送fin
server_socket.close()
|
（2）client 模拟乱序：
from scapy.all import *
import time
import sys
target_ip = "略"
target_port = 12346
src_port = 1234
#伪造数据包，建立tcp连接
ip = IP(dst=target_ip)
syn = TCP(sport=src_port, dport=target_port, flags="S", seq=1000)
syn_ack = sr1(ip / syn)
if syn_ack and TCP in syn_ack and syn_ack[TCP].flags == "SA":
print("Received SYN-ACK")
ack = TCP(sport=src_port, dport=target_port,
flags="A", seq=syn_ack.ack, ack=syn_ack.seq+1)
send(ip / ack)
print("Sent ACK")
else:
print("Failed to establish TCP connection")
def handle_packet(packet):
if TCP in packet and packet[TCP].flags & 0x01:
print("Received FIN packet") #若收到server的fin，先传ack，再传fin
ack = TCP(sport=src_port, dport=target_port,
flags="A", seq=packet.ack+1, ack=packet.seq+1)
send(ip / ack)
time.sleep(0.1)
fin = TCP(sport=src_port, dport=target_port,
flags="FA", seq=packet.ack, ack=packet.seq)
send(ip / fin)
sys.exit(0)
sniff(prn=handle_packet)
|
问题出现的位置？
server 处出现乱序，结果连接未能正常关闭，而是等到 client 超时重传 fin 包，才关闭连接。
问题带来什么影响？
server 处连接关闭的时间变长了（额外增加 200ms），对时延敏感的场景影响明显。
本文要解决什么问题？
该现象是否是内核的合法行为？（先剧透一下，是合法行为）
为什么本地复现失败了？
02 问题排查
经过了大约 6 个周末的间断式[看代码-试验]循环，终于找到了问题所在！
下面将简要描述问题排查的过程，也包括我们的一些失败尝试。
初步分析
回到上面的问题，现在不仅不清楚问题原因，本地复现还完美符合理想情况。
简单来说：
本地复现-乱序不影响挥手；
问题场景-乱序导致超时重传。
可以确定，问题很大概率出现在 server 对 ack-20623 和 fin-20622 的处理上。
（下面会以 ack-20623 和 fin-20622 代指乱序的 ack 和 fin 包）
关键在于：server 发送 fin 后（进入 FIN_WAIT_1 状态），对后面收到的乱序 ack-20623
和 fin-20622 是如何处理的。这里涉及到 tcp 的状态转移，所以，首要问题是确定其中的状态转移过程。之后才能根据状态转移锁定对应的代码片段，做具体分析。
确定状态转移
由于问题发生在挥手过程中，很自然想到通过观察状态转移来判断数据包的接收/处理情况。
我们结合复现过程，利用 ss 和 eBPF ，监控 tcp 的状态变化。确定了 server 在收到ack-20623后，由FIN_WAIT_1进入了FIN_WAIT_2状态，这意味着
ack-20623 被正确处理了。那么问题大概率出现在 fin-20622 的处理上，这也证实了我们最初的猜测。
这里还有一个奇怪的点：按照正确的挥手流程，server 在FIN_WAIT_2收到fin后应当进入TIMEWAIT
状态。我们在 ss 中观察到了这个状态转移，但是使用ebpf监控时，并没有捕捉到这个状态转移。
当时我们并未关注这个问题，后来才知晓原因：eBPF 实现中，只记录tcp_set_state()引发的状态转移。而此处虽然进入了
TIMEWAIT 状态，却并未经过tcp_set_state()，因此 eBPF 中无法看到。
关于这里如何进入TIMEWAIT，请看末尾的“番外”一节。
附：eBPF 监控结果
（FIN_WAIT1 转移到 FIN_WAIT2 时，snd_una
有更新，确定 ack-20623 被正确处理了
<idle>-0 [000] d.s. 42261.233642: PASSIVE_ESTABLISHED: start monitor tcp state change
<idle>-0 [000] d.s. 42261.233651: port:12346,snd_nxt:154527568,snd_una:154527568
<idle>-0 [000] d.s. 42261.233652: rcv_nxt:1001,recved:0,acked:0
<...>-9451 [007] d... 42261.233808: changing from ESTABLISHED to FIN_WAIT1
<...>-9451 [007] d... 42261.233815: port:12346,snd_nxt:154527568,snd_una:154527568
<...>-9451 [007] d... 42261.233816: rcv_nxt:1001,recved:0,acked:0
<idle>-0 [000] dNs. 42261.464578: changing from FIN_WAIT1 to FIN_WAIT2
<idle>-0 [000] dNs. 42261.464588: port:12346,snd_nxt:154527569,snd_una:154527569
<idle>-0 [000] dNs. 42261.464589: rcv_nxt:1001,recved:0,acked:1
|
内核源码分析
事已至此，不得不看一看内核源码了。结合上面的分析，问题大概率发生在 tcp_rcv_state_process()
函数中，抽取出其中关于 TCP_FIN_WAIT2 的片段，然而很遗憾，在这个片段中没有发现疑点：
（tcp_rcv_state_process是接收数据包时处理状态转移的函数，位于net/ipv4/tcp_input.c）
case TCP_FIN_WAIT1:
case TCP_FIN_WAIT2:
/* RFC 793 says to queue data in these states,
* RFC 1122 says we MUST send a reset.
* BSD 4.4 also does reset.
*/
if (sk->sk_shutdown & RCV_SHUTDOWN) {
if (TCP_SKB_CB(skb)->end_seq != TCP_SKB_CB(skb)->seq &&
after(TCP_SKB_CB(skb)->end_seq - th->fin, tp->rcv_nxt)) { //经过分析，不符合该条件
NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA);
tcp_reset(sk);
return 1;
}
}
fallthrough;
case TCP_ESTABLISHED:
tcp_data_queue(sk, skb); //如果进入了这个函数，乱序会被纠正，fin的处理也在该函数中
queued = 1;
break;
|
如果运行到了这里，基本可以确定 fin 会被正常处理，所以我们将这个位置作为我们检查的终点。也就是说，乱序的
fin-20622 应当是没有成功到达此处的。我们从这个位置开始，向前查找，找到了一个非常可疑的位置，同样是在
tcp_rcv_state_process 中。
//检查ack值是否合法
acceptable = tcp_ack(sk, skb, FLAG_SLOWPATH |
FLAG_UPDATE_TS_RECENT |
FLAG_NO_CHALLENGE_ACK) > 0;
if (!acceptable) { //如果不合法
if (sk->sk_state == TCP_SYN_RECV) //挥手过程中不会进入这个分支
return 1; /* send one RST */
tcp_send_challenge_ack(sk, skb); //回传一个ack然后丢弃
goto discard;
}
|
假如这里对 fin-20622 的 ack 检查没有通过，那么也会发送一个 ack（即包 14914,
这段代码中为 challenge ack），然后丢弃掉（没有进入处理 fin 的流程）。这和问题场景是非常符合的。继续分析
tcp_ack()函数，也找到了可能会判定非法的点：
/*这一段是判断收到的ack值与本地发送窗口的关系，
这里snd_una意为send un-acknowledge，即发送了，但未被ack的位置
*/
if (before(ack, prior_snd_una)) { //如果收到的ack值，已经被前面的包ack了
/* RFC 5961 5.2 [Blind Data Injection Attack].[Mitigation] */
···
goto old_ack;
}
···
old_ack:
/* If data was SACKed, tag it and see if we should send more data.
* If data was DSACKed, see if we can undo a cwnd reduction.
*/
···
return 0;
|
总结一下：fin-20622 有一种可能的处理路径，符合问题场景的表现。从 server 的视角：
首先收到ack-20623，更新了 snd_una 的值为该包的 ack 值，即 754。
然后收到 fin-20622，在检查 ack 值的阶段，由于该包的 ack=753，小于此时的 snd_nxt，因此被判定为
old_ack，非法。之后 acceptable 返回值为 0。
由于 ack 值被判定为非法，内核传回一个 challenge ack 包， 然后直接丢掉fin-20622。
因此，最终 fin-20622 被 tcp_rcv_state_process 丢弃，没有进入 fin
包处理的流程。
这样，相当于 server 并没有收到 fin 信号，与问题场景吻合。
找到了这一条可疑路径，接下来就要想办法验证了。
由于精确到了具体的代码片段，并且实际代码相当复杂，仅通过代码分析很难确定真实的运行路径。
于是我们放出大招，直接修改内核，验证上述位点的 tcp 状态信息，主要是状态转移和发送窗口。
修改内核配合测试
具体过程不再赘述，我们有了新的发现：
（提示：使用的依然是“表现正常”的复现脚本）
1. 收到 ack-20623 时，snd_una 确实被更新了，这符合上面的假设，为 fin 包丢弃提供了条件。
2. 乱序的 fin 包根本没有进入 tcp_rcv_state_process()函数，而是被外层的tcp_v4_rcv()函数按照
TIMEWAIT 流程直接处理，最终关闭连接。
显然，第二点很可能是导致复现失败的关键。
更加证明了我们先前的假设，如果fin能进入 tcp_rcv_state_process()函数，应该就能复现出问题。但可能因为线上场景与复现场景存在某些配置差异，导致代码路径分歧。
另外这个发现也颠覆了我们的认知，按照 tcp 的挥手流程，在收到 fin-20622前，server
发送 fin 后收到了 ack，那么应当处于 FIN_WAIT_2 状态，工具监控结果也是如此，为何这里是
TIMEWAIT 呢。
带着这些问题，我们回到代码中，继续分析。在 ack 检查和 fin处理之间，找到一处最可疑的位置：
case TCP_FIN_WAIT1: {
int tmo;
···
if (tp->snd_una != tp->write_seq) //一种异常情况，还有数据待发送
break; //可疑
tcp_set_state(sk, TCP_FIN_WAIT2); //转移至FIN_WAIT2，并且关闭发送方向
sk->sk_shutdown |= SEND_SHUTDOWN;
sk_dst_confirm(sk);
if (!sock_flag(sk, SOCK_DEAD)) { //延迟关闭
/* Wake up lingering close() */
sk->sk_state_change(sk);
break; //可疑
}
···
//可能会进入timewait相关的逻辑
tmo = tcp_fin_time(sk); //计算fin超时
if (tmo > sock_net(sk)->ipv4.sysctl_tcp_tw_timeout) {
//如果超时时间很大，则启动keepalive timer探活
inet_csk_reset_keepalive_timer(sk,
tmo - sock_net(sk)->ipv4.sysctl_tcp_tw_timeout);
} else if (th->fin || sock_owned_by_user(sk)) {
/* Bad case. We could lose such FIN otherwise.
* It is not a big problem, but it looks confusing
* and not so rare event. We still can lose it now,
* if it spins in bh_lock_sock(), but it is really
* marginal case.
*/
inet_csk_reset_keepalive_timer(sk, tmo);
} else { //否则直接进入timewait；经过测试，复现失败时ack包进入了这个分支
tcp_time_wait(sk, TCP_FIN_WAIT2, tmo);
goto discard;
}
break;
}
|
这个片段对应 ack-20623 的处理过程，确实发现了和 TIMEWAIT 的关联，所以我们怀疑到前面的两个
break 上。如果提前触发了 break，是不是就不会导致 TIMEWAIT，进而能够复现成功？
话不多说直接动手，通过修改代码，发现两个 break 任意触发一个，都能够复现出问题场景，导致连接无法正常关闭！
对比两个 break 的条件，SOCK_DEAD 成为最大嫌疑者。
关于 SOCK_DEAD
从字面意思推测，这个 flag 应当和 tcp 的关闭过程有关，在内核代码中查找，发现两处相关的函数：
/*
* Shutdown the sending side of a connection. Much like close except
* that we don't receive shut down or sock_set_flag(sk, SOCK_DEAD).
*/
void tcp_shutdown(struct sock *sk, int how)
{
/* We need to grab some memory, and put together a FIN,
* and then put it into the queue to be sent.
* Tim MacKenzie(tym@dibbler.cs.monash.edu.au) 4 Dec '92.
*/
if (!(how & SEND_SHUTDOWN))
return;
/* If we've already sent a FIN, or it's a closed state, skip this. */
if ((1 << sk->sk_state) &
(TCPF_ESTABLISHED | TCPF_SYN_SENT |
TCPF_SYN_RECV | TCPF_CLOSE_WAIT)) {
/* Clear out any half completed packets. FIN if needed. */
if (tcp_close_state(sk))
tcp_send_fin(sk);
}
}
EXPORT_SYMBOL(tcp_shutdown);
|
从注释可以看出，这个函数具有close的一部分功能，但是不会sock_set_flag(sk, SOCK_DEAD)。那么再看一看tcp_close()：
void tcp_close(struct sock *sk, long timeout)
{
struct sk_buff *skb;
int data_was_unread = 0;
int state;
···
if (unlikely(tcp_sk(sk)->repair)) {
sk->sk_prot->disconnect(sk, 0);
} else if (data_was_unread) {
/* Unread data was tossed, zap the connection. */
NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONCLOSE);
tcp_set_state(sk, TCP_CLOSE);
tcp_send_active_reset(sk, sk->sk_allocation);
} else if (sock_flag(sk, SOCK_LINGER) && !sk->sk_lingertime) {
/* Check zero linger _after_ checking for unread data. */
sk->sk_prot->disconnect(sk, 0);
NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPABORTONDATA);
} else if (tcp_close_state(sk)) {
/* We FIN if the application ate all the data before
* zapping the connection.
*/
tcp_send_fin(sk); //发送fin包
}
sk_stream_wait_close(sk, timeout);
adjudge_to_death:
state = sk->sk_state;
sock_hold(sk);
sock_orphan(sk); //这里会设置SOCK_DEAD flag
···
}
EXPORT_SYMBOL(tcp_close);
|
这里，tcp_shutdown和tcp_close都是tcp协议的标准接口，可以用于关闭连接：
struct proto tcp_prot = {
.name = "TCP",
.owner = THIS_MODULE,
.close = tcp_close, //close在这
.pre_connect = tcp_v4_pre_connect,
.connect = tcp_v4_connect,
.disconnect = tcp_disconnect,
.accept = inet_csk_accept,
.ioctl = tcp_ioctl,
.init = tcp_v4_init_sock,
.destroy = tcp_v4_destroy_sock,
.shutdown = tcp_shutdown, //shutdown在这
.setsockopt = tcp_setsockopt,
.getsockopt = tcp_getsockopt,
.keepalive = tcp_set_keepalive,
.recvmsg = tcp_recvmsg,
.sendmsg = tcp_sendmsg,
···
};
EXPORT_SYMBOL(tcp_prot);
|
综上，shutdown 和 close 的一个重要差异在于 shutdown 不会设置 SOCK_DEAD。
我们将复现脚本的 close()换成 shutdown()再测试，终于成功复现了 fin 被丢弃的结果！（并且通过打印日志，确定丢弃原因就是之前提到的
old_ack，终于验证了我们的假设。）
下面只需要回归线上场景，确认是否真的调用了 shutdown()关闭连接。经过线上同学的确认，此处
server 确实是用了 shutdown()关闭连接（通过 nginx 的 lingering_close）。
至此，终于真相大白！
03 总结
最后，回答最初的两个问题作为总结：
该现象是否是内核的合法行为？
是合法行为，是内核检查 ack 的逻辑导致的。
内核会根据收到的 ack 值，更新发送窗口参数 snd_una，并由 snd_una 判断 ack
包是否需要处理。
由于 fin-20622 的 ack 值小于 ack-20623，且 ack-20623 先到达，更新了snd_una。后到达的fin在ack检查过程中，对比snd_una时被认为是已经ack过的包，不需要再处理，结果被直接丢弃，并回传一个challenge_ack。导致了问题场景。
为什么本地复现失败了？
关闭 tcp 连接时，使用了 close()接口，而线上环境使用的是 shutdown()。
shutdown 不会设置SOCK_DEAD，而 close 则相反，导致复现时的代码路径与问题场景出现分歧。
04 番外：close()下的tcp状态转移
其实还遗留了一个问题：
为什么用 close()关闭连接时，没有观察到 fin 包的状态转移 FIN_WAIT_2 ->
TIMEWAIT（没有进入 tcp_rcv_state_process）？
这要从 FIN_WAIT_1 收到 ack 后讲起，上面的代码分析中提到，如果没有触发两个可疑的
break，处理 ack 时将会进入：
case TCP_FIN_WAIT1: {
int tmo;
···
else {
tcp_time_wait(sk, TCP_FIN_WAIT2, tmo);
goto discard;
}
break;
}
|
tcp_time_wait()主要逻辑如下：
/*
* Move a socket to time-wait or dead fin-wait-2 state.
*/
void tcp_time_wait(struct sock *sk, int state, int timeo)
{
const struct inet_connection_sock *icsk = inet_csk(sk);
const struct tcp_sock *tp = tcp_sk(sk);
struct inet_timewait_sock *tw;
struct inet_timewait_death_row *tcp_death_row = &sock_net(sk)->ipv4.tcp_death_row;
//创建tw，其中将tcp状态置为TCP_TIME_WAIT
tw = inet_twsk_alloc(sk, tcp_death_row, state);
if (tw) { //创建成功，则会进行初始化
struct tcp_timewait_sock *tcptw = tcp_twsk((struct sock *)tw);
const int rto = (icsk->icsk_rto << 2) - (icsk->icsk_rto >> 1); //计算超时时间
struct inet_sock *inet = inet_sk(sk);
tw->tw_transparent = inet->transparent;
tw->tw_mark = sk->sk_mark;
tw->tw_priority = sk->sk_priority;
tw->tw_rcv_wscale = tp->rx_opt.rcv_wscale;
tcptw->tw_rcv_nxt = tp->rcv_nxt;
tcptw->tw_snd_nxt = tp->snd_nxt;
tcptw->tw_rcv_wnd = tcp_receive_window(tp);
tcptw->tw_ts_recent = tp->rx_opt.ts_recent;
tcptw->tw_ts_recent_stamp = tp->rx_opt.ts_recent_stamp;
tcptw->tw_ts_offset = tp->tsoffset;
tcptw->tw_last_oow_ack_time = 0;
tcptw->tw_tx_delay = tp->tcp_tx_delay;
/* Get the TIME_WAIT timeout firing. */
//确定超时时间
if (timeo < rto)
timeo = rto;
if (state == TCP_TIME_WAIT)
timeo = sock_net(sk)->ipv4.sysctl_tcp_tw_timeout;
/* tw_timer is pinned, so we need to make sure BH are disabled
* in following section, otherwise timer handler could run before
* we complete the initialization.
*/
//更新维护timewait sock的结构
local_bh_disable();
inet_twsk_schedule(tw, timeo);
/* Linkage updates.
* Note that access to tw after this point is illegal.
*/
inet_twsk_hashdance(tw, sk, &tcp_hashinfo); //加入全局哈希表（tcp_hashinfo）
local_bh_enable();
} else {
/* Sorry, if we're out of memory, just CLOSE this
* socket up. We've got bigger problems than
* non-graceful socket closings.
*/
NET_INC_STATS(sock_net(sk), LINUX_MIB_TCPTIMEWAITOVERFLOW);
}
tcp_update_metrics(sk); //更新tcp统计指标，不影响本次行为
tcp_done(sk); //销毁掉sk
}
EXPORT_SYMBOL(tcp_time_wait);
|
可见，在这个过程中，原本的 sk 被销毁了，并且创建了对应的 inet_timewait_sock，进入计时。换言之，close的server
收到 ack 时，虽然会进 入FIN_WAIT_2，但是之后立即切换到了 TIMEWAIT 状态，且没有经过标准的tcp_set_state()函数，致使
eBPF 没有监控到。
之后再收到 fin 包时，则根本不会进入 tcp_rcv_state_process()，而是由外层tcp_v4_rcv()进行
timewait 流程处理。具体来讲，tcp_v4_rcv()将根据收到的 skb查询对应的内核 sk，这里会查到上面创建的
timewait_sock，其状态为TIMEWAIT，所以直接进入 timewait 的处理，核心代码如下：
int tcp_v4_rcv(struct sk_buff *skb)
{
struct net *net = dev_net(skb->dev);
struct sk_buff *skb_to_free;
int sdif = inet_sdif(skb);
int dif = inet_iif(skb);
const struct iphdr *iph;
const struct tcphdr *th;
bool refcounted;
struct sock *sk;
int ret;
···
th = (const struct tcphdr *)skb->data;
···
lookup:
sk = __inet_lookup_skb(&tcp_hashinfo, skb, __tcp_hdrlen(th), th->source,
th->dest, sdif, &refcounted); //从全局哈希表tcp_hashinfo中查询sk
···
process:
if (sk->sk_state == TCP_TIME_WAIT)
goto do_time_wait;
···
do_time_wait: //正常的timewait处理流程
···
goto discard_it;
}
|
综上，server 调用close()关闭连接，收到ack后会转入 FIN_WAIT_2，然后立刻转移为
TIMEWAIT，不需要等待 client 的 fin 包。
一种简单的定性理解：调用 close()的 socket 意味着完全关闭接收和发送，这样进入FIN_WAIT_2
等待对方的 fin 意义不大（等待对方fin的一个主要目的是确定对方发送完毕），所以在确认己方发送的
fin 被对面收到之后（收到了 client 针对 fin 的ack），就可以进入 TIMEWAIT
状态了。 |
