本文的目的

Docker原生提供了多种存储驱动，用户需要做的是结合自己的场景选用其中之一。没有一种存储驱动是适合所有场景的。本文先简单介绍如下几种存储驱动：AUFS、DeviceMapper、Btrfs、overlayFs、ZFS，之后说明PPTV在构建DCOS的选型过程。

如何指定存储驱动

用户决定使用哪款驱动，要在Docker守护进程启动时指定，当然指定的驱动必须被底层操作系统支持。如更换存储驱动，需重启守护进程。指定存储驱动的方法可参考Docker官网，操作简单方便。各存储驱动都封装了统一接口供守护进程调用，一旦完成初始化，存储驱动的差异对守护进程来说是透明的。

Copy On Write技术

想要有效的使用存储驱动，需要了解Docker如何存储镜像以及容器如何使用镜像。Docker镜像含有启动Docker容器所需的文件系统结构及其内容。在传统的Linux操作系统内核启动时，首先挂载一个只读的rootfs，当系统检测其完整性后，再将其切换为读写模式。而在Docker架构中，当Docker daemon为Docker容器挂载rootfs时，沿用了Linux内核启动时的方法，即将rootfs设为只读模式，在挂载完毕之后，在已有的只读rootfs上再挂载一个读写层。这样。可读写层处于Docker容器文件系统的最顶层，其下可能挂载多个只读层，只有在Docker容器运行过程中文件系统发生变化时，才会把文件拷贝到读写层再修改，这样的技术被称为写时复制（Copy On Write）。存储驱动提供了接口支持镜像分层与写时复制机制。

AUFS

Docker团队最开始在dotCloud内部便使用AUFS来运行容器，因此AUFS有最长的历史，也就拥有较为丰富的运维经验。AUFS层层堆叠多个文件系统层，然后每一层都对外公开一个单独的挂载点供访问。它每一次的查找总是先从最顶层开始，当某个文件需要作读写操作时该文件将会被复制到最顶层，因此在性能方面的瓶颈主要在于需要写入大文件的场景。不过AUFS存储驱动最主要的问题还是AUFS文件系统本身没有被纳入主流的Linux内核版本。

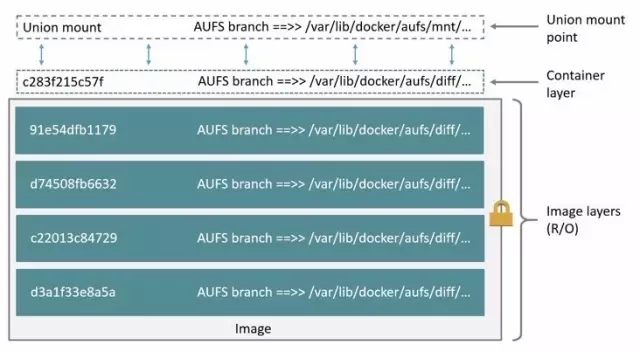

图1 AUFS镜像层容器层

DeviceMapper

DeviceMapper使用预分配技术来实现镜像分层，DeviceMapper的写时复制技术是基于块级别的，不同于AUFS基于文件级别。当Docker守护进程启动时，会创建预分配机制所必须的两个块设备：用作存储池的数据设备和维护元数据的设备，守护进程在预分配的存储池上创建一个基础设备，所有新的镜像层都是基础设备的一个快照，基础设备的大小默认为10GB，可以在守护进程启动时通过dm.basesize参数来修改这一配置。DeviceMapper有两种模式，默认为loop模式，生产环境建议使用direct-lvm模式，原因为loop模式是基于两个稀疏文件创建虚拟的块设备的，影响性能。

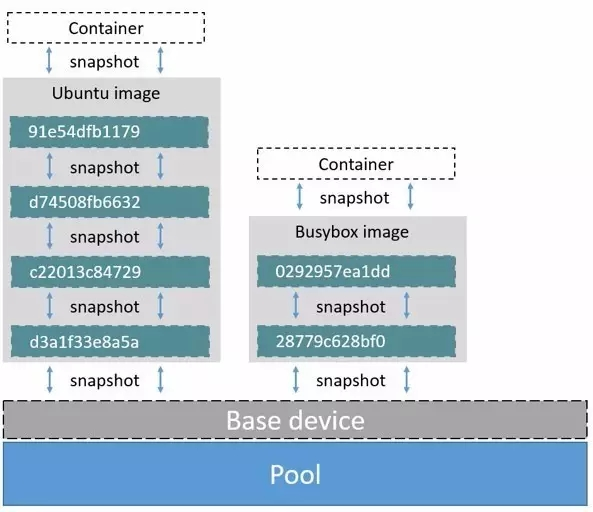

图2 DeviceMapper镜像层容器层

Btrfs

Btrfs以块为单位存储数据，一个块就是一段原始存储。Docker利用Btrfs的子卷特性，每一个新创建的容器都会被分配一个新的Btrfs子卷，如果存在父镜像层，那么它会以父镜像层子卷的一个快照的形式创建。

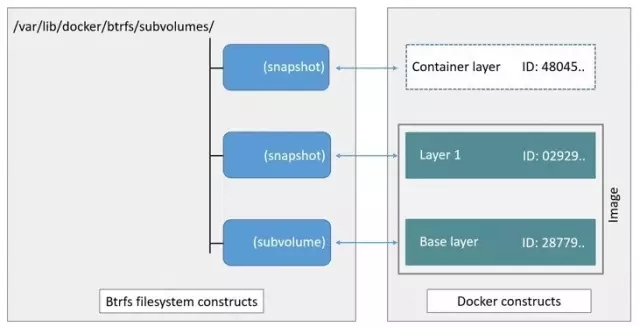

图3 Btrfs镜像层容器层

OverlayFs

OverlayFs是一个联合文件系统，与AUFS的做法有些类似，由于合并目录，overlayFs在查找效率方面作了不小的改进，不同于AUFS镜像层越多则查找时间越长。基于overlayFs技术有两种存储驱动：overlay与overlay2，根据官方文档，overlay要求内核版本3.18以上，overlay2要求内核版本4.0以上。但是我们经过尝试，可以在3.10内核使用overlay。

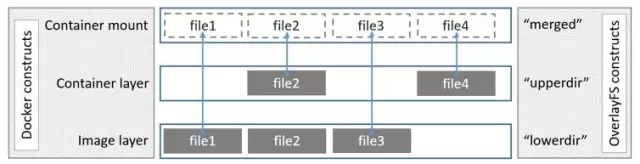

图4 overlay镜像层容器层

ZFS

ZFS是Sun公司（现在的Oracle）发明的并在CDDL条款下开源。而由于CDDL与GPL开源条款的不兼容，ZFS无法并入Linux内核主线。不过ZFS On Linux（ZoL）项目提供了一个可以单独安装的内核模块和用户空间工具。除非你在ZoL项目上已经有大量的实践经验，现阶段并不推荐在生产环境中使用zfs作为Docker的存储驱动。

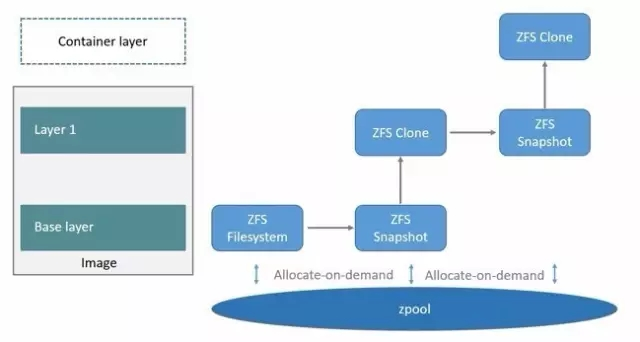

如下图所示，镜像的最底层（base layer）是一个ZFS文件系统。每一个镜像子层都是一个基于下层ZFS快照的ZFS克隆实体。一个容器的文件系统是一个ZFS克隆，下层是从镜像层创建的快照。所有数据实体都从zpool分配空间。

图5 ZFS镜像层容器层

我们的现状

在过去的一段时间，我们使用loop模式的DeviceMapper作为存储驱动，是Docker默认的，在使用过程中遇到一些问题。

[root@oak-qa-04 Deploy]# docker stop

如上面所示问题，不只一次出现，目前都没有完全解决，最终只能用重启Docker的方法，如果在生产环境中遇到这样的问题，应该是大家不希望看到的。

我们分析产生该问题的原因还是在于loop模式的的devicemapper所用的数据设备和元数据设备都只是绑定到回环设备上的稀疏文件，如不做特别的配置，这些文件大小一般看上去是100GB（如下图所示loop0）和2GB（如下图所示loop1），由于使用预分配机制，在实际写入数据之前，并不会真正占用100GB和2GB的磁盘空间。这样的机制让我们想到两个问题：1、稀疏文件性能不太好，且文件本身可能会损坏；2、由于预分配机制，待需要占用的时候，如果实际磁盘空间已经没有那么多了，就会发生异常。

[root@oak-qa-05]#lsblk
NAME  MAJ:MINRM   SIZE RO TYPE MOUNTPOINT
fd0               8:0   0   4k  0  disk
sda1
sda2
loop0              7:0    0  100G  0  loop
loop1              7:1    0   2G  0  loop

接下来如何选择

用户可根据自己的实际需要，考虑以下几个方面：容器密度、文件大小、是否IO密集等，以及自己在使用方面的喜好，来选择一种。

由于AUFS没有并入linux内核主线，overlay没有完全支持POSIX标准，ZFS也存在兼容性问题。鉴于DeviceMapper（loop模式）之前遇到种种问题，所以我们计划在Btrfs与DeviceMapper（direct-lvm模式）两者中选一种，下面对他们进行一些IO性能的测试，之后在现有环境中部分部署Btrfs，部分部署DeviceMapper，对稳定性进行比较。

大家对于打算使用的存储驱动，可以关注官方网站的bug列表，也是一个可参考的因素。

IO性能测试

使用IOzone测试工具，该工具参数多样，可灵活使用，测试各种读写，我们结合自己的场景，主要测试读的速度，主要关注文件大小在几百kKB到几MB之间的数据，仅比较Btrfs与DeviceMapper。

测试环境

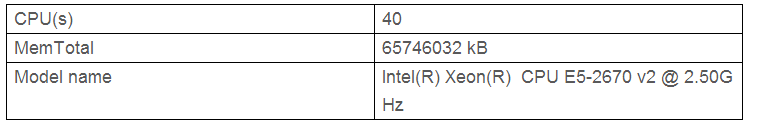

宿主机配置如下：

测试1

Read（读测试），文件大小为4k到128k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

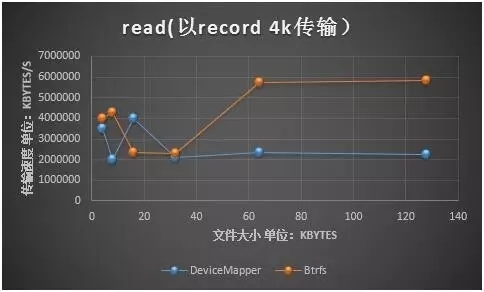

图6 测试1

测试2

Read（读测试），文件大小为128k到8192k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

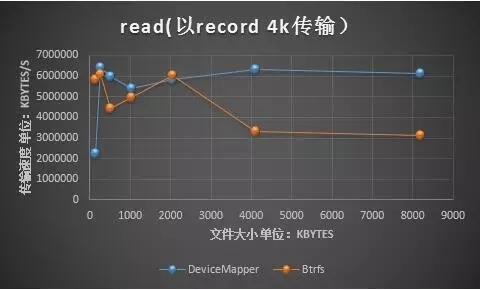

图7 测试2

测试3

Read（读测试），文件大小为256k到16384k，以record 256k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

图8 测试3

测试4

Reread（对刚读过的文件重读），文件大小为4k到128k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

图9 测试4

测试5

Reread（对刚读过的文件重读），文件大小为128k到8192k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

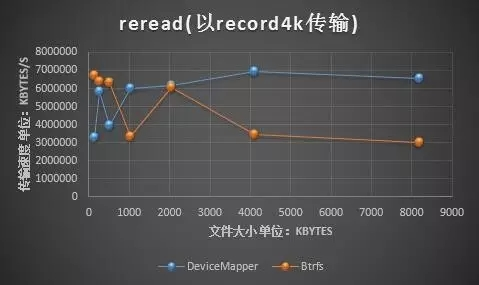

图10 测试5

测试6

Reread（对刚读过的文件重读），文件大小为256k到16384k，以record 256k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

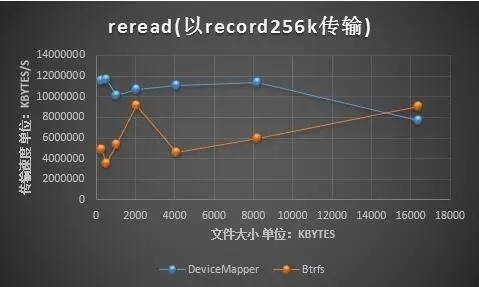

图11 测试6

测试7

Random read（随机读），文件大小为4k到128k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

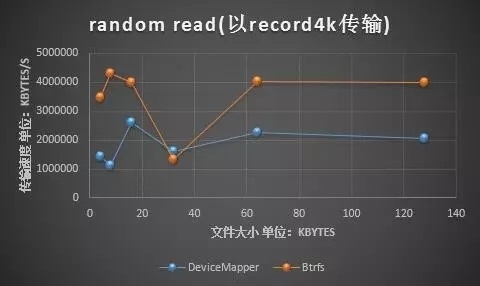

图12 测试7

测试8

Random read（随机读），文件大小为128k到8192k，以record 4k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

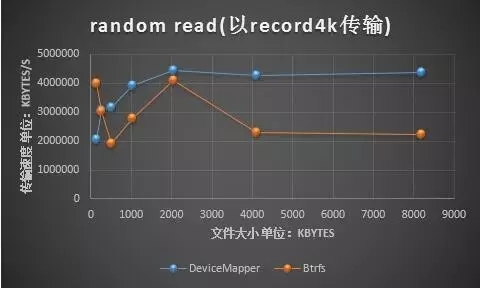

图13 测试8

测试9

Random read（随机读），文件大小为256k到16384k，以record 256k来传输，测试结果如下图所示：

红色为Btrfs，蓝色为DeviceMapper；

横坐标为文件大小，单位为kBytes，纵坐标为传输速度，单位为kBytes/s；

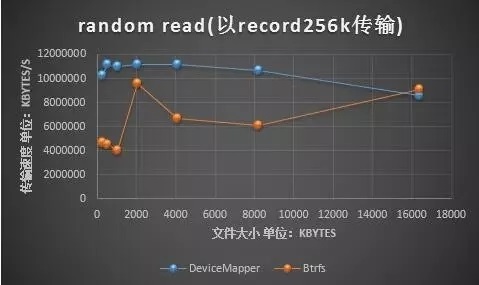

图14 测试9

小结

对于我们目前打算用docker上线的pp云等服务，主要关注从几百KB到几MB大小的文件，只需考虑读，写的操作是采用挂载卷的方式，不会直接写在容器里。在读的方面，devicemapper比Btrfs性能略好。在稳定性方面的比较，由于线下的试验并不能完全模仿线上的场景，初步打算上线时一部分容器运行在devicemapper存储驱动的环境下，一部分容器运行在Btrfs存储驱动的环境下，进行观察、比较。
