本文算是个人对Storm应用和学习的一个总结，由于不太懂Clojure语言，所以无法更多地从源码分析，但是参考了官网、好多朋友的文章，以及《Storm Applied: Strategies for real-time event processing》这本书，以及结合自己使用Storm的经历，希望对于想深入一点了解Storm原理的朋友能有所帮助，有不足之处欢迎拍砖交流。

Storm集群架构

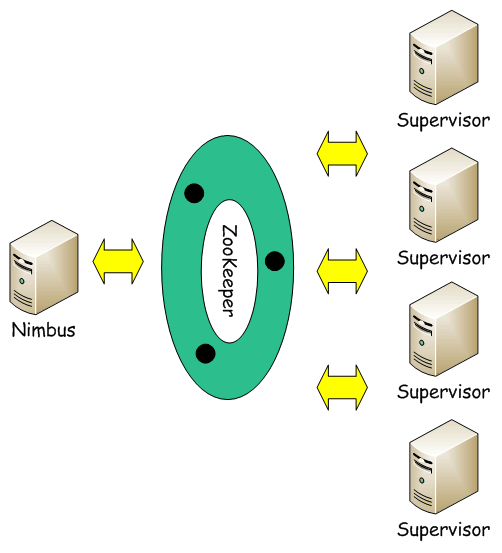

Storm集群采用主从架构方式，主节点是Nimbus，从节点是Supervisor，有关调度相关的信息存储到ZooKeeper集群中，架构如下图所示：

具体描述，如下所示：

Nimbus

Storm集群的Master节点，负责分发用户代码，指派给具体的Supervisor节点上的Worker节点，去运行Topology对应的组件（Spout/Bolt）的Task。

Supervisor

Storm集群的从节点，负责管理运行在Supervisor节点上的每一个Worker进程的启动和终止。通过Storm的配置文件中的supervisor.slots.ports配置项，可以指定在一个Supervisor上最大允许多少个Slot，每个Slot通过端口号来唯一标识，一个端口号对应一个Worker进程（如果该Worker进程被启动）。

ZooKeeper

用来协调Nimbus和Supervisor，如果Supervisor因故障出现问题而无法运行Topology，Nimbus会第一时间感知到，并重新分配Topology到其它可用的Supervisor上运行。

Stream Groupings

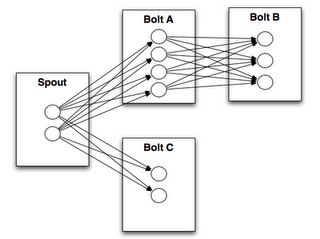

Storm中最重要的抽象，应该就是Stream grouping了，它能够控制Spot/Bolt对应的Task以什么样的方式来分发Tuple，将Tuple发射到目的Spot/Bolt对应的Task，如下图所示：

目前，Storm Streaming Grouping支持如下几种类型：

Shuffle Grouping：随机分组，跨多个Bolt的Task，能够随机使得每个Bolt的Task接收到大致相同数目的Tuple，但是Tuple不重复

Fields Grouping：根据指定的Field进行分组 ，同一个Field的值一定会被发射到同一个Task上

Partial Key Grouping：与Fields grouping 类似，根据指定的Field的一部分进行分组分发，能够很好地实现Load balance，将Tuple发送给下游的Bolt对应的Task，特别是在存在数据倾斜的场景，使用 Partial Key grouping能够更好地提高资源利用率

All Grouping：所有Bolt的Task都接收同一个Tuple（这里有复制的含义）

Global Grouping：所有的流都指向一个Bolt的同一个Task（也就是Task ID最小的）

None Grouping：不需要关心Stream如何分组，等价于Shuffle grouping

Direct Grouping：由Tupe的生产者来决定发送给下游的哪一个Bolt的Task ，这个要在实际开发编写Bolt代码的逻辑中进行精确控制

Local or Shuffle Grouping：如果目标Bolt有1个或多个Task都在同一个Worker进程对应的JVM实例中，则Tuple只发送给这些Task

另外，Storm还提供了用户自定义Streaming Grouping接口，如果上述Streaming Grouping都无法满足实际业务需求，也可以自己实现，只需要实现backtype.storm.grouping.CustomStreamGrouping接口，该接口定义了如下方法：

List<Integer> chooseTasks(int taskId, List<Object> values)

上面几种Streaming Group的内置实现中，最常用的应该是Shuffle Grouping、Fields Grouping、Direct Grouping这三种，使用其它的也能满足特定的应用需求。

Acker原理

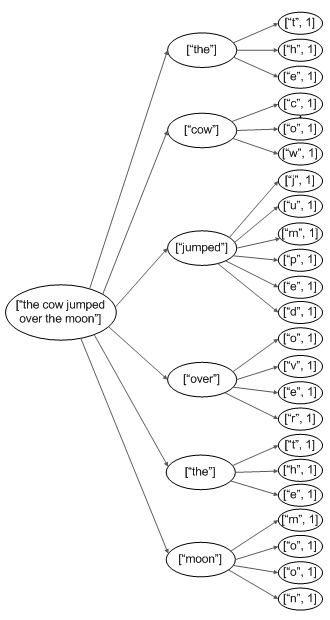

首先，我们理解一下Tuple Tree的概念，要计算英文句子中每个字母出现的次数，形成的Tuple Tree如下图所示：

对上述这个例子，也就是说，运行时每一个英文句子都会对应一个Tuple Tree，一个Tuple Tree可能很大，也可能很小，与具体的业务需求有关。

另外，Acker也是一个Bolt组件，只不过我们实现处理自己业务逻辑时，不需要关心Acker Bolt的实现，在提交实现的Topology到Storm集群后，会在初始化Topology时系统自动为我们的Topology增加Acker这个Bolt组件，它的主要功能是负责跟踪我们自己实现的Topology中各个Spout/Bolt所处理的Tuple之间的关系（或者可以说是，跟踪Tuple Tree的处理进度）。

下面，我们描述一下Acker的机制，如下所示：

Spout的一个Task创建一个Tuple时，即在Spout的nextTuple()方法中实现从特定数据源读取数据的处理逻辑中，会与Acker进行通信，向Acker发送消息，Acker保存该Tuple对应信息：{:spout-task task-id :val ack-val)}

Bolt在emit一个新的子Tuple时，会保存子Tuple与父Tuple的关系

在Bolt中进行ack时，会计算出父Tuple与由该父Tuple新生成的所有子Tuple的一个异或值，将该值发送给Acker（计算异或值：tuple-id ^ (child-tuple-id1 ^ child-tuple-id2 … ^ child-tuple-idN)）。可见，这里Bolt并没有把所有生成的子Tuple发送给Acker，这要比发送一个异或值大得多了，只发送一个异或值大大降低了Bolt与Acker之间网络通信的开销

Acker收到Bolt发送的异或值，与当前保存的task-id对应的初始ack-val做异或，tuple-id与ack-val相同，异或结果为0，但是子Tuple的child-tuple-id等并不互相相同，只有等所有的子Tuple的child-tuple-id都执行ack回来，最后ack-val就为0，表示整个Tuple树处理成功。无论成功与失败，最后都要从Acker维护的队列中移除。

最后，Acker会向产生该原始父Tuple的Spout对应的Task发送通知，成功或者失败，回调Spout的ack或fail方法。如果我们在实现Spout时，重写了ack和fail方法，处理回调就会执行这里的逻辑。

Storm设计：组件抽象

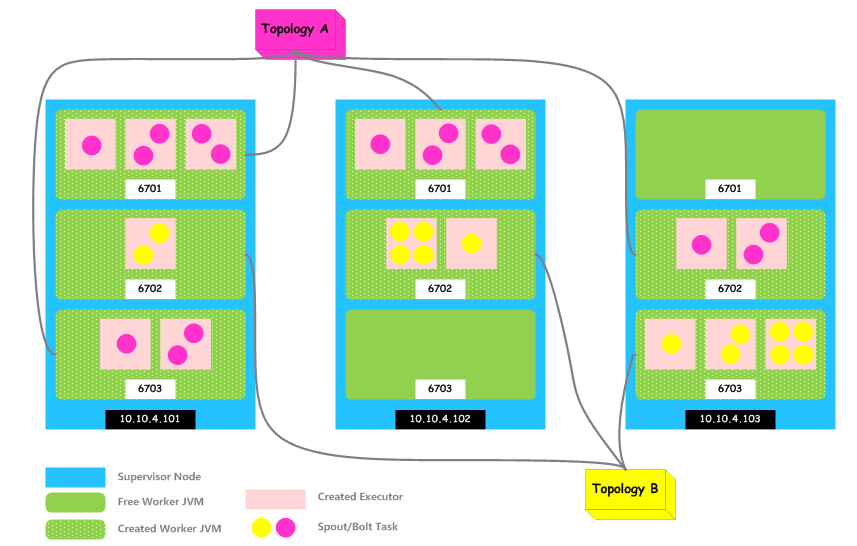

我们编写的处理业务逻辑的Topology提交到Storm集群后，就会发生任务的调度和资源的分配，从而也会基于Storm的设计，出现各种各样的组件。我们先看一下，Topology提交到Storm集群后的运行时部署分布图，如下图所示：

通过上图我们可以看出，一个Topology的Spout/Bolt对应的多个Task可能分布在多个Supervisor的多个Worker内部。而每个Worker内部又存在多个Executor，根据实际对Topology的配置在运行时进行计算并分配。

从运行Topology的Supervisor节点，到最终的Task运行时对象，我们大概需要了解Storm抽象出来的一些概念，由于相对容易，我简单说明一下：

Topology：Storm对一个分布式计算应用程序的抽象，目的是通过一个实现Topology能够完整地完成一件事情（从业务角度来看）。一个Topology是由一组静态程序组件（Spout/Bolt）、组件关系Streaming Groups这两部分组成。

Spout：描述了数据是如何从外部系统（或者组件内部直接产生）进入到Storm集群，并由该Spout所属的Topology来处理，通常是从一个数据源读取数据，也可以做一些简单的处理（为了不影响数据连续地、实时地、快速地进入到系统，通常不建议把复杂处理逻辑放在这里去做）。

Bolt：描述了与业务相关的处理逻辑。

上面都是一些表达静态事物（组件）的概念，我们编写完成一个Topology之后，上面的组件都以静态的方式存在。下面，我们看一下提交Topology运行以后，会产生那些动态的组件（概念）：

Task：Spout/Bolt在运行时所表现出来的实体，都称为Task，一个Spout/Bolt在运行时可能对应一个或多个Spout Task/Bolt Task，与实际在编写Topology时进行配置有关。

Worker：运行时Task所在的一级容器，Executor运行于Worker中，一个Worker对应于Supervisor上创建的一个JVM实例

Executor：运行时Task所在的直接容器，在Executor中执行Task的处理逻辑；一个或多个Executor实例可以运行在同一个Worker进程中，一个或多个Task可以运行于同一个Executor中；在Worker进程并行的基础上，Executor可以并行，进而Task也能够基于Executor实现并行计算

Topology并行度计算

有关Topology的并行度的计算，官网上有一篇文章介绍（后面参考链接中已附上），我们这里详细解释一下，对于理解Storm UI上面的一些统计数据也会有很大帮助。在编写代码设置并行度的时候，并行度只是一个提示信息，Storm会根据这个提示信息并结合其他一些参数配置（Task个数、Worker个数），去计算运行时的并行度，这个并行度实际上描述的是，组成一个Topology的多个Spout/Bolt的运行时表现实体Task的分布，所以我们可能会想关注从一个Topology的角度去看，这些设置了并行度的Spout/Bolt对应的运行时Task，在集群的多个Worker进程之间，以及Executor内部是如何分布的。

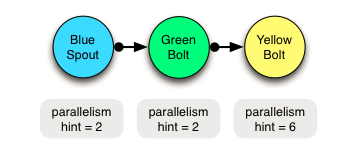

下面是例子给出的Topology的设计，如下图所示：

对该例子Topology配置了2个Worker，对应的代码示例如下所示：

conf.setNumWorkers(2);
// 该Topology运行在Supervisor节点的2个Worker进程中



topologyBuilder.setSpout("blue-spout", new BlueSpout(), 2);
 // 设置并行度为2，则Task个数为2*1



topologyBuilder.setBolt("green-bolt", new GreenBolt(), 2)

               .setNumTasks(4)

               .shuffleGrouping("blue-spout");
// 设置并行度为2，设置Task个数为4 ，则Task个数为4



topologyBuilder.setBolt("yellow-bolt", new YellowBolt(), 6)

               .shuffleGrouping("green-bolt");
// 设置并行度为6，则Task个数为6*1

那么，下面我们看Storm是如何计算一个Topology运行时的并行度，并分配到2个Worker中的：

计算Task总数：2*1+4+6*1=12（总计创建12个Task实例）

计算运行时Topology并行度：10/2=5（每个Worker对应5个Executor）

将12个Task分配到2个Worker中的5*2个Executor中：应该是每个Worker上5个Executor，将6个Task分配到5个Executor中

每个Worker中分配6个Task，应该是分配3个Yellow Task、2个Green Task、1个Blue Task

Storm内部优化：会把同类型的Task尽量放到同一个Executor中运行

分配过程：从Task个数最少的开始，1个Blue Task只能放到一个Executor，总计1个Executor被占用；2个Green Task可以放到同一个Executor中，总计2个Executor被占用；最后看剩下的3个Yellow Task能否分配到5-2=3个Executor中，显然每个Yellow Task对应一个Executor

从直观上看，其实分配Task到多个Executor中的分配结果有很多种，都能满足尽量让同类型Task在相同的Executor中，有关Storm的计算实现可以参考源码。

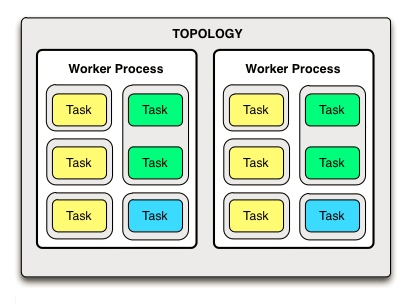

上述例子Topology在运行时，多个Task分配到集群中运行分布的结果，如下图所示：

Storm内部原理

一个Topology提交到Storm集群上运行，具体的处理流程非常微妙，有点复杂。首先，我们通过要点的方式来概要地说明：

每个Executor可能存在一个Incoming Queue和一个Outgoing Queue，这两个队列都是使用的LMAX Disruptor Queue（可以通过相关资料来了解）

两个LMAX Disruptor Queue的上游和下游，都会有相关线程去存储/取出Tuple

每个Executor可能存在一个Send Thread，用来将处理完成生成的新的Tuple放到属于该Executor的Outgoing Queue队列

每个Executor一定存在一个Main Thread，用来处理衔接Spout Task/Bolt Task与前后的Incoming Queue、Outgoing Queue

每个Worker进程内部可能存在一个Receive Thread，用来接收由上游Worker中的Transfer Thread发送过来的Tuple，在一个Worker内部Receive Thread是被多个Executor共享的

每个Worker进程内部可能存在一个Outgoing Queue，用来存放需要跨Worker传输的Tuple（其内部的Transfer Thread会从该队列中读取Tuple进行传输）

每个Worker进程内部可能存在一个Transfer Thread，用来将需要在Worker之间传输的Tuple发送到下游的Worker内

上面，很多地方我使用了“可能”，实际上大部分情况下是这样的，注意了解即可。下面，我们根据Spout Task/Bolt Task运行时分布的不同情况，分别阐述如下：

Spout Task在Executor内部运行

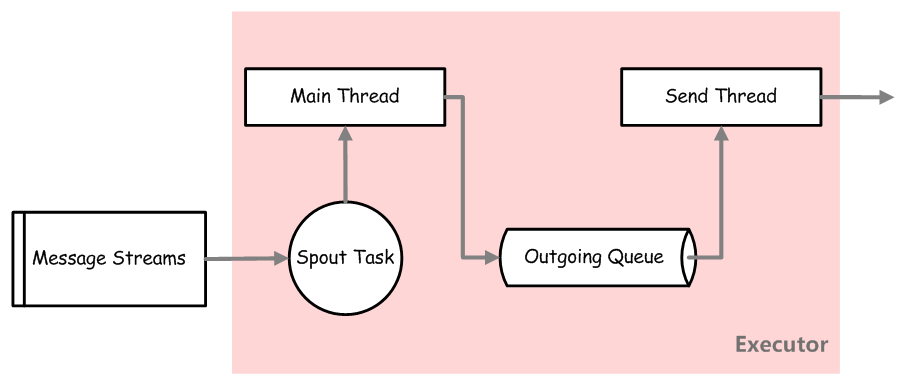

Spout Task和Bolt Task运行时在Executor中运行有一点不同，如果Spout Task所在的同一个Executor中没有Bolt Task，则该Executor中只有一个Outgoing Queue用来存放将要传输到Bolt Task的队列，因为Spout Task需要从一个给定的数据源连续不断地读入数据而形成流。在一个Executor中，Spout Task及其相关组件的执行流程，如下图所示：

上图所描述的数据流处理流程，如下所示：

Spout Task从外部数据源读取消息或事件，在实现的Topology中的Spout中调用nextTuple()方法，并以Tuple对象的格式emit()读取到的数据

Main Thread处理输入的Tuple，然后放入到属于该Executor的Outgoing Queue中

属于该Executor的Send Thread从Outgoing Queue中读取Tuple，并传输到下游的一个或多个Bolt Task去处理

Bolt Task在Executor内部运行

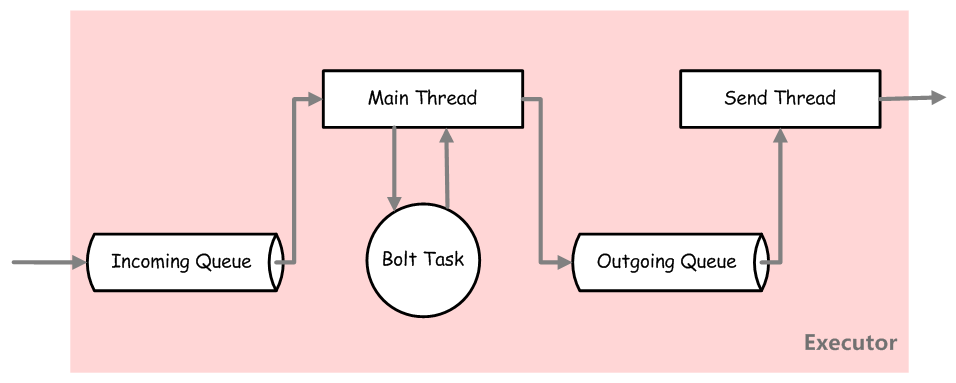

前面说过，Bolt Task运行时在Executor中与Spout Task有一点不同，一个Bolt Task所在的Executor中有Incoming Queue和Outgoing Queue这两个队列，Incoming Queue用来存放数据流处理方向上，该Bolt Task上游的组件（可能是一个或多个Spout Task/Bolt Task）发射过来的Tuple数据，Outgoing Queue用来存放将要传输到下游Bolt Task的队列。如果该Bolt Task是数据流处理方向上最后一个组件，而且对应execute()方法没有再进行emit()创建的Tupe数据，那么该Bolt Task就没有Outgoing Queue这个队列。在一个Executor中，一个Bolt Task用来衔接上游（Spout Task/Bolt Task）和下游（Bolt Task）的组件，在该Bolt Task所在的Executor内其相关组件的执行流程，如下图所示：

上图所描述的数据流处理流程，如下所示：

Spout Task/Bolt Task将Tupe传输到下游该Bolt Task所在的Executor的Incoming Queue中

Main Thread从该Executor的Incoming Queue中取出Tuple，并将Tupe发送给Bolt Task去处理

Bolt Task执行execute()方法中的逻辑处理该Tuple数据，并生成新的Tuple，然后调用emit()方法将Tuple发送给下一个Bolt Task处理（这里，实际上是Main Thread将新生成的Tuple放入到该Executor的Outgoing Queue中）

属于该Executor的Send Thread从Outgoing Queue中读取Tuple，并传输到下游的一个或多个Bolt Task去处理

同一Worker内2个Spout Task/Bolt Task之间传输tuple

在同一个Worker JVM实例内部，可能创建多个Executor实例，那么我们了解一下，一个Tuple是如何在两个Task之间传输的，可能存在4种情况，在同一个Executor中的情况有如下2种：

1个Spout Task和1个Bolt Task在同一个Executor中

2个Bolt Task在同一个Executor中

我们后面会对类似这种情况详细说明，下面给出的是，2个不同的Executor中Task运行的情况，分别如下图所示：

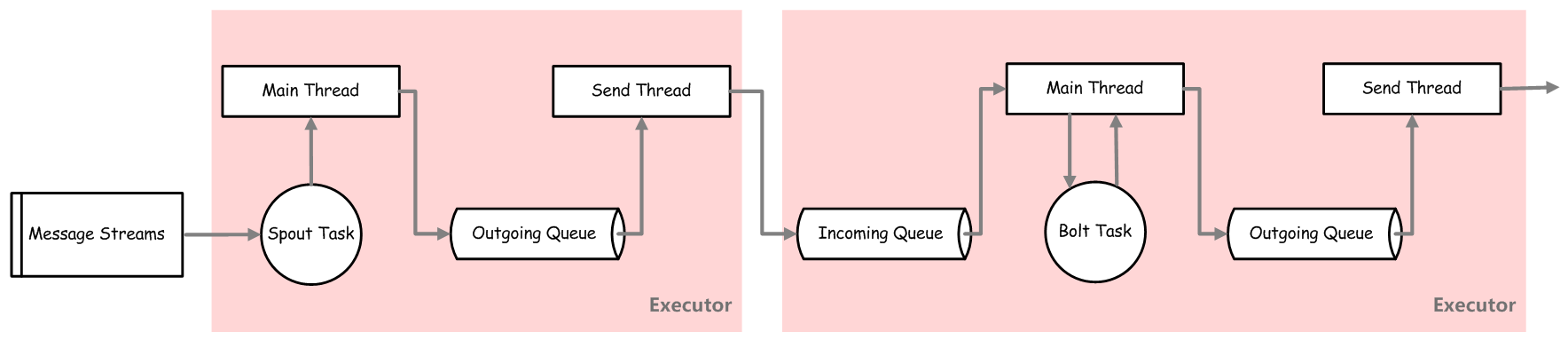

1个Spout Task和1个Bolt Task在不同的2个Executor中

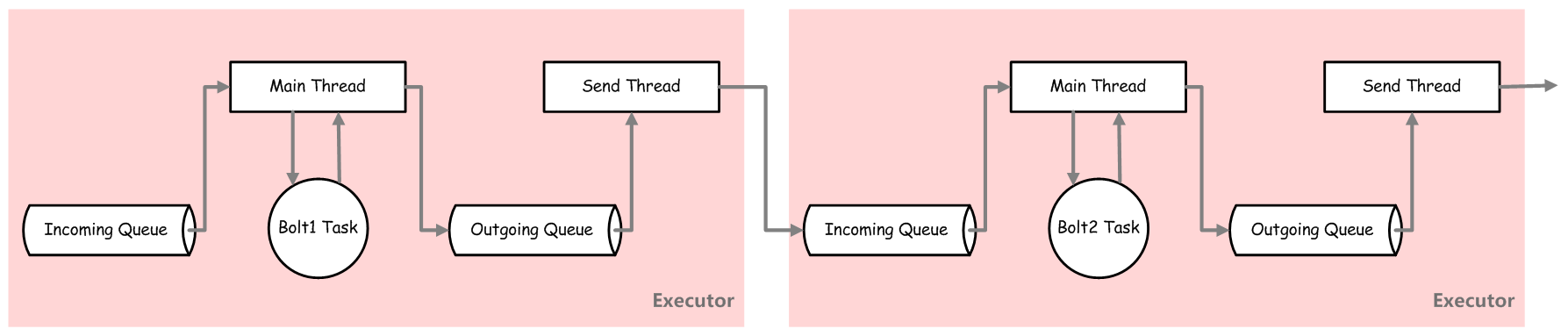

2个Bolt Task在不同的2个Executor中

通过前面了解一个Spout Task和一个Bolt Task运行的过程，对上面两种情况便很好理解，不再累述。

不同Worker内2个Executor之间传输tuple

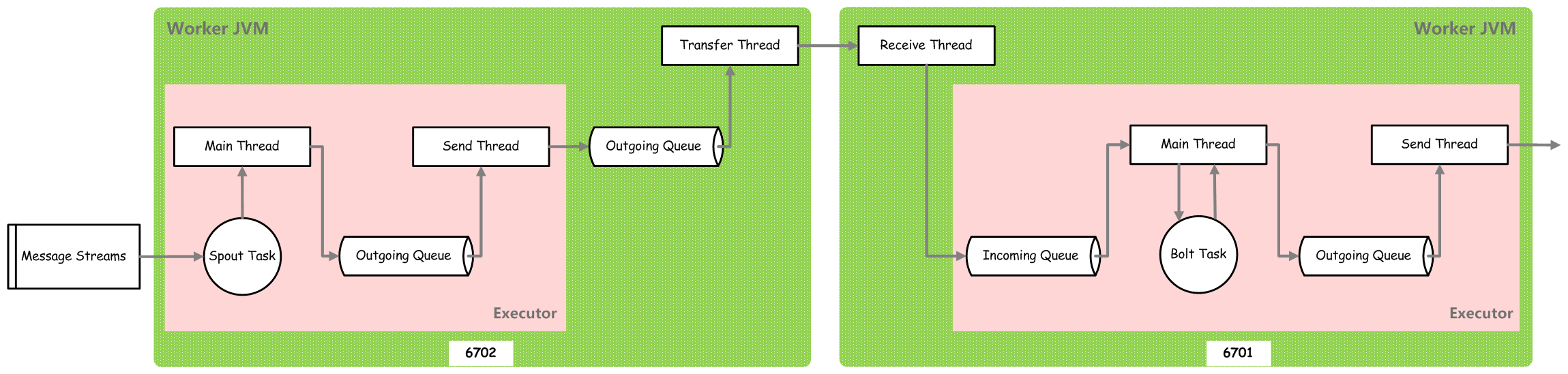

如果是在不同的Worker进程内，也就是在两个隔离的JVM实例上，无论是否在同一个Supervisor节点上，Tuple的传输的逻辑是统一的。这里，以一个Spout Task和一个Bolt Task分别运行在两个Worker进程内部为例，如下图所示：

处理流程和前面的类似，只不过如果两个Worker进程分别在两个Supervisor节点上，这里Transfer Thread传输Tuple走的是网络，而不是本地。

Tuple在Task之间路由过程

下面，我们关心每一个Tuple是如何在各个Bolt的各个Task之间传输，如何将一个Tuple路由（Routing）到下游Bolt的多个Task呢？

这里，我们应该了解一下，作为在Task之间传输的消息的表示形式，定义TaskMessage类的代码，如下所示：

package backtype.storm.messaging;



import java.nio.ByteBuffer;



public class TaskMessage {

    private int _task;

    private byte[] _message;



    public TaskMessage(int task, byte[] message) {

        _task = task;

        _message = message;

    }



    public int task() {

        return _task;

    }



    public byte[] message() {

        return _message;

    }



    public ByteBuffer serialize() {

        ByteBuffer bb = ByteBuffer.allocate(_message.length + 2);

        bb.putShort((short) _task);

        bb.put(_message);

        return bb;

    }



    public void deserialize(ByteBuffer packet) {

        if (packet == null)

            return;

        _task = packet.getShort();

        _message = new byte[packet.limit() - 2];

        packet.get(_message);

    }

}

可见，每一个Task都给定一个Topology内部唯一的编号，就能够将任意一个Tuple正确地路由到下游需要处理该Tuple的Bolt Task。

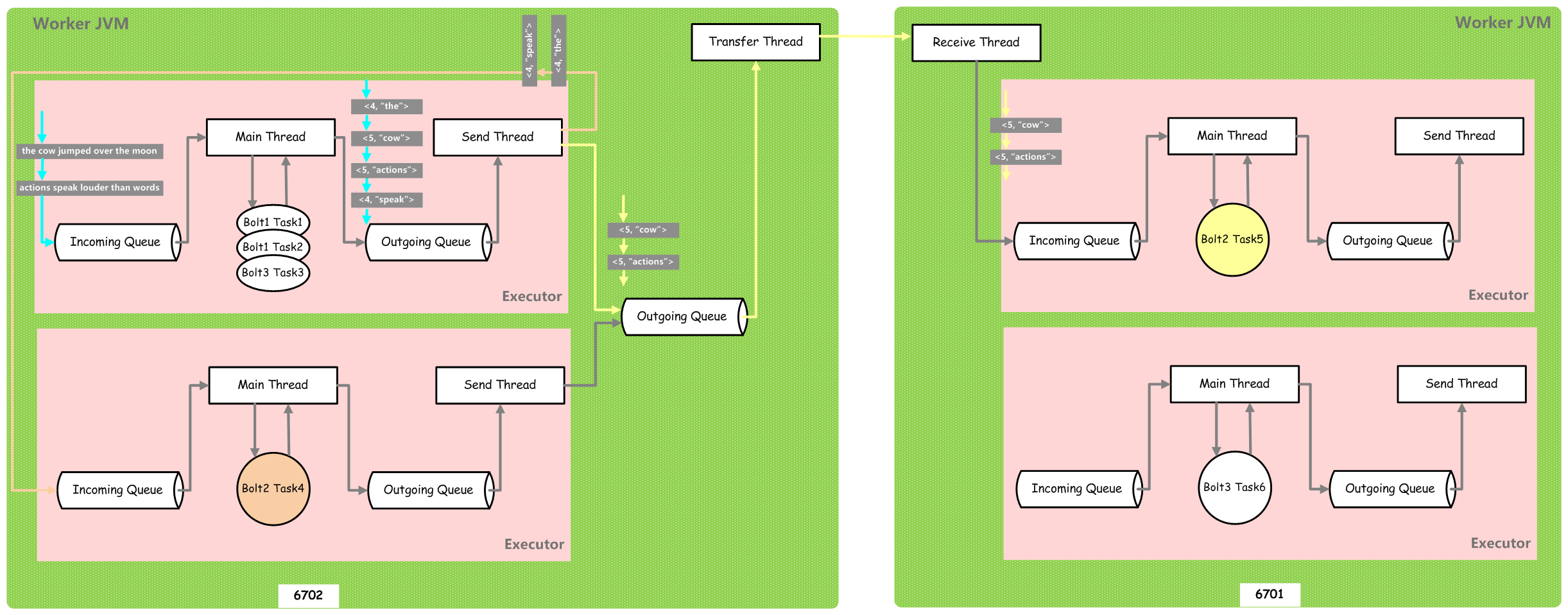

假设，存在一个Topology，包含3个Bolt，分别为Bolt1、Bolt2、Bolt3，他们之间的关系也是按照编号的顺序设置的，其中Bolt1有个2个Task，Bolt2有2个Task，Bolt3有2个Task，这里我们只关心Bolt1 Task到Bolt2 Task之间的数据流。具体的路由过程，如下图所示：

上图中，Bolt2的两个Task分布到两个Worker进程之内，所以，当上游的Bolt1的2个Task处理完输入的Tuple并生成新的Tuple后，会有根据Bolt2的Task的编号，分别进行如下处理：

Bolt2 Task4分布在第一个Worker进程内，则Bolt1生成的新的Tupe直接由该Executor的Send Thread，放到第一个Worker内部的另一个Executor的Incoming Queue

Bolt2 Task5分布在第二个Worker进程内，则Bolt1生成的新的Tupe被Executor的Send Thread放到该Executor所在的第一个Worker的Outgoing Queue中，由第一个Worker的Transfer Thread发送到另一个Worker内（最终路由给Bolt2 Task5去处理）

通过上面处理流程可以看出，每个Executor应该维护Task与所在的Executor之间的关系，这样才能正确地将Tuple传输到目的Bolt Task进行处理。
