Grafana 是一个有着丰富指标的开源控制面板。在可视化大规模测量数据的时候是非常有用的。根据不同的指标数据，它提供了一个强大、优雅的来创建、分享和浏览数据的方式。
它提供了丰富多样、灵活的图形选项。此外，针对数据源(Data Source)，它支持许多不同的存储后端。每个数据源都有针对特定数据源的特性和功能所定制的查询编辑器。Grafana
提供了对下述数据源的正式支持：Graphite、InfluxDB、OpenTSDB、 Prometheus、Elasticsearch
和 Cloudwatch。
每个数据源的查询语言和能力显然是不同的，你可以将来自多个数据源的数据混合到一个单一的仪表盘上，但每个面板(Panel)被绑定到属于一个特定组织(Organization)的特定数据源上。它支持验证登录和基于角色的访问控制方案。它是作为一个独立软件部署，使用
Go 和 JavaScript 编写的。
在这篇文章，我将讲解如何在 Ubuntu 16.04 上安装 Grafana 并使用这个软件配置 Docker
监控。
先决条件
安装好 Docker 的服务器
安装 Grafana
我们可以在 Docker 中构建我们的 Grafana。 有一个官方提供的
Grafana Docker 镜像。请运行下述命令来构建Grafana 容器。
| root@ubuntu:~#
docker run -i -p 3000:3000 grafana/grafana
Unable to find image 'grafana/grafana:latest'
locally
latest: Pulling from grafana/grafana
5c90d4a2d1a8: Pull complete
b1a9a0b6158e: Pull complete
acb23b0d58de: Pull complete
Digest: sha256:34ca2f9c7986cb2d115eea373083f7150a2b9b753210546d14477e2276074ae1
Status: Downloaded newer image
for grafana/grafana:latest
t=2016-07-27T15:20:19+0000 lvl=info
msg="Starting Grafana"
logger=main version=3.1.0 commit=v3.1.0
compiled=2016-07-12T06:42:28+0000
t=2016-07-27T15:20:19+0000 lvl=info
msg="Config loaded from"
logger=settings file=/usr/share/grafana/conf/defaults.ini
t=2016-07-27T15:20:19+0000 lvl=info
msg="Config loaded from"
logger=settings file=/etc/grafana/grafana.ini
t=2016-07-27T15:20:19+0000 lvl=info
msg="Config overriden from
command line" logger=settings
arg="default.paths.data=/var/lib/grafana"
t=2016-07-27T15:20:19+0000 lvl=info
msg="Config overriden from command
line" logger=settings arg="default.paths.logs=/var/log/grafana"
t=2016-07-27T15:20:19+0000 lvl=info
msg="Config overriden from command
line" logger=settings arg="default.paths.plugins=/var/lib/grafana/plugins"
t=2016-07-27T15:20:19+0000 lvl=info
msg="Path Home" logger=settings
path=/usr/share/grafana
t=2016-07-27T15:20:19+0000 lvl=info
msg="Path Data" logger=settings
path=/var/lib/grafana
t=2016-07-27T15:20:19+0000 lvl=info
msg="Path Logs" logger=settings
path=/var/log/grafana
t=2016-07-27T15:20:19+0000 lvl=info
msg="Path Plugins" logger=settings
path=/var/lib/grafana/plugins
t=2016-07-27T15:20:19+0000 lvl=info
msg="Initializing DB" logger=sqlstore
dbtype=sqlite3
t=2016-07-27T15:20:20+0000 lvl=info
msg="Executing migration" logger=migrator
id="create playlist table
v2"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Executing migration" logger=migrator
id="create playlist item
table v2"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Executing migration" logger=migrator
id="drop preferences table
v2"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Executing migration" logger=migrator
id="drop preferences table
v3"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Executing migration" logger=migrator
id="create preferences table
v3"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Created default admin user: [admin]"
t=2016-07-27T15:20:20+0000 lvl=info
msg="Starting plugin search" logger=plugins
t=2016-07-27T15:20:20+0000 lvl=info
msg="Server Listening" logger=server
address=0.0.0.0:3000 protocol=http
subUrl=
|
我们可以通过运行此命令确认 Grafana 容器的工作状态 docker ps -a 或通过这个URL访问
http://Docker IP:3000。
所有的 Grafana 配置设置都使用环境变量定义，在使用容器技术时这个是非常有用的。Grafana
配置文件路径为 /etc/grafana/grafana.ini。
理解配置项
Grafana 可以在它的 ini 配置文件中指定几个配置选项，或可以使用前面提到的环境变量来指定。
配置文件位置
通常配置文件路径：
默认配置文件路径 : $WORKING_DIR/conf/defaults.ini
自定义配置文件路径 : $WORKING_DIR/conf/custom.ini
PS：当你使用 deb、rpm 或 docker 镜像安装 Grafana 时，你的配置文件在 /etc/grafana/grafana.ini。
理解配置变量
现在我们看一些配置文件中的变量：
instance_name：这是 Grafana 服务器实例的名字。默认值从 ${HOSTNAME}
获取，其值是环境变量HOSTNAME，如果该变量为空或不存在，Grafana 将会尝试使用系统调用来获取机器名。
[paths]：这些路径通常都是在 init.d 脚本或 systemd service 文件中通过命令行指定。
data：这个是 Grafana 存储 sqlite3 数据库(如果使用)、基于文件的会话(如果使用)，和其他数据的路径。
logs：这个是 Grafana 存储日志的路径。
[server]
http_addr：应用监听的 IP 地址，如果为空，则监听所有的接口。
http_port：应用监听的端口，默认是 3000，你可以使用下面的命令将你的 80 端口重定向到 3000
端口：$iptables -t nat -A PREROUTING -p tcp --dport 80
-j REDIRECT --to-port 3000
root_url : 这个 URL 用于从浏览器访问 Grafana 。
cert_file : 证书文件的路径(如果协议是 HTTPS)。
cert_key : 证书密钥文件的路径(如果协议是 HTTPS)。
[database]：Grafana 使用数据库来存储用户和仪表盘以及其他信息，默认配置为使用内嵌在 Grafana
主二进制文件中的 SQLite3。
type：你可以根据你的需求选择 MySQL、Postgres、SQLite3。
path：仅用于选择 SQLite3 数据库时，这个是数据库所存储的路径。
host：仅适用 MySQL 或者 Postgres。它包括 IP 地址或主机名以及端口。例如，Grafana
和 MySQL 运行在同一台主机上设置如： host = 127.0.0.1:3306。
name：Grafana 数据库的名称，把它设置为 Grafana 或其它名称。
user：数据库用户(不适用于 SQLite3)。
password：数据库用户密码(不适用于 SQLite3)。
ssl_mode：对于 Postgres，使用 disable，require，或 verify-full
等值。对于 MySQL，使用 true，false，或 skip-verify。
ca_cert_path：(只适用于 MySQL)CA 证书文件路径，在多数 Linux 系统中，证书可以在
/etc/ssl/certs 找到。
client_key_path：(只适用于 MySQL)客户端密钥的路径，只在服务端需要用户端验证时使用。
client_cert_path：(只适用于 MySQL)客户端证书的路径，只在服务端需要用户端验证时使用。
server_cert_name：(只适用于 MySQL)MySQL 服务端使用的证书的通用名称字段。如果
ssl_mode 设置为 skip-verify 时可以不设置。
[security]
admin_user：这个是 Grafana 默认的管理员用户的用户名，默认设置为 admin。
admin_password：这个是 Grafana 默认的管理员用户的密码，在第一次运行时设置，默认为
admin。
login_remember_days：保持登录/记住我的持续天数。
secret_key：用于保持登录/记住我的 cookies 的签名。
设置监控的重要组件
我们可以使用下面的组件来创建我们的 Docker 监控系统。
cAdvisor：它被称为 Container Advisor。它给用户提供了一个资源利用和性能特征的解读。它会收集、聚合、处理、导出运行中的容器的信息。你可以通过这个文档了解更多。
InfluxDB：这是一个包含了时间序列、度量和分析数据库。我们使用这个数据源来设置我们的监控。cAdvisor
只展示实时信息，并不保存这些度量信息。Influx Db 帮助保存 cAdvisor 提供的监控数据，以展示非某一时段的数据。
Grafana Dashboard：它可以帮助我们在视觉上整合所有的信息。这个强大的仪表盘使我们能够针对
InfluxDB 数据存储进行查询并将他们放在一个布局合理好看的图表中。
Docker 监控的安装
我们需要一步一步的在我们的 Docker 系统中安装以下每一个组件：
安装 InfluxDB
我们可以使用这个命令来拉取 InfluxDB 镜像，并部署了 influxDB
容器。
| root@ubuntu:~#
docker run -d -p 8083:8083 -p 8086:8086 --expose
8090 --expose 8099 -e PRE_CREATE_DB=cadvisor
--name influxsrv tutum/influxdb:0.8.8
Unable to find image 'tutum/influxdb:0.8.8'
locally
0.8.8: Pulling from tutum/influxdb
a3ed95caeb02: Already exists
23efb549476f: Already exists
aa2f8df21433: Already exists
ef072d3c9b41: Already exists
c9f371853f28: Already exists
a248b0871c3c: Already exists
749db6d368d0: Already exists
7d7c7d923e63: Pull complete
e47cc7808961: Pull complete
1743b6eeb23f: Pull complete
Digest: sha256:8494b31289b4dbc1d5b444e344ab1dda3e18b07f80517c3f9aae7d18133c0c42
Status: Downloaded newer image
for tutum/influxdb:0.8.8
d3b6f7789e0d1d01fa4e0aacdb636c221421107d1df96808ecbe8e241ceb1823
-p 8083:8083 : user interface,
log in with username-admin, pass-admin
-p 8086:8086 : interaction with
other application
--name influxsrv : container
have name influxsrv, use to cAdvisor link it.
|

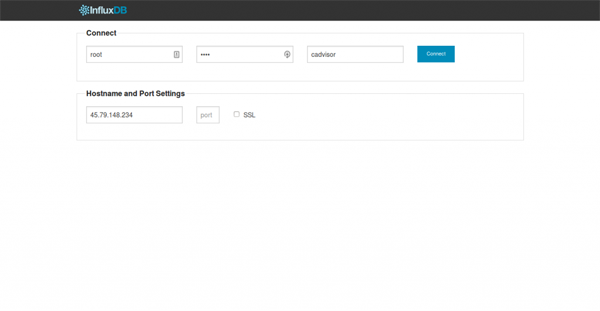

你可以测试 InfluxDB 是否安装好，通过访问这个 URL http://你的
IP 地址:8083，用户名和密码都是 ”root“。
InfluxDB Administration
2016-08-01 14-10-08

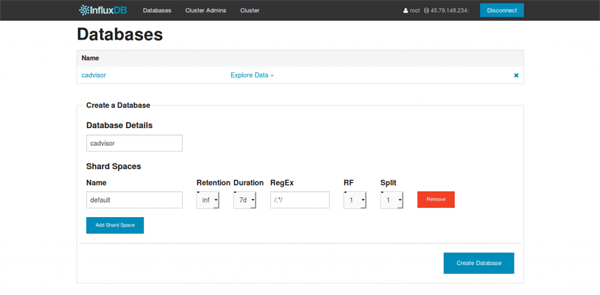

我们可以在这个界面上创建我们所需的数据库。
createDB influx
安装 cAdvisor
我们的下一个步骤是安装 cAdvisor 容器，并将其链接到 InfluxDB
容器。你可以使用此命令来创建它。
| root@ubuntu:~#
docker run --volume=/:/rootfs:ro --volume
=/var/run:/var/run:rw --volume=/sys:/sys:ro
--volume=
/var/lib/docker/:/var/lib/docker:ro
--publish=8080:8080
--detach=true --link influxsrv:influxsrv
--name=cadvisor
google/cadvisor:latest -storage_driver_db=cadvisor
-storage_driver_host=influxsrv:8086
Unable to find image 'google/cadvisor:latest'
locally
latest: Pulling from google/cadvisor
09d0220f4043: Pull complete
151807d34af9: Pull complete
14cd28dce332: Pull complete
Digest: sha256:8364c7ab7f56a087b757a304f9376c3527c8c60c848f82b66dd728980222bd2f
Status: Downloaded newer image
for google/cadvisor:latest
3bfdf7fdc83872485acb06666a686719983a1172ac49895cd2a260deb1cdde29
root@ubuntu:~#
--publish=8080:8080 : user interface
--link=influxsrv:influxsrv: link
to container influxsrv
-storage_driver=influxdb: set
the storage driver as InfluxDB
Specify what InfluxDB instance
to push data to:
-storage_driver_host=influxsrv:8086:
The ip:port of the
database. Default is ‘localhost:8086’
-storage_driver_db=cadvisor:
database name. Uses db
‘cadvisor’ by default
|

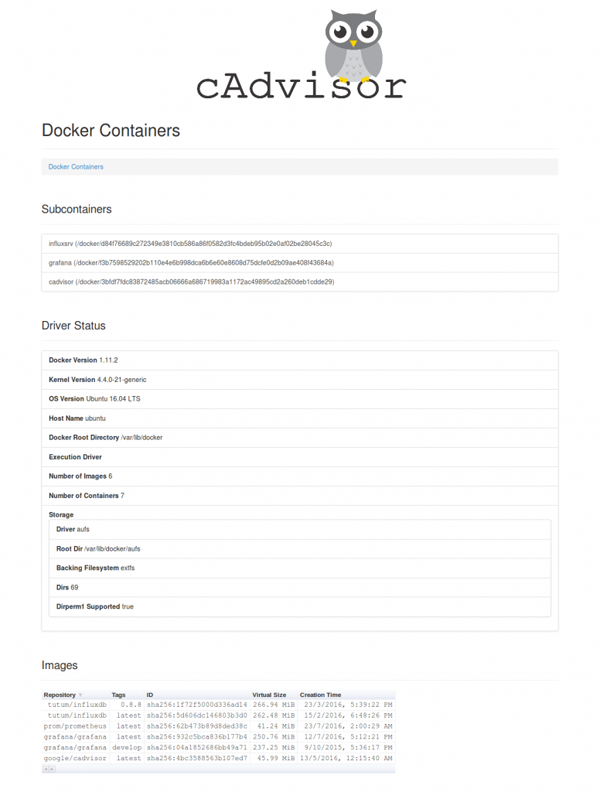

你可以通过访问这个地址来测试安装 cAdvisor 是否正常 http://你的
IP 地址:8080。 这将为你的 Docker 主机和容器提供统计信息。
cAdvisor - Docker Containers
2016-08-01 14-24-18
安装 Grafana 控制面板
最后，我们需要安装 Grafana 仪表板并连接到 InfluxDB，你可以执行下面的命令来设置它。
| root@ubuntu:~#
docker run -d -p 3000:3000 -e INFLUXDB_HOST=localhost
-e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor
-e INFLUXDB_USER=
root -e INFLUXDB_PASS=root --link
influxsrv:influxsrv --name
grafana grafana/grafana
f3b7598529202b110e4e6b998dca6b6e60e8608d75dcfe0d2b09ae408f43684a
|
现在我们可以登录 Grafana 来配置数据源. 访问 http://你的 IP 地址:3000 或
http://你的 IP 地址(如果你在前面做了端口映射的话):
用户名 - admin
密码 - admin
一旦我们安装好了 Grafana，我们可以连接 InfluxDB。登录到仪表盘并且点击面板左上方角落的
Grafana 图标(那个火球)。点击数据源(Data Sources)来配置。
addingdatabsource

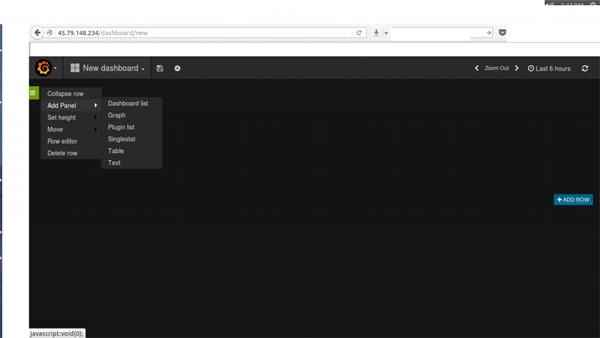

现在你可以添加新的图形(Graph)到我们默认的数据源 InfluxDB。
panelgraph

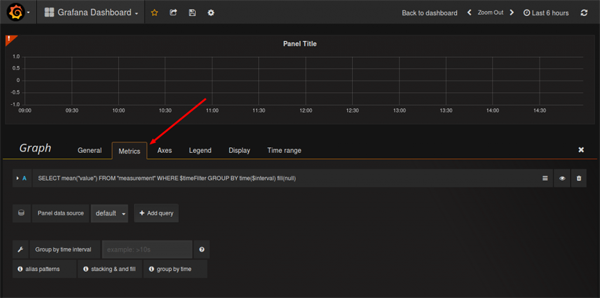

我们可以通过在测量(Metric)页面编辑和调整我们的查询以调整我们的图形。

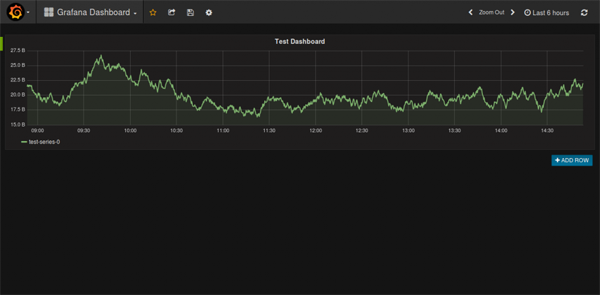

Grafana - Grafana Dashboard
2016-08-01 14-53-40
Grafana - Grafana Dashboard
关于 Docker 监控，你可用从此了解更多信息。 感谢你的阅读。我希望你可以留下有价值的建议和评论。希望你有个美好的一天。 |
