（一）——综述

通过浏览博客园的文章发现，很多朋友对分层架构特别感兴趣，刚好我刚做完的毕业设计就是专门研究.NET平台上分层架构的（题目叫“基于.NET平台的分层架构与设计模式应用研究”）。通过做这篇论文，我对分层架构有了一定的了解，所以，就萌发了想写一个文章系列，详述一下分层架构。然而，论文的理论性太强，不适合在网上发布，尤其不适合初学者理解，所以，我想在这个文章系列中，少讲理论，而是通过做一个完整的案例来讨论分层架构的基本方法，这样会直观很多。希望在这个文章系列的写作过程中，能和朋友们一起学习，一起进步。

为了让朋友们把主要精力放在理解分层架构而不是案例本身，我准备选择一个相对简单的留言本系统作为Demo，这个系统的名字就叫做NGuestBook。

初步计划将这个文章系列分为以下几篇：

当然，以上只是初步计划，在写文章的过程中可能会根据具体情况适当调整，但是内容大体就是这些。

这个文章系列不会对所用到的技术进行详细讲解，具体请参考相关文献，阅读文章前最好能对以下技术有一个了解：
1.C#语言
2.ASP.NET
3.设计模式
4.关系数据库基础知识
5.软件架构基本原则与软件工程基础知识
6.基于NBear框架的ORM技术
7.JavaScript,Ajax
8.ASP.NET AJAX框架（特别是客户端编程）
9.HTML,CSS,标准化布局

另外，本文章系列是基于.NET framework2.0框架平台进行讨论，3.5平台的新特性（如LINQ、ASP.NET MVC等）不会讨论，IDE使用Visual Studio 2005，数据库会用到SQLServer2005 Express和Access2003。

（二）——需求分析与数据库设计

在实际的项目中，需求分析和数据库的设计是很重要的一个环节，这个环节会直接影响项目的开发过程和质量。实际中，这个环节不但需要系统分析师、软件工程师等计算机方面的专家，还需要相关领域的领域专家参与才能完成。

但是，在这个文章系列中，所要使用的Demo仅仅是一个例子，而且其业务极为简单，因此，这里并不是真正的需求分析和数据库设计，而是将Demo的需求和数据库罗列至此，使朋友们对Demo有一个大体的了解，方便后续文章中开发过程的理解。

需求分析：

这个项目是一个留言本，其业务极为简单，现将其描述如下。

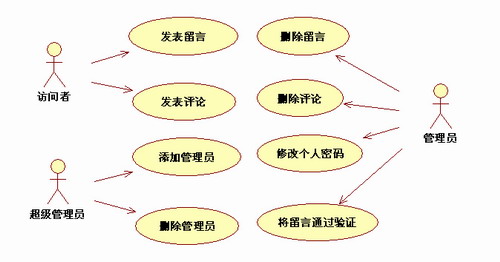

这个项目的用例图如下：

数据库设计：

设计数据表之前，首先进行实体和关系的识别与确定。

通过需求分析，可以观察得出，本项目的实体有：管理员（不包括超级管理员），留言，评论。本项目的关系有：留言与评论间的一对多关系。

进一步，数据库各表的设计如下：

管理员表（TAdmin）
ID int 管理员ID NotNull 主键，自增
Name varchar(20) 登录名 NotNull
Password varchar(50) 登录密码 NotNull 使用MD5加密

留言表（TMessage）
ID int 留言ID NotNull 主键，自增
GuestName varchar(20) 留言者用户名 NotNull
GuestEmail varchar(100) 留言者E-mail Null
Content text 留言内容 NotNull
Time datetime 发表留言时间 NotNull
Reply text 回复 Null IsPass varchar(10) 是否通过验证 NotNull

评论表（TComment）
Content text 评论内容 NotNull
Time datetime 发表评论时间 NotNull
MessageID int 所属留言的ID 外键

（三）——架构概要设计

本文主要是对将要实现的架构进行一个总体的描述，使朋友们对这个架构有个宏观上的认识。这篇文章理论性的东西会偏多一点，从下篇开始，将进行实际项目的开发。这篇文章的许多内容摘自我的毕业论文。

架构基本原则：

这里，将描述一些在这个架构设计中的基本原则，其中很多都是经典的设计原则，不过针对分层架构的特点，用我自己的语言进行了描述。其中也有我自己提出的原则。

逐层调用原则及单向调用原则

现在约定将N层架构的各层依次编号为1、2、…、K、…、N-1、N，其中层的编号越大，则越处在上层。那么，我们设计的架构应该满足以下两个原则：

1.第K（1<K<=N）层只准依赖第K-1层，而不可依赖其他底层。
2.如果P层依赖Q层，则P的编号一定大于Q。

其中第一个原则，保证了依赖的逐层性，及整个架构的依赖是逐层向下的，而不能跨层依赖。第二个原则，则保证了依赖的单向性，及只能上层依赖底层，而不能底层反过来依赖上层。

针对接口编程，而不是针对实现编程

这里所指的接口，不是特指编程语言中的具体语言元素（如C#中由Interface定义的语言接口），而是指一种抽象的，在语义层面上起着接合作用语义体。它的具体实现，可能是接口，可能是抽象类，甚至可能是具体类。

我认为，从不同的视角，接口可以有以下两种定义：

1.接口是一组规则的集合，它规定了实现本接口的类或接口必须拥有的一组规则。体现了自然界“如果你是……则必须能……”的理念。
2.接口是在一定粒度视图上同类事物的抽象表示。注意这里我强调了在一定粒度视图上，因为“同类事物”这个概念是相对的，它因为粒度视图不同而不同。

具体到N层架构中，针对接口编程的意义在部分上是这样的：

现仍约定将N层架构的各层依次编号为1、2、…、K、…、N-1、N，其中层的编号越大，则越处在上层，那么第K层不应该依赖具体一个K-1层，而应该依赖一个K-1层的接口，即在第K层中不应该有K-1层中的某个具体类。

依赖倒置原则

在软件设计原则中，有一种重要的思想叫做依赖倒置。它的核心思想是：不能让高层组件依赖底层组件，而且，不管高层组件和底层组件，两者都应依赖于抽象。

那么，这个原则和我们上面的原则是否矛盾呢？其实并不矛盾。

因为这个原则定义中的“依赖”是指“具体依赖”，而上面定义中的依赖全部指“抽象依赖”。我对这两种依赖的定义如下：

具体依赖——如果P层中有一个或一个以上的地方实例化了Q层中某个具体类，则说P层具体依赖于Q层。
抽象依赖——如果P层没有实例化Q层中的具体类，而是在一个或一个以上的地方实例化了Q层中某个接口，则说P层抽象依赖于Q层，也叫接口依赖于Q层。

从这两个定义可以看到，所谓的依赖倒置原则，正是上面提到针对接口编程，而不是针对实现编程，两者在本质上是统一的。

综上所述，可以看出，本课题设计的分层架构，应该是这样一种架构：

1.N层架构的各层依次编号为1、2、…、K、…、N-1、N，其中层的编号越大，则越处在上层。
2.架构中仅存在一种依赖，即第K层接口依赖第K-1层，其中1<K<=N。

封装变化原则

封装变化的原则定义为：找出应用中可能需要变化之处，把它们独立出来，不要和那些不需要变化的代码混杂在一起。

开放-关闭原则

开发-关闭原则定义为：对扩展开放，对修改关闭。

具体到N层架构中，可以描述为：当某一层有了一个新的具体实现时，它应该可以在不修改其他层的情况下，与此新实现无缝连接，顺利交互。

单一归属原则

在这个架构中，任何一个操作类都应该有单一的职责，属于单独的一层，而不能同时担负两种职责或属于多个层次（实体类及辅助类可以被多个层使用，但它们不属于任何一个层，而是独立存在）。

层次划分：

目前，典型的分层架构是三层架构，即自底向上依次是数据访问层、业务逻辑层和表示层。

这种经典架构经历了时间的考验和实践的多次检验，被认为是合理、有效的分层设计，所以，在本文中，将沿袭这种经典架构，使用数据访问层、业务逻辑层和表示层的三层架构体系。

职责划分：

目前，在典型的三层架构中，对层次各自的职责划分并没有一个统一的规范，综合现有的成功实践和.NET平台的特殊性，在本文中将三层架构的职责划分如下：

数据访问层——负责与数据源的交互，即数据的插入、删除、修改以及从数据库中读出数据等操作。对数据的正确性和有效性不负责，对数据的用途不了解，不负担任何业务逻辑。
业务逻辑层——负责系统领域业务的处理，负责逻辑性数据的生成、处理及转换。对流入的逻辑性数据的正确性及有效性负责，对流出的逻辑性数据及用户性数据不负责，对数据的呈现样式不负责。
表示层——负责接收用户的输入、将输出呈现给用户以及访问安全性验证。对流入的数据的正确性和有效性负责，对呈现样式负责，对流出的数据正确性不负责，但负责在数据不正确时给出相应的异常信息。

模块划分及交互设计：

综合以上分析，可在宏观上将整个系统分为一下几个模块：
实体类模块——一组实体类的集合，负责整个系统中数据的封装及传递。
数据访问层接口族——一组接口的集合，表示数据访问层的接口。
业务逻辑层接口族——一组接口的集合，表示业务逻辑层的接口。
数据访问层模块——一组类的集合，完成数据访问层的具体功能，实现数据访问层接口族。
业务逻辑层模块——一组类的集合，完成业务逻辑层的具体功能，实现业务逻辑层接口族。
表示层模块——程序及可视元素的集合，负责完成表示层的具体功能。
IoC容器模块——负责依赖注入的实现。
辅助类模块——完成全局辅助性功能。

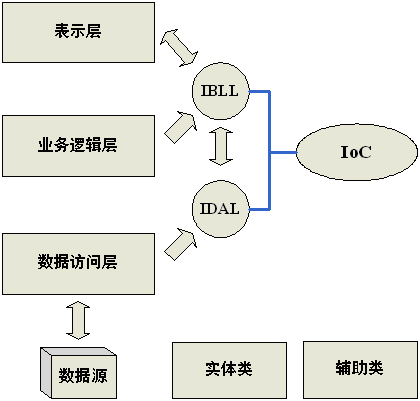

各模块见交互关系如下：

这篇中理论比较多，但是它是整个架构的基础，可以帮助朋友们对将要实现的项目架构及要遵循的原则有一个整体的了解。当然，在后续文章中，将主要讨论Demo项目的实际开发过程，那时，这些思想和理论性的东西将得到体现。
