Microsoft .NET Pet Shop 4 架构与技术分析

2010-03-24 作者：李天平来源：cnblogs.com

1．项目概述与架构分析

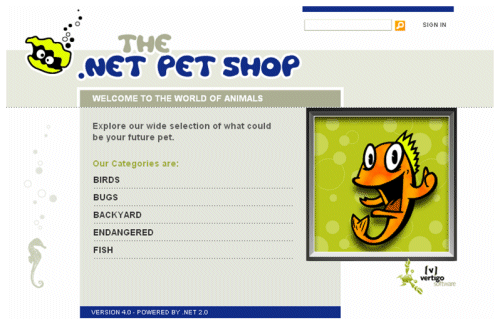

微软刚推出了基于ASP.NET 2.0下的Pet Shop 4, 该版本有了一个全新的用户界面。是研究ASP.NET 2.0的好范例啊，大家都知道，一直以来，在.NET和Java之间争论不休，到底使用哪个平台开发的企业级应用性能最好、结构最优、生产力最高。为了用事实说话，通过对项目各方面的性能评估进而在比较.NET和Java的高下。用户做比较的这个项目就是Petshop。正因为Petshop肩负着上面所说的重任，各方面必须是最优的，架构设计应该是经过慎重考虑的。所以其一经推出，便成为了开发者、架构师等人学习、研究的典范。

日前微软推出了基于.NET Framework 2.0开发的Petshop 4。新的Petshop4实现了与Petshop 3相同甚至更多的特性，由于采用了Master Pages，Membership，以及Profile，SqlCacheDependency，但是代码量却减少了四分之一。同时，在事务、数据缓存、安全方面使用了.NET 2.0附带的特性，构建了一个灵活的最佳实践的应用程序。

他们利用了Project Conversion Wizard把项目从ASP.NET 1.1移植到了ASP.NET 2.0，然后做了以下改动：

1．用System.Transactions代替了原来的Serviced Components提供的事务功能

代码实现：PetShop.BLL.OrderSynchronous 的 public void Insert(PetShop.Model.OrderInfo order)。

2．用强类型的范型集合代替了原来的弱类型集合

public IList<ProductInfo> GetProductsByCategory(string category)

{

// Return new if the string is empty

if (string.IsNullOrEmpty(category))

return new List<ProductInfo>();

// Run a search against the data store

return dal.GetProductsByCategory(category);

}

3．采用ASP.NET 2.0 Membership来做认证和授权

4．创建了针对Oracle 10g的Custom ASP.NET 2.0 Membership Provider

5．利用ASP.NET 2.0的Custom Oracle 和 SQL Server Profile Providers 做用户状态管理，包括购物车等

6．采用了Master Pages，取代了原来的用户控件，来实现统一的界面效果

7．使用了ASP.NET 2.0 Wizard控件实现check-out

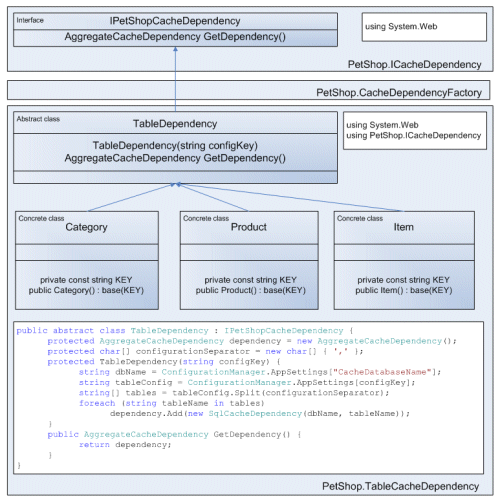

8．使用了SqlCacheDependency来实现数据库层次的缓存更新(cache invalidation)功能

9．使用了消息队列来实现异时订单处理。

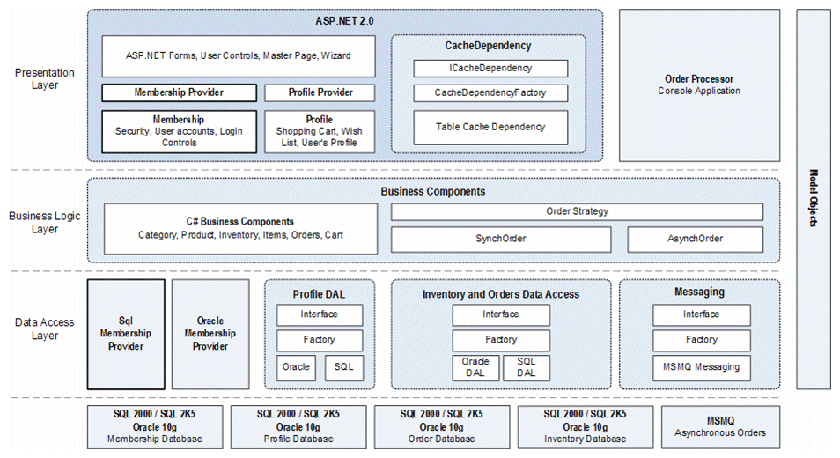

2.整体架构：

数据库：(暂略)

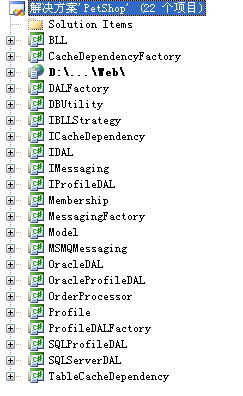

项目列表：从整体可以看出，Pet Shop 4的项目体系已经很庞大，考虑的方面也较3.0更全面复杂。

序号	项目名称	描述
1	BLL	业务逻辑层
2	CacheDependencyFactory	缓存依赖类的工厂类
3	WEB	表示层
4	DALFactory	数据层的抽象工厂
5	DBUtility	数据访问类组件
6	IBLLStrategy	同步/异步策略接口
7	ICacheDependency	缓存依赖类接口
8	IDAL	数据访问层接口定义
9	IMessaging	异时处理消息队列接口定义
10	IProfileDAL	Profile的数据访问层接口定义
11	Membership	Membership认证和授权管理
12	MessagingFactory	异时处理消息队列的抽象工厂
13	Model	业务实体
14	MSMQMessaging	异时处理消息队列的实现
15	OracleDAL	Oracle数据访问层
16	OracleProfileDAL	Oracle的Profile Providers 做用户状态管理，包括购物车等
17	OrderProcessor	后台处理进程，处理订单队列
18	Profile	Profile的数据访问层
19	ProfileDALFactory	ProfileDAL的工厂类(反射创建ProfileDAL)
20	SQLProfileDAL	SQL Server 的Profile Providers 做用户状态管理，包括购物车等
21	SQLServerDAL	SQLServer数据访问层
22	TableCacheDependency	缓存依赖实现类

项目分解：

由于整体已经有22个项目，所以，对于初学者一看就晕了，所以，我做了分解，可以大体上分几块去理解。

序号	项目名称	描述
1	WEB	表示层
2	Model	业务实体
3	BLL	业务逻辑层
4	DALFactory	数据层的抽象工厂
5	IDAL	数据访问层接口定义
6	SQLServerDAL	SQLServer数据访问层
7	OracleDAL	Oracle数据访问层
8	DBUtility	数据库访问组件基础类
9	CacheDependencyFactory	缓存依赖类的工厂类
10	ICacheDependency	缓存依赖类接口
11	TableCacheDependency	缓存依赖实现类

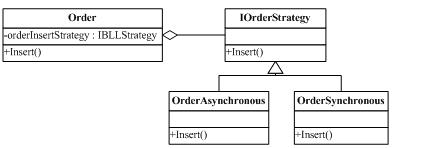

12	IBLLStrategy	同步/异步处理策略接口(实现在bll根据配置反射选择)
13	MessagingFactory	异时处理消息队列的抽象工厂
14	IMessaging	异时处理消息队列接口定义
15	MSMQMessaging	异时处理消息队列的实现
16	Profile	Profile的数据访问层
17	ProfileDALFactory	ProfileDAL的工厂类(反射创建ProfileDAL)
18	IProfileDAL	Profile的数据访问层接口定义
19	OracleProfileDAL	Oracle的Profile Providers 做用户状态管理
20	SQLProfileDAL	SQL Server 的Profile Providers 做用户状态管理
21	Membership	Membership认证和授权管理
22	OrderProcessor	后台处理进程，处理订单队列
