前几天我在我的Blog上发布了NGuestBook（点击这里下载），得到了很多反馈，在这里非常感谢大家的关注和支持。一些朋友在E-mail中提到，这个NGuestBook和我那个系列文章《基于.NET平台的分层架构实战》中讲的Demo有非常多不一样的地方，问我能不能单独写一篇文章说明一下这个新NGuestBook的架构方式和实现相关的问题。
所以我专门写下这篇文章，对这个NGuestBook的架构体系和实现进行一个简要的说明，希望本文的内容能对大家有所帮助。
有两点要特别说明：一是下面的内容中非正式的使用了UML包图，这里用UML只是为了描述一种架构，而不是建模，所以可能有很多不符合UML标准的地方，还请海涵了，只要您能看懂大体的结构表示就好。二是一下的描述，特别是图示，是以抽象架构工件为基本元素的，可能不会和源码中的工程、文件、类严格对应，但是，应该能很容易分辨出抽象工件元素和具体工程、文件等元素的对应关系。
总体架构

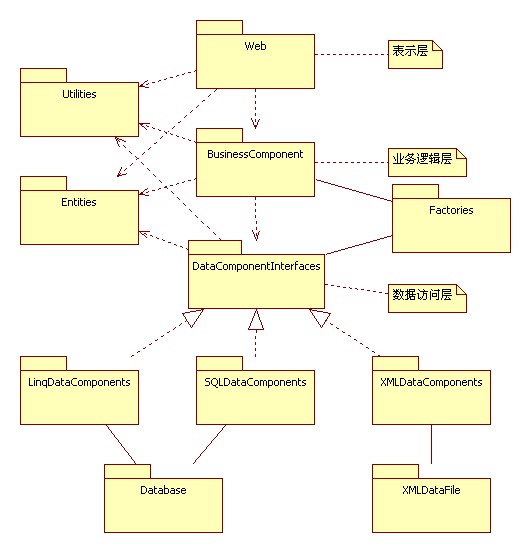

我们先来看NGuestBook的总体架构图，如图1所示。
图1
整体采用分层架构，这个思想很明显。从上到下依次为表示层（Web）、业务逻辑层（BusinessComponents）和数据访问层（DataComponents）。
其中表示层直接依赖业务逻辑层，而业务逻辑层通过数据访问层接口依赖数据访问层。在业务逻辑层和数据访问层接口上，存在依赖注入组件（Factories），便于进行不同数据访问层的替换。
这里预设了三个数据访问层，LinqDataComponents是使用linq
to sql技术为ORM组件实现的数据访问层，SQLDataComponents使用传统的SQL语句访问数据库，这两个数据访问层都是以关系数据库作为数据源；XMLDataComponents是以XML文件为数据源的数据访问层，他们都是DataComponentInterfaces的实现。（特别说明：在提供的源代码中，只实现了LinqDataComponents，其他两个数据访问层只给出了扩展接口，没有具体实现。）
Entities作为实体类组件，存放系统中用到的“贫血实体类”，这些实体类只用于存放数据，并负责在各层间数据的传递，是各层数据存取传递的媒介和标准。
Utilities作为工具库组件，存放各种可复用的工具类。
下面，对各个组件分别进行说明。
实体类组件
实体类组件是现实世界业务实体在计算机世界中的表示，负责在各层之间的数据的传递，并维护数据格式标准。说通俗一点，就是各个层都“认识”这组标准实体类，传入、传出数据都以这种格式进行。
为什么要这样呢？因为我们整体思想是尽可能保持各层间的耦合度较低，并相对独立，但是系统要工作，各层间就不可避免交换数据，因此，我们需要一种标准的、简单的、与各层无关的数据格式，否则如果强制某层强制其它层“认识”它特有的数据格式，就可能造成污染。
例如，如果我们以DataTable为数据交换格式，那么业务逻辑层和表示层都得认识这种数据格式才行，如果有一天，我们要换数据访问层，不需要DataTable了，那么业务逻辑层和表示层都要修改。所以，我们要使用这种标准的、与特定层无关的数据格式作为交换格式，而如果某层有特定的数据格式，要在内部实现转换，对外传递的必须是这种标准格式。
这里的实体类采用贫血实体类，而且由于业务很简单，整个系统只有一个实体类：MessageInfo。
图2
工具类组件
工具类组件里是一些可复用的工具性类，这里主要包括三个：
CacheAccessor：用于缓存的存取操作。
SessionAccessor：用于Session的存取操作。
ValidateHelper：用于数据验证的相关操作，主要用在表示层里。
图3
数据访问层接口
数据访问层接口规定了数据访问层应该实现的方法，并作为业务逻辑层的依赖接口。
由于整体只有一个实体——Message需要数据持久化，所以数据访问层接口只有一个接口文件。
图4
基于linq to sql的数据访问层
NGuestBook实现的数据访问层是基于linq

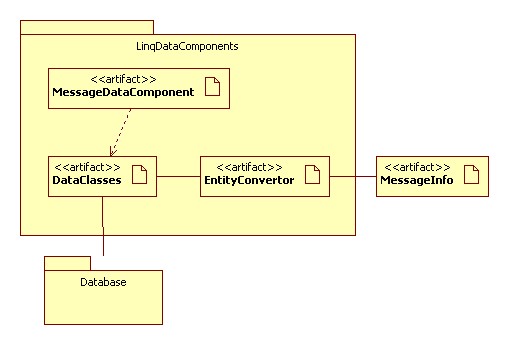

to sql的。总体来说，开发小型项目时，linq to sql是不错的ORM解决方案。数据访问层的内部架构如图5所示。
图5
其中DataClasses是linq to sql框架根据数据库自动生成的特有实体类，用于linq
to sql的操作。而数据访问主部件MessageDataComponent仅仅依赖DataClasses，这是因为MessageDataComponent的linq
to sql操作必须使用这种特殊的实体类。
而对外交流时，又需要使用公共实体类MessageInfo，所以，我们需要一个EntityConvertor，作为两种实体类之间的转换器，这个转换器是这个Linq
to sql数据访问层的内部机制，对外部一律透明。
这里要注意，EntityConvertor是一个概念上的工件，实际实现时其功能集成于MessageDataComponent。
业务逻辑层
业务逻辑层实现主要的业务。这里的业务逻辑层有两个工件：AdminBusinessComponent和MessageBusinessComponent。其中后一个主要实现各种留言的业务操作，而前一个是管理员的业务操作。由于管理员的信息是记录在配置文件中而非持久化在数据库中，所以这个业务工件并不需要数据访问层的支持。
这里特别提醒，朋友们可以仔细看一下业务逻辑层的方法命名和代码，就会明白，即使在如此微小的系统中，业务逻辑层也不是对数据访问层简单的封装调用，业务逻辑和数据访问是完全两个不同的概念。
图6
依赖注入组件
依赖注入实现了依赖配置动态选择数据访问层并注入业务逻辑层中，实现两层之间的解耦，具体实现的基础是Abstract
Factory模式，并配合了反射机制和缓存机制。
图7

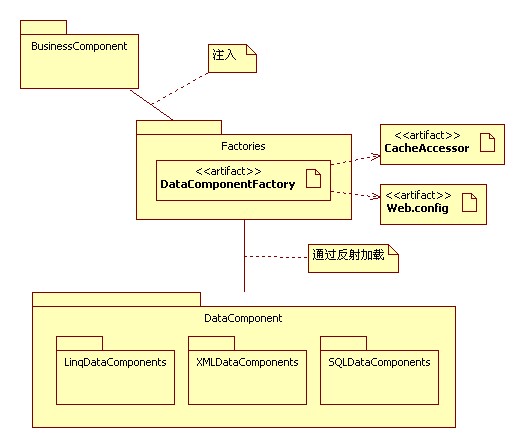

如图7所示，依赖注入组件的主要工件是DataComponentFactory，它是一个反射工厂，它可以通过反射机制加载某个指定的数据访问层，而后将其注入到业务逻辑层中。至于具体加载哪一个，则依赖Web.config中的配置。
两外，它还依赖CacheAccessor实现缓存机制，对加载过的数据访问组件进行缓存，提高系统运行效率。
表示层
NGuestBook的表示层使用了Microsoft
ASP.NET MVC框架，版本是Releasse Candidate，所以，整个表示层的架构符合MVC模式。
图8
由于ASP.NET MVC的架构原理非常复杂，这里就不将具体细节全部表述。大体架构如图8所示，Controllers控制器组件是整个MVC的核心，负责整体的调控。而Views视图组件则使用aspx页面实现，Filters是一些拦截器类，主要实现了身份验证和异常处理的功能。而Controllers直接依赖BusinessComponent完成业务功能，所以BusinessComponent实际上可以看成是MVC的Model。
实际上，表示层还依赖工具类组件完成Session存取和数据验证的工作。
|
