今年上半年在blog中介绍了一系列关于企业架构TOGAF的文章,也出了两本电子书企业架构框架-TOGAF
v0.2.pdf 和
企业架构语言ArchiMate.pdf,之后收到过很多朋友的来信交流,其中大部分是IT咨询师和架构师,还有一些企业信息主管,我发现有很多人都同样关注着这个话题。有个IT人士和我说他学习TOGAF是因为企业明确提出需要他们用TOGAF方法来给他们企业做信息化系统,所以可以看出来,TOGAF现在在国内的推广已经越来越广泛,大家也都认为TOGAF是个好东西。但是很多朋友都感觉到,TOGAF只是一个企业架构框架,虽然在TOGAF9中加入了很多指导,但是在实际工作中应用起来并不简单。本篇我主要结合我的实际工作和大家分享一下我是如何使用TOGAF进行产品开发的。
- 产品由谁架构出来的?
- 架构是一个什么流程?
- 架构要出哪些重要交付物?
产品架构与企业架构的结合
![](images/2010091014390249.png)
基于基线(Baseline)开发的迭代流程
![](images/2010091014403972.png)
迭代阶段及其主要交付物
![](images/2010091014444244.png)

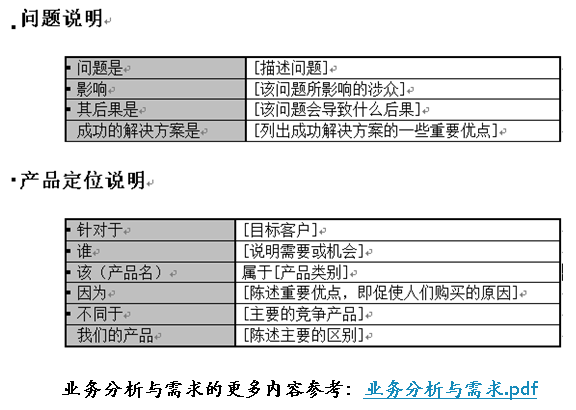

R1.市场需求文档

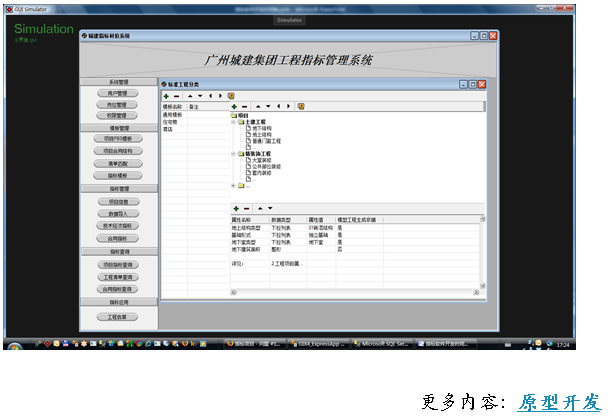

![](images/2010091014451231.png) R2.原型
![](images/2010091014470140.png)
R3.差距分析
![](images/2010091014475068.png)

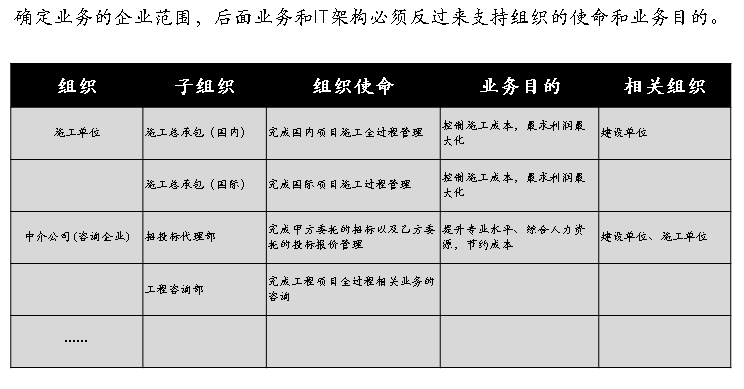

01.企业范围
![](images/2010091014485020.png)
02.架构团队
![](images/2010091014494897.png)

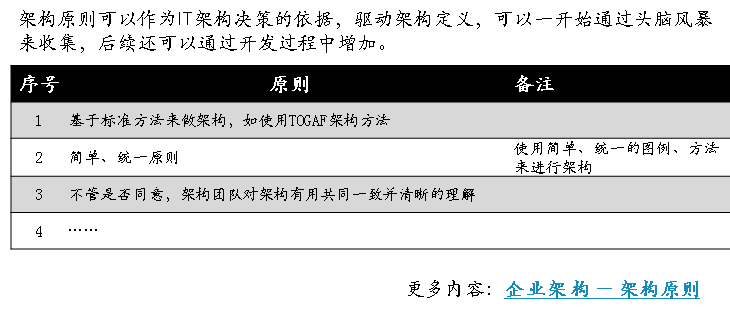

03.架构原则
![](images/2010091014502961.png)

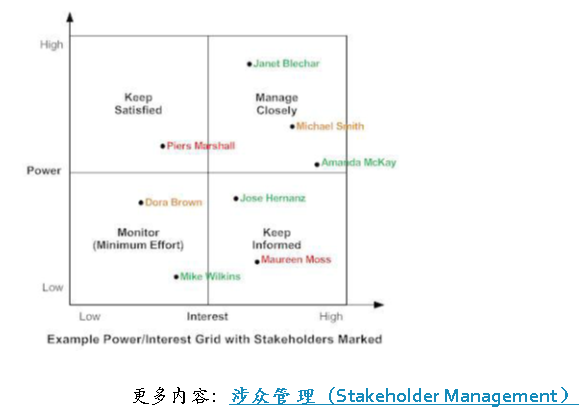

A1.涉众分析
![](images/2010091014515955.png)

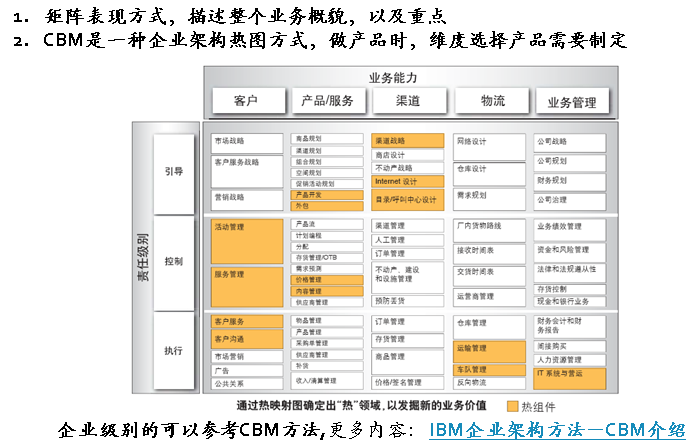

A2. 热图
![](images/2010091014550578.png)

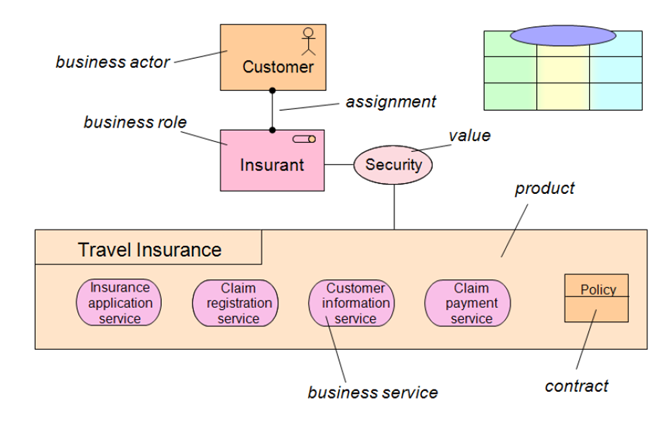

A3.方案概念图
![](images/2010091014571745.png)

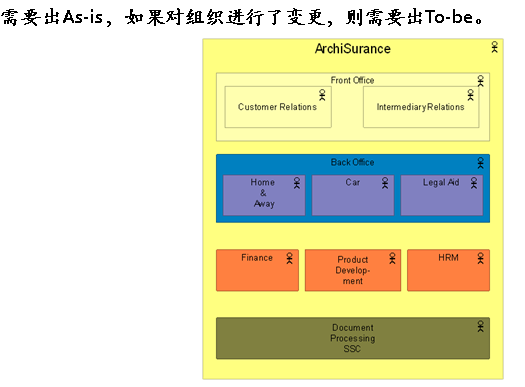

B1.组织分解图
![](images/2010091014575795.png)

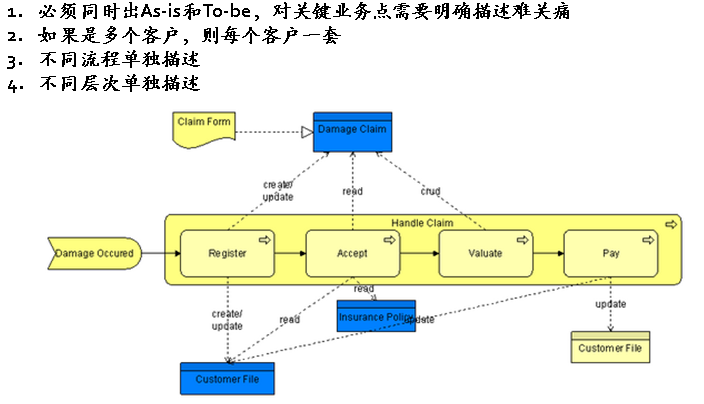

B2.流程分解图
![](images/2010091014583187.png)
B3.功能分解图
![](images/2010091015152642.png)
Ca1.信息结构图
![](images/2010091015162995.png)

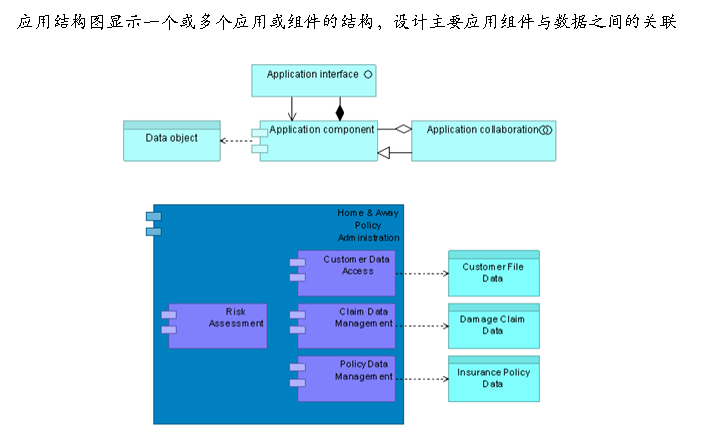

Cb1.应用结构图
![](images/2010091015165717.png)
Cb2.应用协作图
![](images/2010091015172696.png)

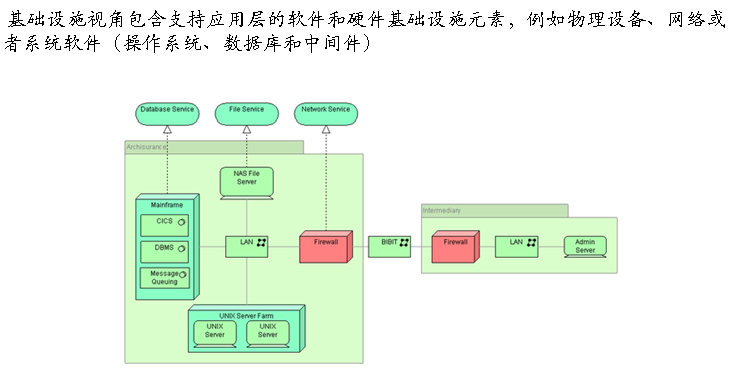

D1.基础设施图
![](images/2010091015214574.png)

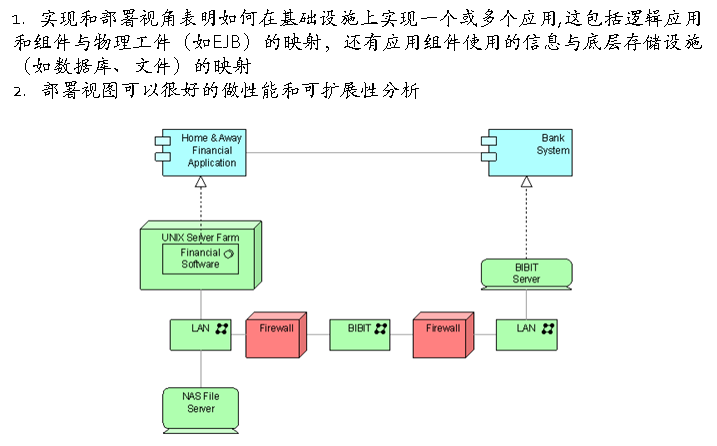

D2.实现和部署图
![](images/2010091015222143.png)
pdf文档见:http://www.docin.com/p-60953340.html
|
